Наснимал я сегодня кучку осцилок, и что бы понять эти фронты начнём с изучения РЕАКТИВКИ. Если я негде не ступил (как всегда), результат будет... непредсказуем.
Поэтому хотелось бы увидеть некую критику (там где я туплю и не только).

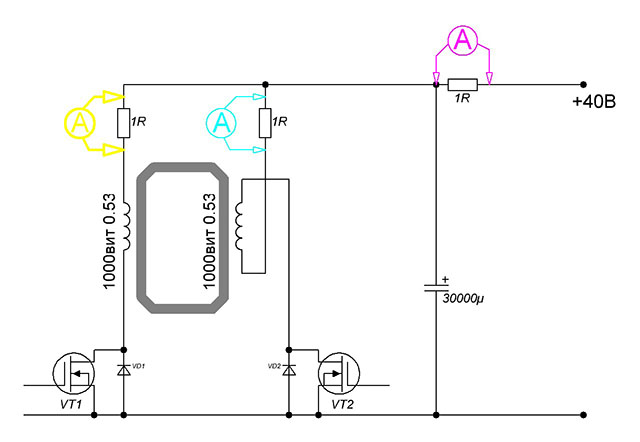

Схема из ролика
только стоит в первичке шунт из резистора
10 ом, но мы будем смотреть напряжение до шунта и после шунта
Подключена только первичка индуктивный характер тока!!!
Жёлтый луч - сигнал с генератора
Синий - на первичке трансика
Хотелось бы услышать мнения в какие моменты времени трансик берёт энергию из генератора, и в какие отдаёт в генератор.
![;) ;)](/media/kunena/emoticons/wink.png)

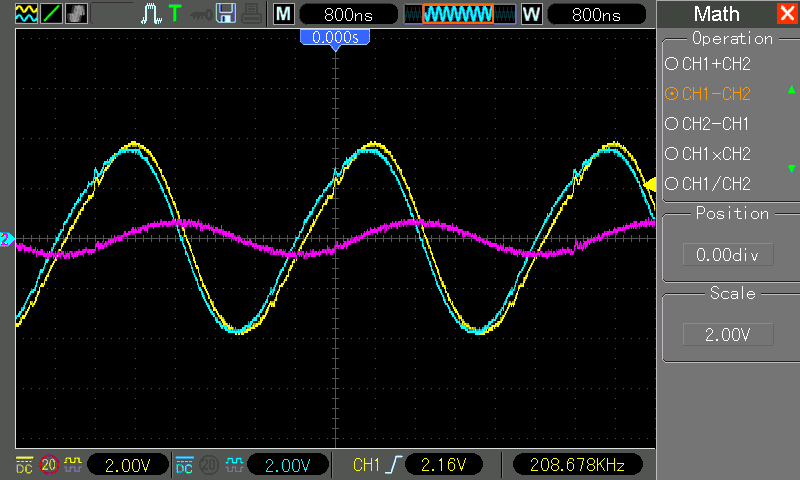

красный луч - математическое вычисление тока

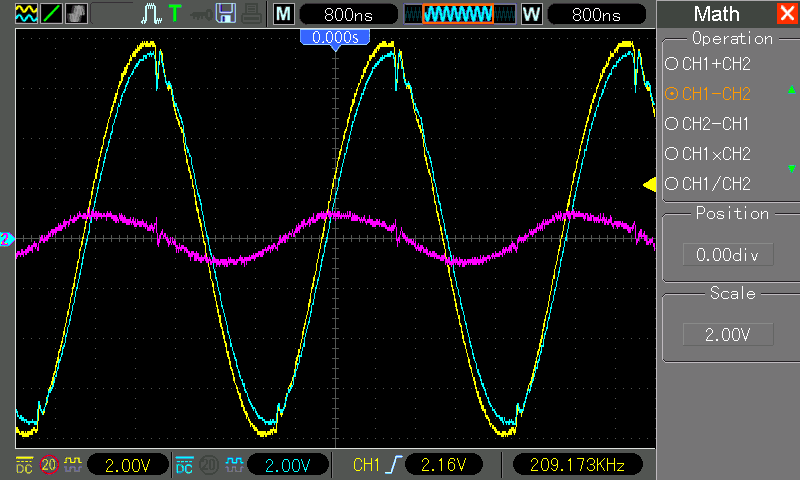

Обратите внимание на артефакты, и что после этого происходит
![;) ;)](/media/kunena/emoticons/wink.png)
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Изменение давления в подающей и обратной линиях напорного трубопровода при аварийном отключении насосного оборудования
• - давление в подающем трубопроводе, о - давление в обратном трубопроводе, х - отметка уровня земли
парни, простите засранца
![:) :)](/media/kunena/emoticons/smile.png)
а полевики(MOSFET) то ДЫРЯВЫЕ!
![:lol: :lol:](/media/kunena/emoticons/grin.png)
Fantom, братан! Пусть повисят денёк картинки! это же суть явления!
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
![:) :)](/media/kunena/emoticons/smile.png)
Итак продолжим
Из выше выложенных осцилок видно в какие моменты трансик отдаёт энергию в генератор. Причём эти моменты разные для индуктивного и ёмкостного характера тока
![:dry: :dry:](/media/kunena/emoticons/ermm.png)
Идея в том, что бы заставить меняться фазу в такие моменты, при которых трансик всё время отдавал ток в генератор
![:dry: :dry:](/media/kunena/emoticons/ermm.png)

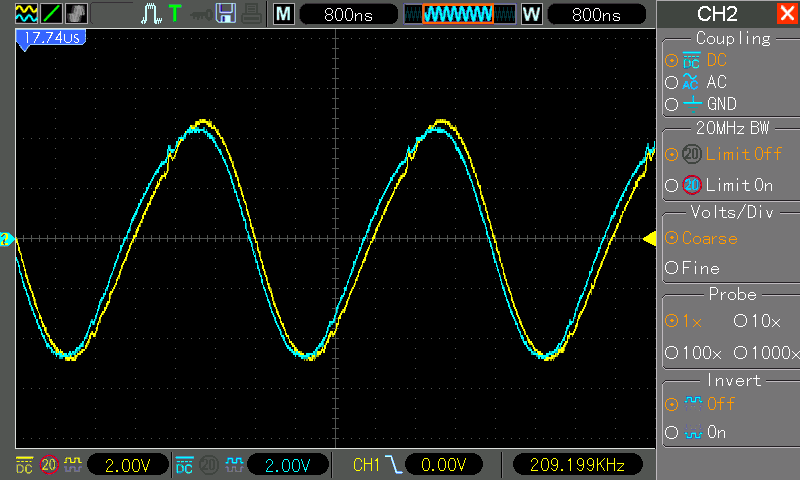

Что же заставляет меняться эту фазу? Ну здесь самое время взглянуть на артефакты
![:) :)](/media/kunena/emoticons/smile.png)
Вопрос откуда эти артефакты? Я предполагаю, это как бы вход и выход из зацепа (уравновешивание токов генератора и трансика). В этот момент обмотки трансика очень слабо связаны магнитно
![;) ;)](/media/kunena/emoticons/wink.png)
![;) ;)](/media/kunena/emoticons/wink.png)

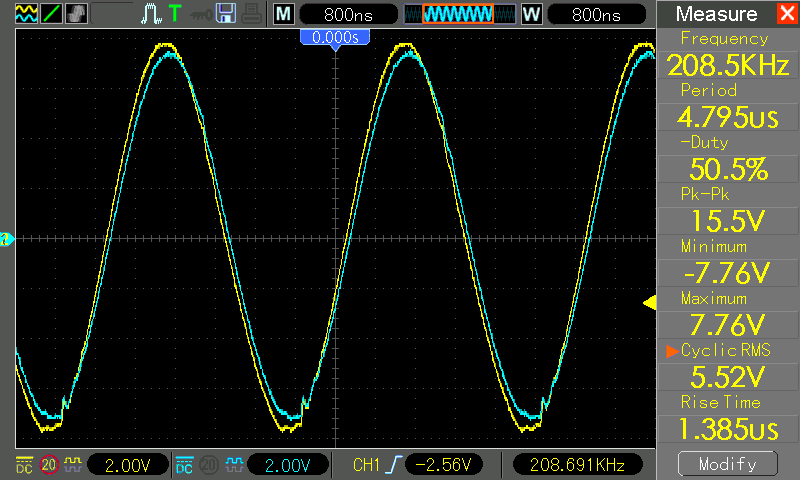

На первый взгляд артефакты одинаковы, но это не совсем так!!!
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
![:) :)](/media/kunena/emoticons/smile.png)
или ещё вариант более наглядный, накачивай накачивай емкость маленькой энергией, и потом как бабахнет эта емкость, и вся энергия которую туда загоняли потихоньку пусть за минуту, выплеснулась за секунду, а это уже в десятки раз больше.
или ещё, заряжай-заряжай конденсатор большой емкости до высокого напряжения, и потом хлабысть его в катушку индуктивности, и лови ток и напряжение превышающее затраченую энергию в тысячи раз.
короче говоря, устройство которое умеет накопить энергию, затем высвобождает её за значительно меньшее время, это и есть СЕ!
![:woohoo: :woohoo:](/media/kunena/emoticons/w00t.png)
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

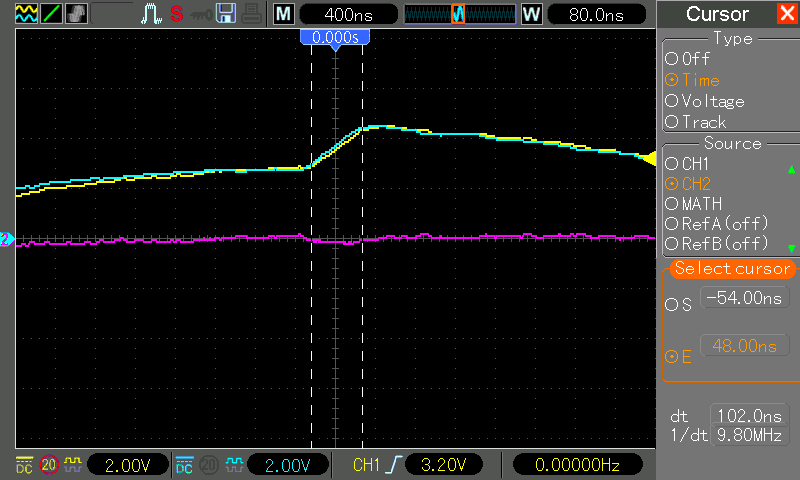

TAHK пишет: Фантом, ну ок.. задержка 110нс в материале есть, при размыкании тоже. Тогда логично повторить с двумя-тремя коммутациями вторички, уложившись в интервал 110нс, для наблюдения "эха" этой порции коммутаций в обмотках...
Вот я бы сказал, что эта задержка не в материале, а во времени прохождения силовыми линиями из воздуха в материал, и наоборот. Те силовые линии возникшие за это время, летают вокруг обмотки, и только потом туда трамбуются.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

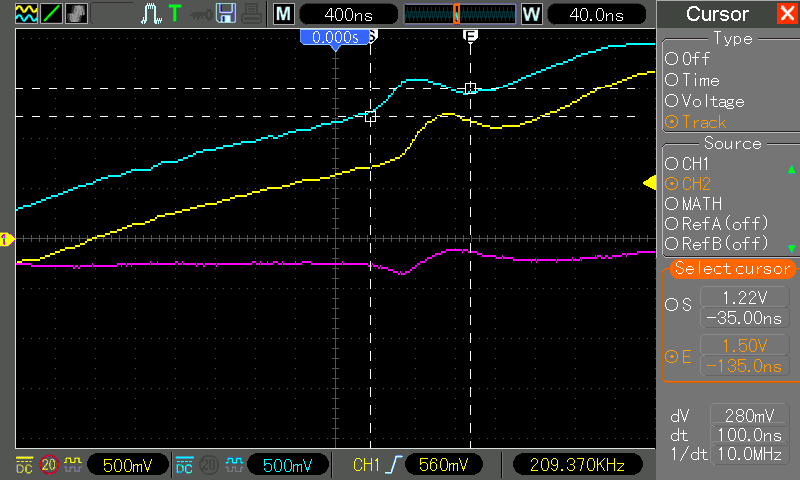

Vikt1 пишет: Да, вот и задержка нашлась, при более детальном рассмотрении. Ну и вопрос соответствующий, как отреагирует система на меньшую длительность возмущения?
Если посмотреть внимательней так возмущение выглядит горбиком, то есть половина времени это и есть возмущение, потом колебательный процесс.
А вот если время то что надо
если больше,опять колебательный процесс, и непредсказуемость результата
На этом пожалуй и всё
![:( :(](/media/kunena/emoticons/sad.png)
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
![:oops: :oops:](/media/kunena/emoticons/blush.png)
Я так понимаю, это оптимальная скважность переключения?
Или здесь этот вопрос неуместен?
При других параметрах ( напряжение питания, частота, скаважность...) сильно влияют на кпд системы?
Думаю больше всего влияет мёртвое время между переключениями транзисторов (которое немного меньше времени накачки
![:) :)](/media/kunena/emoticons/smile.png)
Длительность возбуждения 60мс. Сдвиг между правой и левой 115мс
Куда делись 5мс?
////////////////////////////
Ну включился синий ключ, почему течёт в это время маленький ток в правой обмотке? ключ же закрыт
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Это оптимальные параметры для данной конкретной реализации.Andrey_ пишет: Я так понимаю, это оптимальная скважность переключения?

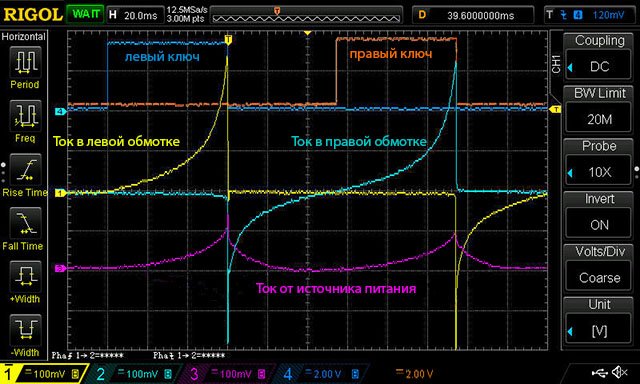

Будьте пожалуйста внимательнее. 115мс - задержка между передними фронтами. Диоды в ключах. Все обозначено на схеме и осциллограмме.Куда делись 5мс?Ну включился синий ключ, почему течёт в это время маленький ток в правой обмотке? ключ же закрыт
Все так. Однако я хотел показать метод пространственного разделения "источника ОЭДС" и канала его "рекуперации". Ваша же тема. Просьба - смотрите на детали внимательнее. Понимаете базу - здорово. Но нужна еще локализация..."TAHK пишет: По "классификации" это канальная система.
С уважением
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
