Скажите где можно купить такие модули ключей с опто-развязкой

Коля пишет: такой вопрос, как умудряется работать оптодрайвер и транзистор на таких частотах?

Оптодрайверы вполне себе держат до 10Мгц. Скажем 6N137.
И ключи есть вполне быстрые. Скажем SPP20N65C3.
При увеличении частоты вопрос возникает только в потерях на перезаряд затворной емкости, и как следствие, необходимом пиковым токе драйвера ключа. Скажем IXDD414.

С уважением

Убьеш электролит при таком подключении. Как только генератор встанет, конденсатор зарядиться обратной полярностью, и прощай микрофарады. Конечно там стоит диодик, на конденсаторе будет не больше вольта, но чтобы навсегда потерять емкость ему хватит

Коля пишет: ....

вот ещё намалевал надо опробовать на днях.
как думаете что будет происходить по схеме??

Вложение не найдено

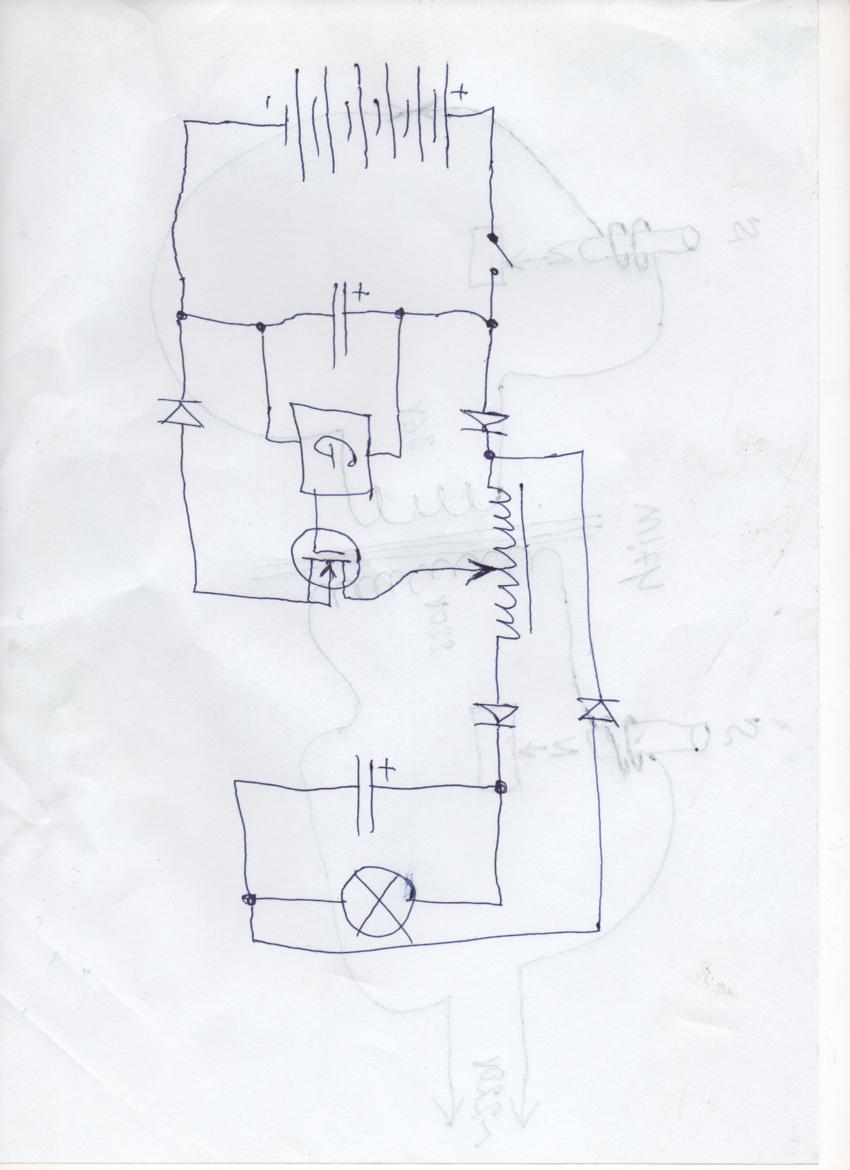

Посмотрите вот на эту схему, особенно на диод по минусу.www.realstrannik.com/media/kunena/attachments/597/0001029.jpg
www.realstrannik.com/forum/svobodnaya-en...html?start=468#10355

ток в кольцо, его перевернуть, а потом сбросить в акб

Коля пишет: у меня такой вопрос, а заработает ли такая схема с супрессором?

Коля, Вы продолжаете удивлять.
Смотрите что Вы нарисовали. Аккумулятор 12В - верхнее плечо.
По определению аккумулятор представляет собой систему находящуюся одновременно в двух мерностях.
В терминах местной науки ближайшими аналогами будут: электростатические и электрохимические уровни.
Поскольку тактовый генератор в вашей системе сравнительно высокочастотный, то в пределах одного цикла он будет работать с первым уровнем. Назовем его "быстрым".
Опускание на второй уровень мы воспринимаем как интегрированное "потребление". Что при этом происходит - наука говорит, что аккумулятор разряжается. Из фактов имеем - изменение химического состава внутренних компонентов аккумулятора и уменьшение оставшегося срока отдачи "электроэнергии".

А теперь представим что эти два процесса связаны не напрямую, а глубоко косвенно.
Возникновение тока на "быстром" уровне даже по простейшей логике не может иметь ничего общего с химическими реакциями. Ну не умеют они (по крайней мере те, которыми объясняют работу аккумулятора) быть такими быстрыми...
Наше "быстрое потребление" создает скажем разряжение в чем то. И это самое разряжение создает условия для запуска абсолютно иной реакции - химической. Запускает же ее не первый процесс, а то что мы называем "законы природы".
Аналогия: при нагревании вода начинает кипеть. Говорят нагревание передает ей энергию. Однако то же самое происходит при понижении давления - вода все так же кипит... Но условие для этого создал совершенно иной процесс... Тут весьма важно почувствовать разницу.

Далее Ваш трансформатор пытается работать "на проходе". В режиме трансформатора тока. То есть должен вносить минимальные потери в цепи батарея-ключ-ЛН. Ваша система рекуперации игнорирует прямой ход, забирая только ОЭДС. Однако система циклическая - и уже на втором ее цикле включатся компенсаторные цепочки. То есть при потреблении в цепи рекуперации начнет возрастать необходимый ток накачки. То есть совсем от ее влияния на прямой ход Вы избавится не сможете.
Далее защитный диод. Мысль Вам пришла верная, но Вы ее совершенно не поняли
Там нужен пороговый элемент - да. Он должен отмерить строго дозированную порцию "энергии" в емкости системы рекуперации и затем импульсно ("быстрый" уровень) отправить на аккумулятор. Однако 300вольт это через чур. Существующим батареям от этого "поплохеет" . Достаточно поставить порог на двойном напряжении по сравнению с номинальным для данной батареи - в вашем случае 24В. Далее в момент разряда накопителя на аккумулятор желательно останавливать тактовый генератор системы. Нужно дать возможность быстрому процессу поработать. Медленная честь должна успеть почувствовать "повышение давления".
То есть Вы почти верно нарисовали две части системы из трех - верхний полюс, систему рекуперации и пороговый элемент.
У Вас не хватает второго полюса, а без этого Вы не выйдете из затратной зоны... Ваш верхний полюс "работает" на ЛН... То есть все что он посылает - превращается в тепло и остается в нашем мире.

С уважением

VOYAGE пишет: Даже васмус как то писал, что "вы подобрались к сути настолько близко, что мы занервничали. Но вы и сами не поняли этого". Это он писал еще на старом страннике.

Я бы не был так категоричен относительно того, что и насчет чего я понял.
Может я и прошел... мимо... Потому, что было скучно останавливаться и решил пойти дальше
Тут ведь вопрос - кто и что ищет...

С уважением

XYAMAN пишет: если нагреваем воду в электро чайнике, то вы думаете что КПД процесса нагрева равен единице?

Полностью согласен. Как вернусь к эксам, постараюсь продемонстрировать это на приборах.

С уважением

В различных учебниках по физике и химии часто приводится одна и та же кривая. Она называется «график изменения удельной энергии связи атомных ядер». Эта кривая растет от легких ядер до средних и падает назад, к тяжелым ядрам. Ее надо понимать так: максимум энергии связи соответствует минимальной внутренней энергии и наоборот. Значит, у легких и тяжелых ядер внутренней энергии чуть больше, а у средних – чуть меньше. Почему? Объяснение нигде не дается.
Если говорить о физическом объяснении, то оно просто. Синтез легких ядер идет с выделением энергии, в результате получаем термоядерную энергию. Аналогично деление тяжелых ядер тоже сопровождается выделением энергии, называемой обычно ядерной. Таким образом, благодаря этой форме зависимости между энергией связи ядер и их атомным весом человечество имеет или будет иметь неисчерпаемые источники энергии

www.veinik.ru/science/biolog/article/118.html

fantom пишет:

Коля пишет: такой вопрос, как умудряется работать оптодрайвер и транзистор на таких частотах?

Оптодрайверы вполне себе держат до 10Мгц. Скажем 6N137.
И ключи есть вполне быстрые. Скажем SPP20N65C3.
При увеличении частоты вопрос возникает только в потерях на перезаряд затворной емкости, и как следствие, необходимом пиковым токе драйвера ключа. Скажем IXDD414.

С уважением

подскажи, вот такая связка будет нормально?
6N137
IXDD414 (какой корпус брать?? или пофигу?)
MOSFET STW88N65M5 (может что лучше?)
а то я что-то в сомнениях, особенно корпус драйверов напрягает, есть ли смысл переплачивать за корпус ТО-220-5? или DIP-8? а то ведь за те-же деньги, вместо 5шт.ТО-220-5, можно прикупить 10 шт dip-8
ru.aliexpress.com/item/The-Free-shipping...ver/32277499414.html
и ещё вопрос, а не дофига ли я намотал на ферритовое кольцо, 200 витков? может чтоб всё быстрее работало, надо покороче обмотки транса??
