Коля пишет:
подскажи, вот такая связка будет нормально?fantom пишет:
Коля пишет: такой вопрос, как умудряется работать оптодрайвер и транзистор на таких частотах?
Оптодрайверы вполне себе держат до 10Мгц. Скажем 6N137.
И ключи есть вполне быстрые. Скажем SPP20N65C3.
При увеличении частоты вопрос возникает только в потерях на перезаряд затворной емкости, и как следствие, необходимом пиковым токе драйвера ключа. Скажем IXDD414.
С уважением
6N137
IXDD414 (какой корпус брать?? или пофигу?)
MOSFET STW88N65M5 (может что лучше?)
а то я что-то в сомнениях, особенно корпус драйверов напрягает, есть ли смысл переплачивать за корпус ТО-220-5? или DIP-8? а то ведь за те-же деньги, вместо 5шт.ТО-220-5, можно прикупить 10 шт dip-8
ru.aliexpress.com/item/The-Free-shipping...ver/32277499414.html
и ещё вопрос, а не дофига ли я намотал на ферритовое кольцо, 200 витков? может чтоб всё быстрее работало, надо покороче обмотки транса??
Бери в DIP корпусе. Нармально, хватит..
6N137 (хорош - хватит выше крыши)
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Набор нормальный. Конечно используйте в DIP8. Не применял STW88N65M5 (использую IRFP450A) но судя по даташиту - они очень неплохи. Вас его цена не пугает? А то они же гореть любятКоля пишет: подскажи, вот такая связка будет нормально? 6N137, IXDD414, MOSFET STW88N65M5 (может что лучше?)
гммм. На таких частотах 200 витков это уже для ВВи ещё вопрос, а не дофига ли я намотал на ферритовое кольцо, 200 витков? может чтоб всё быстрее работало, надо покороче обмотки транса??
Впрочем тут трудно сказать однозначно. Советую попробовать с меньшим и сравнить результат. Тогда будет яснее видно.
С уважением
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Вот тут советую быть осторожным. У официальных дистрибутроров они стоят значительно дороже ...Коля пишет: ru.aliexpress.com/item/10PCS-STW88N65M5/32327770693.html#thf
у нас в городе подобные рублей по 400
Не уверен про 15 раз - но да будет больше.в корпусе ТО220-5, мощность которую может рассеивать драйвер, будет в 15 раз больше чем с таким-же драйвером в dip-8 soic-8 (или не?)
Однако я например пользуюсь UCC37322 в DIP8 и как то не чувствую дискомфорта...
С уважением
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
А если Д1 на вторичку прицепить, чтобы через её обратный ход шёл?
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
А почему греется диод? Перененапряжение? Медленный?
Что интересно транзистор на 500в живой, а диод на 1000в отпаялся . Значит там перенапряжение, или обубенный ток .
А 1Ф 15в пульсации пропустит.....
Нюансы, везде нюансы, которым никто учить не будет... так фантом типа похоже говорил... типа нет времени и т.д. Но я подскажу, спрашивай 2 мин найду
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
не, не забросил, я с ней еще не закончил а диод греется из за того, что он в цепи светодиодов, светодиоды 3.6в всего 18w, а это 5 ампер току, диод работает на полную катушку по току. В этом контуре он и кружится, а над бы перемуюрить, и направить крутиться встречно акб. Хотя и по этой схеме, на определенных частьтах полярность на акб, на мгновение переворачивается, а пики на клемах акб достигают 15-16 вольт, но и просадка в первичных импульсах тоже не малая. Я вот думаю, а какое соотношение витков всетаки лучше для создания импульса? по идее, меньше сопротивление в первичке, меньше потерь на активном сопротивлении, а больше индуктивность помогает поболе накопить в мп, но ведь транзистору тоже не легко от этого, он ведь сопротивление включенное последовательно очень малому сопротивлению первички, от этого видимо ему поплохеет?или индуктивность первички дает время транзистору не отхватить много напряжения? Но ведь плюс такой малоомной обмотки очевиден, отдавать в первичную цепь большие мощности за короткое время импульса. Но опять же, а сколько мощности скушает транзистор?? А когда акб отключаю, на кондере болтания амплитудыAndrey_ пишет: И усё забросил схему !!!
А почему греется диод? Перененапряжение? Медленный?
Что интересно транзистор на 500в живой, а диод на 1000в отпаялся . Значит там перенапряжение, или обубенный ток .
А 1Ф 15в пульсации пропустит.....
Нюансы, везде нюансы, которым никто учить не будет... так фантом типа похоже говорил... типа нет времени и т.д. Но я подскажу, спрашивай 2 мин найду
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Соотношение витков , тут нужно поиграться. Первичка всегда мотается так, чтобы при максимальной (расчётной) длительности импульса транс не входил в насыщение (при максимальном напряжении). Вот зазор и помогает этому + зазор "помогает" розмагнитить сердечник на обратном ходу.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Коля, попробуйте сначала добиться не уменьшения ЭДС на аккумуляторе в течении некоторого времени.Коля пишет: парни! куда нагрузку прицепить?
Для этого достаточно вольтметра с точностью скажем 5 разрядов.
Поверьте, такой результат уже будет достижением.
С уважением
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

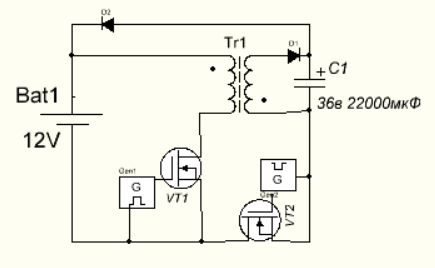

Fantom, вот по этой схеме у меня был самозаряд акб. я долго ждал, надеялся и верил, что уснул прямо за столом, а когда очухался, смотрю схема всё ещё шпарит сама себя, напряжение немного подросло на акбfantom пишет:
Коля, попробуйте сначала добиться не уменьшения ЭДС на аккумуляторе в течении некоторого времени.Коля пишет: парни! куда нагрузку прицепить?
Для этого достаточно вольтметра с точностью скажем 5 разрядов.
Поверьте, такой результат уже будет достижением.
С уважением
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
