Смысл в попытке разобраться с ЗСЗ и ЗСЭ в системе с четко определенными исходными.
Берем два (в определенных пределах) одинаковых конденсатора.
Один заряжаем до 30В. Второй разряжаем до 0В.
Коммутируем один на другой до выравнивания потенциалов на обоих, через черный ящик.
При этом в рамках материалистического мировоззрения система является изолированной и значения емкости конденсаторов равны.
Помните ту самую задачку, где "в никуда" теряется половина?
Так вот пытливый Lynx,отчаявшись сравнить потребляемую и выделяемую "мощность" в системе с коммутацией индуктивности, решил ее покопать с другой стороны.
Рассматриваем два варианта заполнения черного ящика.
В обоих случаях его внутренности строго пассивны - то есть не имеют материальных источников энергии.



В рамках такого простого анализа можно было бы ограничится начальным и конечным результатами. Там уже много есть о чем подумать, особенно если, как Lynx, поиграться топологиями катушек и параметрами импульсов коммутации. Однако в пошаговых данных тоже могут быть зарыты вполне занятные неожиданности.
Так что установка сразу обеспечивает задел на продолжение...
Вложения:
Спасибо сказали tokar_ev, zlatomir, Andrey_

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

8 года 8 мес. назад 8 года 8 мес. назад от fantom.
fantom
Модератор
Модератор
Сообщений: 180
Больше
Автор темы
Мысли о немыслимом #27468
Ну а вот первый прогон системы уже с индуктивностью.

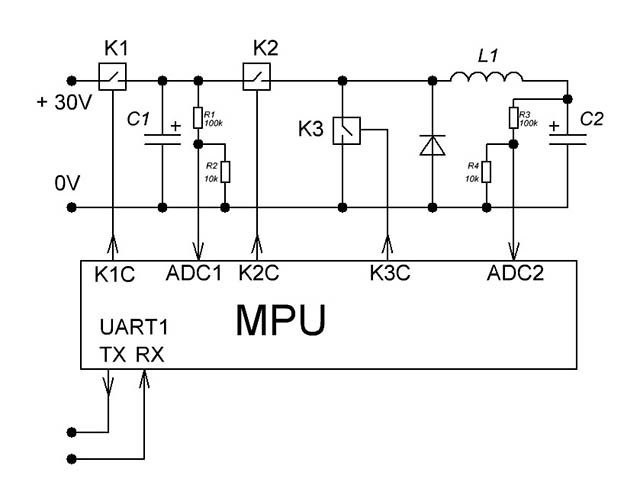

схема [ Нажмите, чтобы развернуть ]

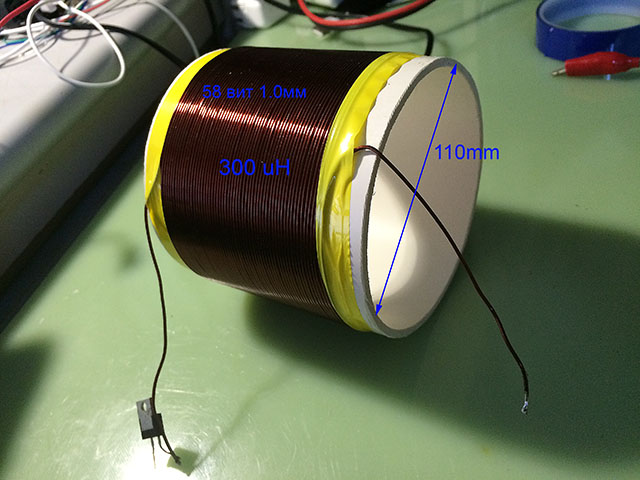

фото индуктивности [ Нажмите, чтобы развернуть ]


Ну и собственно данные...

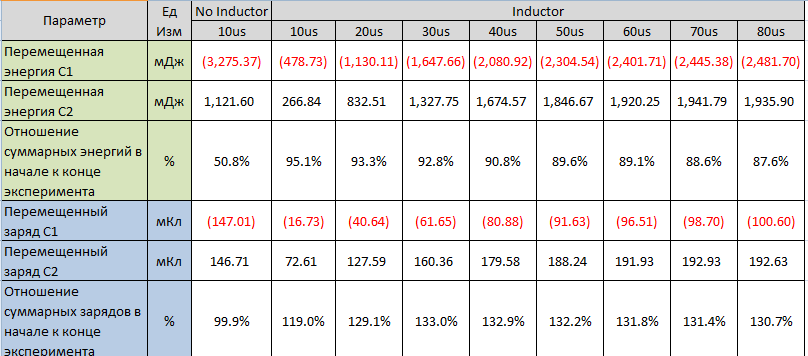

По ссылке - таблица Excel с полным обьемом полученных данных.
Скрины программы анализа .
