СТАБИЛИЗАТОР СЕТЕВОГО НАПРЯЖЕНИЯ - ПЕРЕХОД ЧЕРЕЗ НОЛЬ #177629
Уважаемые друзья,объясните как реализовать на контроллере ATMEGA 328P переход через ноль и управление симисторами в стабилизаторе напряжения.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

8 мес. 1 нед. назад 8 мес. 1 нед. назад от dorohov.alex.
dorohov.alex
Живу я здесь
Живу я здесь
Сообщений: 1083
Больше
СТАБИЛИЗАТОР СЕТЕВОГО НАПРЯЖЕНИЯ - ПЕРЕХОД ЧЕРЕЗ НОЛЬ #177631

kurochkin пишет: Уважаемые друзья,объясните как реализовать на контроллере ATMEGA 328P переход через ноль и управление симисторами в стабилизаторе напряжения.


Для начала конечно нужно разработать электрическую схему, пото написать ПО.
Самый лучший вариант, использовать оптроны с двумя светодиодами, на каждом симисторе. Типа PC 814.( Датчик открытия симистора) . Это даст полный контроль над симисторами, чтобы исключить одновременное открытие нескольких сразу.
И конечно датчик нуля. Это может быть и делитель напряжения, или ещё лучше ( чтобы защитить контроллер от статики) оптодатчик на оптроне. Например PC 817
Спасибо сказали kurochkin

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

8 мес. 1 нед. назад
2577599
Захожу иногда
Захожу иногда
Сообщений: 78
Больше
СТАБИЛИЗАТОР СЕТЕВОГО НАПРЯЖЕНИЯ - ПЕРЕХОД ЧЕРЕЗ НОЛЬ #177635
Оптопара с симисторным выходом MOC3063
MOC3063 - оптопара (оптрон) c симисторным выходом. MOC3063 может использоваться как маломощный симистор с оптической развязкой управляющей цепи или же в качестве драйвера для управления мощными симисторами.

MOC3063 относится к серии оптосимисторов со встроенной "Zero crossing circuit" - схемой, разрешающей открытие симистора только в момент прохождения напряжением "0", что значительно понижает помехи, возникающие при включении мощных нагрузок.

Характеристики:
Максимальное напряжение изоляции вход-выход 7500 В
Максимальное коммутируемое напряжение 600 В
Максимальный ток (имп.)
1 А
Максимальная рассеиваемая мощность 250 мВт
Диапазон рабочих температур
-40°C..+100°C
Тип корпуса DIP-6
Спасибо сказали kurochkin

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

8 мес. 1 нед. назад
ЖекаК
Завсегдатай
Завсегдатай
Сообщений: 246
Больше
СТАБИЛИЗАТОР СЕТЕВОГО НАПРЯЖЕНИЯ - ПЕРЕХОД ЧЕРЕЗ НОЛЬ #177662

dorohov.alex пишет: или ещё лучше ( чтобы защитить контроллер от статики) оптодатчик на оптроне. Например PC 817

PC817 видит только одну полуволну, PC814 и подобные справятся с этой задачей.
Спасибо сказали kurochkin

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

8 мес. 1 нед. назад
zilk
Завсегдатай
Завсегдатай
Сообщений: 175
Больше
СТАБИЛИЗАТОР СЕТЕВОГО НАПРЯЖЕНИЯ - ПЕРЕХОД ЧЕРЕЗ НОЛЬ #177668

kurochkin пишет: Уважаемые друзья,объясните как реализовать на контроллере ATMEGA 328P переход через ноль и управление симисторами в стабилизаторе напряжения.


Уважаемый друг! ATMEGA328 эту непосильную задачу не потянет, тут нужно хотя-бы STM32F437 применить...
Спасибо сказали kurochkin, ЖекаК

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

8 мес. 1 нед. назад
ЖекаК
Завсегдатай
Завсегдатай
Сообщений: 246
Больше
СТАБИЛИЗАТОР СЕТЕВОГО НАПРЯЖЕНИЯ - ПЕРЕХОД ЧЕРЕЗ НОЛЬ #177675

zilk пишет: Уважаемый друг! ATMEGA328 эту непосильную задачу не потянет, тут нужно хотя-бы STM32F437 применить...

Обсолютно верно, с натяжкой потянет один канал(симистор, реле).
Спасибо сказали kurochkin

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

8 мес. 1 нед. назад
dorohov.alex
Живу я здесь
Живу я здесь
Сообщений: 1083
Больше
СТАБИЛИЗАТОР СЕТЕВОГО НАПРЯЖЕНИЯ - ПЕРЕХОД ЧЕРЕЗ НОЛЬ #177680

zilk пишет:

kurochkin пишет: Уважаемые друзья,объясните как реализовать на контроллере ATMEGA 328P переход через ноль и управление симисторами в стабилизаторе напряжения.


Уважаемый друг! ATMEGA328 эту непосильную задачу не потянет, тут нужно хотя-бы STM32F437 применить...


Это прикол что-ли такой)))
Потянет очень даже ничего!!
Легко использовать Ардуино для таких целей.
Нарисуйте схему, разработаю ПО.)
Можно например как у стандартных стабилизаторов - четыре шага на плюс напряжения, четыре на минус.
Можно добавить до 8 шагов.
Спасибо сказали kurochkin

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

8 мес. 1 нед. назад 8 мес. 1 нед. назад от dorohov.alex.
dorohov.alex
Живу я здесь
Живу я здесь
Сообщений: 1083
Больше
СТАБИЛИЗАТОР СЕТЕВОГО НАПРЯЖЕНИЯ - ПЕРЕХОД ЧЕРЕЗ НОЛЬ #177683

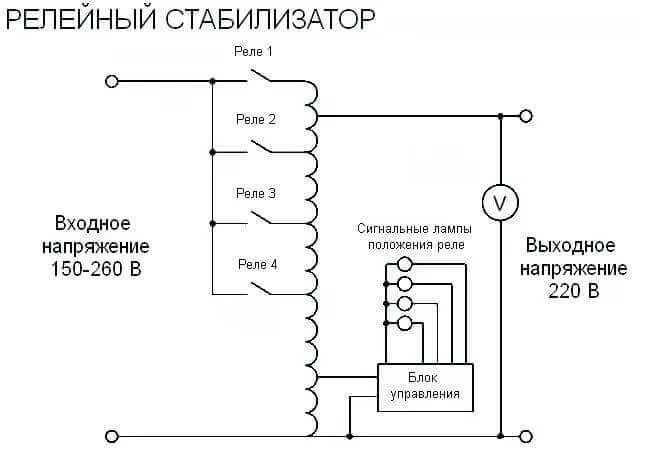

Стабилизатор. Структурная схема.
Вложения:
Спасибо сказали kurochkin

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

8 мес. 1 нед. назад
zilk
Завсегдатай
Завсегдатай
Сообщений: 175
Больше
СТАБИЛИЗАТОР СЕТЕВОГО НАПРЯЖЕНИЯ - ПЕРЕХОД ЧЕРЕЗ НОЛЬ #177688

dorohov.alex пишет:
Легко использовать Ардуино для таких целей.


Для таких целей ардуино использовать так же легко, как и легко, например, забивать гвозди электронным микроскопом, если кто-то не понял... :)
Спасибо сказали kurochkin

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

8 мес. 1 нед. назад
dorohov.alex
Живу я здесь
Живу я здесь
Сообщений: 1083
Больше
СТАБИЛИЗАТОР СЕТЕВОГО НАПРЯЖЕНИЯ - ПЕРЕХОД ЧЕРЕЗ НОЛЬ #177698
Думаю что у человека, который поднял эту тему, курсовая работа на Atmega 328. Ни чего плохо в этом не вижу.)
Хорошо что не на Raspbbery Pi.)
У меня знакомый ради прикола на стир. машине Индезит сгоревший модуть Аркадия на Ардуино переделал. Работает.)
Спасибо сказали Rakarskiy, kurochkin
