СТАБИЛИЗАТОР СЕТЕВОГО НАПРЯЖЕНИЯ - ПЕРЕХОД ЧЕРЕЗ НОЛЬ #177705
Спасибо всем! Курсовые мне уже писать не надо! Занимаюсь ремонтом инверторов и стабилизаторов.а тут кто-то попутал меня и захотелось сварганить
самостоятельно стабилизатор - ИНТЕРЕСНО ВЕДЬ ! С Новым годом ВСЕХ и БОЛЬШИХ БЛАГ. но много не загадывайте.СПАСИБО. Жду еще предложений.
Сижу думаю над схемой листаю интернет!

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

2 года 4 мес. назад
kurochkin
Осваиваюсь на форуме
Осваиваюсь на форуме
Сообщений: 30
Больше
Автор темы
СТАБИЛИЗАТОР СЕТЕВОГО НАПРЯЖЕНИЯ - ПЕРЕХОД ЧЕРЕЗ НОЛЬ #178333
Робяты,что же вы молчите. Дайте ответ, как микроконтроллером через детектор нуля управлять симисторами

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

2 года 4 мес. назад 2 года 4 мес. назад от dorohov.alex.
dorohov.alex
Живу я здесь
Живу я здесь
Сообщений: 1086
Больше
СТАБИЛИЗАТОР СЕТЕВОГО НАПРЯЖЕНИЯ - ПЕРЕХОД ЧЕРЕЗ НОЛЬ #178413

kurochkin пишет: Робяты,что же вы молчите. Дайте ответ, как микроконтроллером через детектор нуля управлять симисторами


Вопрос можно решить очень просто — использования оптосимисторов с функцией "Zero crossing circuit". Это внутреннее устройство, которая позволяет его переключать только при проходе через ноль. Таких сейчас ну очень много. Просто вместо механического реле ставите такой симистор и всё. Проблема решена.
Если не ищите лёгких путей. Тогда оптрон, например PC814 включенный через резистор будет хорошим датчиком нуля. Его лучше запитать от напряжения ~ 14...18 вольт (вторичная обмотка трансформатора). Микроконтроллеру задать цикл на проверку цифрового входа. Как только будет сигнал "нуля сети", то даётся разрешение на открытие портов которые управляют оптосимисторами.

Вот ещё:
cxemka.com/62-detektor-perehoda-cherez-n...zkoi-i-bez-neyo.html

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

2 года 4 мес. назад 2 года 4 мес. назад от dorohov.alex.
dorohov.alex
Живу я здесь
Живу я здесь
Сообщений: 1086
Больше
СТАБИЛИЗАТОР СЕТЕВОГО НАПРЯЖЕНИЯ - ПЕРЕХОД ЧЕРЕЗ НОЛЬ #178417

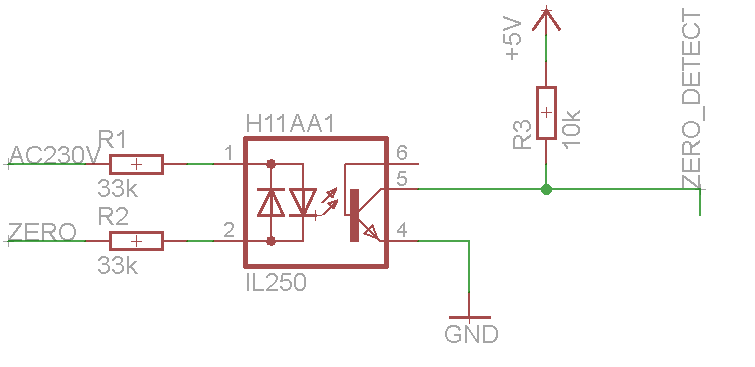

Вот ещё детектор нуля. Можно использовать PC814.

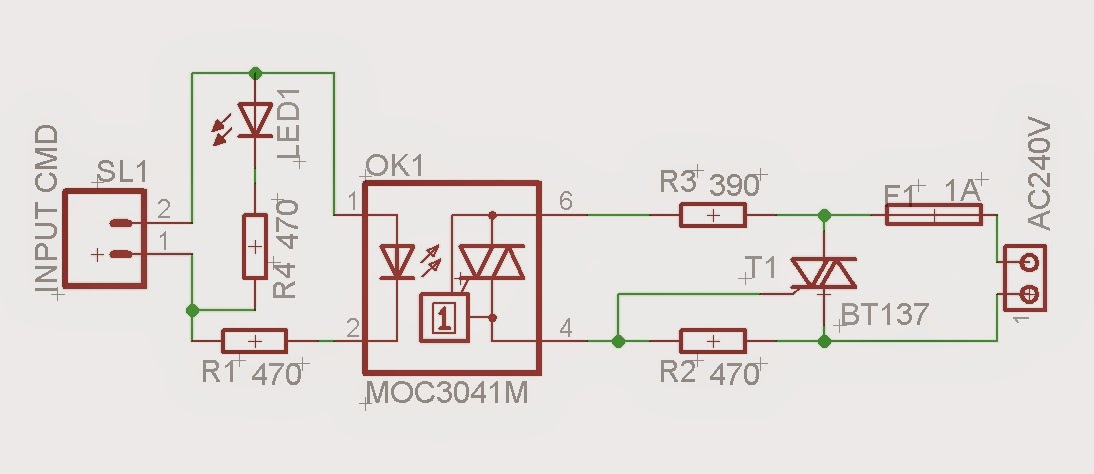

Вот так можно включить мощный симистор:
Вложения:
Спасибо сказали kurochkin

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

2 года 4 мес. назад
dorohov.alex
Живу я здесь
Живу я здесь
Сообщений: 1086
Больше
СТАБИЛИЗАТОР СЕТЕВОГО НАПРЯЖЕНИЯ - ПЕРЕХОД ЧЕРЕЗ НОЛЬ #178420

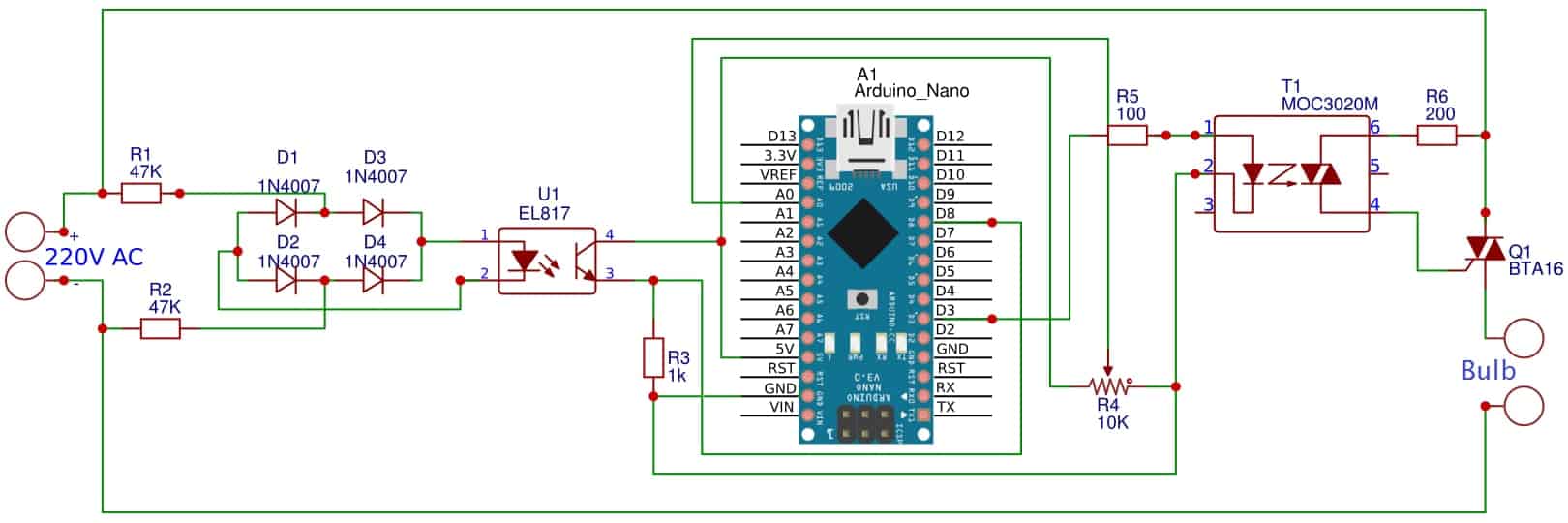

А вот готовый проект - "Диммер" Управление простым оптосимистором при помощи Ардуино и датчика "нуля".


how2electronics.com/220v-ac-light-fan-di...using-triac-arduino/
Вложения:
Спасибо сказали kurochkin

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

2 года 4 мес. назад
kurochkin
Осваиваюсь на форуме
Осваиваюсь на форуме
Сообщений: 30
Больше
Автор темы
СТАБИЛИЗАТОР СЕТЕВОГО НАПРЯЖЕНИЯ - ПЕРЕХОД ЧЕРЕЗ НОЛЬ #178570
Ставил я moc3063 -zerocross результат - плачевный, три, четыре раза латром прокрутил туда сюда не спеша, а на пятый раз симистор не пробивает,а сгорает резистор подключенный к шестой ноге MOC3063..Будем бороться и мыслить,ведь промышленные работают.Правда у них также иногда стреляют симисторы,
как говорил Ильич - мы пойдем другим путем.Спасибо за советы!

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

2 года 4 мес. назад
ЖекаК
Живу я здесь
Живу я здесь
Сообщений: 486
Больше
СТАБИЛИЗАТОР СЕТЕВОГО НАПРЯЖЕНИЯ - ПЕРЕХОД ЧЕРЕЗ НОЛЬ #178577

kurochkin пишет: ... сгорает резистор подключенный к шестой ноге MOC3063..

Он там должен быть не менее 1 Вт. И про снаберную цепь не забывать нужно. Полагаю вы знаете об этом.
ВНИМАНИЕ: Спойлер! [ Нажмите, чтобы развернуть ]

Раньше был инженером, сейчас электрик с психическими отклонениями.
Вложения:
Спасибо сказали kurochkin

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

2 года 4 мес. назад
kurochkin
Осваиваюсь на форуме
Осваиваюсь на форуме
Сообщений: 30
Больше
Автор темы
СТАБИЛИЗАТОР СЕТЕВОГО НАПРЯЖЕНИЯ - ПЕРЕХОД ЧЕРЕЗ НОЛЬ #178597
Cпасибо! Снаберы стоят, Резистор 1W-360R греется на отводе 240 вольт,как только латром дохожу до этого напряжения симистор как-то призакрывается ну и резистор начинает греться. Остальные резисторы холодные при вращении латра на понижение напряжения.Может что-то с программированием напутал.Пока разбираюсь. Стабилизатор на 10 ступеней. BTA41-800.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

2 года 4 мес. назад 2 года 4 мес. назад от diod.
diod
Заблокирован
Заблокирован
Сообщений: 1485
Больше
СТАБИЛИЗАТОР СЕТЕВОГО НАПРЯЖЕНИЯ - ПЕРЕХОД ЧЕРЕЗ НОЛЬ #178598

kurochkin пишет: Cпасибо! Снаберы стоят, Резистор 1W-360R греется на отводе 240 вольт,как только латром дохожу до этого напряжения симистор как-то призакрывается ну и резистор начинает греться. Остальные резисторы холодные при вращении латра на понижение напряжения.Может что-то с программированием напутал.Пока разбираюсь. Стабилизатор на 10 ступеней. BTA41-800.

Конденсатор снабберной цепи я бы увеличил раз в 5. Поставь 0.047мкф., резистор можно оставить на 39 Ом., можно немного увеличить до 47-51 Ом. Мощность сопротивлений снабберных цепей я бы тоже увеличил до 2-3 ватт! Конденсатор снабберов на напряжение 630в. для надежности. И для той-же надежности резисторы снабберов лучше составить из двух последовательно включенных резисторов ....например 20+20 Ом. ..... или 20+24 Ом....20+27Ом....24+27 Ом.
Спасибо сказали kurochkin

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

2 года 4 мес. назад
ЖекаК
Живу я здесь
Живу я здесь
Сообщений: 486
Больше
СТАБИЛИЗАТОР СЕТЕВОГО НАПРЯЖЕНИЯ - ПЕРЕХОД ЧЕРЕЗ НОЛЬ #178602
Было подобное(на весу собирал), перепутал А1 и А2 местами. Ещё не полохо было бы замерить ток между 4 и 6 пинов МОС. Для 63 серии не более 5 мА.

Раньше был инженером, сейчас электрик с психическими отклонениями.
Спасибо сказали kurochkin
