БТГ Капанадзе теория и практика_2

Незачем возвращать что то со вторички в первичку. Вы забыли о факте, когда индуктор Теслы на первом импульсе стоит в реактивном режиме, поскольку набегающие отраженные волны еще не успели набрать свою силу и не оказывают заметного влияния на форму тока, это же катушка индуктивности, и возврат обратной энергии ОЭДС в источник питания составляет 85-90% и практически не видно разницу со снятым индуктором и одетым на нагруженную Теслу. Только вопрос: почему это нигде не освещено и до сих пор никто не сделал банальную рекуперацию ОЭДС в источник? Один момент: возврат ОЭДС в источник не уменьшает звон во вторичке и не уменьшает мощность на нагрузке, а даже, наоборот, при ширине обратного импульса, сопоставимого с полупериодом, наблюдается прирост выходной мощности в нагрузке, относительно, если бросить индуктор на обратном такте в воздухе вместе с иголкой ОЭДС.

Это не фантазии, это реальная цифра. А энергия на нагрузке равна около 50% от затрат, поскольку у нас согласованный режим. При хорошем согласовании нагрузки звона и излучения практически нет, поскольку антенна находится в режиме стоячей волны, импульс без нагрузки может бегать туда сюда около 300 раз, не излучаясь, а при подключении нагрузки получается всего 3-4 периода и декремент затухания диктуется лишь потерями в самой нагрузке в виде тепла.Чтобы заставить антенну излучать, нужно подать далеко не один импульс и заставить ток в индукторе стать активным, тогда антенна будет излучать, но нам нужен режим стоячей волны, когда антенна работает подобно колебательному контуру и сохраняет в себе энергию. По итогу получается эффект, когда колебание реактивной энергии в индукторе возбуждает в Тесле волну, энергия которой равна реактивной энергии импульса, при этом не съедая энергию самого импульса, ну вернее съедая совсем чуть чуть, потому что в момент обратного тока одна полуволна отраженки успевает немного зацепить обратную ветвь тока.

220i380 пишет: Это у Вас победа ? Ну поздравляю. Дальше что ? Будете требовать снова чтоб народ включил паяльники уставившись на ваш рисунок ?
Иначе происходит ситуация что неокрепшие юнцы учат уставших от побед ветеранов уму разуму.

Ты всё в тютельку сказал прям как я хотел!
Даже и не думал что я тебе спасибку поставлю когда нить, а тут поставил!

Стоп! Стоп! Стоп! VictorStar89, не торопись. Не пытайся выложить свою МЫСЛЬ (идею, рабочую модель, готовое устройство...) частями. Тебя сейчас "порвут как Тузик грелку". На каждый твой пост найдётся десяток контраргументов и всё похерится, завязнет в обычном сраче. Тебя обзовут Великим Гуру, обосрут со всех сторон, ты обидишься и покинешь форум, так же внезапно как и появился.
Напиши свою МЫСЛЬ (всю целиком), сначала на листе бумаги, прочти несколько раз. Внеси необходимые дополнения, пояснения, правки... И только потом, ЦЕЛИКОМ выложи на форуме. Это конечно же не избавит тебя от хорошей порции дерьма на голову, но хотя бы даст возможность некоторым, понять что ты хочешь сказать. Сложно уловить мысль, если ты начнёшь отвечать обрывками на сотни одёргиваний, со стороны нашего "дружного коллектива" Халявщиков.

Итак, отчёт о "проделанной работе". Генератор на ТЛ494, однотактный режим, частота 500 кГц. Скважность регулируется от: ключ полностью закрыт, до ключ полностью (почти) открыт. Индуктор, 7 витков, медь, многожил в ПВХ Д=1,5мм, на трубе Д=60мм. Резонатор, длина намотки - 250мм, диаметр провода - 0,2 мм, диаметр трубы - 50мм. На фото, короче там подписано. В качестве датчика тока: небольшое ферритовое колечко, на нём десять витков и один "возвратный", нагружен на 1 Ом. Осциллки не изучал, просто эксп на "скорую руку" для поддержания беседы. Чтобы Шеф не подумал, что ВСЁ напрасно. А вдруг "зерно" прорастёт?
Странно?, подписей под фото нету. Опишу по порядку следования.

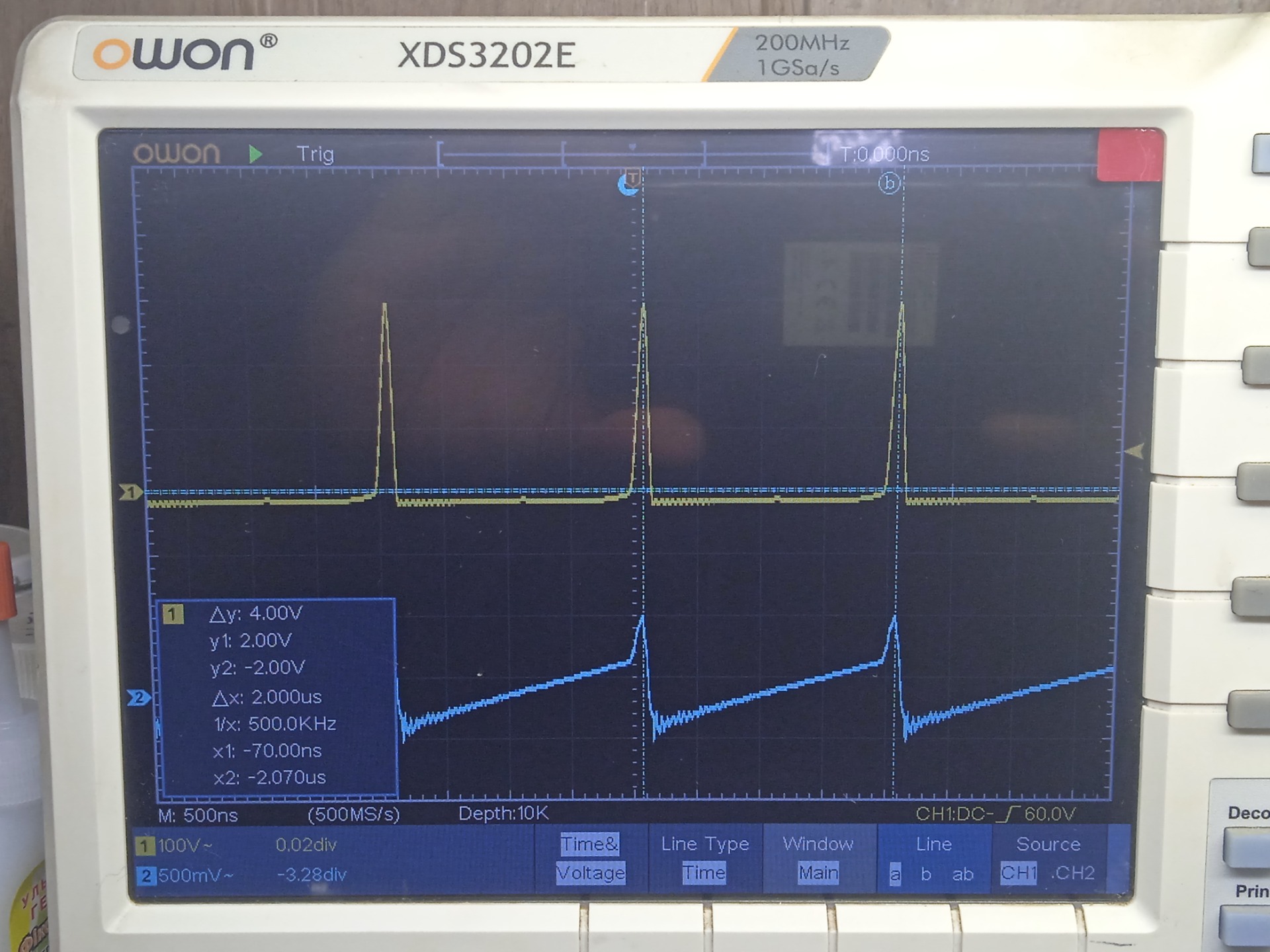

1)Напряжение на стоке и ток при "пустом" индукторе.

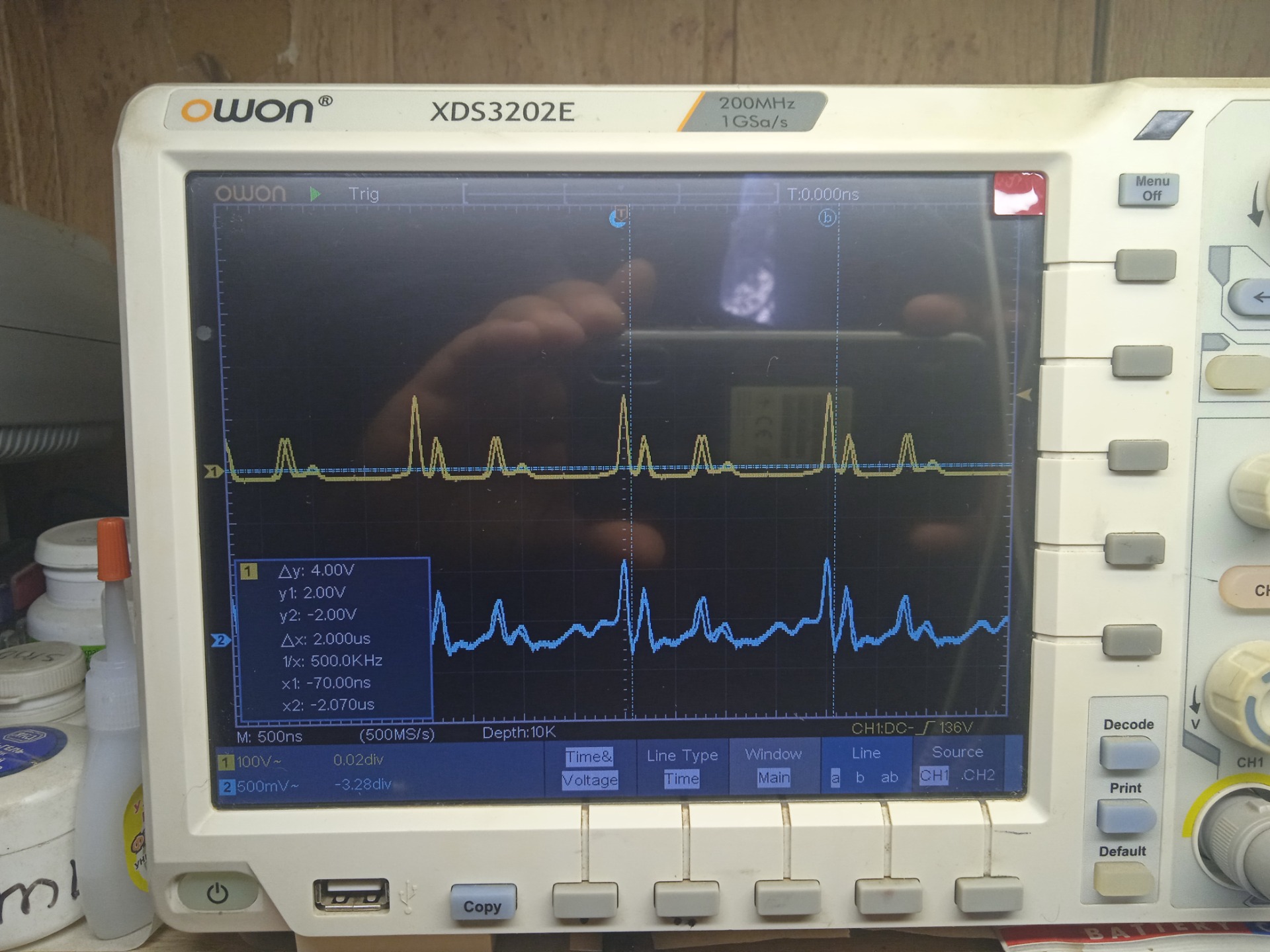

2)Напряжение и ток (частота и скважность на генераторе не изменялась) на индукторе, после введения нижней части ничем не нагруженного резонатора.

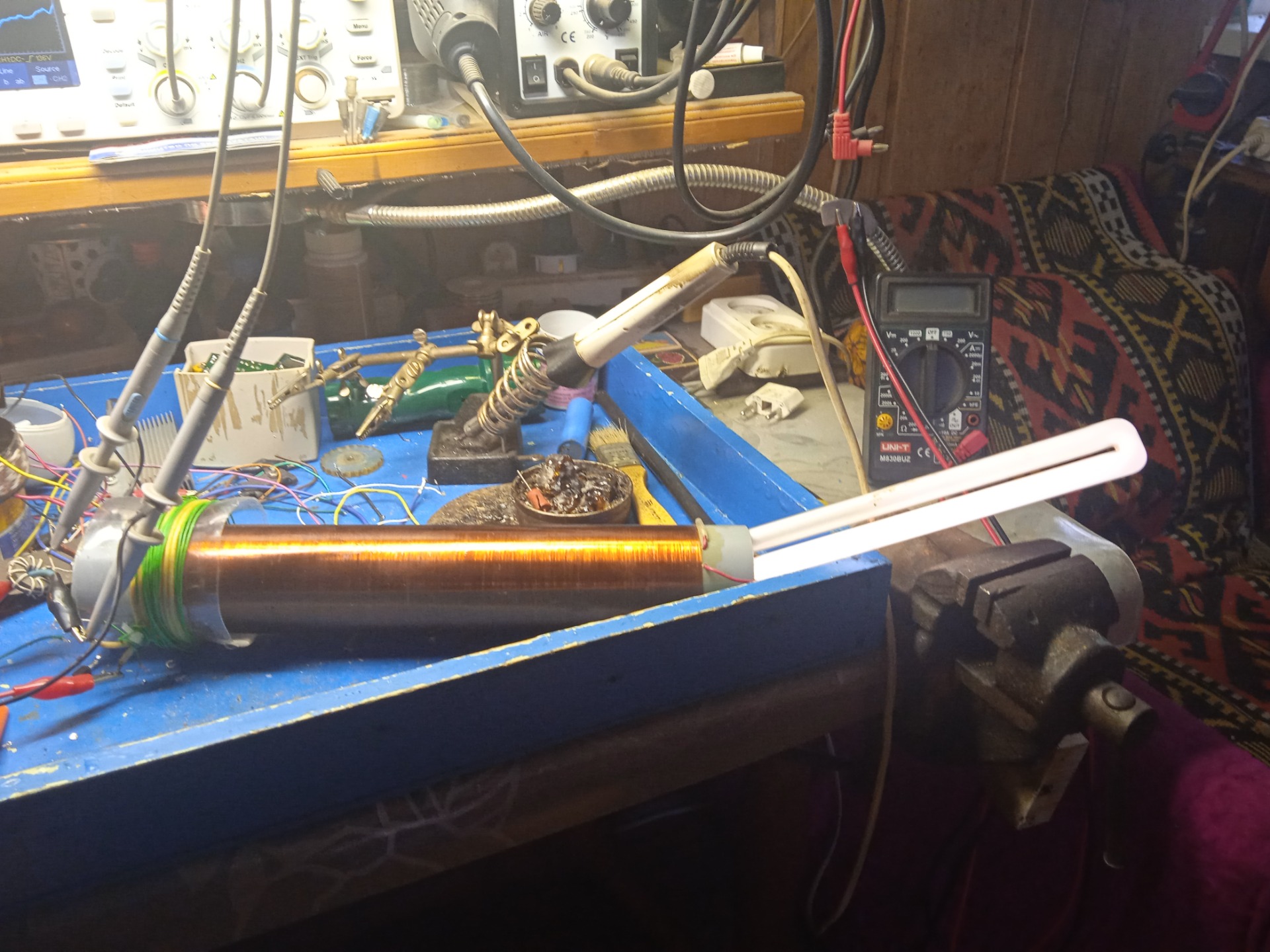

3)ЛДСка, для индикации наличия ВВ/ВЧ поля (верх резонатора).

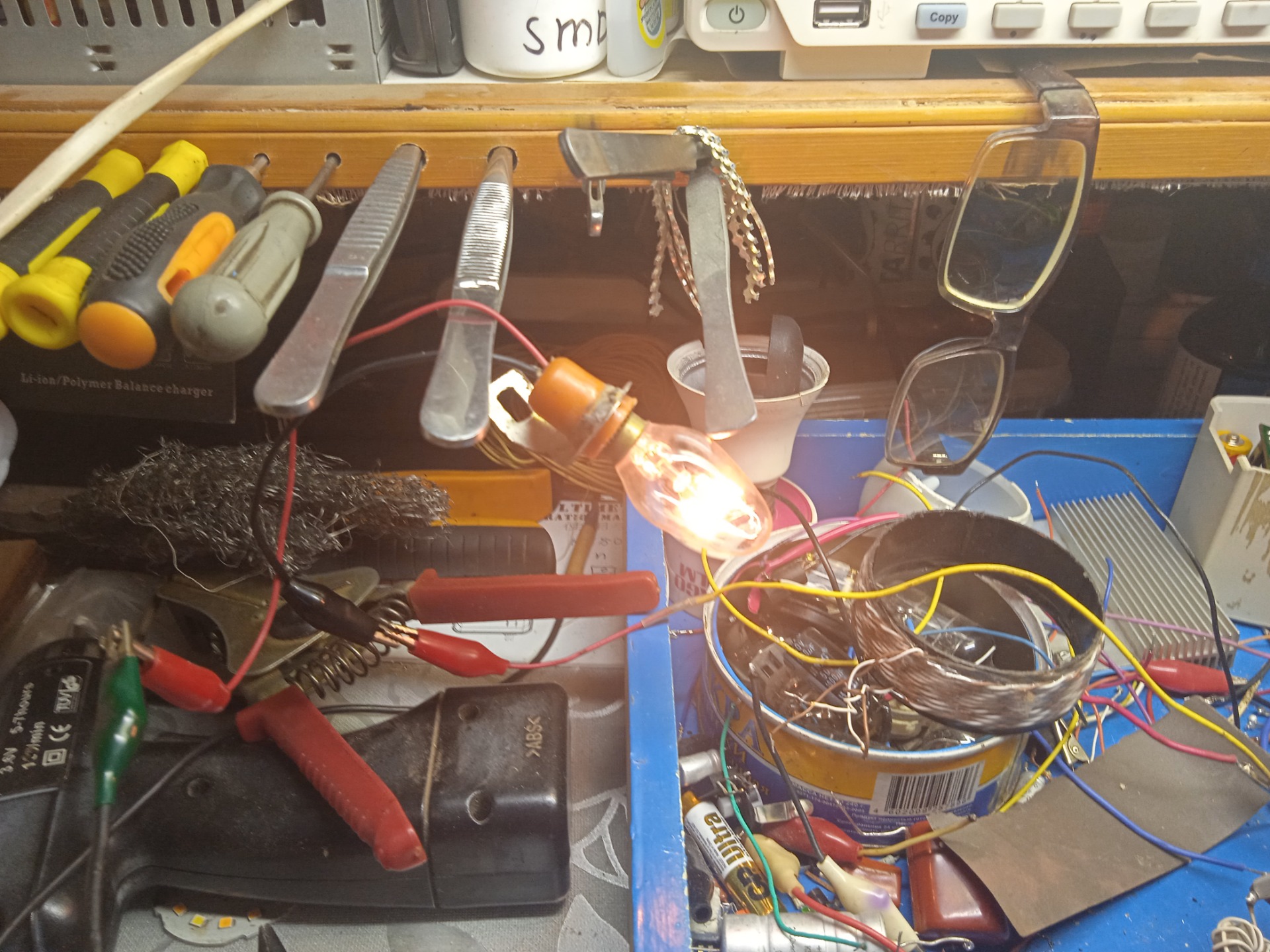

4)Высокоомная нагрузка (ЛН 220В, 15Вт), в разрыв заземления и нижнего конца резонатора.

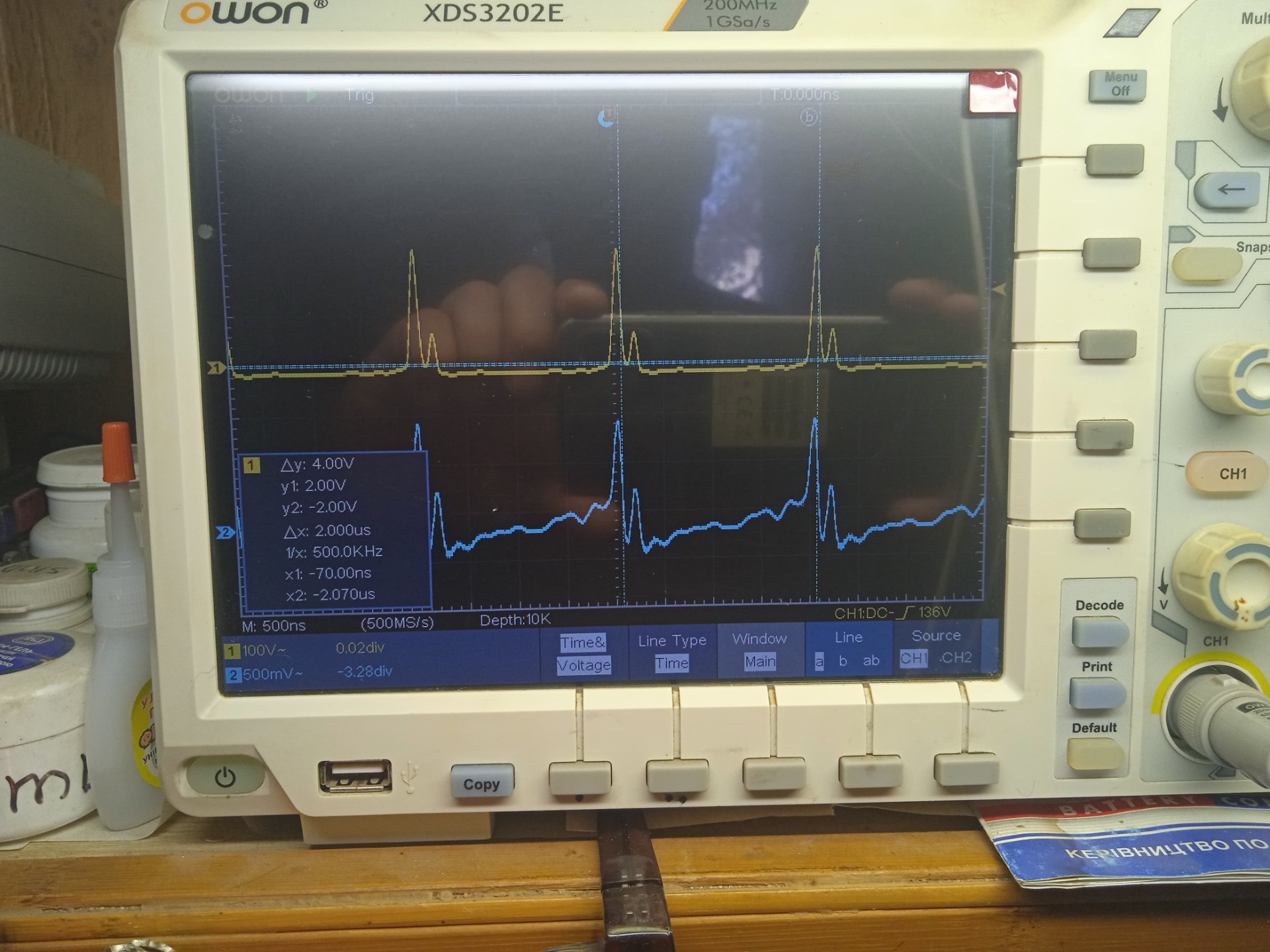

5)Напряжение и ток на стоке, при подключении ЛН, в разрыв земляного провода.

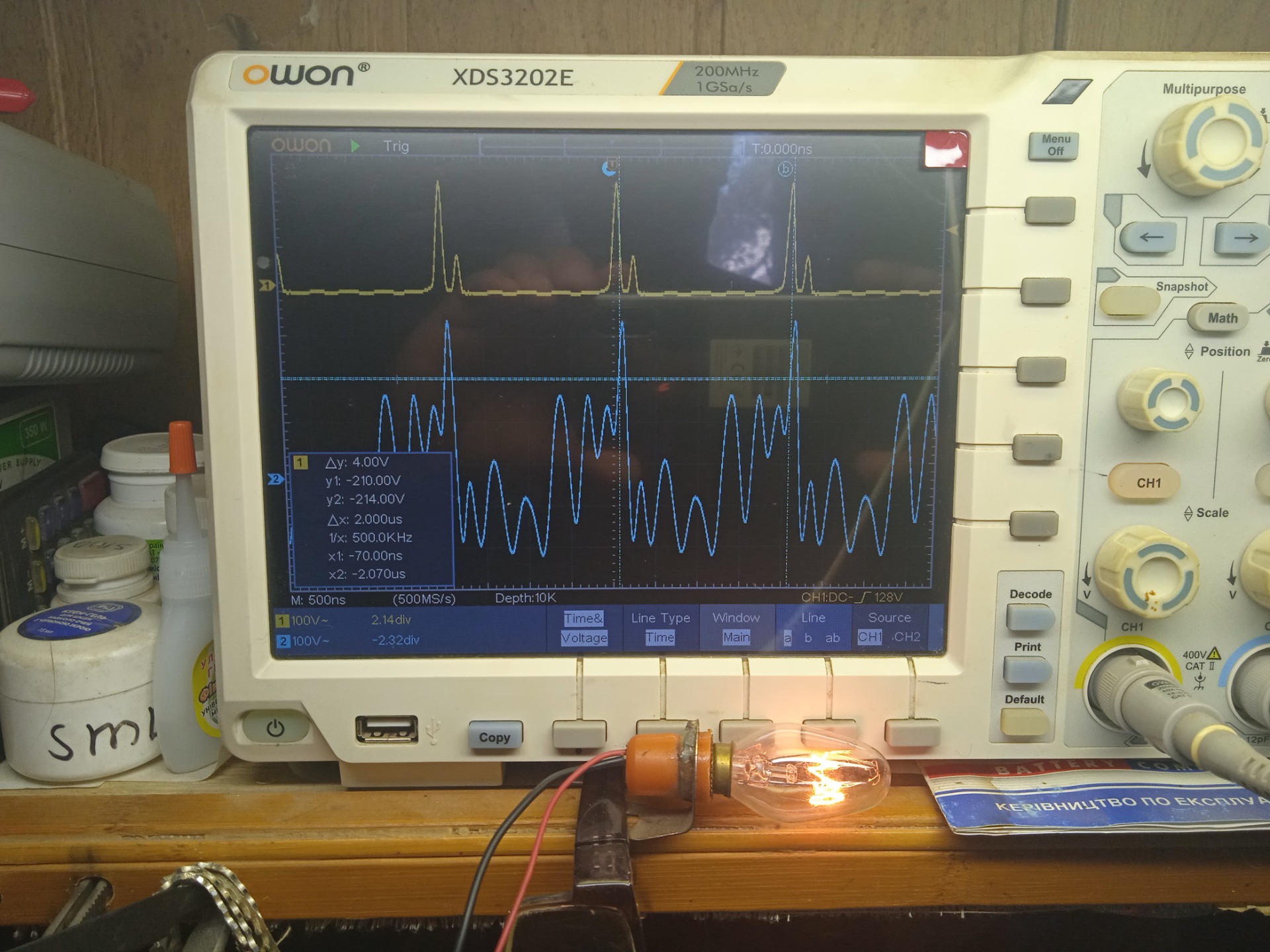

6)Напряжение на стоке, напряжение на нагрузке (ЛН).

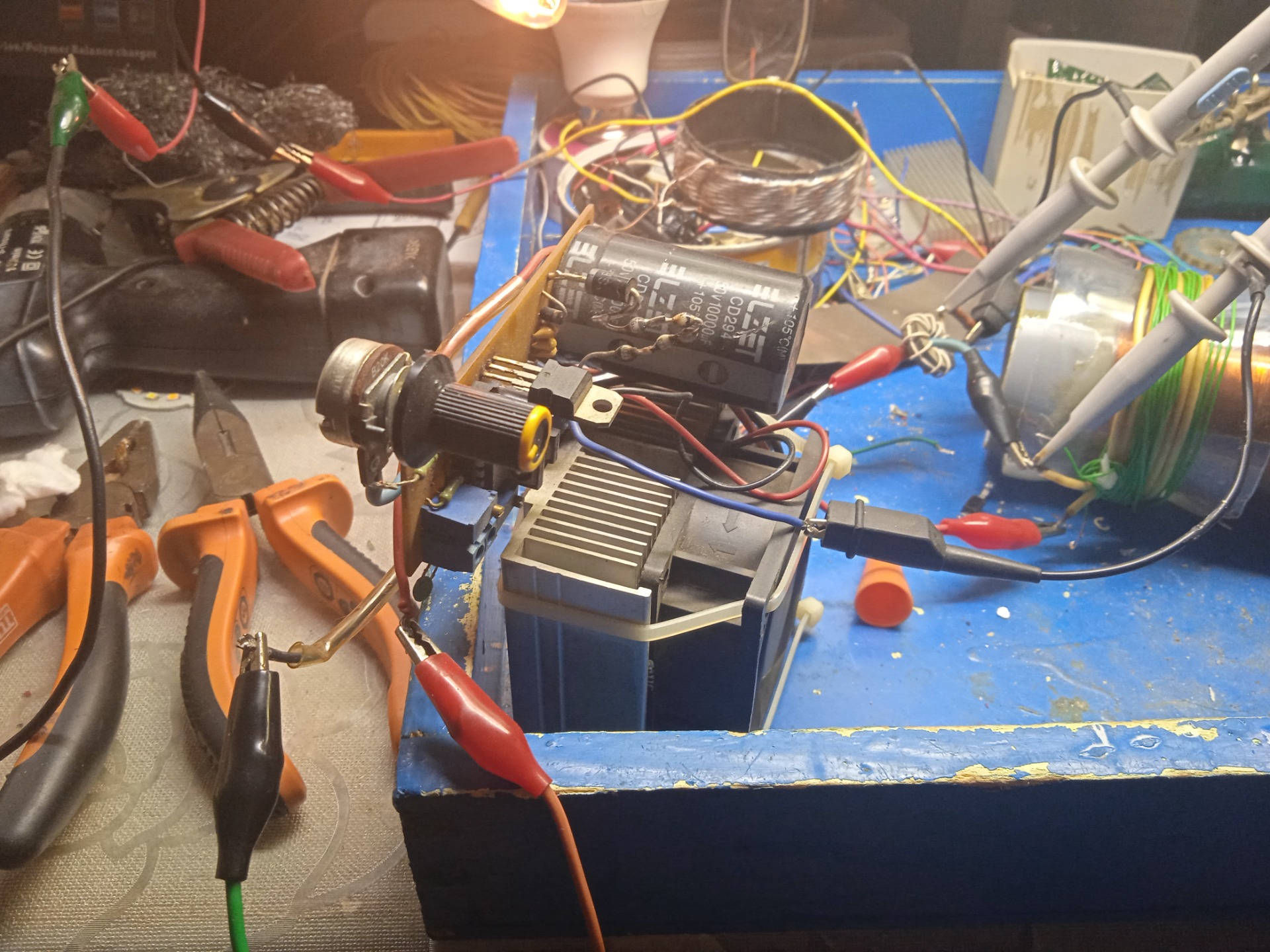

7)Генератор. Ключ 18NK80Z.

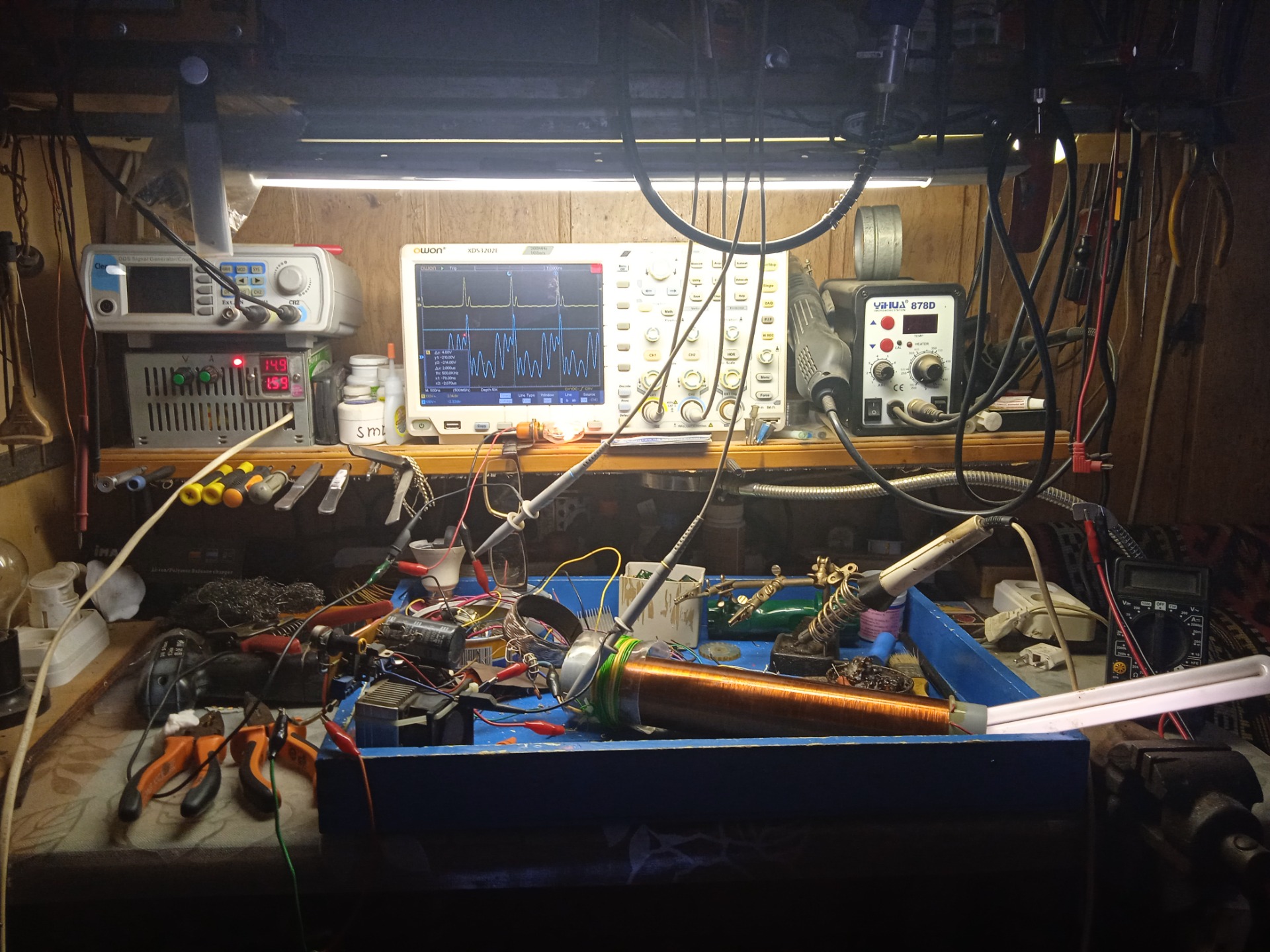

9)Общий вид моего рабочего места (хламидника, где я "медитирую" в свободное от работы время).

Виталий пишет: Итак, отчёт о "проделанной работе". Генератор на ТЛ494,.....

и чё получилось?

Виталий пишет: ...В качестве датчика тока: небольшое ферритовое колечко, на нём десять витков и один "возвратный", нагружен на 1 Ом...

Немного искажается осцилка из-за большой собственной индуктивности датчика...

Юрий М пишет:

Виталий пишет: Итак, отчёт о "проделанной работе". Генератор на ТЛ494,.....

и чё получилось?

А я знаю? Я пока даже не понял, что должно было получиться? Мысль Шефа, благодаря участникам, была прерывистой. Осциллки, помню только, нужно было продемонстрировать. Потом, как я понял, разобрать их "по косточкам" и "двигаться" далее.

220i380 пишет:

Виталий пишет: Мысль Шефа, благодаря участникам, была прерывистой.

Ну давайте молчать. ОК. Хорошо.

А давайте. Иногда, не грех и послушать.

220i380 пишет:

Gonchar пишет:

Виталий пишет: ...В качестве датчика тока: небольшое ферритовое колечко, на нём десять витков и один "возвратный", нагружен на 1 Ом...

Немного искажается осцилка из-за большой индуктивности датчика...

Гончар, а что за аватарка у вас? Вам не стыдно? Знаете что такое кватирка ? Не знаете . Не знаете свой язык. Даже. Так вот. Закройте её а то залетит знаете что ? На Ка начинается на бр заканчивается. Разрешите вопрос. Кто насадил и у кого 4 ярда. 4 млрд $ !!!!! Не знаете конечно. Печально.

А...! Вот она какая картина Репина ,... "Приплыли".
