spaceon пишет: Я давно уже говорил что нужно делать рекуперацию на входной конденсатор! Саморазгон системы и выход на киловатты получиться даже при 120% КПД.

Ну так сделай и получи киловатты! Утри нам всем нос! В чем проблема то, если все так просто!?

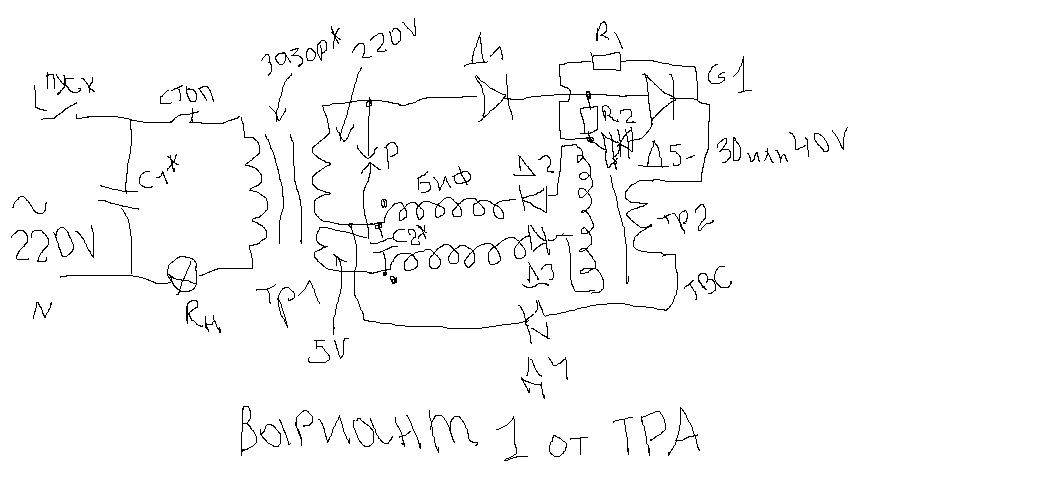

Может так попробовать?
Добавить конденсатор между катодом Д1 и анодом Д4, иначе ТВС не заведется.
Кнопка пуска на 5-6 сек. для запуска системы, далее автономная работа.
Остановка разрыв резонансной цепи.

Если принцип не понятен, потом внесу пояснение, пока изучайте , это фейк или реальность.

Есть проверенный вариант запуска ТВС на частоте 50Гц. Работает только разрядник имеет свой ресурс.
Конденсаторы по 4мкФ, разрядник на напряжение ниже заряда конденсаторов.
Завести ТВС быстрым токовым импульсом.
В схеме ток с выходной обмотки, через разрядник не проходит, разряд чисто от конденсаторов постоянным током.

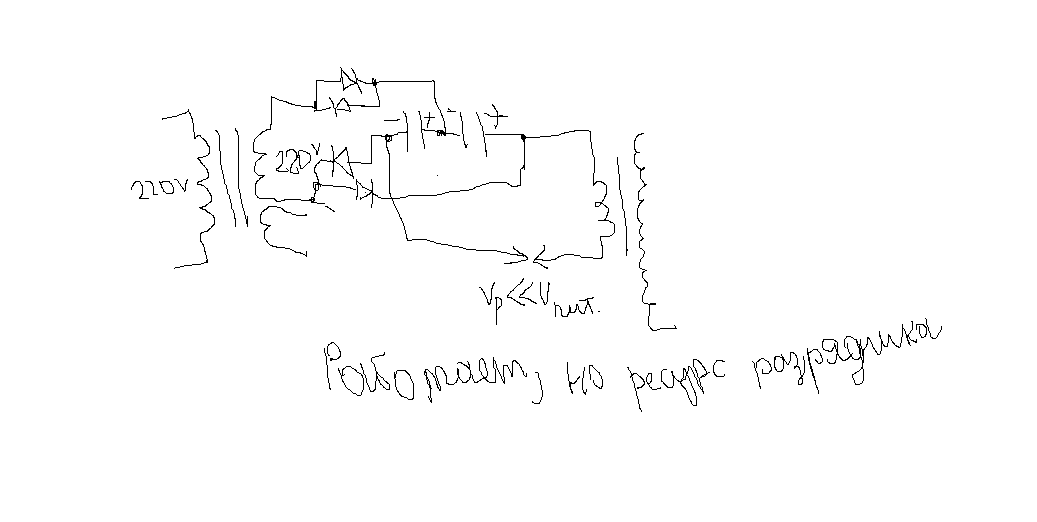

Извиняюсь за каракули, лень было рисовать в правильной программе. Думаю все понятно.

TPA пишет:

Есть проверенный вариант запуска ТВС на частоте 50Гц. Работает только разрядник имеет свой ресурс.
Конденсаторы по 4мкФ, разрядник на напряжение ниже заряда конденсаторов.
Завести ТВС быстрым токовым импульсом.
В схеме ток с выходной обмотки, через разрядник не проходит, разряд чисто от конденсаторов постоянным током.

Решил дописать, все работает на токах смещения, а это реактивные токи. Потребление 20-30Вт при разрядах на ТВС в 100-130В, ток не считал (в импульсе).

На схемке разрядник в первичке твс? Какое там напряжение ?

spaceon пишет: Я давно уже говорил что нужно делать рекуперацию на входной конденсатор! Саморазгон системы и выход на киловатты получиться даже при 120% КПД.

Алекс, полностью согласен, в патенте, так и есть, если убрать аккум, то остается конденсатор, он еще назван Насосом

Зачем то путаю сам себя, кондер совершенно для другого!!! Конденсатор передает на Второчный контур 220в,первичный контур дает ток, я всё таки уверен, что у Капанадзе, хитрый емкостный автотрансформатор.
Взято из патента
"9. Независимое энергетическое устройство по п.1, отличающееся тем, что оно включает стабилизатор частоты (регулятор) (9) для стабилизации разностей электромагнитных полей, возникающих между первой катушкой (6) и второй катушкой (10).", заметьте Стабилизатор, а Не резонатор!!!!
" 10. Независимое энергетическое устройство по п. 1, отличающееся тем, что оно включает в себя вторую катушку (10) для выработки электроэнергии, Объединяющей электромагнитное поле, полученное от первой катушки (6), и энергию, полученную после стабилизатора частоты ( регулятор) (9)"
Ну а теперь самое главное
" Первая схема предназначена для выработки электроэнергии путем передачи электромагнитного поля, возникающего на первой катушке, С Электрической энергией, полученной от Независимого начального Источника питания, НА ВТОРУЮ катушку. А как второй контур; Из-за сильного магнитного поля, полученного от первой бобины, возникает разница магнитных полей между бобинами. Разница магнитного поля возникла между второй катушкой и первой катушкой, стабилизированная с помощью стабилизатора частоты в этой линии цепи. Стабилизируя разность магнитных полей с помощью стабилизатора частоты, эта линия цепи Также Преобразует энергию"

Если грубо нарисовать, то схема примерно такая
