mobilayzer пишет: Буду через недельку пробуйте удачи!

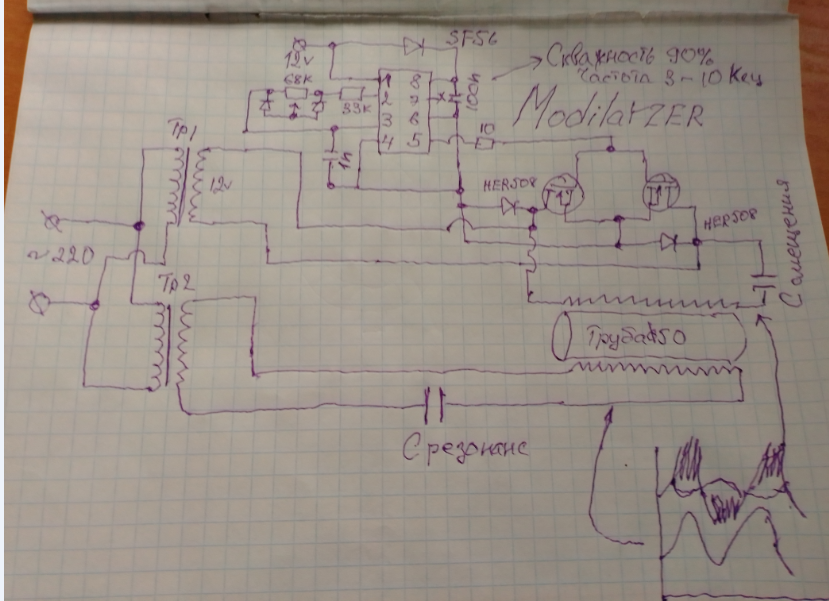

МС стоит IR2153? Похоже на то. Но тогда почему 4 и 6 выводы не заземлены!? Можно узнать моточные данные "трубы", напряжение на вторичке Т2 и номиналы С смещения и С резонансного??? Спасибо!

diod пишет:

mobilayzer пишет: Буду через недельку пробуйте удачи!

МС стоит IR2153?

Да 2153 и в таком включении вместо sf56 можно перемычку! диоды с переменником кд521-522 или импортные 4148. А HER508 стоят на месте, параллельно мосфетам!

igorek30 пишет:

diod пишет:

mobilayzer пишет: Буду через недельку пробуйте удачи!

МС стоит IR2153?

Да 2153 и в таком включении вместо sf56 можно перемычку! диоды с переменником кд521-522 или импортные 4148. А HER508 стоят на месте, параллельно мосфетам!

Да я вижу, что ХЕРы на месте, а вот земли нет на 4 и 6 выводе! И как тогда схема будет работать??? Силовые транзисторы без земельки тоже ведь остались! А им без земельки ну никак нельзя!

mobilayzer пишет: После ключей должна быть такая осциллограмма

С помощью Ссмещения двигаем эту бороду четко в фазу. Если будет в противофазе нужно поменять местами обмотку 220 одного из трансформаторов.

Так откуда будет у Вас прибавка??? Из фазы розетки 220В???

dozor пишет:

mobilayzer пишет: После ключей должна быть такая осциллограмма

С помощью Ссмещения двигаем эту бороду четко в фазу. Если будет в противофазе нужно поменять местами обмотку 220 одного из трансформаторов.

Так откуда будет у Вас прибавка??? Из фазы розетки 220В???

Уже не первый раз натыкаюсь на объяснение, что при таком ключевании резонанс не нарушается
Значит линия 220 питается реактивкой вч контура, а его мощность будет пропорциональна добротности
Осталось взять в руки паяльник

diod пишет:

igorek30 пишет:

diod пишет:

mobilayzer пишет: Буду через недельку пробуйте удачи!

МС стоит IR2153?

Да 2153 и в таком включении вместо sf56 можно перемычку! диоды с переменником кд521-522 или импортные 4148. А HER508 стоят на месте, параллельно мосфетам!

Да я вижу, что ХЕРы на месте, а вот земли нет на 4 и 6 выводе! И как тогда схема будет работать??? Силовые транзисторы без земельки тоже ведь остались! А им без земельки ну никак нельзя!

Володя! не надо тут земли, используй внешний БП, допустим от антенного усилителя, минус на мосфеты и 4,6 ирки ну а плюс по схеме!

Sergey-P9 пишет:

chiksat пишет: судя по описаному выше, схема выглядит так, но думаю откуда там холява...

Вложение не найдено

Сам не делал. Мысли возникли недавно, эффект такой был пойман давно на качере, осозналось намного позже . Схема работала не стабильно и всякий раз срывалась до Бровинского импульсного одиночного режима, а должны быть упакованные пачки с нарастанием (нарастающая пила), как на ячейке Меера. Сам я не крутой электронщик, на уровне аналоговых еще что-то смогу. Но вот в области автоматического управления ни чем помочь не смогу. Тут методом проб и ошибок.

да так и есть там промодулированная пила есть осциллограмы выкладывал уже !
но как об стенку горох!причём через одну одна с модуляцией одна без.
и тесла повёрнута в землю а не от земли.типа молния бьёт в землю.

mastertaan пишет: да так и есть там промодулированная пила есть осциллограмы выкладывал уже !
но как об стенку горох!причём через одну одна с модуляцией одна без.
и тесла повёрнута в землю а не от земли.типа молния бьёт в землю.

Я пока про модуляцию не писал, думаю еще рано. Хотя бы кратность частот освоить, а уж потом за модуляцию взяться для получения сетевой частоты 50Гц. Хотя она в основном нужна для электродвигателей. Для других потребителей не принципиально.

Система Тесла с Рекуперацией и захвата зарядов из Земли (атмосферное электричество) с помощью резонанса. Моё.. Кто что скажет? У Капанадзе внутри катушки конденсатор. Это сказал тот человек который помогал Капанадзе делать. Теория принципа работы моя..
