БТГ Капанадзе теория и практика_2

Вспомните Сергея Динатрона на 001 лабе. Много он добыл энергии с доски Смита? А как изголялся с электронно-позитронными парами! Даже на РЭН ТВ попал со своим корешом Дестайном.
Доску Смита можно тоже довести до ума, там все элементы для этого есть. Там очень хилая связь между "индуктором" и вторичной катушкой, а потому и "рассады" нет на воспроизводство энергии. И он также как и все долбит в индуктор и индуктор колеблется на ВЧ. А там не должно быть колебаний!!!!!

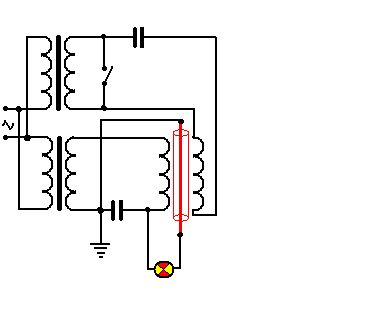

Для diod и всех кто пишет мне в личку даю схемку проще некуда. Попрошу не писать ерунду если не нравится идите искрите дальше мотайте свои яблоки груши!

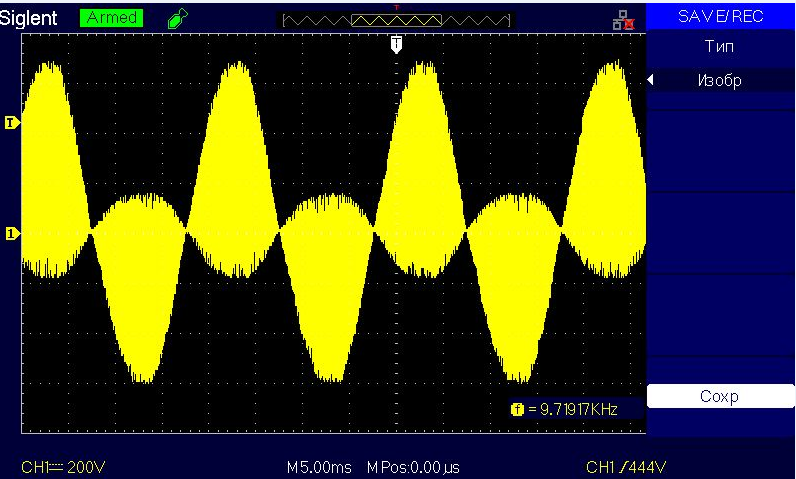

После ключей должна быть такая осциллограмма



С помощью Ссмещения двигаем эту бороду четко в фазу. Если будет в противофазе нужно поменять местами обмотку 220 одного из трансформаторов.

Буду через недельку пробуйте удачи!

mobilayzer нагрузку забыл нарисовать, на сколько я помню по тваим рисункам (ели разобрал) вроде включена так

mobilayzer пишет: Буду через недельку пробуйте удачи!

МС стоит IR2153? Похоже на то. Но тогда почему 4 и 6 выводы не заземлены!? Можно узнать моточные данные "трубы", напряжение на вторичке Т2 и номиналы С смещения и С резонансного??? Спасибо!

diod пишет:

mobilayzer пишет: Буду через недельку пробуйте удачи!

МС стоит IR2153?

Да 2153 и в таком включении вместо sf56 можно перемычку! диоды с переменником кд521-522 или импортные 4148. А HER508 стоят на месте, параллельно мосфетам!

igorek30 пишет:

diod пишет:

mobilayzer пишет: Буду через недельку пробуйте удачи!

МС стоит IR2153?

Да 2153 и в таком включении вместо sf56 можно перемычку! диоды с переменником кд521-522 или импортные 4148. А HER508 стоят на месте, параллельно мосфетам!

Да я вижу, что ХЕРы на месте, а вот земли нет на 4 и 6 выводе! И как тогда схема будет работать??? Силовые транзисторы без земельки тоже ведь остались! А им без земельки ну никак нельзя!

mobilayzer пишет: После ключей должна быть такая осциллограмма

С помощью Ссмещения двигаем эту бороду четко в фазу. Если будет в противофазе нужно поменять местами обмотку 220 одного из трансформаторов.

Так откуда будет у Вас прибавка??? Из фазы розетки 220В???

dozor пишет:

mobilayzer пишет: После ключей должна быть такая осциллограмма

С помощью Ссмещения двигаем эту бороду четко в фазу. Если будет в противофазе нужно поменять местами обмотку 220 одного из трансформаторов.

Так откуда будет у Вас прибавка??? Из фазы розетки 220В???

Уже не первый раз натыкаюсь на объяснение, что при таком ключевании резонанс не нарушается
Значит линия 220 питается реактивкой вч контура, а его мощность будет пропорциональна добротности
Осталось взять в руки паяльник
