Дмиртий пишет: Zond Это у Вас 4 транзюка на выходе и и по 6 квадратов провода на входе 3 кВт выдают ?
У нас не рыбацкий форум.

Я не писал что длительно можно получать 3 квт хотя может и можно слабое звено дроссель на синусе а в чем проблема то от 4 транзисторов получить ток 12-14а??? Кстати провод по входу 16кв.

Как доделаю охлаждение выложу вам фото чтоб не говорили что лажа все. ДС ДС проверял они тянут 3 кВт со свистом ДС АС кратковременно грузил обогревателем 2.2 кВт так же добавлял 800 ват лампочек. Напряжение чуть просело а так все гуд длительно нагрузить не мог так как не доделан обдув.

CyberLab пишет: резистор от 4,7 до 20 Ом , это ограничительные резисторы его небольшой разброс, ни как не повлияет на фронт сигнала....

Вопрос стоял подбирать их по номиналу маркировки или по замерам прибора.
Потому что, по прибору мои резюки показывают 3.8-3.9 Ом, хотя маркированы как 4.7Ом.
Может эти единицы недостающих Ом все и портят?

подбирать по току драйвера

Незнаю Вашего реального напряжения на выходе драйвера, но математика такая
12В : 3,9 Ом = 3А если у Вас драйвер тянет 3А , то все ок

Схема взята отсюда realstrannik.com/forum/etalon/197-invert...rukami?start=18#9667

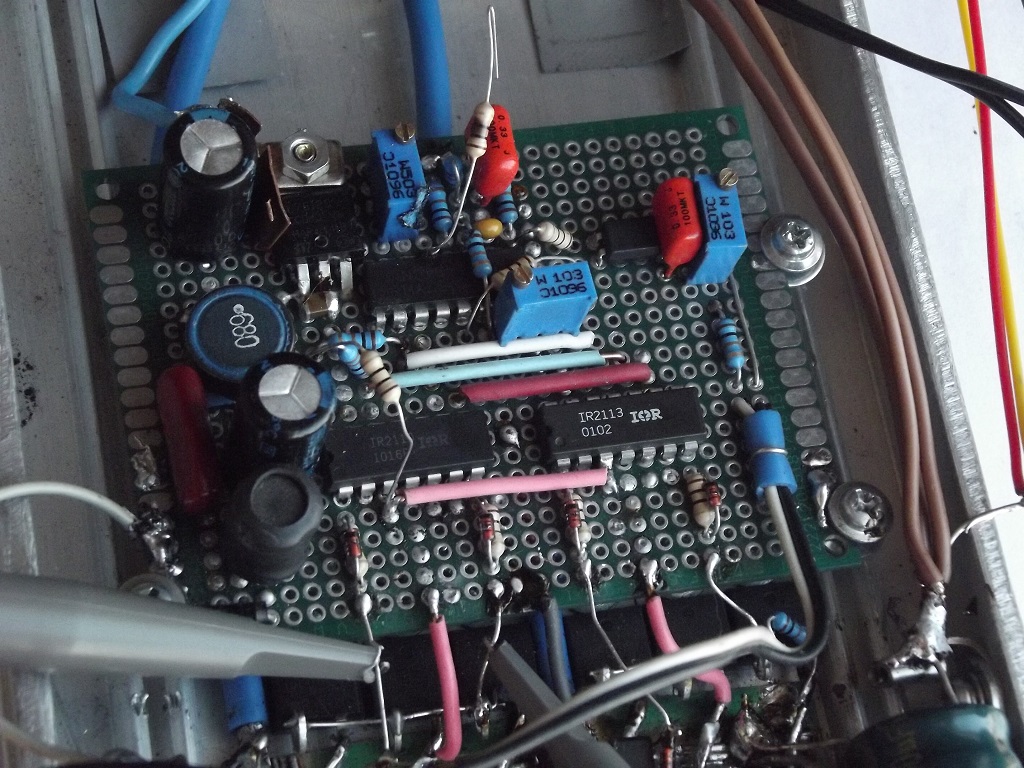

Стандартная схема моста TL494 + IR2110
При изменении напряжения обратной связи TL494ка отрабатывает нормально, с IR2110 на всех затворах транзисторах скважность меняется, а на выходе моста нет, так и идёт с 50% скважностью.
Подскажите что не так?

это как так?
осцилку в студию

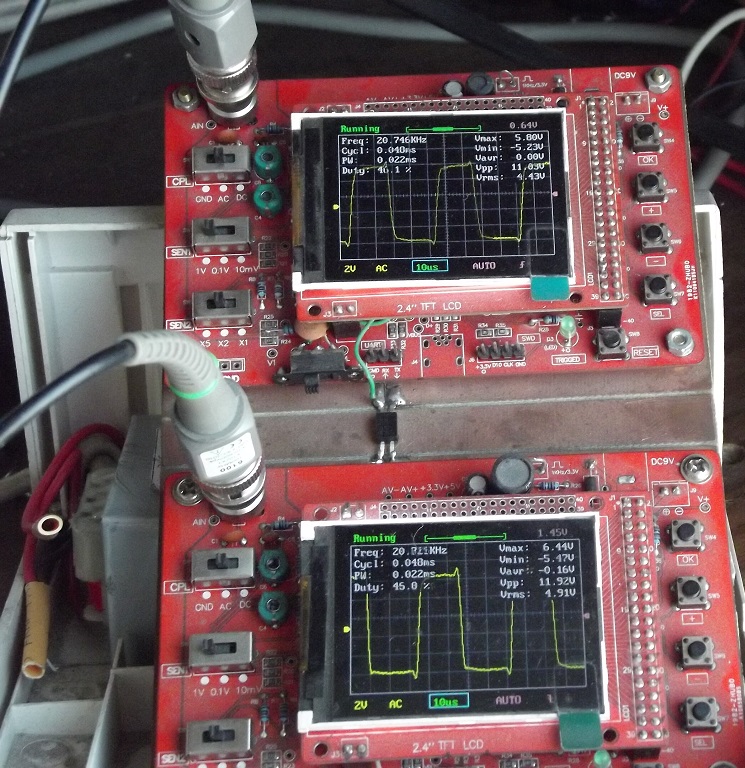

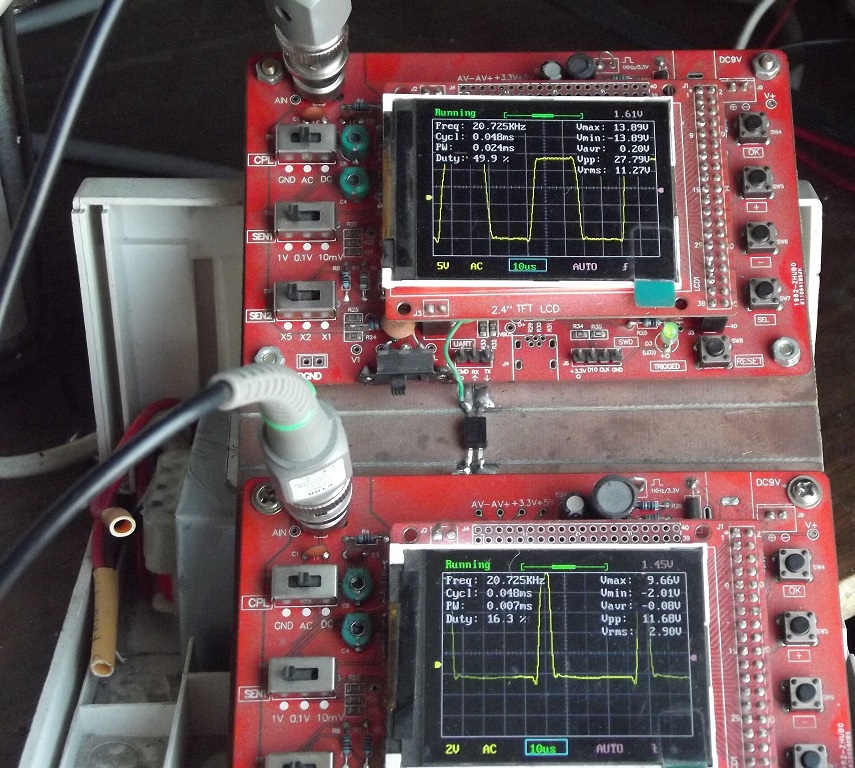

Верхний и нижний затвор


Вверху выход с полумоста
Внизу нижний затвор

Господа! Большинство проблем на форуме не решается, а создаются проблемы новичкам, Да простит меня Эталон.
Не создавайте инв от 12в более 1000вт (гиб) и более 500вт с трансом. это раз.
Пробежитесь по свалке, пара БП АТХ и пара материнок всегда найдётся. из БП выбросьте всё лишнее. (ТЛ494 99,9% целая. На мамках есть куча транзюков на 30в, Без запаса, но при хорошем снабе потянут. + эти транзисторы хорошо работают на частотах более 200кгц, в отличии от набивших оскомину на форуме. да и с родного транса можно 700вт отжать,
Практически бесплатный ДС\ДС. У Вас есть. Это два.
Не повторяйте ошибки других, На ЕГшку есть дока там килограмовый инв, не меняйте ни чего и будет счастье.
ЕГшка прекрасное Китайское чуда но не стоит так издеваться. Бустер питание расчитано под конкретные транзюки, а Вы Что делаете??? Про кондюки ао вторичке по 70 000мкф можно только матом. Это самоубийство.
Есть элементарные правила, не стоит забывать и законы физики.

[quote="Yuriy" post=73389
Всем удачи. Продолжайте ставить резюки паралельно G-S, диоды паралельно Rg и сидите на частотах 20-60 кГЦ, ставить 100А ключи туда куда хватит 10А, про БЖТ вообще молчу., приношу свои извинения, если кого обидел.[/quote]


Вот вы хаиие что мы ставим транзюки на 100а и не лезем на частоты выше 100кгц.

Только разница вся в том что мы то не делаем платы для завода нам нужен инвертор для себя в количестве 1 шт жалательно из хлама. Поэтому и ставят там транзисторы на 100а и не лезем на частоты большие так как бывает и обмотка и сердечник из мусора да и не знаем мы как идеально плату разводить да и не особо к этому и стремимся так как инвертор нужен 1 шт. А вы свысока умные вещи все рассуждает вот взяли бы да выложили печатку ДС для простого народа который не заинтересован в коммерческом проекте. Пока рабочий печатку выложил только эталон да и то со своей спецификой.

Yuriy пишет: Далеко не все ОК, G транзистора должен выдержавать такой заряд, также транзюк и драйвер должен выдерживать ускорения напряжений и токов

Это что то новенькое, осталось только понять что такое ускорение напряжения и тока?

G транзистора должен выдержавать такой заряд

Улыбнуло. Электрод отготит? Или вывод транзистора не выдержит?
Большие токи обусловлены большой емкостью затвора. Главное что бы драйвер справился

P.S. советую свои высказывания подкреплять теорией
А сказать что молния это божьи стрелы проще всего
