ТЕМА: Инвертор синус 50 Гц своими руками

Инвертор синус 50 Гц своими руками 2 года 5 мес. назад #9386

  • Эталон+
  • Эталон+ аватар
  • на форуме
  • Модератор
  • Сообщений: 1044
  • Спасибо получено: 733
Эту тему хочу посвятить тому как можно сделать инвертор практически любой мощности, все зависит только от Ваших фантазий и финансовых возможностей.
Гости не могут отвечать на сообщения.
Спасибо сказали: RealStrannik, lari, YASENь, SergeiNSK, lensk1964, RAV_UA, MegaVolt, strio, skozirev, Yurij, Apostol, KIV-12041981, Евгений84, vladmir67, Brehardino, diver52, GadJivuchi, Alvis, naiclub, MerTV, Olegolegk, suhoi

Инвертор синус 50 Гц своими руками 2 года 5 мес. назад #9462

  • zeleniy
  • zeleniy аватар
  • Не в сети
  • Давно я тут
  • Сообщений: 125
  • Спасибо получено: 59
Давай подробней, как осуществляется стабилизация вых напряжения и форма синуса?
Гости не могут отвечать на сообщения.

Инвертор синус 50 Гц своими руками 2 года 5 мес. назад #9476

  • Эталон+
  • Эталон+ аватар
  • на форуме
  • Модератор
  • Сообщений: 1044
  • Спасибо получено: 733
Хочу начать немного издалека :)
Живу в частном доме в селе, иногда бывает что происходят отключения Эл.энергии,
оно особо не напрягает но в весенний период это проблема так как у меня свое хозяйство (куры утки гуси )ну и так далее.
и как раз в этот период идет закладка инкубатора , а самый пик отключения происходит именно с весны до середины лета.

приходилось пользоваться бесперебойниками от компов с модифицированной синусоидой
и бензо-генератором

от бесперебойников (с пародией на синус) инкубатору тяжко :) в нем трансформаторы и моторы которые этого не любят
от бензогена много шума да и бензин жрет

Надо было чтото думать
да и была мысль вообще перевести питание всего дома на альтернативу (ветряк панели)пока :)

И так начал я мудрить B)
начало было так....

Гости не могут отвечать на сообщения.
Спасибо сказали: vi74te, SergeiNSK, volchym, lensk1964, serp, andrei-pugaev@mail.ru

Инвертор синус 50 Гц своими руками 2 года 5 мес. назад #9477

  • Эталон+
  • Эталон+ аватар
  • на форуме
  • Модератор
  • Сообщений: 1044
  • Спасибо получено: 733
То что творится на ключах можно посмотреть тут...
Гости не могут отвечать на сообщения.
Спасибо сказали: SergeiNSK, MegaVolt, Blik78, naiclub, serp, andrei-pugaev@mail.ru

Инвертор синус 50 Гц своими руками 2 года 5 мес. назад #9483

  • Эталон+
  • Эталон+ аватар
  • на форуме
  • Модератор
  • Сообщений: 1044
  • Спасибо получено: 733
Далее вот что получилось


Гости не могут отвечать на сообщения.
Спасибо сказали: SergeiNSK, lensk1964, naiclub

Инвертор синус 50 Гц своими руками 2 года 5 мес. назад #9484

  • Эталон+
  • Эталон+ аватар
  • на форуме
  • Модератор
  • Сообщений: 1044
  • Спасибо получено: 733
Достаточно упорно я порылся в этом направлении...
и нашел ряд недостатков..
один и немаловажный это как формируется шим для нарезки синуса в данных схемах..
при просадке питающего напряжения и большой нагрузке проц пытаясь вытянуть напругу на выходе выдает на ключи четьли не меандр ключам от этого нелегко и порой доходит до их уничтожения
еще один из недостатков это жесткий старт
ну и наконец цена материнки от инвертора

так что это направление было мной закрыто

И о чудо :)
попадается мне китайская платка на чипе EG8010 которая заточена именно для формирования синуса в инверторах
и что самое примечательное её цена в районе 10 баксов

заказал я это чудо в виде набора
Инвертор 4000Ватт
вернее выходная часть DC-AC
и вот что с этого всего стало выресоввываться
Гости не могут отвечать на сообщения.
Спасибо сказали: Holod-22, lari, DIMART, vi74te, SergeiNSK, Leo-1, naiclub, andrei-pugaev@mail.ru

Инвертор синус 50 Гц своими руками 2 года 5 мес. назад #9491

  • Эталон+
  • Эталон+ аватар
  • на форуме
  • Модератор
  • Сообщений: 1044
  • Спасибо получено: 733
Гости не могут отвечать на сообщения.
Спасибо сказали: SergeiNSK, lensk1964, nikos, naiclub

Инвертор синус 50 Гц своими руками 2 года 5 мес. назад #9494

  • Эталон+
  • Эталон+ аватар
  • на форуме
  • Модератор
  • Сообщений: 1044
  • Спасибо получено: 733
Ну и далее развитие темы

Гости не могут отвечать на сообщения.
Спасибо сказали: Man_Oleg, SergeiNSK, avu2015, Pril, nikos, naiclub

Инвертор синус 50 Гц своими руками 2 года 5 мес. назад #9511

  • Эталон+
  • Эталон+ аватар
  • на форуме
  • Модератор
  • Сообщений: 1044
  • Спасибо получено: 733

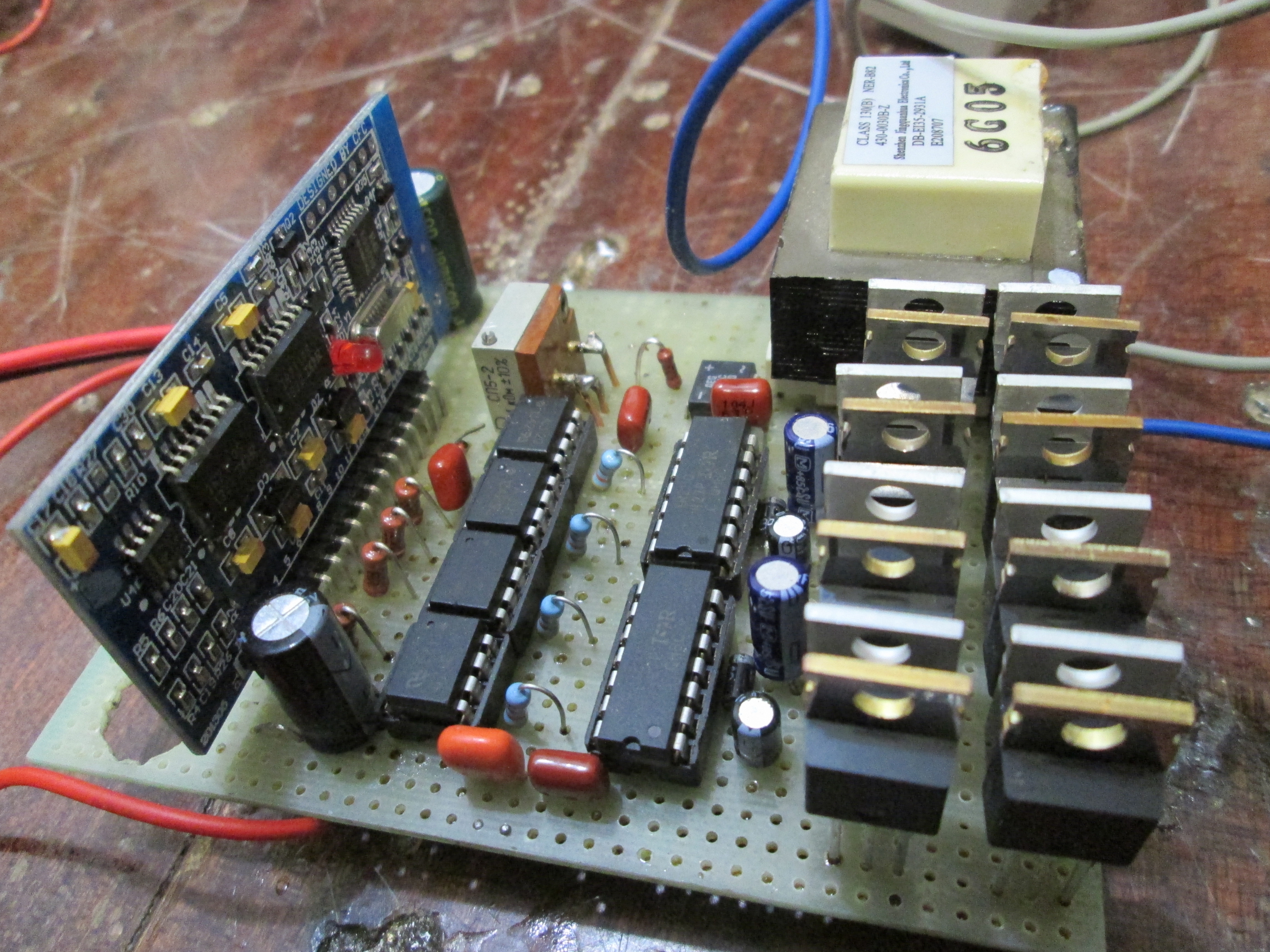

Немного был усилен выходной каскад драйверов
для питания нескольких запарралеленый ключей


Гости не могут отвечать на сообщения.
Спасибо сказали: Man_Oleg, SergeiNSK, lensk1964, avu2015, nikos, slayzer, naiclub

Инвертор синус 50 Гц своими руками 2 года 5 мес. назад #9524

  • asni
  • asni аватар
  • Не в сети
  • Завсегдатай
  • Сообщений: 231
  • Спасибо получено: 77
Спасибо Эталон+. Посмотрите сайт А-электроника Новосибирцев,откроете многое для себя и намного дешевле.Хотя кому как,Вы прекрасный электронщик!!
Гости не могут отвечать на сообщения.
Спасибо сказали: Эталон+, dozor, YASENь, karnel

Инвертор синус 50 Гц своими руками 2 года 5 мес. назад #9527

  • Эталон+
  • Эталон+ аватар
  • на форуме
  • Модератор
  • Сообщений: 1044
  • Спасибо получено: 733
Этот сайт я просматривал.
не думаю что это будет дешевле
и надежнее
Гости не могут отвечать на сообщения.
Спасибо сказали: SergeiNSK, naiclub

Инвертор синус 50 Гц своими руками 2 года 5 мес. назад #9529

  • Эталон+
  • Эталон+ аватар
  • на форуме
  • Модератор
  • Сообщений: 1044
  • Спасибо получено: 733
Сегодня постараюсь снять видео работы платы EG8010+IR2110
с трансформаторным выходом
Гости не могут отвечать на сообщения.
Спасибо сказали: SergeiNSK

Инвертор синус 50 Гц своими руками 2 года 5 мес. назад #9565

  • Эталон+
  • Эталон+ аватар
  • на форуме
  • Модератор
  • Сообщений: 1044
  • Спасибо получено: 733
Вот даташит на этот модуль

Вложенный файл:

Имя файла: EG8010.pdf
Размер файла:1,246 KB
Гости не могут отвечать на сообщения.
Спасибо сказали: Holod-22, SergeiNSK, skraga

Инвертор синус 50 Гц своими руками 2 года 5 мес. назад #9608

  • Эталон+
  • Эталон+ аватар
  • на форуме
  • Модератор
  • Сообщений: 1044
  • Спасибо получено: 733
Вариант с трансформаторным выходом
Гости не могут отвечать на сообщения.
Спасибо сказали: lari, prototup13@yandex.ru, nikos, Yurij, skraga, Blik78, andrei-pugaev@mail.ru

Инвертор синус 50 Гц своими руками 2 года 5 мес. назад #9610

  • Bronepoezd
  • Bronepoezd аватар
  • Не в сети
  • Завсегдатай
  • Сообщений: 246
  • Спасибо получено: 83
Эталон+ пишет:
Эту тему хочу посвятить тому как можно сделать инвертор практически любой мощности, все зависит только от Ваших фантазий и финансовых возможностей.
Сделать можно ВСЁ. Каков КПД данного инвертора?
Гости не могут отвечать на сообщения.

Инвертор синус 50 Гц своими руками 2 года 5 мес. назад #9611

  • Эталон+
  • Эталон+ аватар
  • на форуме
  • Модератор
  • Сообщений: 1044
  • Спасибо получено: 733
90-97% зависит от нагрузки
Гости не могут отвечать на сообщения.

Инвертор синус 50 Гц своими руками 2 года 5 мес. назад #9615

  • Bronepoezd
  • Bronepoezd аватар
  • Не в сети
  • Завсегдатай
  • Сообщений: 246
  • Спасибо получено: 83
Скорее 70-75%. Как и у всех инверторов подобного типа. Может и меньше.
Гости не могут отвечать на сообщения.

Инвертор синус 50 Гц своими руками 2 года 5 мес. назад #9623

  • Эталон+
  • Эталон+ аватар
  • на форуме
  • Модератор
  • Сообщений: 1044
  • Спасибо получено: 733
Самый худший результат у меня был 84%
Гости не могут отвечать на сообщения.
Спасибо сказали: slayzer, naiclub
