Инвертор синус 50 Гц своими руками

Efisher пишет:

CyberLab пишет: Каким образом получить 50 Гц с высокочастотным трансформатором? Есть схема?
На ум приходит схема с несколькими ВЧ трансами и формирование синусоиды в виде ступенек

Вот все давно придумано по доступной цене.
://ru.aliexpress.com/item/1PC-48V-3000W-Pure-Sine-Wave-Power-Frequency-Inverter-Board/32687685774.html?scm=1007.13338.71800.000000000000000&pvid=a5c421b6-37e7-4862-9275-a410d72569d5&tpp=1

ШЛАК .печатки с километровыми дорогами и с поворотами разворотами . больше 1 кило с них брать не стоит особенно с теми ключами что они отправляют

Добрый вечер! Ни кто не пробовал использовать ИБП от компьютеров вместо DC-DC на мощностях до 300 Вт? Готовая конструкция.

Dir пишет: А это не повредит?

Я извиняюсь. Цитировал сообщение , но цитата куда то испарилась

Это Вы по поводу резюка и диода? Что их выкинуть нужно?))
Не знаю. Что пока делать? Но тут советов определенных не дали.

пока как то так

А с оптикой не планируете а то как ляснет. Вы ж не китай где купить стм с прошивкой.

на чем угодно можно

скоро поступят в продажу

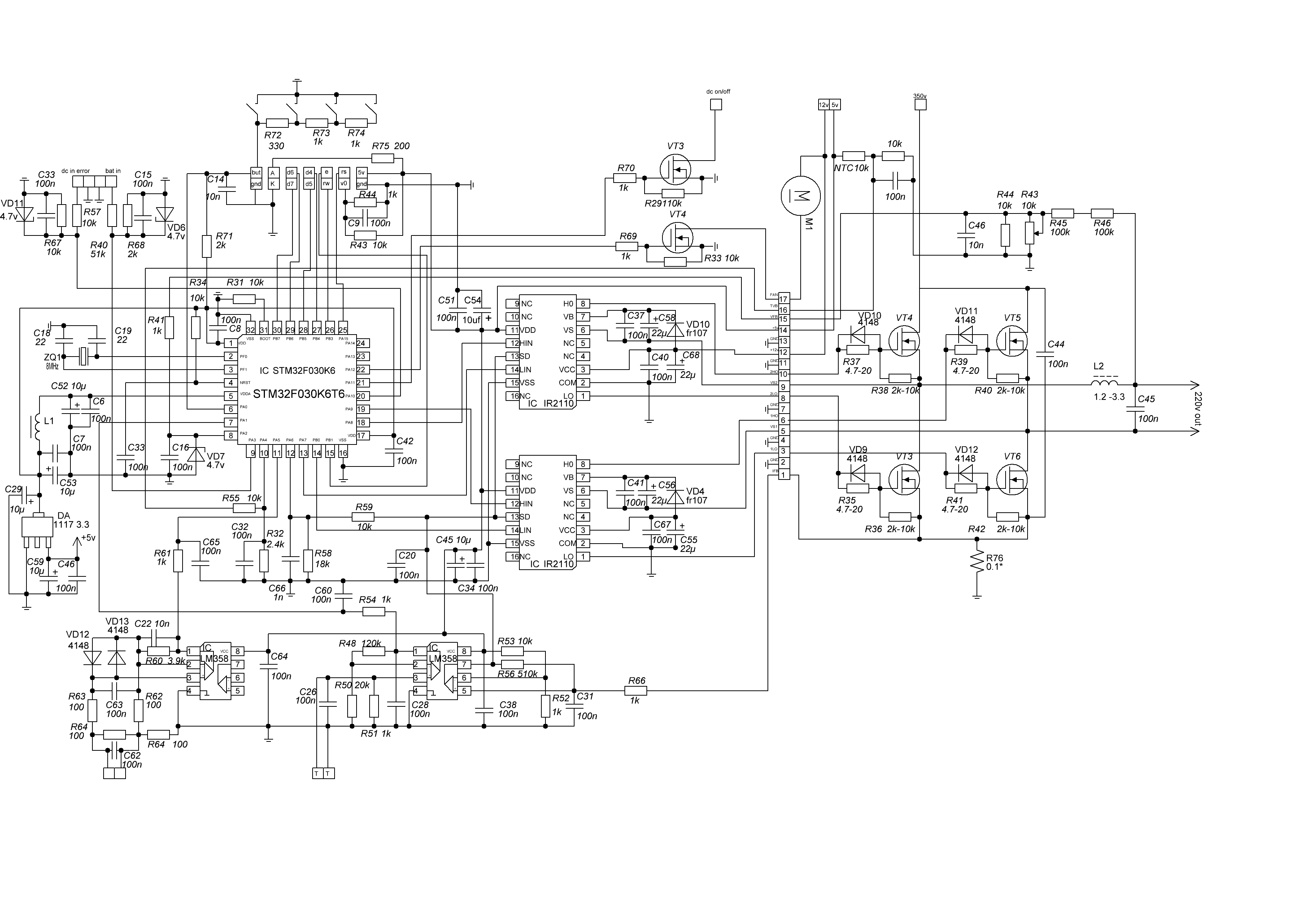

Хочу спросить. В затворы ключей резюки 4.7 Ом нужно ставить по маркировке или по прибору? Что бы ровно 4.7 было?
Или более повышать соративление, что бы убрать завал фронта?

Dir пишет: Хочу спросить. В затворы ключей резюки 4.7 Ом нужно ставить по маркировке или по прибору? Что бы ровно 4.7 было?
Или более повышать соративление, что бы убрать завал фронта?

резистор от 4,7 до 20 Ом , это ограничительные резисторы его небольшой разброс, ни как не повлияет на фронт сигнала. Они ограничивают ток затвора, что бы не перегрузить драйвер
В идеале без них фронты бы улучшились, но тогда драйвер может сгореть
Вот у меня вопрос по диоду который установлен в параллель этому резистору. Яне вижу в нем смысла, так как через резистор 4,7 Ом емкость затвора быстрее разрядится, чем через этот маломощный всего 150мА диод
Или все же у него другое назначение?
