Слабо так ????

Юрий М...

//у меня кум 3 квт шарманка антенна проводом 0.36мм под крышей. антенна сгорела//
Утечка с изоляторов гдето , а возможно и перекрытие изоляторов ...Ещё вариант , - превышен уровень ИОНИЗАЦИИ для данных размеров . В каком диапазоне ? если 6мгц то размер полотна около 50 метров или по четвертушке - около 12 метров . Если по дереву крыши то 100% утечка в местах крепления ...
ИОНИЗАЦИЯ - это таки дикая утечка . В темноте видно как сиреневые факела с шагом гдето в 1-2мм ..//.

Продолжаем тему слабо так !!!

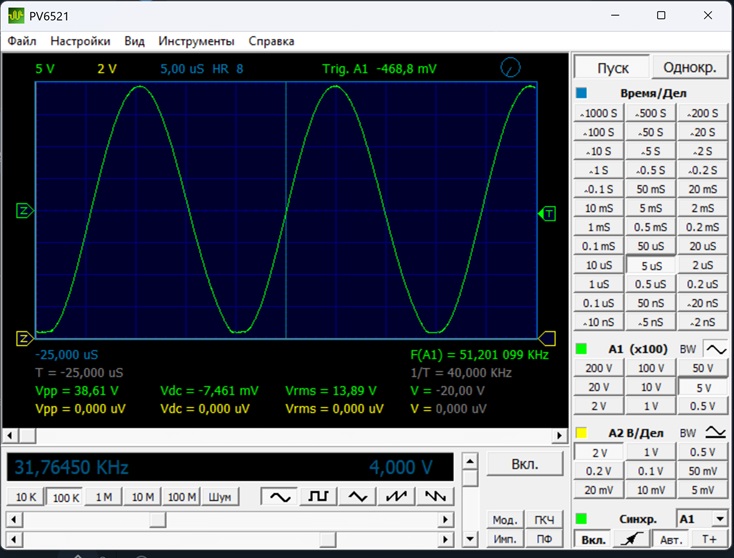

на скрине синус , потребление 10 микроампер 19 вольт , размах синуса 38 вольт


схема собрана на 1 транзисторе

ЖекаК пишет:

Xrom пишет:

Продолжаем тему слабо так !!!

на скрине синус , потребление 10 микроампер 19 вольт , размах синуса 38 вольт


схема собрана на 1 транзисторе

ВНИМАНИЕ: Спойлер! [ Нажмите, чтобы развернуть ] [ Нажмите, чтобы скрыть ]

Приветствую, Алексей.
Осмелюсь предположить из увиденного. Это всего лишь мнюха, не более. Снизу генератор, эпюра сверху. Сверху частота почти вдвое выше. Было такое, вроде бы ага... Поигрался триггером по верхушке положительной полуволне и увидел синус в синусе с затуханием. Биение частот, так мнюха говорит. ЗаиС верно подметил, для создания "помидорки" достаточно четвертинки.

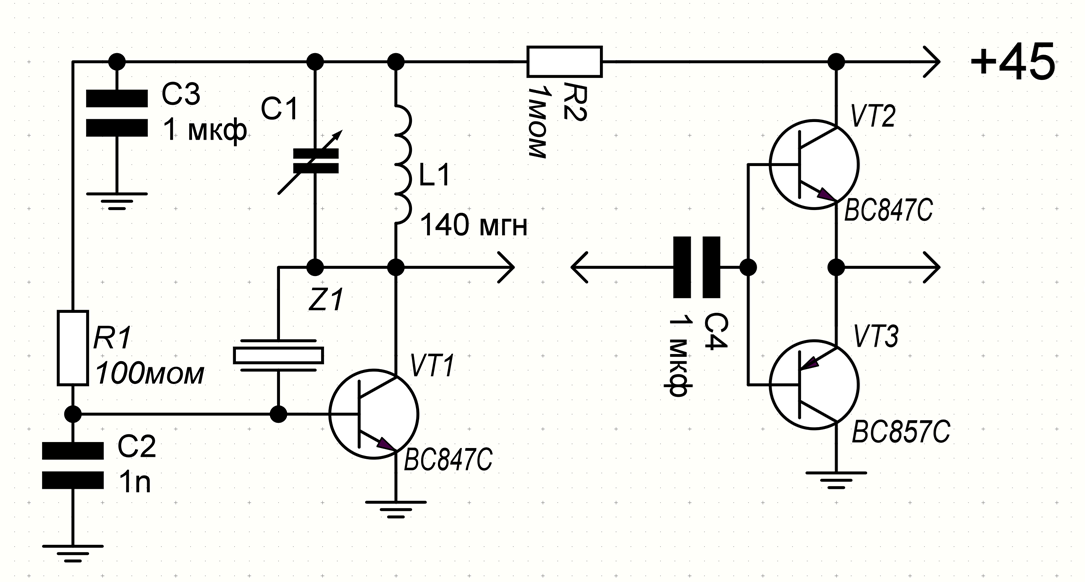

генератор отключен , генерит сам транзистор с дросселем в коллекторе ну и кварц , позже выложу схему

я тоже нет-нет да занимаюсь мелкотой! К примеру "устал" от того, что постоянно "рвут" кабель к наушникам да и внешний шум "забивает" саму инфу ...особенно когда идёт юмор или мистерия ...

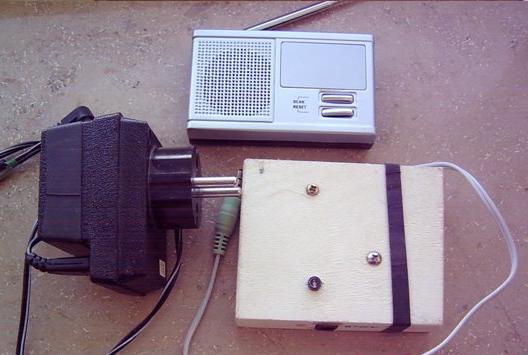

Сделал микропередатчик по простому . Радиус действия от телика до кухни . Приёмник - стандартный (мелкогаббаритный) УКВ ...

Да , и интересный вопрос :
намотал на фер/стержне 2-е одинаковых катушки (в одну сторону) ...обычный бифиляр ...но вот таки хохма - сигнал на концах катушек должен быть в ФАЗЕ т-е взаимокомпенсироваться ! А он складывается ?? На межкатушечную ёмкость проверял - есть незначительная и к делу не относится ....а вот феррит конкретно обжигает током ВЧ что также странно ??!

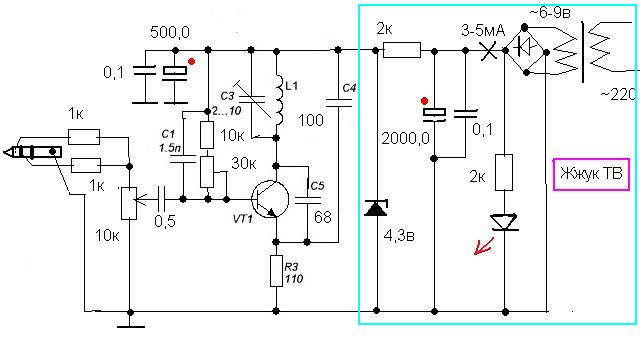

Схемка для ТВ - обычная 3-х точка (довольно слабовата) Но до кухни достаёт ... Сигнал с телика пришлось обьеденить т.е стерева нет!

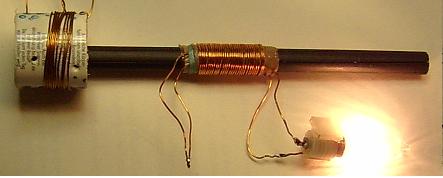

Индикация бифа : На фото обмотки соеденены в параллель . Почему лампочка схетит - ХЗ? .

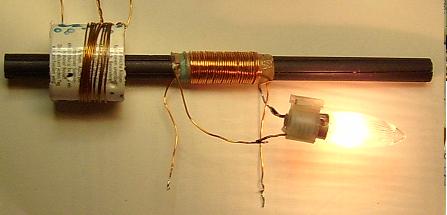

На фотке катушки в последовательном фазировании (общая цепь РАЗОМКНУТА ! ) Лампочка полыхает! Т.е. обычный разворот одной из катушек привёл к согласованию РАЗОМКНУТОЙ индуктивности! ... ?? Ещё раз - проверял на величину ёмкостной связи между катушками - дохляк (мизер неловленный )


Поискал нонсенс в феррите ...таки определилось чтото непонятное ...фотки в следующий раз...ПОка - феррит непонятной проницаемости (но от ширпотреба) По всей длинне идут разрезы . Другие ферриты без разрезов НЕ склонны к эффекту .
Эффект - пучность напряжения на длинне феррита (около 30см) , что и выразилось в обжигании пальцев руки ....Генерация накачки около 5мгц. Контроль либо ЛДс, либо неонкой ...
Довольно интересно наблюдать свечение газонаполненных ламп от голимого феррита!
