Анализ установки Васмус

Кто-нибудь заметил что на качере нет фитонки, как такое может быть? Или не видно из-за фигового качества видео?

Russo пишет: Кто-нибудь заметил что на качере нет фитонки, как такое может быть? Или не видно из-за фигового качества видео?

Я уже сто раз это объяснял и показывал. И Сталкер это показывал когда повторил что я ему говорил. И вам все мало. Руками сам попробуй.
Есть такой прибор называется ГИР вот и разберись как он работает, только не с учебников.
Фитонку вообще можно загасить, а качер уронить в потребление к нулю. И все это делается второй катушкой.
И почему вы решили что плата это муляж?

RuslanX пишет: Я уже сто раз это объяснял и показывал. И Сталкер это показывал когда повторил что я ему говорил. И вам все мало. Руками сам попробуй.
Есть такой прибор называется ГИР вот и разберись как он работает, только не с учебников.
Фитонку вообще можно загасить, а качер уронить в потребление к нулю. И все это делается второй катушкой.
И почему вы решили что плата это муляж?

По мере появления свободного времени работаю над схемой из первого видео Васмуса. Все узлы отлажены по отдельности: модулятор, качер, тунельник.

По поводу фитонки не помню твоих объяснений, а видео Сталкера по теме Васмуса вообще никогда не видел. Что такое ГИР? Поисковик показывает ссылки на актёра - Ри́чард Гир
Я знаю про второй режим качера, когда он переходит на высокую частоту и потребление падает. Предполагаю, что тунельник предназначен для того чтобы "вытолкнуть" его из этого режима. Но у меня не получается воздействовать тунельником на этот режим.

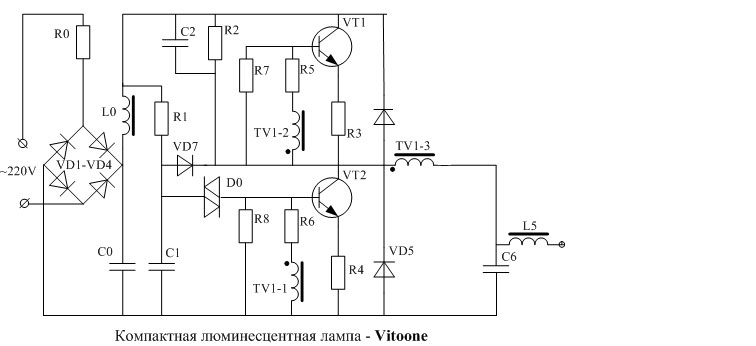

Можешь показать как ты подключал медную "спираль" в схеме энергосберегайки?

Russo, я там в теме Капанадзе подкинул дров в топку
Помнишь, ты спрашивал, почему к деталям на радиаторах идут по два провода?
Потому что диоды
Схема в ветке Капы
Разбирайтесь

Для Russo
Что такое Гир?
При конструировании и настройке радиоаппаратуры, весьма полезен такой остроумный
прибор как гетеродинный индикатор резонанса. Прибор, в большинстве случаев, довольно
прост и может быть изготовлен даже начинающим радиолюбителем.
Применяется, в основном для измерения частоты резонанса в колебательных контурах
радиоаппаратуры. С помощью ГИР, можно также измерять емкости конденсаторов и
индуктивности катушек, измерять резонанс антенны.
Гетеродинный – значит генерирующий колебания высокой частоты. У генератора ВЧ нашего
прибора, катушка колебательного контура вынесена наружу и выполнена на манер этакого
щупа. Принцип измерений основан на том факте, что в случае настройки на одну частоту двух
близко расположенных контуров, они входят в резонанс и наблюдается "отсос" энергии
колебаний из одного контура в другой. Колебательный контур ГИРа перестраиваемый - имеет
переменный конденсатор с проградуированной шкалой.
Чтобы определить частоту резонанса исследуемого контура, катушку ГИРа (или катушку
связи) подносят к контуру и изменяя частоту прибора, добиваются минимума показаний
индикатора. Настройка довольно «острая». Этакий провал стрелки индикатора. Искомую
частоту считывают со шкалы.

Vikt1 пишет: Да, Берсерк, посмотрим на реакцию на дрова

Похоже ноль реакции
Проскакивала информация, что Капа до того как наткнулся на эффект, занимался двигателем на воде, на сколько это правда, не знаю
Все видят в видео банки только два провода к каждому радиатору

berserk, дрова Капы в другую топку. Тут работаем с телегой Васмуса.

Russo пишет: berserk, дрова Капы в другую топку. Тут работаем с телегой Васмуса.

Согласен
Надо было тебе в личку кинуть ссылку на пост со схемой

amnpk пишет: Для Russo
Что такое Гир?
При конструировании и настройке радиоаппаратуры, весьма полезен такой остроумный
прибор как гетеродинный индикатор резонанса. Прибор, в большинстве случаев, довольно
прост и может быть изготовлен даже начинающим радиолюбителем.
Применяется, в основном для измерения частоты резонанса в колебательных контурах
радиоаппаратуры. С помощью ГИР, можно также измерять емкости конденсаторов и
индуктивности катушек, измерять резонанс антенны.
Гетеродинный – значит генерирующий колебания высокой частоты. У генератора ВЧ нашего
прибора, катушка колебательного контура вынесена наружу и выполнена на манер этакого
щупа. Принцип измерений основан на том факте, что в случае настройки на одну частоту двух
близко расположенных контуров, они входят в резонанс и наблюдается "отсос" энергии
колебаний из одного контура в другой. Колебательный контур ГИРа перестраиваемый - имеет
переменный конденсатор с проградуированной шкалой.
Чтобы определить частоту резонанса исследуемого контура, катушку ГИРа (или катушку
связи) подносят к контуру и изменяя частоту прибора, добиваются минимума показаний
индикатора. Настройка довольно «острая». Этакий провал стрелки индикатора. Искомую
частоту считывают со шкалы.

Вот главная ошибка (выделил жирным). Во первых катушки не девочки легкого поведения, что бы что то сосать.
Второй контур к которому подносишь ГИР начинает работать как пассивный ретранслятор. Только с запаздыванием на 90 гр.
При взаимодействии контуров в слабой емкостной или индуктивной связи. Энергия пассивного контура будет давить генерирующий.
Есть такой эффект когда два таких контура входят в режим биений, а потом происходит развод по сторонам как на ринге. Оба контура замолкают (как бы), но возникает третья частота. Которая не относится не к одной их гармоник. На этот счет есть только гипотезы,

Russo как ты можешь запустить тунельник ? А самое главное как ты его запустишь в нужный момент? Он у тебя не имеет управления (а точнее вся система не имеет синхронизации). Вот та плата на которую вы говорите фейк и есть синхронизатор. И представляет из себя сверх регенеративный приемник (или любой другой). Который питается от дросселя с электроудочки. Я вам сто раз говорил, составьте блок схему и разберите все узлы что и по чем.
А для начала запусти качер и настрой второй контур, когда появятся биения качер притухнет. Если нет спектроанализатора сделай простой детекторный приемник с широким диапазоном и с его помощью будешь знать что творится в эфире. Вот с этого начинай и сделай видео скинь сюда и посмотрим что у тебя получилось.
Вот для примера схема, В инете их тьма.

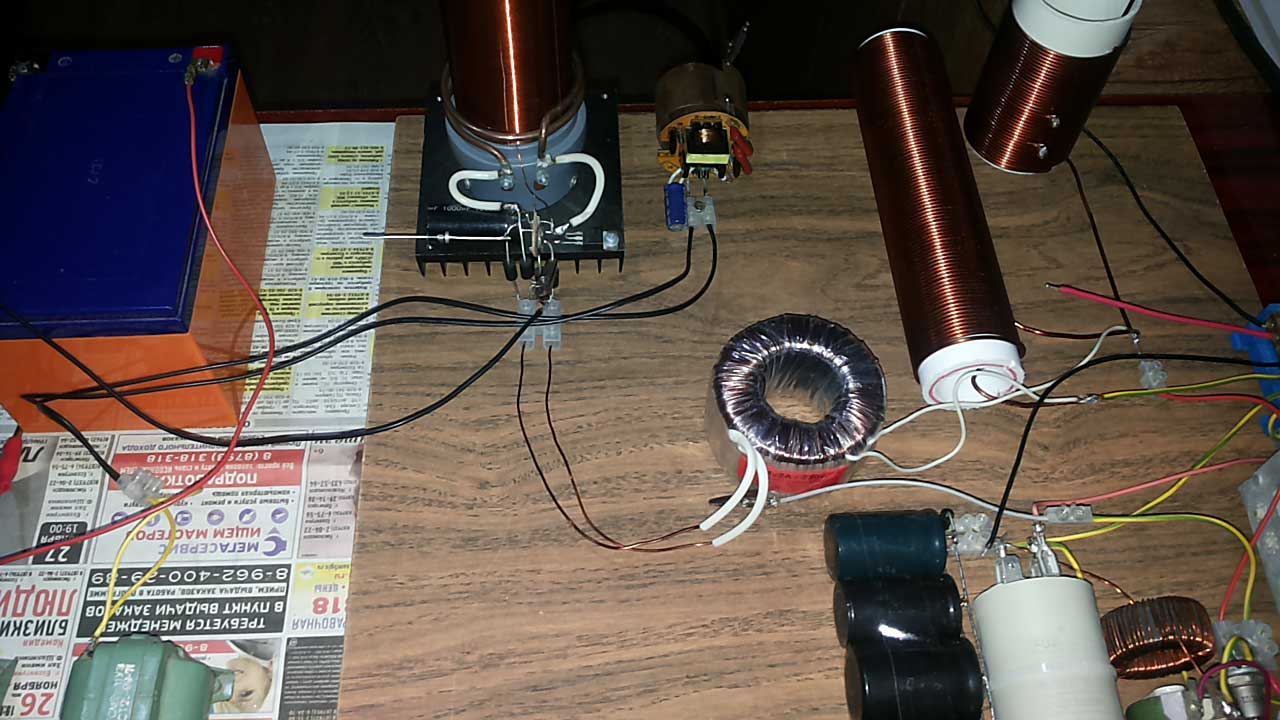

Опробовано "это" -
Потребление качером 20 вт. Понятно теперь зачем такой массивный радиатор.
Лампочка на 15 вт. Горит на номинал. Замеры косвенные - нагрузка под ВВ ВЧ.
В сепараторе себя хорошо зарекомендовали BYM26C. Другие греются и "протекают". Испробованы разные тиристоры и сисмисторы, остановился на ку202н. Эффективность зарядки Со зависит от расположения Lo относительно ВВ кат.качера.
