Анализ установки Васмус

asni пишет: Тю.... а где транс из пермаллоя,вот этот транс и есть изюм от дяди Васи,о котором он так молчит... что зубы ломит. ОН,дядя Вася хотя и не стоматолог но знает толк в этом трансформаторе... о нем мы можем только подозревать и догадыватся !! О нем не сказано ни слова,хотя это ноу-хау в электронике и информация сугубо конфиденциальная и ее клещами не вытянуть из дяди Васи.... имеется ввиду язык не вытянуть... дядя Вася партизан однако !!

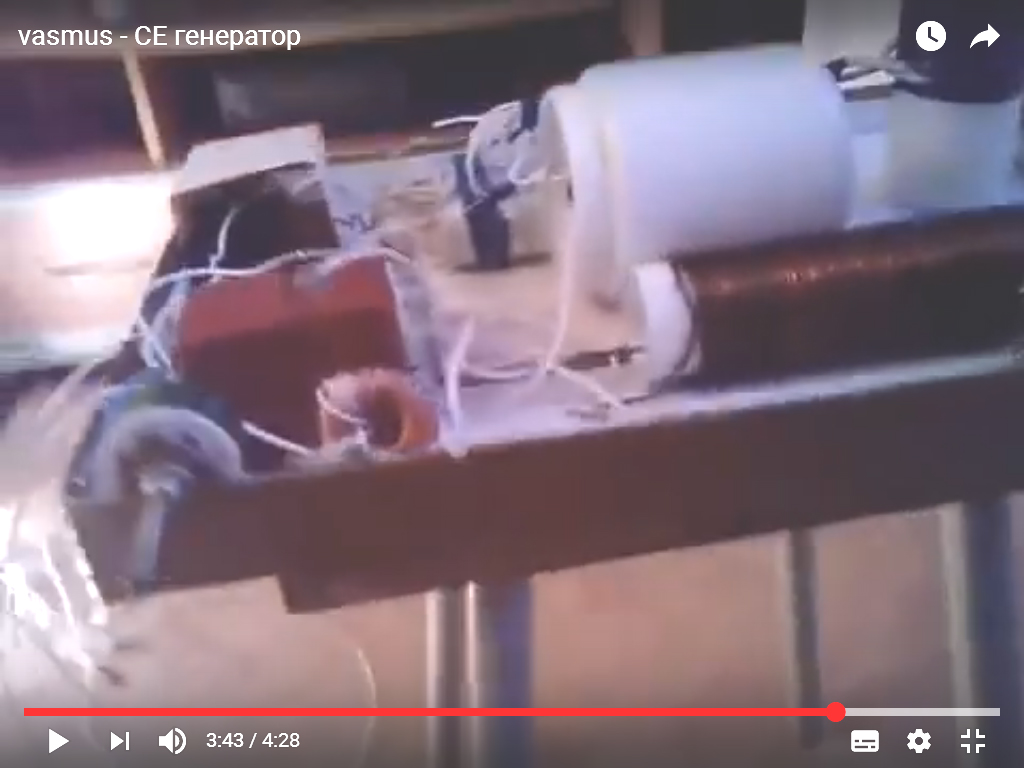

В первой установке нет пермалоевого транса, его даже спрятать негде. Под картонкой видно что там почти пусто, всё место занимает релюха. А вот тунельник возможно был, но не в таком виде как в следующих видюхах. Например "антенну" тунельника в виде плоской катухи можно было расположить под керамической плиткой на которой установлен качер.

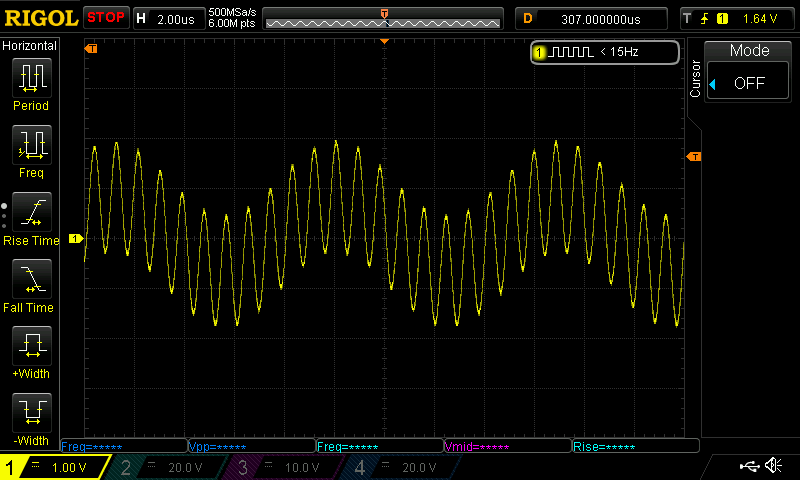

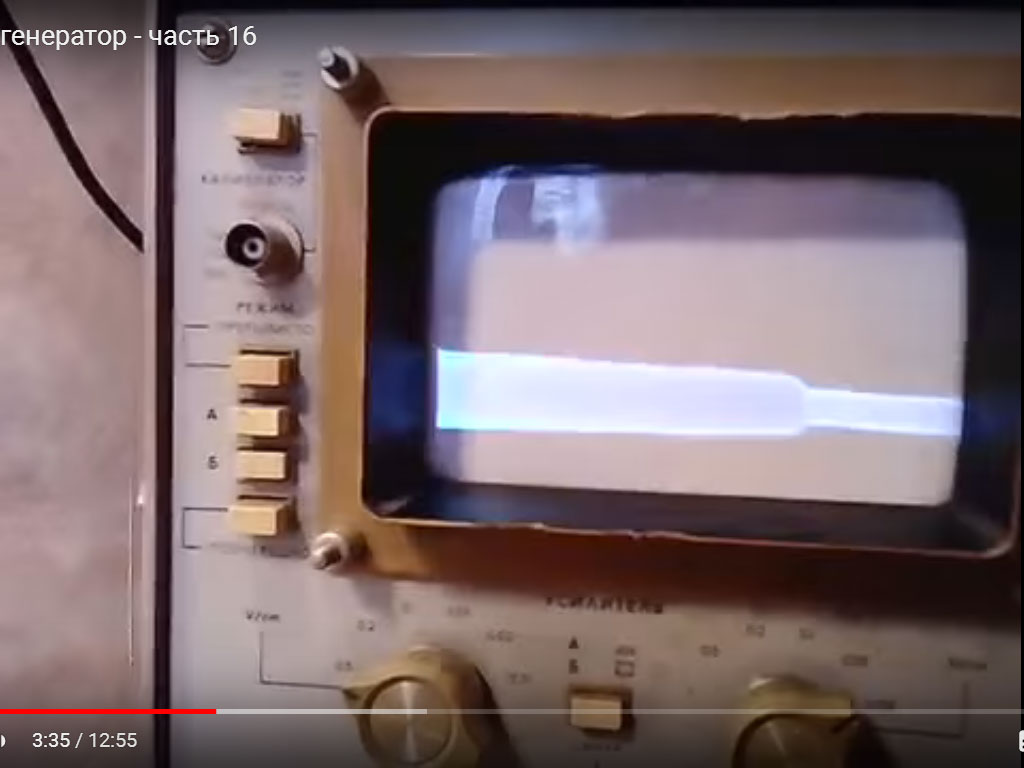

На этой осциллограмме Васмус говорит что тонкая полоса это качер, а широкая - это обратная отдача. Согласно теории Васмуса, это наверное то поле которое возвращается с удвоенной силой.


В схеме работают два генератора которые излучают, это качер и тунельник. Широкая полоса это не обратная отдача, а сложение полей тунельника и качера.

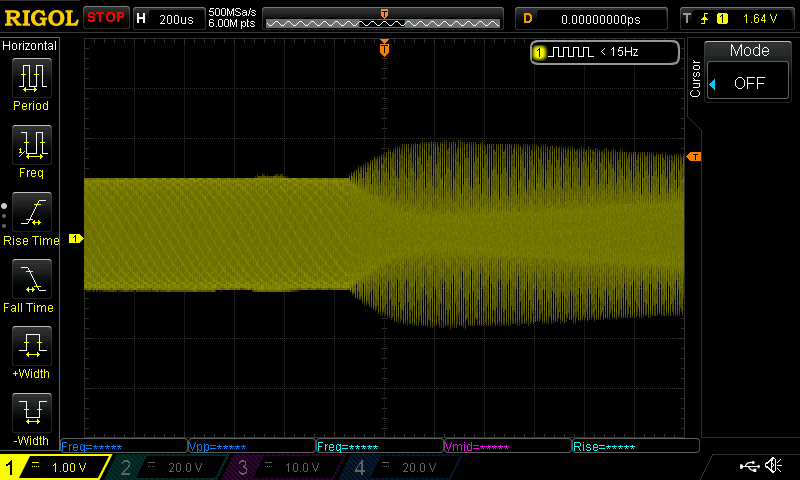

Широкая полоса в развёрнутом виде.




В чём сила БРАТ?

Магнитные поля складываются "на ура".

Russo пишет:

ВНИМАНИЕ: Спойлер! [ Нажмите, чтобы развернуть ] [ Нажмите, чтобы скрыть ]

На этой осциллограмме Васмус говорит что тонкая полоса это качер, а широкая - это обратная отдача. Согласно теории Васмуса, это наверное то поле которое возвращается с удвоенной силой.

В схеме работают два генератора которые излучают, это качер и тунельник. Широкая полоса это не обратная отдача, а сложение полей тунельника и качера.

Широкая полоса в развёрнутом виде.

ВНИМАНИЕ: Спойлер! [ Нажмите, чтобы развернуть ] [ Нажмите, чтобы скрыть ]

В чём сила БРАТ?

Самое в точку!

Сходил на рыбалку с удочкой.

Любопытный улов получился.

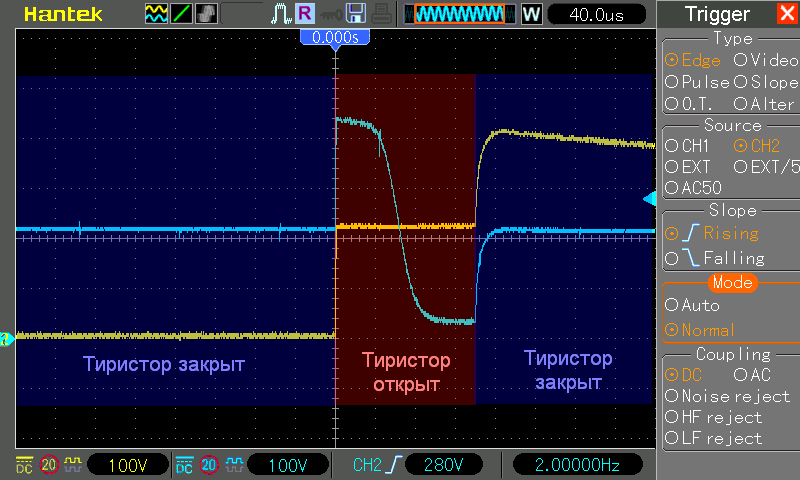

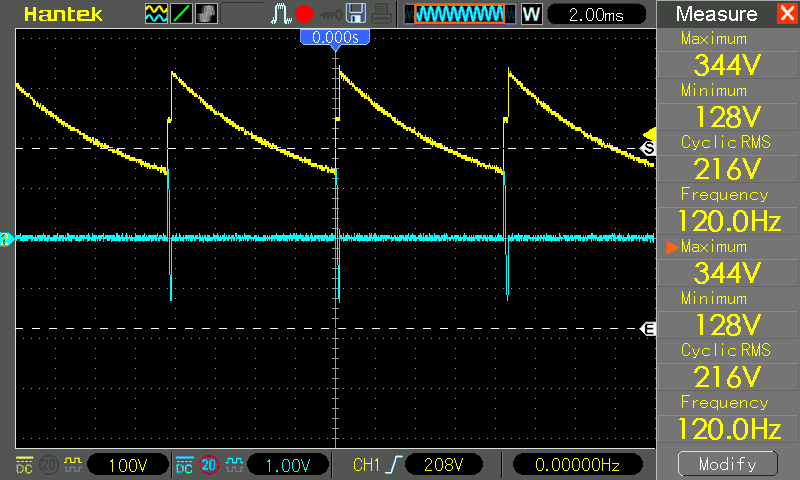

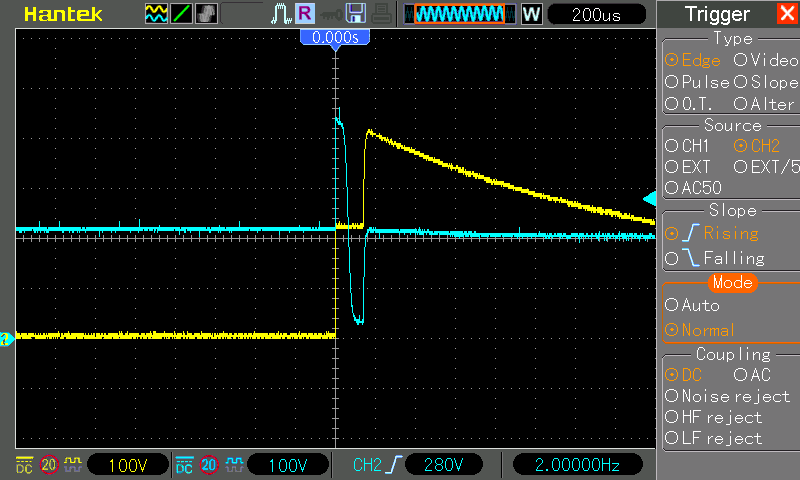

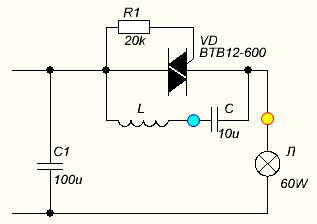

ps. для сильно умных, BTB12-600 - Silicon Bidirectional Thyristors

Модулятор это второстепенный компонент, он служит для питания нагрузки. Схема работает в режиме СЕ без модулятора. В нескольких видео Васмус сначала запускал установку без нагрузки, а потом подкручивал резистор модулятора и загорались лампы. Но установка уже была на самозапитке!
Не понятно что делает "лежачий" дроссель и нахрена короткая катуха с "пружиной" сверху.

Слушаем звук запуска.
Опорный конденсатор должен быть заряжен в начале, как не важно, я делаю обратноходовиком с диодом.

Да, кондёр должен быть заряжен перед стартом. Я думаю что Васмус делал проще, перед съемкой видео заряжал кондёр от розетки через диод. В его установке не видно никаких плат для зарядки.
Да это всё второстепенно. Нет представления о важном процессе, что происходит в "лежачем" дросселе?

Russo пишет: Да, кондёр должен быть заряжен перед стартом. Я думаю что Васмус делал проще, перед съемкой видео заряжал кондёр от розетки через диод. В его установке не видно никаких плат для зарядки.
Да это всё второстепенно. Нет представления о важном процессе, что происходит в "лежачем" дросселе?

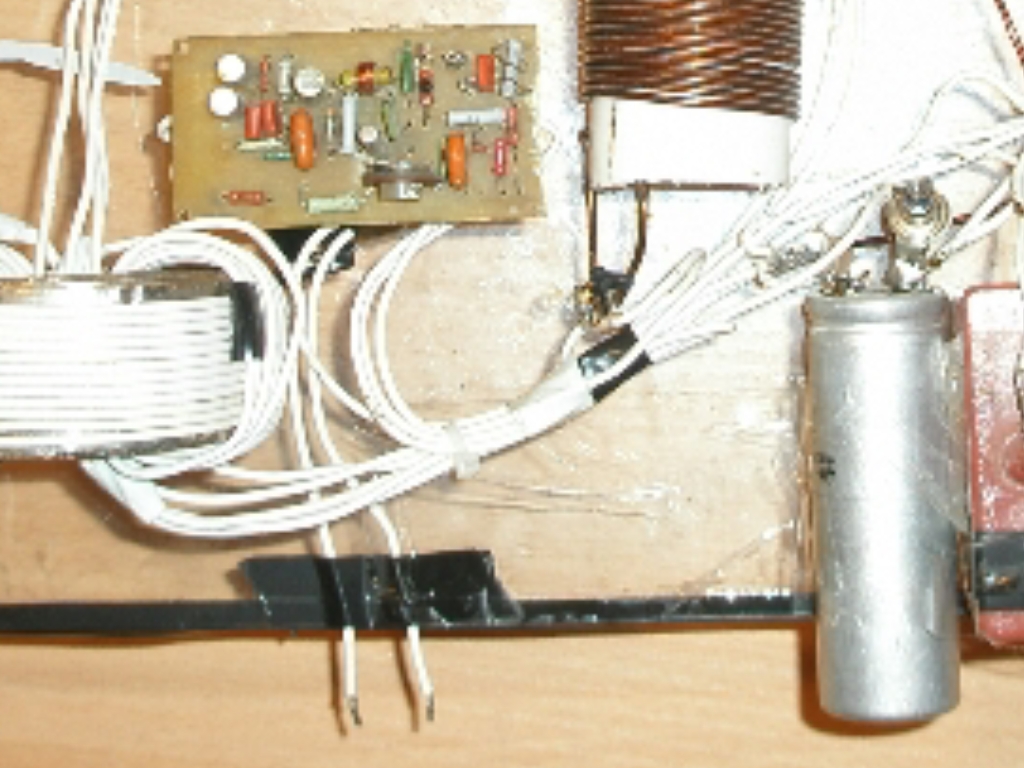

Васмус объяснял, что кондер перед запуском заряжается через зуммер зделаный из реле, который спрятан под этой платой, а плата это фальш

Gluxar пишет: Васмус объяснял, что кондер перед запуском заряжается через зуммер зделаный из реле, который спрятан под этой платой, а плата это фальш

Это полный бред! Где Васмус такое объяснял, ссылка есть?
Когда он запускает установку с отключенной нагрузкой, то слышен только один щелчок реле и полная тишина. Не слышно никакого зуммерного режима.
