Анализ установки Васмус

ЖекаК пишет: Вариант №1
...
Вариант №2

ВНИМАНИЕ: Спойлер! [ Нажмите, чтобы развернуть ] [ Нажмите, чтобы скрыть ]

Вложение не найдено

Вопрос остаётся открытым, что же коммутирует реле?

Это как вопрос, откуда возникает первый, достаточно мощный "толкающий" импульс в этой установке. При первом взгляде кажется, что инициатором является качер, но качер напрямую от кроны незапитан. На самом первом видео он запитан от небольшого трансформатора, на последующих от так называемого сумматора-накопителя. Получается, что для запуска того же качера, вначале нужно подать импульс (возможно и не один) на первичную обмотку трансформатора. Возможно крона заряжает отдельную ёмкость, которую затем по достижению определённого уровня заряда реле разряжает на первичную обмотку транса питания качера, инициируя его "холодный" старт. Вторичка через диодный мост заряжает входную ёмкость качера, заряда этой емкости должно хватить на определённое время работы качера пока система не выйдет на режим.

Просто задать себе вопрос.... а способен ли мультивибратор раскачать обмотки на пермаллое? И если да,то сомнений не должно остаться !!

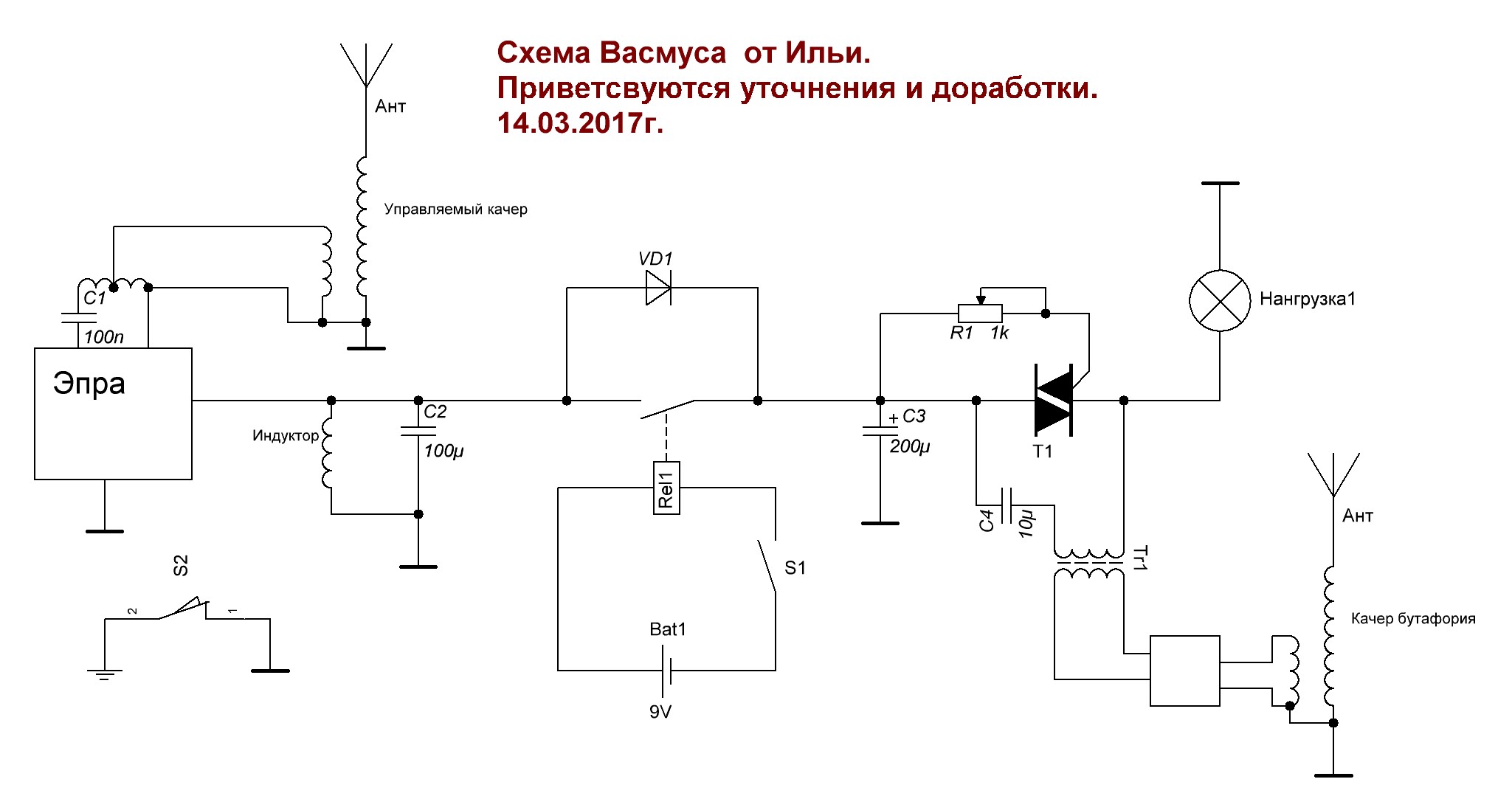

Какое напряжение должно быть в точке, для работы тиристора?

ЖекаК пишет:

ВНИМАНИЕ: Спойлер! [ Нажмите, чтобы развернуть ] [ Нажмите, чтобы скрыть ]

Вложение не найдено

Какое напряжение должно быть в точке, для работы тиристора?

Да какое душа пожелает! 200в-300в-400в-500в.....

Упс.
Спрошу ещё раз. Какое МИНИМАЛЬНОЕ напряжение должно быть в точке, для работы тиристора. При тех номиналах, которое указаны в схеме.
Спасибо.

Опыты работ с выходными ключами показывают,что практически любое напряжение можно использовать,это по нижнему порогу и по высокому.сколько вольт примет тиристор или симистор по паспорту.Длительность импульса открывания тиристора микросекунды.но закрыться он не может мгновенно.поэтому наблюдаются выбросы,напоминающие индуктивные выбросы... но здесь цепочка параллельно тиристору, из дросселя и емкости. Что характерно полученное на выходе можно закольцевать сразу на накопительные емкости.пустив по кругу... по сути индуктивности и емкости без разницы куда разряжаться.

Хорошо, да будет так.
Нашёл я пару тиристоров, проведу отпишусь.

Ни для кого ни секрет, что "качер" может работать в двух режимах. Меня заинтриговал второй режим, когда в поле появляется пассивный ретранслятор.
При условии когда их гармоники совпадают(решается точной подгонкой "качера" или внесением в цепь пассивного ретранслятора ёмкость), "качер" перестаёт излучать (можно использовать неонку или см. потребление, падает почти в ноль) на своей рез. частоте, а пассивный ретранслятор начинает излучать на своей рез. частоте.
При этом, между ними существует слабая индуктивная связь.
Другими словами, пассивный ретранслятор становиться генератором.
По аналогии, мы имеем две энергетические зоны, но не имеем переброса из одной в другую.
Не считая первого "ПИНКА".

ЖекаК пишет: Упс.
Спрошу ещё раз. Какое МИНИМАЛЬНОЕ напряжение должно быть в точке, для работы тиристора. При тех номиналах, которое указаны в схеме.
Спасибо.

0,7 В. При условии: УЭ напрямую подключён к аноду.

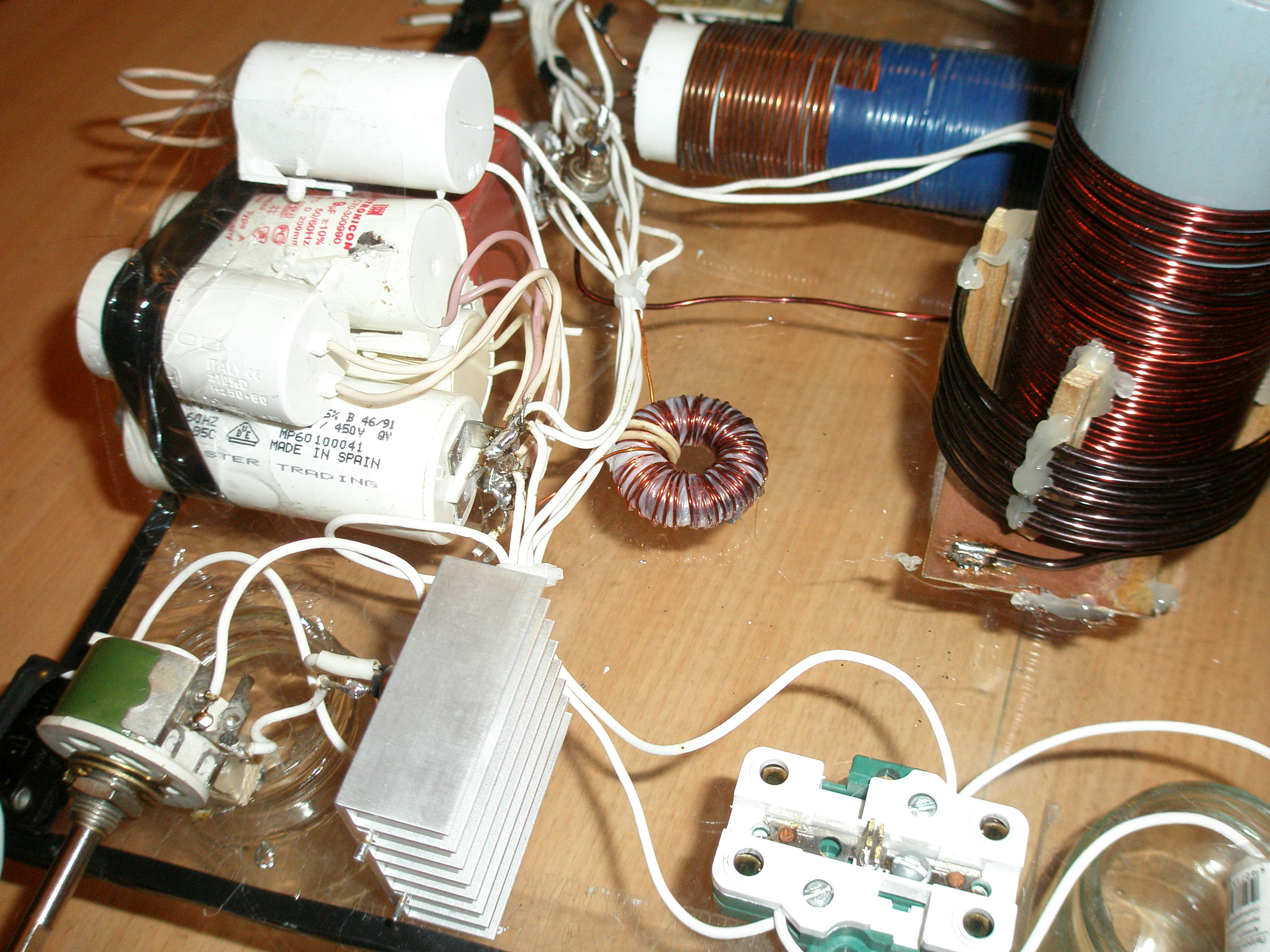

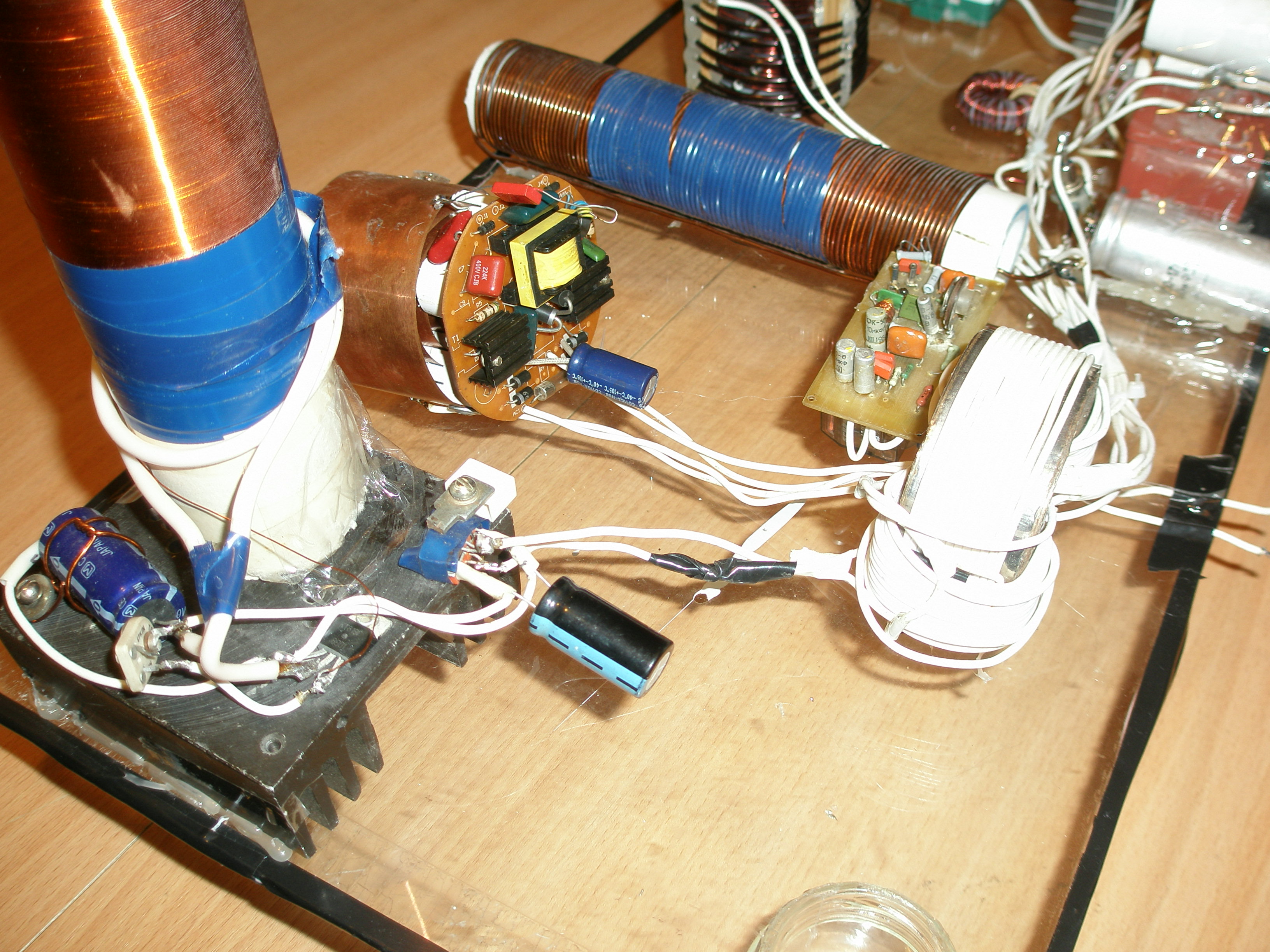

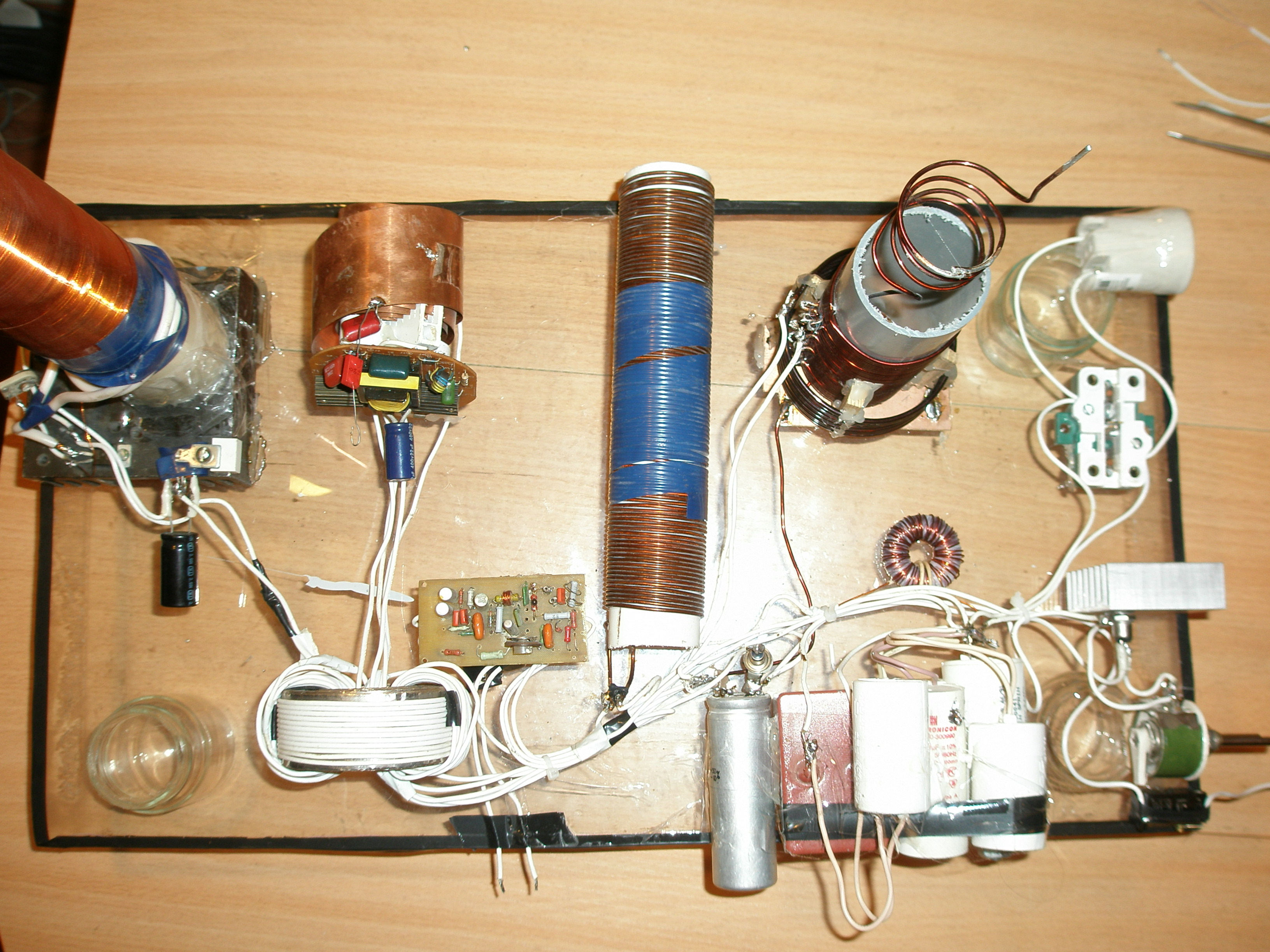

Wall-E пишет: У кого какие есть фото установки Vasmus на стекле? Поделитесь плииииз.
С уважением!

В итоге все просто.
