Анализ установки Васмус

Еще пища для размышления
если рассматривать эту стоячую катушку с 2 рядами витков, как Спиральный резонатор.

"
В 1950 году американец Александр Хорват опубликовал сообщение, а в 1956 году получил патент США N2.753.530 на HIGH Q FREQUENCY TUNER. Изобретение произвело переворот в области теории фильтров и резонаторов. Мир узнал о принципиально новом типе резонатора - спиральном.
"
rfanat.qrz.ru/s1/spir-rz.htm

Russo пишет: На мой взгляд вертикальные катухи - муляж. Наши мнения расходятся, не будем спорить.
Я думаю, сначала нужно разобраться с функциональностью компонентов. А потом можно сложить общую картину схемы. Мне вообще не понятно, как работает и что делает туннельный резонатор.

В общем , чтобы поня ь устновку Васмуса нужно мотать все его катушки по фотками
(с максимальным соблюдением геометрии катушек) и далее , мерить индуктивности , прогонять на генераторе и осцилографе, для понимания
частотных характеристик. Далее иследовать влияние заземления на частотные характеристики..

После можно будет понимать работу узлов.

Russo пишет: Точно не определить, провода идут с обмотки транса или просто проходят через транс.
Если туннельный резонатор питался бы от накопительного кондёра, то питание будет без прерываний, и не будет пачек.

ВОт смотри, еще , очень занимательно

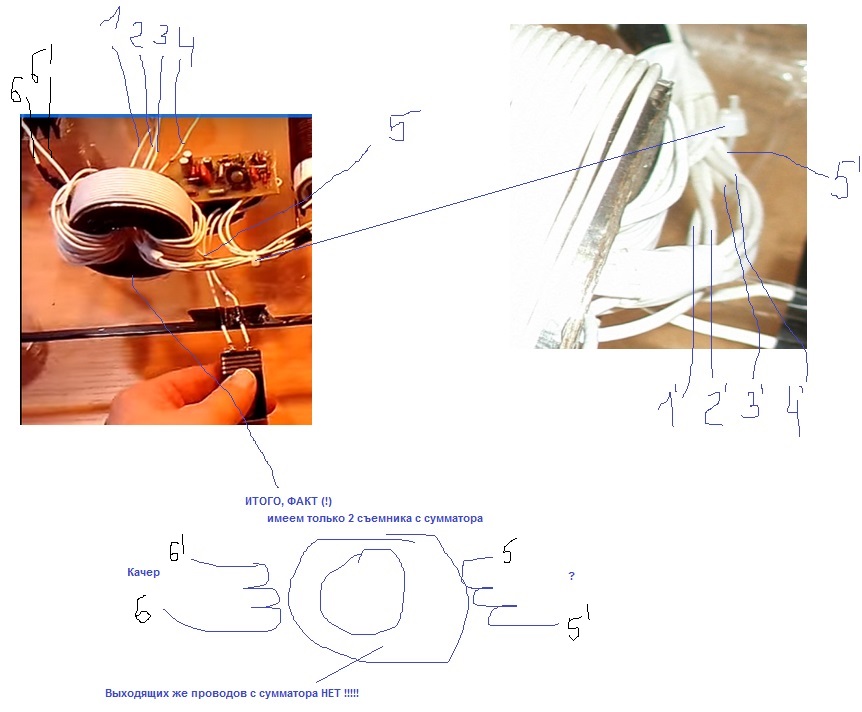

Детальный анализ фото, позволяет с уверенностью говорить о многом

Так что баластная схема питается точно Не от сумматора !

Самое же , на мой взгляд удивительное - это то что, провода сумматора, которые намотаны по кругу не имеют выхода (!)

То что один провод с правого съемника идет на лежащую катушку тоже Факт

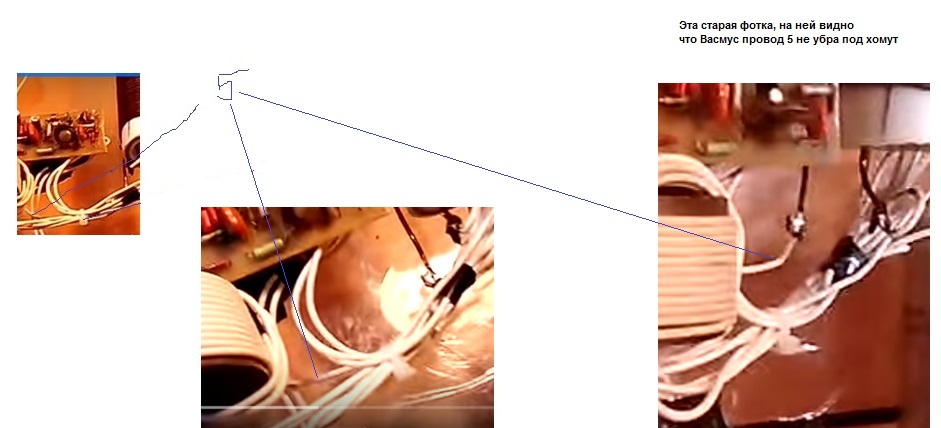

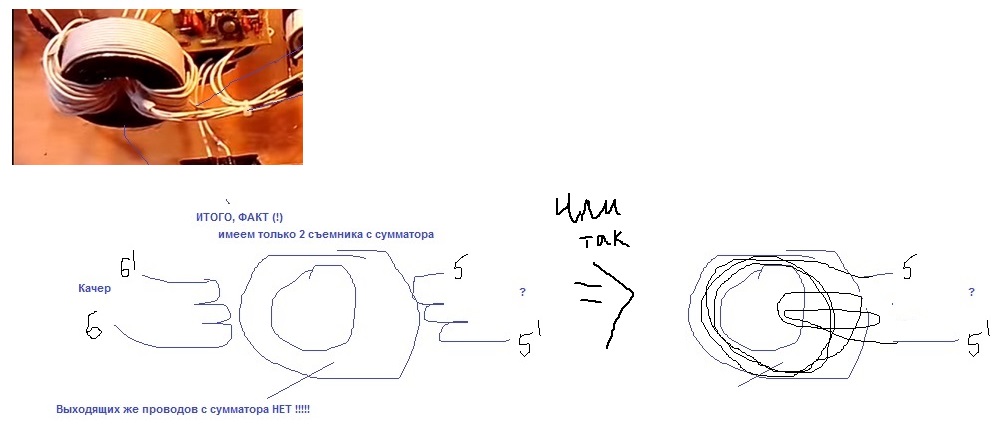

Не иключаю, что провода 5 - 5' все таки и есть концы сумматора, провод которого после накруток покругу на последних витках меняют плоскость
чтобы образуя намотку справа

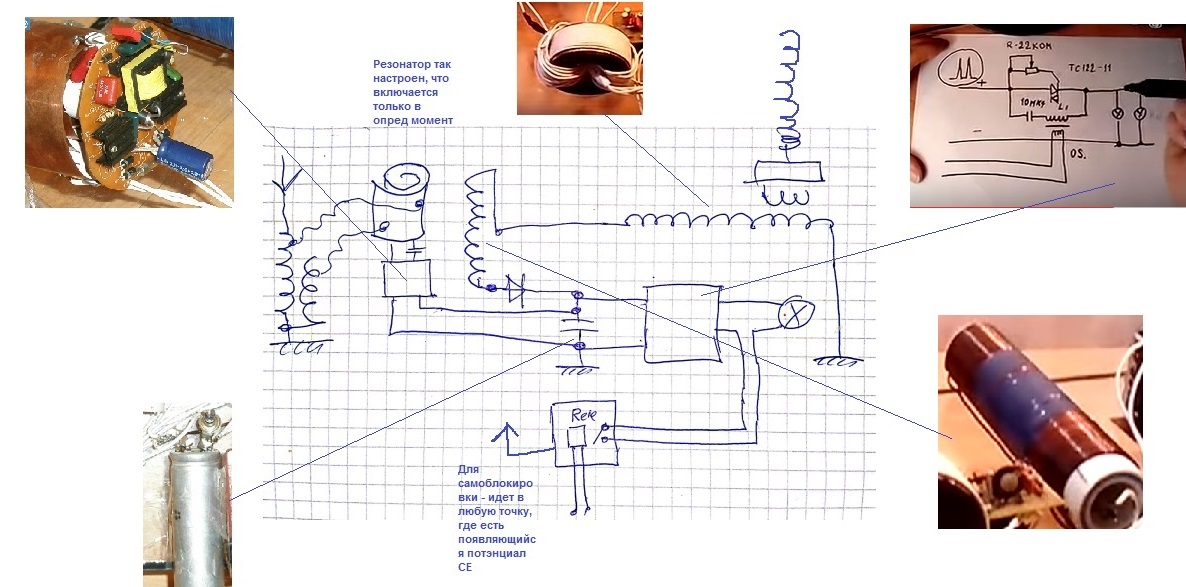

учитывая последнее допущенее в итоге моя схемы получилось именно то, что я скинул в начале

Russo пишет: Не понял фразу "с правого съёмника", это вторая обмотка с транса (сумматора)?

ну да, детальный анализ фото, говорит что их всего 2-ве, справа и слева, и 4 провода, проходящих навылет (которые идут от Тунельника)

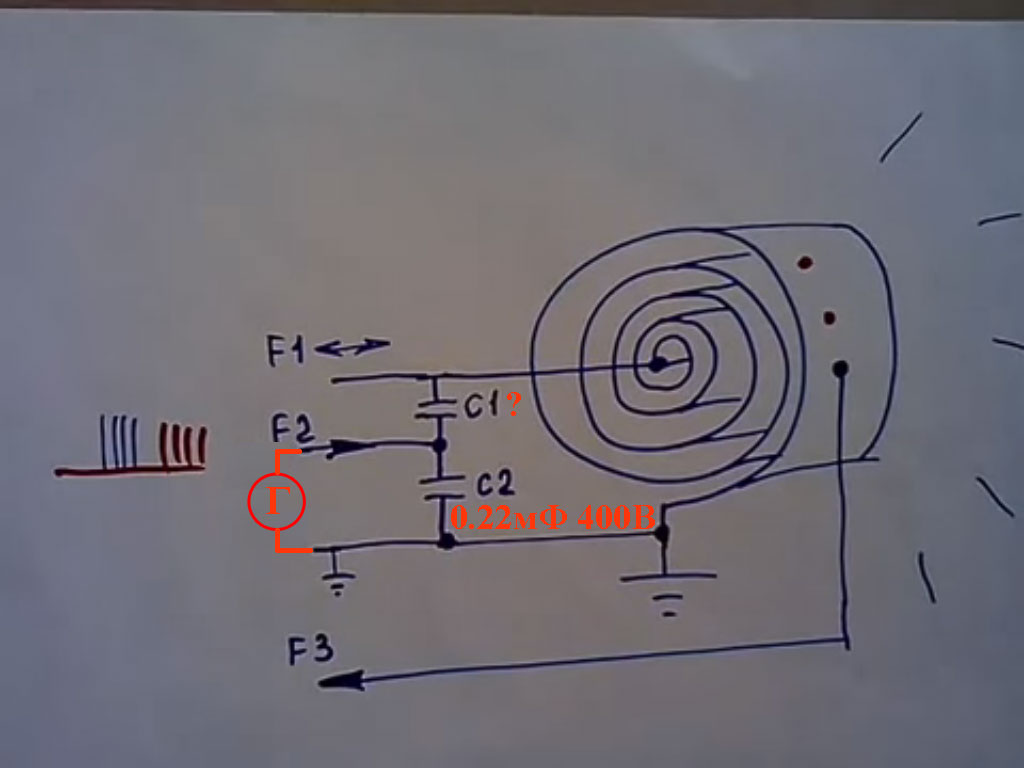

Давайте разберём работу туннельного резонатора. На F2 подаётся однополярный сигнал? Какое может быть напряжение?

В этой части фото не соответствует схеме, осмотри внимательно фотки тунельника



получается что это просто напросто последовательный LC контур, с катушкой (спиральной) и конденсатором
подключен он скорее всего как и полагается на полумостовых схемах - в диагональ моста,

нюанс только в регулировке включения схемы. То есть нагрузка LC отрегулировать так чтобы тунельник молчал, до момента когда пора включится

А не может быть что контакты реле включены, например так?
