Анализ установки Васмус
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

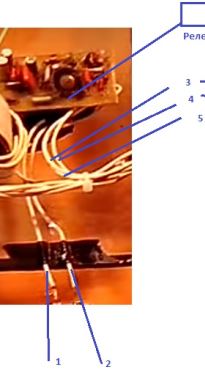

Обратит внимание всего 5 проводов
Внимание вопрос, что можно запитать 2-мя проводами ? и глянь на фото, куда они идут, они идут именно на тиристорную схему модулятора, (то ест на вкл. нагрузки). Это вызывает вопрос - первая мысль что если автор заморачивается только по части коммутации нагрузки, все остальное вообще Бутафория.
Но если допустить что это все же не фейк, то нужно рассматривать вопрос влияния работающей нагрузки на все остальное...
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Russo пишет: mibii, твоя схема не верная!
1. Качер питается от обмотки транса (сумматора накопителя)
2. Питание на тунельный резонатор так же идёт с этого транса
3. Обмотка самого тунельного резонатора не так подключена, правильное подключение дал Васмус
4. Лежачая катуха напрямую подключена к земле
5. Катуха с антенкой - муляж
А вот кондёр с диодом и схема на семисторе, на мой взгляд логично нарисованы. И то что кондёры перед стартом уже заряжены, это тоже верно.
смотри сам (!)

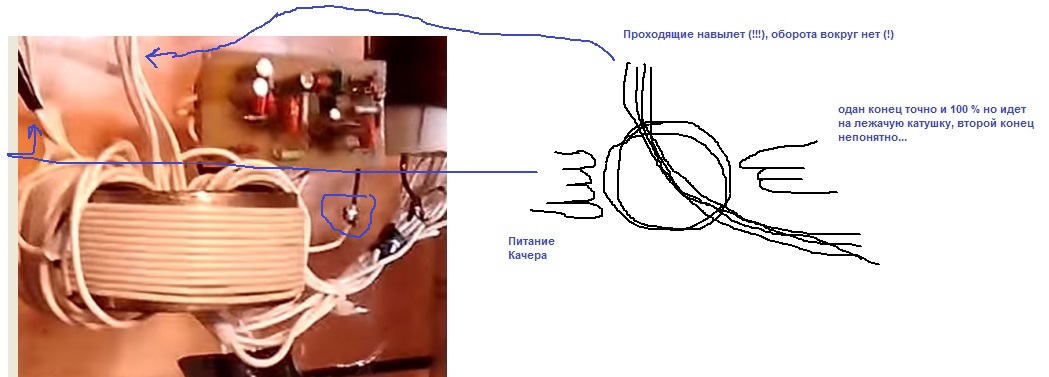

Вывод : Тунельник НЕ может получать питания от обмоток "сумматора накопителя", так как витки пролетают на выход,
С уверенностью можно говорить лишь о том, что питание получают от этого транса - Качер,
а тунельник питается от конденсатора.
так что в этой части схемы я уверен
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Васмус называет этот элемент - согласователь с землей
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Russo пишет: Точно не определить, провода идут с обмотки транса или просто проходят через транс.
Если туннельный резонатор питался бы от накопительного кондёра, то питание будет без прерываний, и не будет пачек.
Если сомневаешься - глянь самые первые видео от васмуса, там меньше провода напутаны.

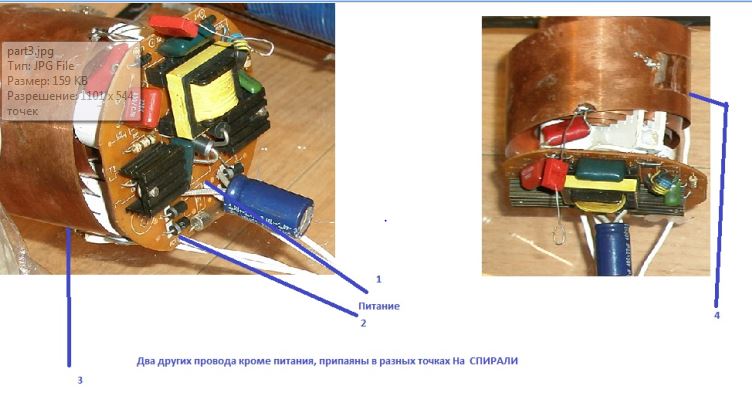

Таке ,Почитай про баластные схемы лам, много интересного узнаешь, к примеру про обратную связь по току, которая не позволяет включаться схеме без нагрузки,
все это навивает на мысль, что несмотя на постоянное подключение баластной схемы к основному конденсатору, он настроен " на грани включения " то есть
выключен, но по определенному сигналу включается.. неспроста вот эти провода идут..
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

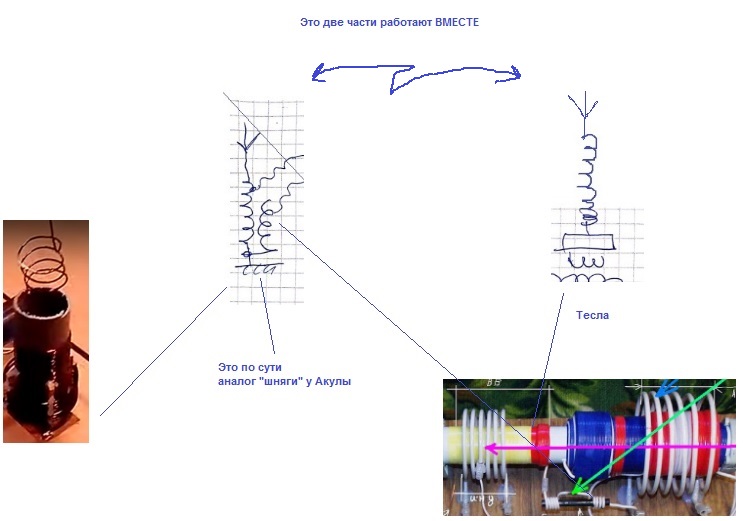

Russo пишет: На мой взгляд вертикальные катухи - муляж. Наши мнения расходятся, не будем спорить.
Я думаю, сначала нужно разобраться с функциональностью компонентов. А потом можно сложить общую картину схемы. Мне вообще не понятно, как работает и что делает туннельный резонатор.

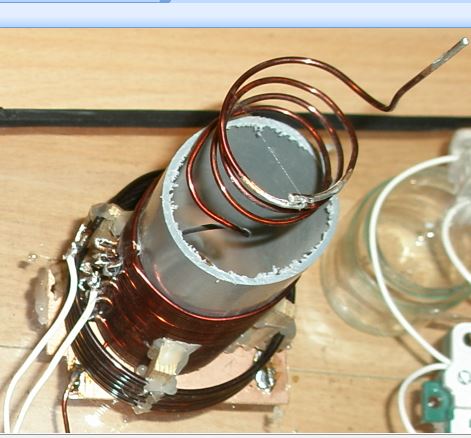

смотри как кропотливо собрано, ты думаешь Васмус бы заморачивался, чтобы сделать этот муляж ??
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Russo пишет: Да, это муляж с имитацией подстройки. И качер с лампочкой для отвода внимания.
ИМХО конечно.

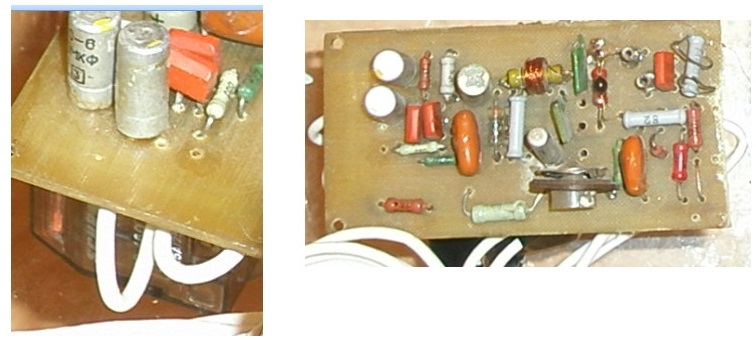

вот плата за которой прячется реле , это точно бутафория, все остальное пока под вопросом
в защиту теории о согласователя земли
вот этот пост, (непомню откуда он у меня, но был такой)

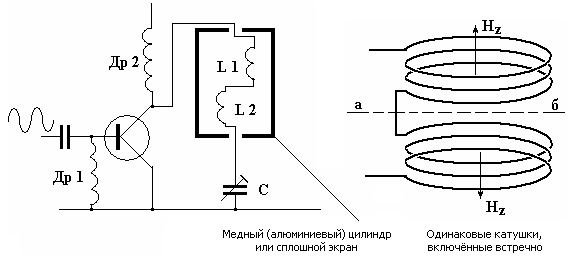

"Взял крышку от пепсиколы и намотал встречные катушки,4 витка в одну сторону потом пауза 3 мм и 4 витка в обратную сторону провод 0.5 мм . взял медную ленту шириной с крышку и обернул намотанные катушки,запоял по шву чтоб нерасходилась ,получилось как у Коробейникова встречные катушки в екране .
подключил передатчик 433.92мгц и стал крутить подстроечник .
сначало антенну (кусок провода 20см) я подключал к коллектору и обнаружил что при определенной настройки подстроечника коллектор транзистора перестал излучать, и черт меня дернул прям провидение какоето я подключил антенну к эмиттеру сидящем на земле , и О ЧУДО емиттер излучает с такойже мощьностью , я честно говоря непонял что происходит -но возбудилася земля, этот опыл я провел в 2008 году фотографий несохранилось .
Вобщем встречные катушки какимто образом переворачивают сигнал и возбуждают землю .
Думаю это можно применить так - возбудить землю и по ней передовать энергию кучи приемных антенн такимже встречным катушкам."
