Анализ установки Васмус

vpk пишет: А не может быть что контакты реле включены, например так?

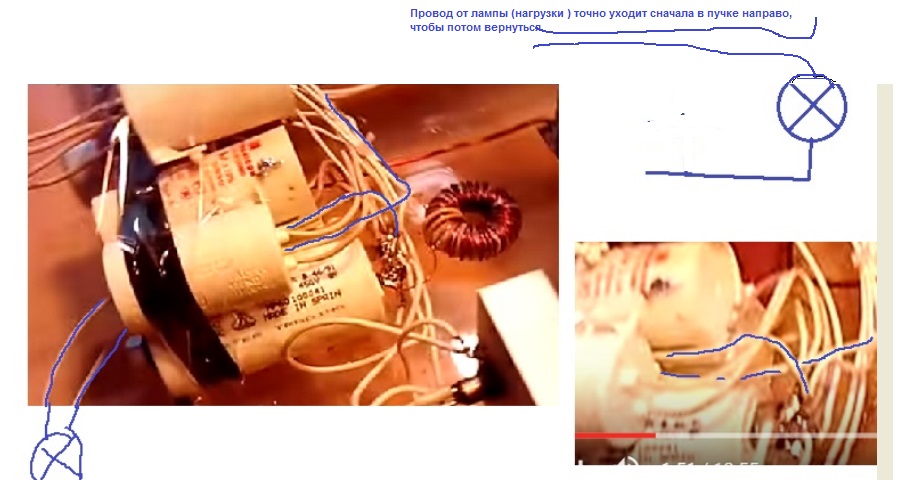

я анализировал этот факт тоже очень досконально, как идут провода от нагрузки от лампы
То есть один конец от лапы уходит в пучке, он может уходит скорее всего на реле, и потом возвращается

Как работает электронный балласт компактной люминесцентной лампы дневного света (на примере ламп фирмы DELUX).



Для зажигания люминесцентной лампы необходимо разогреть ее нити накала и приложить напряжение 500...1000 В, т.е. значительно больше, чем напряжение электросети. Величина напряжения зажигания прямо пропорциональна длине стеклянной колбы люминесцентной лампы. Естественно, для коротких компактных ламп она меньше, а для длинных трубчатых ламп - больше. После зажигания лампа резко уменьшает свое сопротивление, а значит, надо применять ограничитель тока для предотвращения КЗ в цепи. Схема электронного балласта для компактной люминесцентной лампы представляет собой двухтактный полумостовой преобразователь напряжения. Вначале сетевое напряжение с помощью 2-полупериодного моста выпрямляется до постоянного напряжения 300...310 В. Запуск преобразователя обеспечивает симметричный динистор, обозначенный на схеме Z, он открывается, когда, при включении электросети, напряжение в точках его подключения превысит порог срабатывания. При открывании, через динистор проходит импульс на базу нижнего по схеме транзистора, и преобразователь запускается. Далее двухтактный полумостовой преобразователь, активными элементами которого являются два транзистора n-p-n, преобразует постоянное напряжение 300...310 В, в высокочастотное напряжение, что позволяет значительно уменьшить габариты блока питания. Нагрузкой преобразователя и одновременно его управляющим элементом является тороидальный трансформатор (обозначенный в схеме L1) со своими тремя обмотками, из них две управляющие обмотки (каждая по два витка) и одна рабочая (9 витков). Транзисторные ключи открываются противофазно от положительных импульсов с управляющих обмоток. Для этого управляющие обмотки включены в базы транзисторов противофазно (на рис.2 начало обмоток обозначены точками). Отрицательные выбросы напряжения с этих обмоток гасятся диодами D5, D7. Открытие каждого ключа вызывает наводку импульсов в двух противоположных обмотках, в том числе и в рабочей обмотке. Переменное напряжение с рабочей обмотки подается на люминесцентною лампу через последовательную цепь, состоящую из: L3 - нити накала лампы -С5 (3,3 нФ 1200 В) - нити накала лампы - С7 (47 нФ/400 В). Величины индуктивностей и емкостей этой цепи подобраны так, что в ней возникает резонанс напряжений при неизменной частоте преобразователя. При резонансе напряжений в последовательной цепи, индуктивное и емкостное сопротивления равны, сила тока в цепи максимальна, а напряжение на реактивных элементах L и С может значительно превышать прикладываемое напряжение. Падение напряжения на С5, в этой последовательной резонансной цепи, в 14 раз больше, чем на С7, так как емкость С5 в 14 раз меньше и его емкостное сопротивление в 14 раз больше. Следовательно, перед зажиганием люминесцентной лампы максимальный ток в резонансной цепи разогревает обе нити накала, а большое резонансное напряжение на конденсаторе С5 (3,3 нФ/1200 В), включенного параллельно лампе, зажигает лампу. Обратите внимания на максимально допустимые напряжения на конденсаторах С5=1200 В и С7= 400 В. Такие величины подобраны неслучайно. При резонансе напряжение на С5 достигает около 1 кВ и он должен его выдерживать. Зажженная лампа резко уменьшает свое сопротивление и блокирует (закорачивает) конденсатор С5. С резонансной цепи исключается емкость С5, и резонанс напряжений в цепи прекращается, но уже зажженная лампа продолжает светиться, а дроссель L2 своей индуктивностью ограничивает ток в зажженной лампе. При этом преобразователь продолжает работать в автоматическом режиме, не меняя свою частоту с момента запуска. Весь процесс зажигания длится меньше 1 с. Следует отметить, что на люминесцентную лампу все время подается переменное напряжение. Это лучше, чем постоянное, так как обеспечивает равномерный износ эмиссионных способностей нитей накаливания и этим увеличивает срок ее службы. При питании ламп от постоянного тока срок ее службы уменьшается на 50%, поэтому постоянное напряжения на газоразрядные лампы не подают.
Назначения элементов преобразователя.
Типы радиоэлементов указаны на принципиальной схеме (рис.2).
1. EN13003A- транзисторные ключи (на монтажной схеме производители их почему-то не обозначили). Это биполярные высоковольтные транзисторы средней мощности, n-p-n проводимости, корпус ТО-126, их аналоги MJE13003 или КТ8170А1 (400 В; 1,5 А; в импульсе 3 А), можно и КТ872А (1500 В; 8 А; корпус Т26а), но по габаритам они больше. В любом случае надо правильно определить выходы БКЭ, так как у разных производителей могут быть разные их последовательности, даже у одного и того же аналога.
2. Тороидальный ферритовый трансформатор, обозначенный производителем L1, размеры кольца 11x6x4,5, вероятная магнитная проницаемость 2000, имеет 3 обмотки, две из них по 2 витка и одна 9 витков.
3. Все диоды D1-D7 однотипные 1N4007 (1000 В, 1 А), из них диоды D1-D4 - выпрямительный мост, D5, D7 - гасят отрицательные выбросы управляющего импульса, a D6 - разделяет источники питания.
4. Цепочка R1СЗ обеспечивает задержку пуска преобразователя с целью «мягкого пуска» и не допущения броска пускового тока.
5. Симметричный динистор Z типа DB3 Uзс.max=32 В; Uoc=5 В; Uнеотп.и.max=5 В) обеспечивает первоначальный запуск преобразователя.
6. R3, R4, R5, R6 - ограничительные резисторы.
7. С2, R2 - демпферные элементы, предназначенные для гашения выбросов транзисторного ключа в момент его закрытия.
8. Дроссель L1 состоит из двух склеенных между собой Ш-образных ферритовых половинок. Вначале дроссель участвует в резонансе напряжений (совместно с С5 и С7) для зажигания лампы, а после зажигания своей индуктивностью гасит ток в цепи люминесцентной лампы, так как зажженная лампа резко уменьшает свое сопротивление.
9. С5 (3,3 нФ/1200 В), С7 (47 нФ/400 В) - конденсаторы в цепи люминесцентной лампы, участвующие в ее зажигании (через резонанс напряжений), а после зажигания С7 поддерживает свечения.
10. С1 - сглаживающий электролитический конденсатор.
11. Дроссель с ферритовым сердечником L4 и конденсатор С6 составляют заградительный фильтр, не пропускающий импульсные помехи преобразователя в питающую электросеть.
12. F1 - мини-предохранитель в стеклянном корпусе на 1 А, находится вне монтажной платы (на мощных лампах непосредственно на плате).

я анализировал этот факт тоже очень досконально, как идут провода от нагрузки от лампы

mibii, Оставляем тогда как было и отдельными контактами, подключаем как я дорисовал? Это я на всякий случай, может высмотрите что то похожее.

vpk пишет:

я анализировал этот факт тоже очень досконально, как идут провода от нагрузки от лампы

mibii, Оставляем тогда как было и отдельными контактами, подключаем как я дорисовал? Это я на всякий случай, может высмотрите что то похожее.

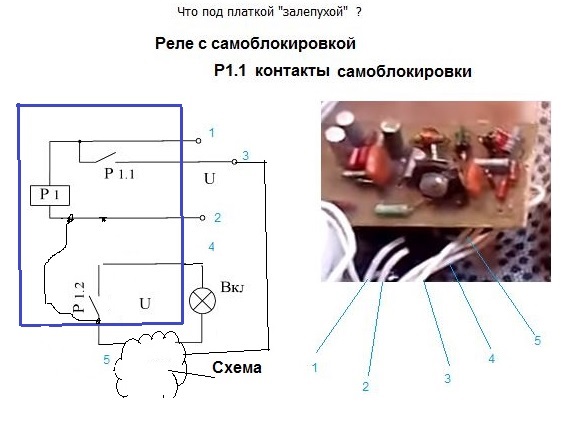

Еще раз.. считаем провода, надеюсь как работает самоблокировка реле не нужно подробно рассказывать ?

Схема mibii к сожалению не верна, хотя бы потому что лежачая катуха одним концом напрямую подключена к заземлению, это было видно когда Васмус отрезал провода и вытаскивал компоненты установки.

Под платкой-муляжом находятся: реле, диод и конденсаторы, всё замотано изолентой от замыкания. Это Васмус говорил где-то в комментах.

Russo пишет: Схема mibii к сожалению не верна, хотя бы потому что лежачая катуха одним концом напрямую подключена к заземлению, это было видно когда Васмус отрезал провода и вытаскивал компоненты установки.

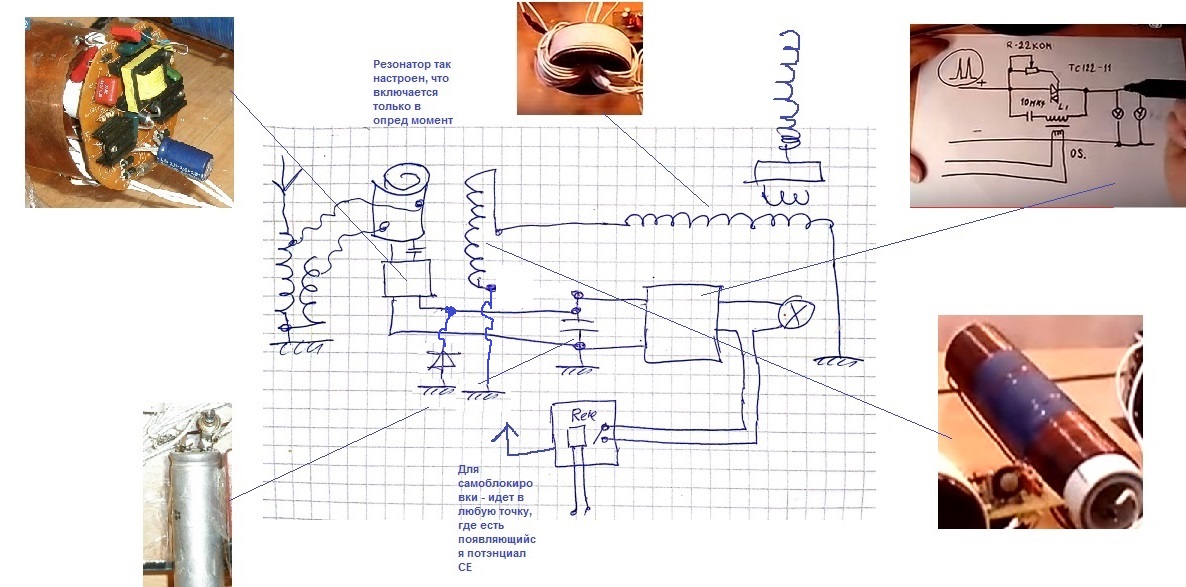

я тоже думаю что требуется доработка, есть не точности, до сих пор каждый из соединений схемы я аргументировал, по части заземления одного из концов лежачей - вполне может быть.. давайте развивать мысль,

Что мы знаем достоверно,
- один из концов лежачей катушки точно соединен с концом "правых съемных" с сумматора.
- второй конец ? промелькнула в раних видео что он заземлен.. согласен.. давайте подумаем что в итоге получается.. ??

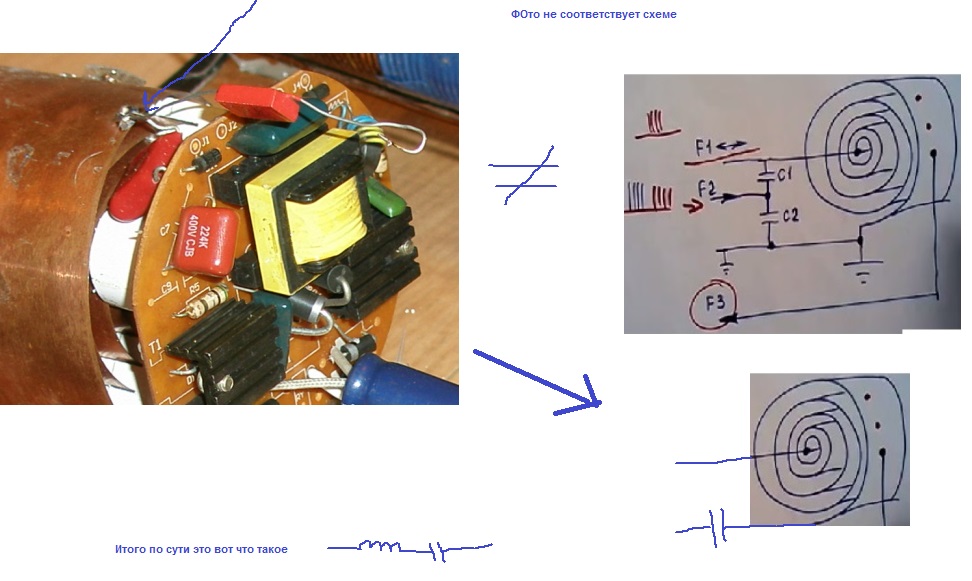

mibii пишет: В этой части фото не соответствует схеме, осмотри внимательно фотки тунельника

получается что это просто напросто последовательный LC контур, с катушкой (спиральной) и конденсатором
подключен он скорее всего как и полагается на полумостовых схемах - в диагональ моста,

нюанс только в регулировке включения схемы. То есть нагрузка LC отрегулировать так чтобы тунельник молчал, до момента когда пора включится

Не думаю, что Васмус нам лапшу на уши навешал, вроде всё соответствует его схеме. Кондёр который припаян с обратной стороны платы это С2, а тот у которого виден номинал, это С1.

mibii пишет:

Russo пишет: Схема mibii к сожалению не верна, хотя бы потому что лежачая катуха одним концом напрямую подключена к заземлению, это было видно когда Васмус отрезал провода и вытаскивал компоненты установки.

я тоже думаю что требуется доработка, есть не точности, до сих пор каждый из соединений схемы я аргументировал, по части заземления одного из концов лежачей - вполне может быть.. давайте развивать мысль,

Что мы знаем достоверно,
- один из концов лежачей катушки точно соединен с концом "правых съемных" с сумматора.
- второй конец ? промелькнула в раних видео что он заземлен.. согласен.. давайте подумаем что в итоге получается.. ??

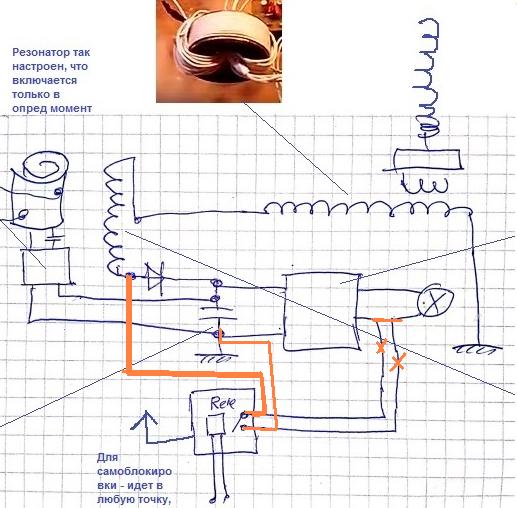

Как вам такой вариант, учитывая внимание Васмуса в вопросу соглсования с землей, логично повернуть диод вот так (чтобы прилетала прибавка с земли)
ну а лежачая как и на видео - сажаем на землю



повторюсь этот вид схема имеет если допустить что правые съемные идут по кругу сумматора

mibii, откуда ты взял такое подключение качера к тунельнику? Качер имеет подключение только по питанию. А обмотку тунельника нужно подключить как Васмус нарисовал.
