Анализ устройства Граната + Индуктор

shtams пишет:

Tyaplya пишет: Здрасти! Подскажите пожалуйста кто мотал гранату с индуктором, индуктор сколько слоёв получается?

Если граната 37.5м провода то индуктор длинной провода будет 18.75м. На 10см длинны намотки после 2-х слоёв останется около 7 метров.
Значит надо мотать 3-й слой?


калькулятор для гранаты:

Вложенный файл:

Имя файла: gc.zip
Размер файла:133 KB

Это одна из самых больших тайн данной темы ...
Решают двумя вариантами :
1. Мотают 3 слоя
2. Берут не 1/2 37.5 метров а 1/4
Наверное можно ещё придумать варианты ...
Все равно установка работает только у кулабухова Руслана ... Но он повторил раз 10 в конференции что половина длины гранаты....
Думаю либо мотать столько слоёв сколько получится...

все зависит от диаметра провода, я индуктор уложил ровно в 3 слоя, 18.75м. Думаю что это не столь важно, LC резонанс все равно кондером подбирать.

shtams пишет: Это одна из самых больших тайн данной темы ...
Решают двумя вариантами :
1. Мотают 3 слоя
2. Берут не 1/2 37.5 метров а 1/4
Наверное можно ещё придумать варианты ...
Все равно установка работает только у кулабухова Руслана ... Но он повторил раз 10 в конференции что половина длины гранаты....
Думаю либо мотать столько слоёв сколько получится...

Как вариант,который неким образом согласуется с понятием "резонанс в резонансе" это - 1/2 длины это не только намотка на ручке гранаты, а и длина ВСЕГО проводника, включая соединения и 3 витка на феррите. Таким образом настройка LC резонанса - емкостью. Намотка - 2 слоя. Волновой резонанс - исходя из длины проводника 1/2 от принятых 37,5 метров. (резонанс в резонансе) При настройке LC сразу бы учитывался феррит. Иначе при отдельной настройке и последующем включении 3 витков уйдет этот резонанс. И волновой тоже (добавится провод, индуктивность 3-х витков)

Хотя... при одинаковых диаметрах провода и так не сходится....

Чисто к размышлениям: что если мотать гранату (если представить как она обычно изображается на картинке) не справа-налево и делая переходы (перемычки) между слоями, а слева-направо. таким образом все "повороты" будут без укладывания перемычек. Конечно же сохранить при этом правило: первые два слоя в одном направлении, остальные в другом. Начало обмотки будет внутри трубы...

Здрасти!

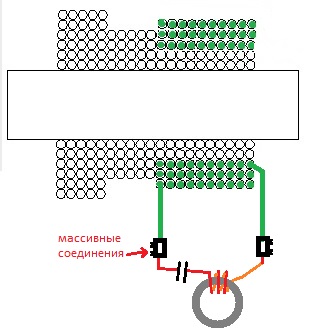

Имеет ли влияние на волновой резонанс индуктора массивные соединения или это всё равно?

Народ, я насколько помню в одном из роликов Руслан вообще выбросил индуктор.
Так всетаки нужен индуктор или нет?

nndgold пишет: Народ, я насколько помню в одном из роликов Руслан вообще выбросил индуктор.
Так всетаки нужен индуктор или нет?

...а чем среду будешь возбуждать?

gralvi76 пишет: Видео не добавляется, что надо сделать кто подскажет.

закацаи видео на йутуб или фаилообменик
скапируи адрес полуцени на йутубе или фаилообменике
откртои писат сообсение
встав адрес видео
отправ сообсение на форум

Не квадрат пишет:

nndgold пишет: Народ, я насколько помню в одном из роликов Руслан вообще выбросил индуктор.
Так всетаки нужен индуктор или нет?

...а чем среду будешь возбуждать?

У него же как то работало?
Да и сам он в ролике говорил что индуктор не нужен только хуже...

nndgold пишет:

Не квадрат пишет:

nndgold пишет: Народ, я насколько помню в одном из роликов Руслан вообще выбросил индуктор.
Так всетаки нужен индуктор или нет?

...а чем среду будешь возбуждать?

У него же как то работало?
Да и сам он в ролике говорил что индуктор не нужен только хуже...

хуже потому что по фазам не совпадало.

nndgold пишет:

Не квадрат пишет:

nndgold пишет: Народ, я насколько помню в одном из роликов Руслан вообще выбросил индуктор.
Так всетаки нужен индуктор или нет?

...а чем среду будешь возбуждать?

У него же как то работало?
Да и сам он в ролике говорил что индуктор не нужен только хуже...

Все почему-то считают этот ролик резюме работы установки.На самом деле Руслан показывал процесс настройки для получения синуса с гранаты.Индуктор не нужен был на тот момент настройки.Но вообще он обязателен для работы.Так что индуктор - ОБЯЗАТЕЛЬНО НУЖЕН.
