Анализ устройства Пуш - Пулл
STALKER 1986 пишет:
Треск феррита происходит по одной причине:
- на поверхности руки у тебя есть статические заряды, когда ты подносишь руку к катушке, а катушка соединена с ферритовым трансом через контур, то катушка и феррит находятся в балансе на феррите у тебя магнитные заряды, на катушке электрические, то есть соблюдается какой не какой баланс зарядов, при поднесении руки к катушке ты вносишь дебаланс: теперь на самой катушке электрических зарядов больше, чем магнитных на феррите, в итоге электрические заряды по количеству не равны магнитным и создается перекос, феррит начинает с источника питания тянуть недостающие (тяжелые) магнитные заряды. перенасыщается и начинает скрипеть.
Это если не вдаваться вглубь процесса, там немного сложнее все, но объяснить можно.
тут по LC-контуру инфа, если интересно:
prishelec пишет:
Не стоит забывать что Акулабухов подменяет выражения , названия и прочее. Так что непонятно что он называет полумостом......asni пишет: В одном из последних роликов или конфы,Кулабухов упомянул про полумост.... но не сказал,что он должен быть резонансным.Хотя полумост и работает на половине напряжения,но это легко восполняется обычным преобразователем.НО резонанс сразу в первичке.....
Да... не забывайте,что резонанс в первичьке образуется также частотой и естественно введением дополнительного резонансного дросселя в послед с рез.кондером.а их там может быть последовательно-параллельно поставлено.... однако баян. Дроссель зазор имеет,дабы в насыщении держать феррит и естественно на выходе вторички будет пару сотен ампер..... только успевай разгонять ток. Согласовать 3-5 витков вторички с индуктором подбором кондеев,получим амплитуду.
Для полумоста маловато питание , и потому падение напряжения на омическом сопротивлении провода будет мешать. В промышленности с этим эффектом борятся просто - применяют двухплечевую схему. Это позволяет до 4х раз снизить ток в первичных обмотках.
У Акулабухова горшок хорошо виден , и прекрасно просматриваются две коллекторные обмотки. Потому это не полумост.
Ну и вот еще версия включения горшка . ЕЕ составил человек после изучения ранних выступлений Акулы , когда он еще говорил честно. А от себя скажу , что если послушать последние конфы Руслана , где он о включении обмотки 28 витков говорит однозначно ( 28 витков прямо на индуктор ) , а вот по поводу 3х витков путается и юлит.
Данные схемы ( ниже приведенная) применяются в промышленности и прекрасно работают. При этом не нарушая ключевой режим транзисторов выходного каскада схема обеспечивает резонансный режим работы устройства. ......
А резонансная первичка не только снижает надежность (меняя режим работы выходного каскада) , но и требует повышенного сечения провода , который и без того в полумостовом варианте будет намного толще....
Единственный момент : резонанс ферита в нашем случае не нужен , и частота настраивается согласно расчету гранаты.....
prishelec очень благодарю для инфу.
![:) :)](/media/kunena/emoticons/smile.png)
Думаю собака точно здесь зарыта -- феррит с прямоугольной петлёй гистерезиса.
Пояндексуй «Афанасьев Ю.В., Студенцов Н.В. - Средства измерений параметров магнитного поля».
Тут тоже есть инструкция по настройке феррорезонанса феррита (рис2.). Как раз нужна для пуш-пула.
Если не вдаваться в подробности примерно вот так получится транзитрон т.е. генератор с отрицательным сопротивлением.
С ув.БрянскСити
Провел по Вашему совету измерения, места. где работал. Результаты впечатлили. Нашел четкие границы, где находиться просто нельзя. Советую, кто этого не сделал срочно найти опасные зоны. Ранее написанные посты куда-то перенесли. А это во вложении. что происходило.
![:) :)](/media/kunena/emoticons/smile.png)
Достиг макс амплитуды и хватит, какой смысл.
BryanskCity2017 пишет:
prishelec пишет:
Не стоит забывать что Акулабухов подменяет выражения , названия и прочее. Так что непонятно что он называет полумостом......asni пишет: В одном из последних роликов или конфы,Кулабухов упомянул про полумост.... но не сказал,что он должен быть резонансным.Хотя полумост и работает на половине напряжения,но это легко восполняется обычным преобразователем.НО резонанс сразу в первичке.....
Да... не забывайте,что резонанс в первичьке образуется также частотой и естественно введением дополнительного резонансного дросселя в послед с рез.кондером.а их там может быть последовательно-параллельно поставлено.... однако баян. Дроссель зазор имеет,дабы в насыщении держать феррит и естественно на выходе вторички будет пару сотен ампер..... только успевай разгонять ток. Согласовать 3-5 витков вторички с индуктором подбором кондеев,получим амплитуду.
Для полумоста маловато питание , и потому падение напряжения на омическом сопротивлении провода будет мешать. В промышленности с этим эффектом борятся просто - применяют двухплечевую схему. Это позволяет до 4х раз снизить ток в первичных обмотках.
У Акулабухова горшок хорошо виден , и прекрасно просматриваются две коллекторные обмотки. Потому это не полумост.
Ну и вот еще версия включения горшка . ЕЕ составил человек после изучения ранних выступлений Акулы , когда он еще говорил честно. А от себя скажу , что если послушать последние конфы Руслана , где он о включении обмотки 28 витков говорит однозначно ( 28 витков прямо на индуктор ) , а вот по поводу 3х витков путается и юлит.
Данные схемы ( ниже приведенная) применяются в промышленности и прекрасно работают. При этом не нарушая ключевой режим транзисторов выходного каскада схема обеспечивает резонансный режим работы устройства. ......
А резонансная первичка не только снижает надежность (меняя режим работы выходного каскада) , но и требует повышенного сечения провода , который и без того в полумостовом варианте будет намного толще....
Единственный момент : резонанс ферита в нашем случае не нужен , и частота настраивается согласно расчету гранаты.....
prishelec очень благодарю для инфу.

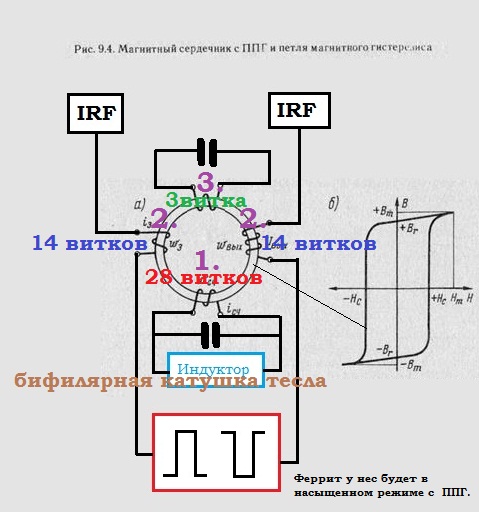

Думаю собака точно здесь зарыта -- феррит с прямоугольной петлёй гистерезиса.
Пояндексуй «Афанасьев Ю.В., Студенцов Н.В. - Средства измерений параметров магнитного поля».
Тут тоже есть инструкция по настройке феррорезонанса феррита (рис2.). Как раз нужна для пуш-пула.
Если не вдаваться в подробности примерно вот так получится транзитрон т.е. генератор с отрицательным сопротивлением.
С ув.БрянскСити
Вспоминая про БАЯН конденсаторов,что в резонансной цепи с дросселем.... можно добавить совсем небольшую толику .Конденсаторы эти серии К78-2 0.1 мкф. и на 1000 вольт или WIMA на 2000 вольт. С какого перепугу на такое напряжение кондеи ? Все просто... в резонансе амплитуда напряжения в первичьке достигает запросто до 2 киловольт,хотя питающее всего 310 вольт после моста..... и на вторичке 3+3 витка ,наводится ток порядка 160 ампер.Вам мало ? Поставьте паралельно еще один транс с качающими транзисторами и у вас будет очень много тока,и это от одного генератора раскачки и резонанс будет в обеих трансах.При нагрузке вторички, максимальный ток не будет оказывать большого влияния на питающее напряжение инвертора,как говорят не будет просадки сети,а это только плюсы.Инерционность системы восполняет потери и сеть просто не видит потери.И это всего то полумост !! а можно и полный мост, резонансный.... в котором переключение транзисторов происходит по диагонали моста.... и в НОЛЕ тока и напряжения.и это тогда ,когда пару киловольт в резонансе присутствуют.
![:) :)](/media/kunena/emoticons/smile.png)
VOYAGE пишет: Сообщения не по теме удаляются без предупреждения. Сколько можно повторять мне и упорно не понимать это вам? Хотите поразглагольствовать о здоровье - создавайте отдельную тему.
vasili1952 да, цензура здесь наилютейшая насколько это возможно. Иначе вернемся к старому страннику.
Уважаемые коллеги и администрация форума .
Не хочу показаться непонимающим занудой , НО , напомнить об опасности проводимых нами работ никогда не лишне .
Поскольку многие из нас уже это на себе почувствовали , а вновь приходящие пока воспринимают это как шутки , а многие о плохом влиянии на здоровье и вовсе не догадываются .
Я понимаю , что для этого есть отдельные темы и т.д. , НО , эти темы начинают читать уже после полученного ущерба здоровью !
По этому , обращаюсь к администрации форума , к коллегам . Я думаю , что время от времени подобные сообщения ( о возможном вреде здоровью при проведении опытов ) необходимы..........
С Уважением.......
![B) B)](/media/kunena/emoticons/cool.png)
Предупреждён значит вооружен.
