Анализ устройства Пуш - Пулл

При малой скважности такая хрень. Как следствие - потеря мощьности. Сделай скважность 40-50% и чудо пропадёт. У меня на 35% токого уже не наблюдается.

как избавлялся? от этой ерунды при скважности в 35% ?

Russo пишет: При малой скважности такая хрень. Как следствие - потеря мощьности. Сделай скважность 40-50% и чудо пропадёт. У меня на 35% токого уже не наблюдается.

Ты просто увеличивай скважность и смотри осциллограмму, в определённый момент всё станет ровно. Причем это может произойти не сразу, а сначала на одном плече, а потом на втором. У меня так было.
Не заморачивайся ровно в 35%, это не константа, а просто ориентировочное значение.

zlatko2013 пишет: хм? звон? я грешил на обвязку и убрал ее совсем - стало такое!!!

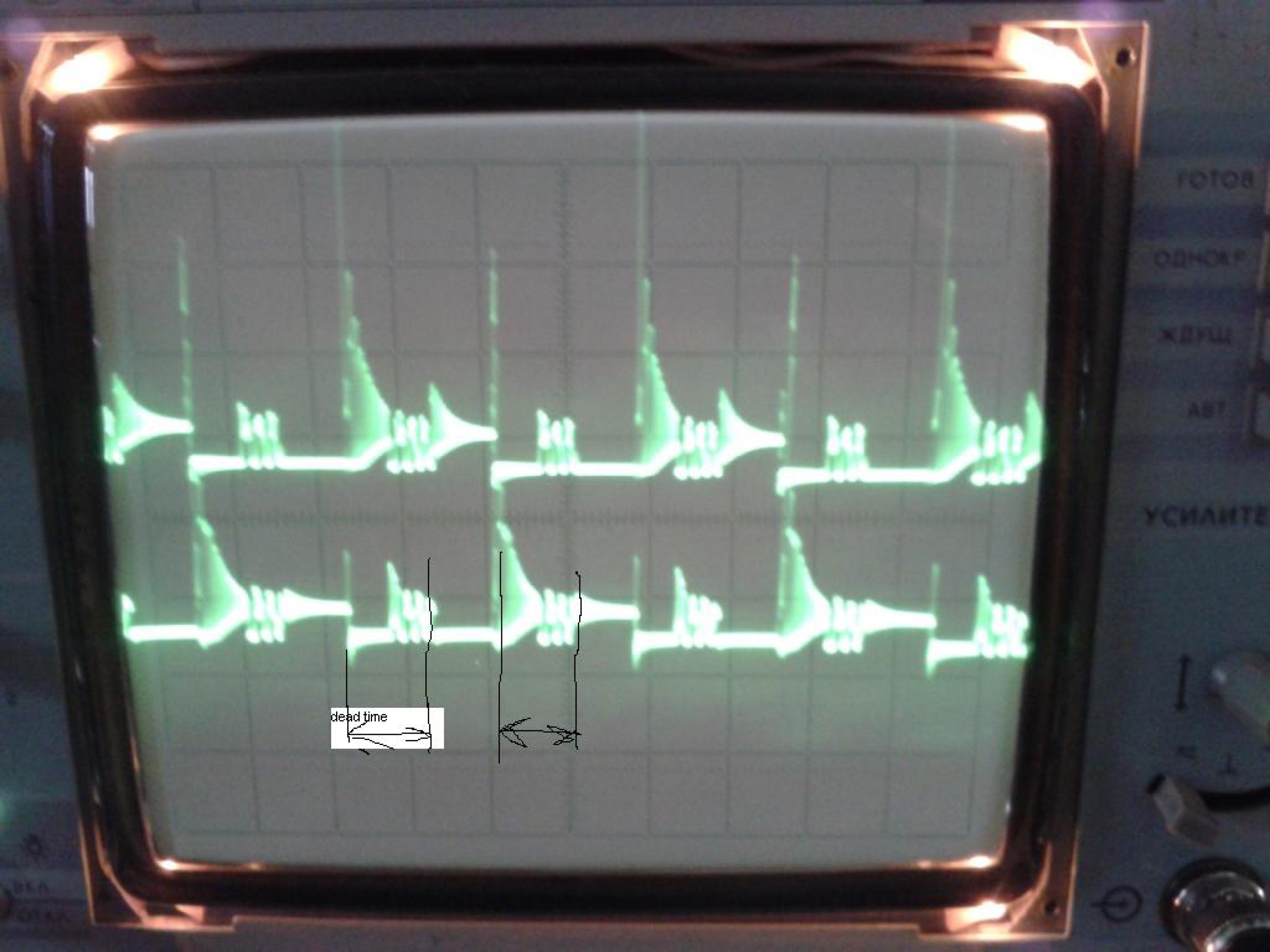

и в deadtime звон и открытие транзюка со звона начинается...

Нормально. Открытие транзистора со звона на втором плече возникает. А что за обвязку ты убрал?

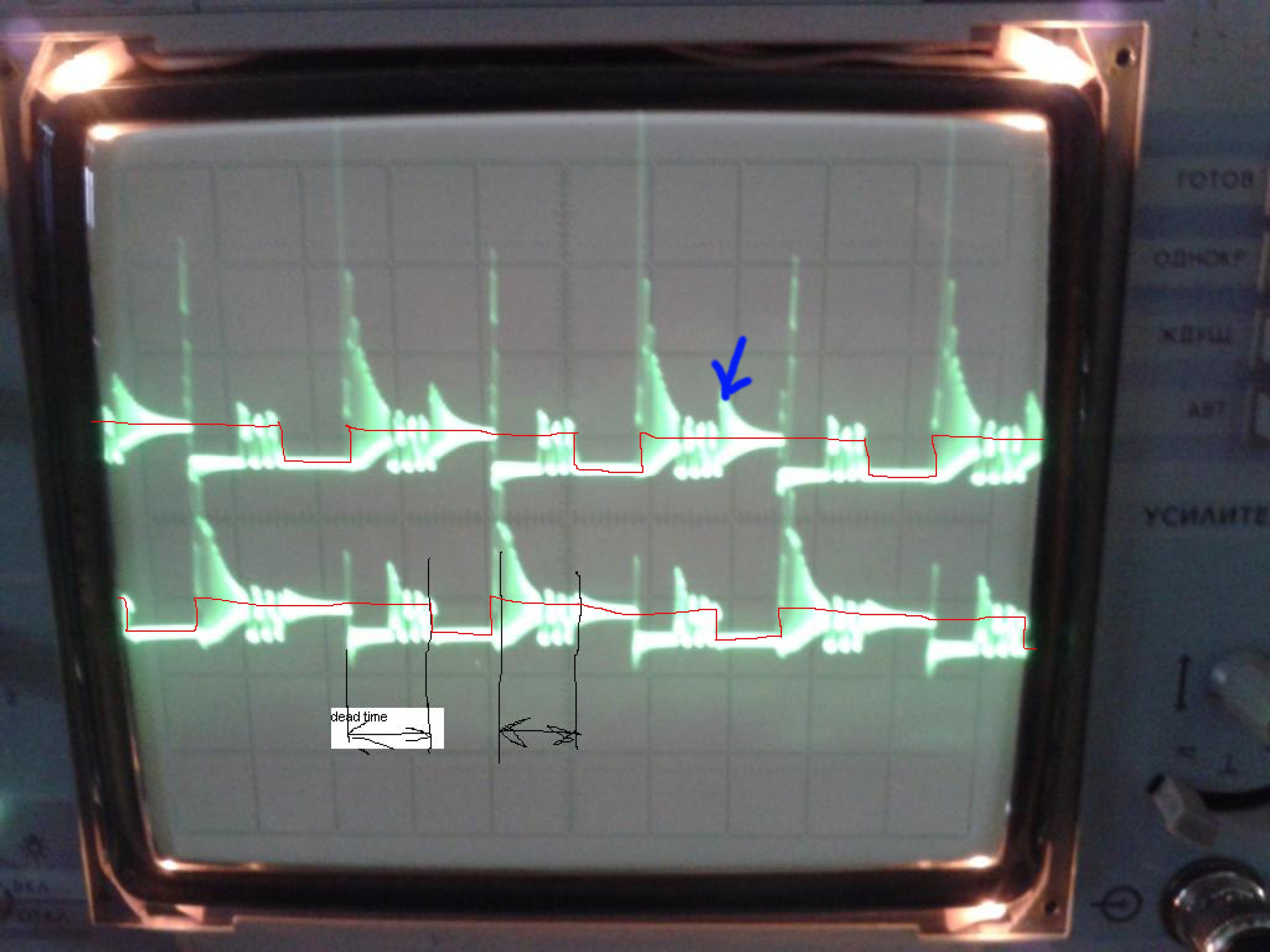

Вот эти колебания, что синей стрелкой, может и есть тот резонанс на каторый нужно настроить ТТ.

Святолуг! красным ни там нарисовал! вот так вот есть
вообщем с обвязкой лучшее было я так понял. А насчет стрелочки синей - ну это звон какой-то при открытии транзюка

Нет, я правильно нарисовал. Если на стоке плюс ставишь, на минусе минус осцилиографа, то при 25 процентов скважности импульсы будут идти вниз. А то у тебя получаеться, из того как ты нарисовал что скважность пуш пула оуоло 85 процентов и бывает время, когда оба транзистора открыты.

1) Заземлить на ЗАЗЕМЛЕНИЕ (не батарею) корпус осциллографа;
2) Использовать правильные, откалиброванные по компенсации входной ёмкости щупы;
3) Меряй колечком форму тока, а не напряжение;
Вся борода что наблюдается на осциллограммах - паразитные явления связанные с LC колебательными процессами между ёмкостью транзистора, индуктивностью проводов щупа, входной ёмкостью осциллографа.

Да святолуг! Красным ты правильно нарисовал... Это я чет сначало ступил

Святолуг пишет: Нет, я правильно нарисовал. Если на стоке плюс ставишь, на минусе минус осцилиографа, то при 25 процентов скважности импульсы будут идти вниз. А то у тебя получаеться, из того как ты нарисовал что скважность пуш пула оуоло 85 процентов и бывает время, когда оба транзистора открыты.

вообщем звон такой в deadtime присутствует! и это не касяк осцилографа. Убирается он снаберной цепочкой между стоком и истоком транзисторов. А вот должен ли этот звон присутвствовать?
