Анализ устройства Пуш - Пулл

Люди делают грубейшую ошибку всегда.
Берут транзисторы с запасом. Из этого вытекает постоянно проблемы с перегревом и выходом из строя.
Посчитали какая нужна мощьность, подобрали транзистор по вольтажу и амперам, посмотрели по датащиту время ключей, подобрали драйвер и транзисторы будут холодные стоять. Ну само собой разводку и обвес тоже грамотно надо делать.

Вячеслав - Люди делают грубейшую ошибку всегда.
Берут транзисторы с запасом. Из этого вытекает постоянно проблемы с перегревом и выходом из строя.
Посчитали какая нужна мощьность, подобрали транзистор по вольтажу и амперам, посмотрели по датащиту время ключей, подобрали драйвер и транзисторы будут холодные стоять. Ну само собой разводку и обвес тоже грамотно надо делать.

Для чего вообще вам нужны снабберы и обвесы? хоть раз спасали?

РАДИО327 пишет: Для чего вообще вам нужны снабберы и обвесы? хоть раз спасали?

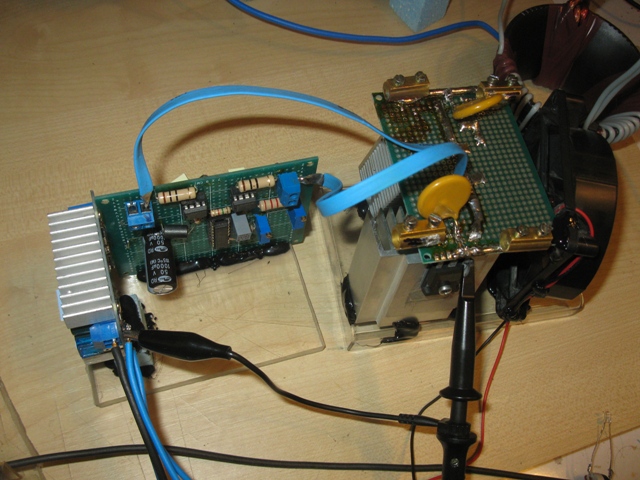

Как я собрал один раз пушпул, так и работает без проблем до сегодня, как я его не мучал, куда только я его не сувал... Неубиваемый. Спасали ли снабберы? НУ при всплесках до 1000 вольт схема дышит свободно.
Кстати взята с этого форума.

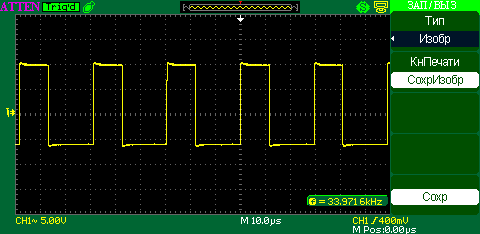

Нужна помощь отцов. Сигнал с затворов пушпула. Кокой-то вроде как не ровный. Или сойдёт такой? Из-за чего этот горб может быть?

сойдет, это мелочь и ерунда. это изза неточной откалибровки осцилографа счупов.

Saeed пишет: Нужна помощь отцов. Сигнал с затворов пушпула. Кокой-то вроде как не ровный. Или сойдёт такой? Из-за чего этот горб может быть?

На роль отцов форума не претендую, но форма сигнала отличная.

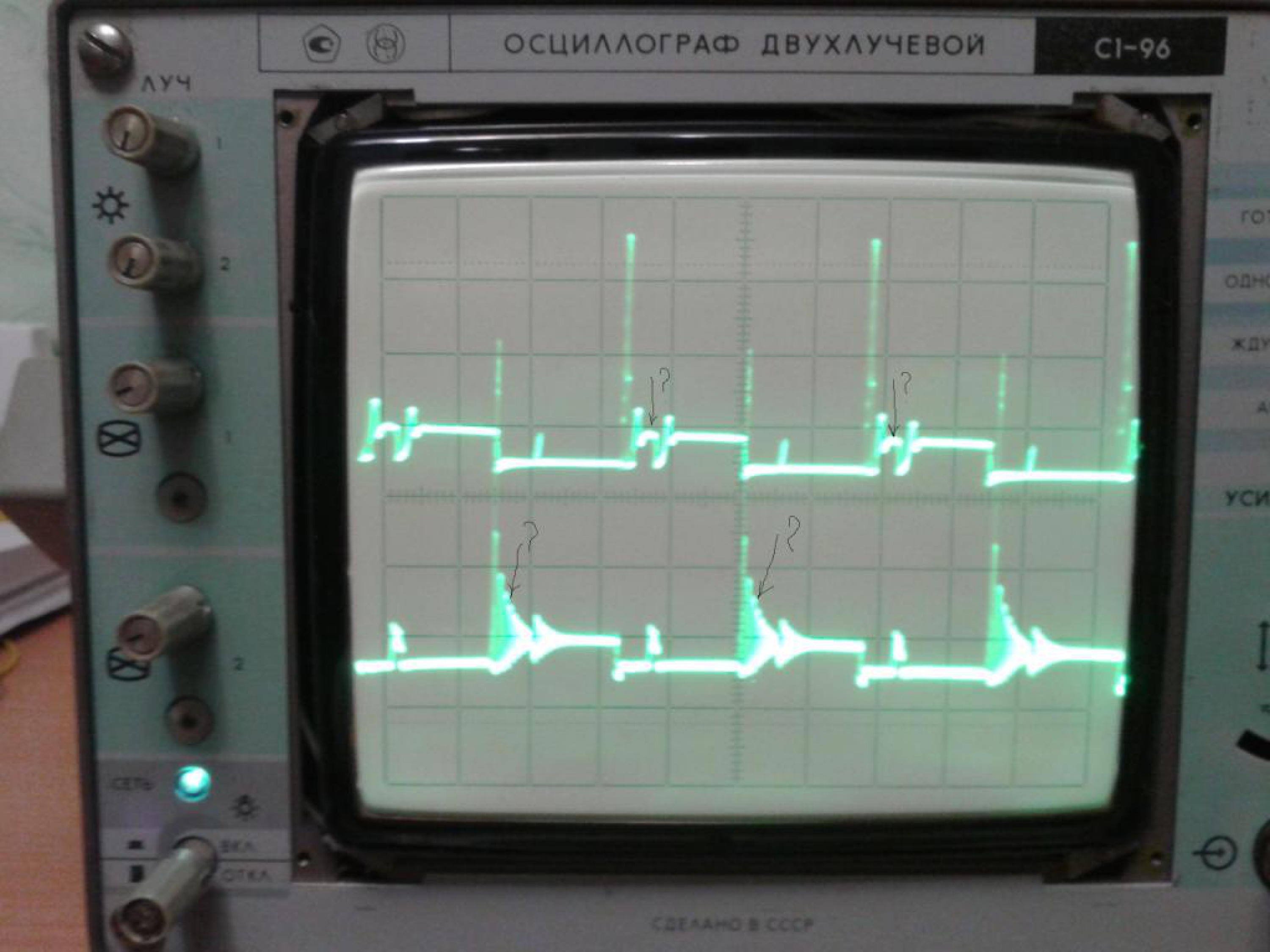

ни кто не подскажет? осликом в ПУШ-ПУЛе меряю на СТОКАХ. И вижу на одном транзюке в области deadtima звон какой-то? а на другом транзюке вроде б как всплеск какой-то - то же в области deadtima. Их там вродеб не должно быть? и что эта за ерунда?

Какая тут скважность?

zlatko2013 пишет: ни кто не подскажет? осликом в ПУШ-ПУЛе меряю на СТОКАХ. И вижу на одном транзюке в области deadtima звон какой-то? а на другом транзюке вроде б как всплеск какой-то - то же в области deadtima. Их там вродеб не должно быть? и что эта за ерунда?

Возможно это помехи на затвор идут. Ещё может быть синхронизация нехорошая, поэтому показывает то чего нет. Но у меня тоэе кажеться бывало, что на одном плече звон, на втором такого нет.

хм? звон? я грешил на обвязку и убрал ее совсем - стало такое!!!
и в deadtime звон и открытие транзюка со звона начинается...
