Анализ устройства Пуш - Пулл

dima085 пишет:

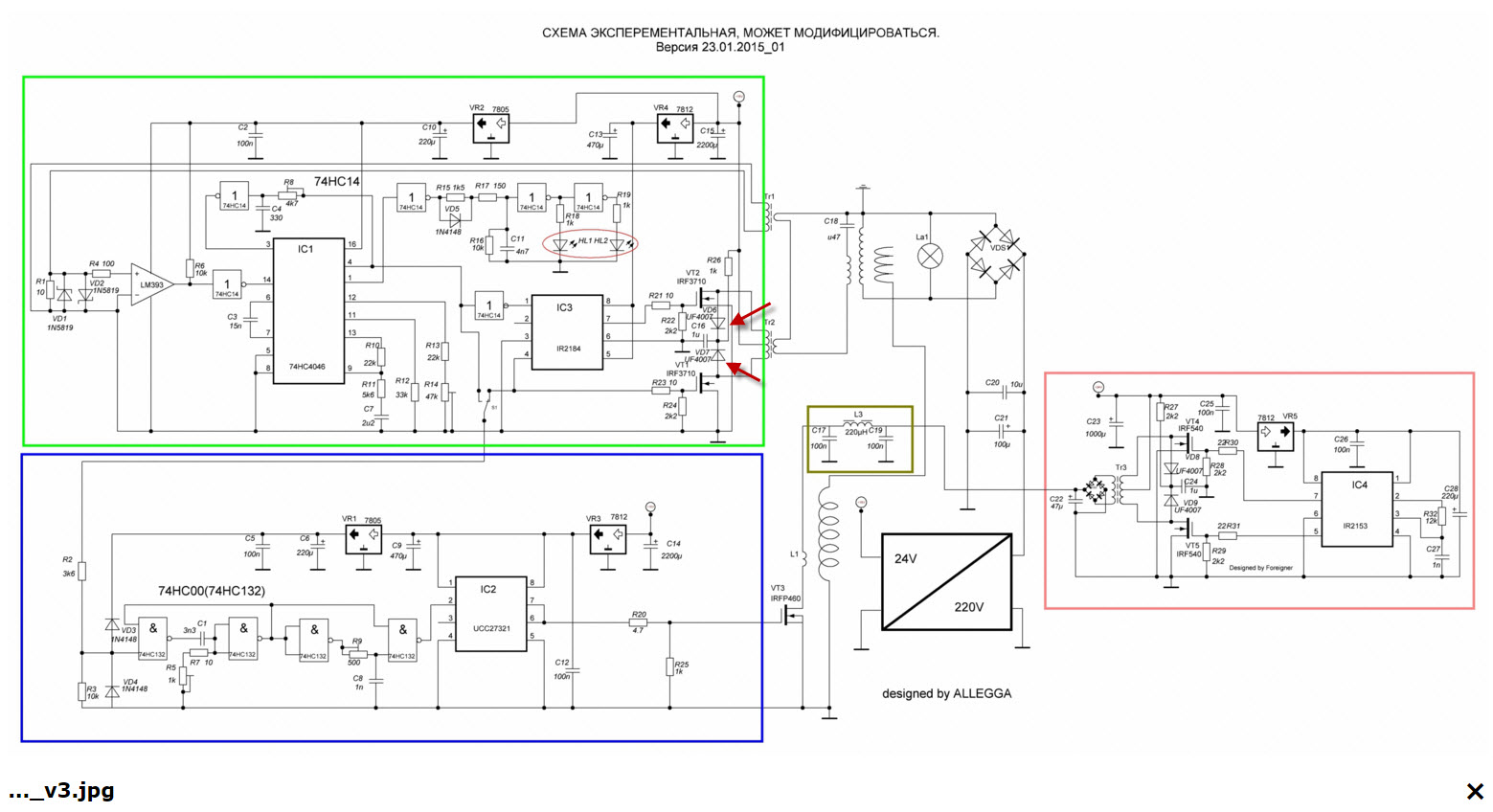

vik1100 пишет: похода косяк в разводке платы

странно у меня резистор R26 стоит на 1 Ом (вот через него похода питание поступило)
через него может рвануть, но только в том случае если ты диоды VD6 VD7 перевернул.

Я диодов на плате не вижу . и говорю . косяк вне платы . Ну гляньте сами , транзисторы запаяны правильно , даже если драйвер нерабочий , отчего транзисторы рванули , если на стоках нет ничего и питание 12 вольт !?!?!? Косяк вне платы....

Вообщем прикупил еще парочку полевиков.
Подключил питание-свист горшка.
Гранату также подключил , нагрузка в виде лампочки вспыхивает не в полный накал и медленно затухает, при этом один полевик сильно нагревается а второй холодный.
Горшок придется перемотать?

vik1100 пишет: Вообщем прикупил еще парочку полевиков.
Подключил питание-свист горшка.
Гранату также подключил , нагрузка в виде лампочки вспыхивает не в полный накал и медленно затухает, при этом один полевик сильно нагревается а второй холодный.
Горшок придется перемотать?

а горшок случайно не встречно подключен? Может в этом проблема

vik1100 пишет: Вообщем прикупил еще парочку полевиков.
Подключил питание-свист горшка.
Гранату также подключил , нагрузка в виде лампочки вспыхивает не в полный накал и медленно затухает, при этом один полевик сильно нагревается а второй холодный.
Горшок придется перемотать?

Отключи горшок и резисторы любые разумные по номиналу с питания на колекторы . Посмотри осликом . Усли два лучика ослик - вобще сказка. И посмотриш и мертвое время и Равность плеч . Харош палить запчасти . Не наш метод. Может твой драйвер лажается . Вот и увидиш сам в подробностях. Если ослик с одним лучиком - Возьми внешний синхро с генератора задающего частоту пушпула и подай на вход внешней синхронизации ослика , а дальше как обычно.... Удачи....

было у меня, что один сильнее греля, это поечи были немного не равномерно намотанные, но это не страшно.
нп зптворах можно померить, должны быть одинаковые прямоуголники, с достаточно крутыми фронтами.

извиняюсь ослик остался в другом городе (стране), теперь нужно другим методом пытаться.
горшок наверное перемотаю. По идее пушпул без горшка должен работать и резистор ему в помощь который на схеме (поставил в 1 ОМ) .Стремно снова включать (кстати может рванули подделка на транзисторы)

проверь правильность включения диодов, и на пробой их прозвони.

dima085 пишет: проверь правильность включения диодов, и на пробой их прозвони.

Проверил -все в порядке с подключением , не пробитые.

от акумулятора крайне не рекомендую запускать пуш пул, так как если чтото отвалилось могкт сгореть транзисторы, а запуская от блока для диодных ламп, там есть защита и он не спалит транзисторы.

vik1100 пишет: извиняюсь ослик остался в другом городе (стране), теперь нужно другим методом пытаться.
горшок наверное перемотаю. По идее пушпул без горшка должен работать и резистор ему в помощь который на схеме (поставил в 1 ОМ) .Стремно снова включать (кстати может рванули подделка на транзисторы)

без ослика не айс, так бы встал им на выхода драйвера, посмотрел что там творится.
а вообще у тебя ключи на плате стоят? если да, то ищи косяк в разводке платы.
