Преобразователь !?

Предлагаю прочесть.

Всем привет !
Ну как видно, никто не захотел решать такие задачки, давайте попробуем что то попроще.

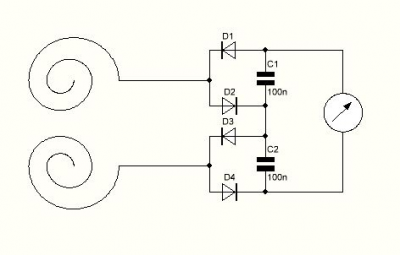

К примеру такие, уж проще этих не бывает.
Ну а далее, можно будет перейти и к усилителям. преобразователя и т.д.
Ну конечно, с вашим участием !
Желаю удачи !

Поздравляю всех, со старым Новым Годом !!!
Ну конечно, кроме флудерастов, типа vitus.
Желаю вам всем здоровья и исполнения ваших желаний !
С Уважением Святослав.!

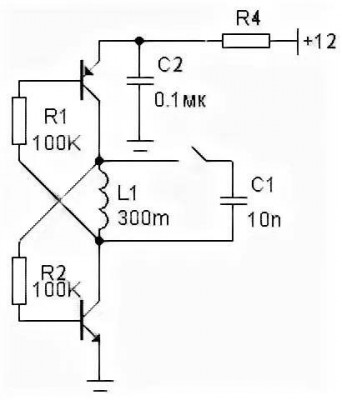

Вот хочу найти схемку типа этой, ну конечно малёхо по серьёзней,
Может кто подскажет или схемка у кого есть типа этой,ну естествено на 8 транзисторов
да даже и на 4 пойдёт дальше я и сам добавлю.

Святослав.. пишет:

Прошу по мощи, в создании схемы твч для мини плавки бронзы, ну хотя бы до 500 гр.
схемки конечно есть и даже вроде не плохие.

Вложение не найдено

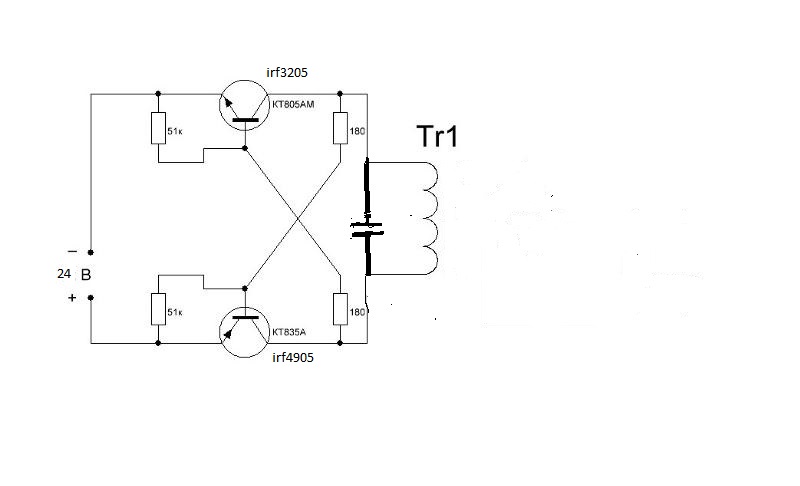

Но я хочу чтобы индуктор был между транзисторами а не грел БП и дросселя, как во всех подобных схемах, и был бы включён как на этой схеме, которая внизу, хочу здесь использовать по 4 шт IRF4905 и IRF3205. БП на 22 В. 50 -100А Сделал из МОТа

Вложение не найдено

Прошу помощи, как доработать эту схемку до типа, как в верху и воплотить в жизнь, такую схемку.
А может я просто неверно мыслю?

Уточни тех.задание. Вопрос зачем выпрямитель на схеме нижней ? У тебя есть источник постоянного тока 12 вольт, нужнен на выходе переменый,, какое напряжение ,мощность ?

Вот примерно такая схемка, основа - (зародыш)

Святослав.. пишет:

Вот примерно такая схемка, основа

- (зародыш)

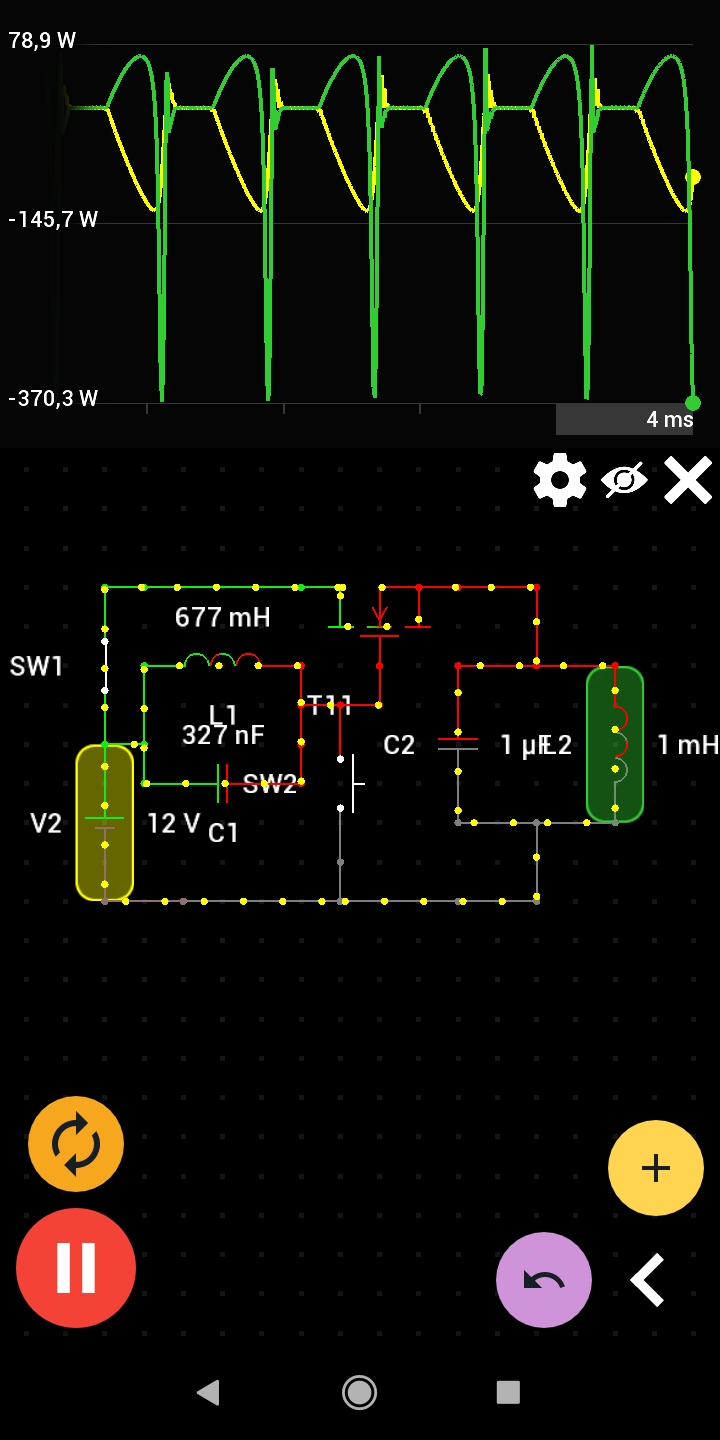

Тоже что то вроде зародыша, симуляция ( кнопка сопротивления проводов включена ), на моп транзисторе. Он генерирует с первым колебательным контуром имульсы, есть кнопка запуска устойчивых колебательных процессов ей же длительностью нажатия регулируется мощность.На втором происходит "обрыв "самоиндукции от этого мощность в контуре подскакивает прилично, по сравнению источником... извини но другого обычного нет ... На этом сайте чё не делают всё бтг выходит )))

Святослав.. пишет:

Да схема БТГ меня давно уже не волнует, и я её уже выкладывал везде .
А кто её не понял я не виноват.
Сейчас я хочу создать приличный индуктор, для плавки металла, с приличной схемкой всего навсего.
И чтобы не распылять энергию транзистора на 2 дросселя, блок питания и индуктор
Поэтому хочу индуктор поставить между транзисторами.
Неужели это никому не понятно? Я над вами тащусь, я чё один здесь такой умный ?
Или может вы скажете, что я не прав !??? Да в этом никто и не удивиться.
Здесь завсегда найдётся, такая бездарная гадость, как витус.

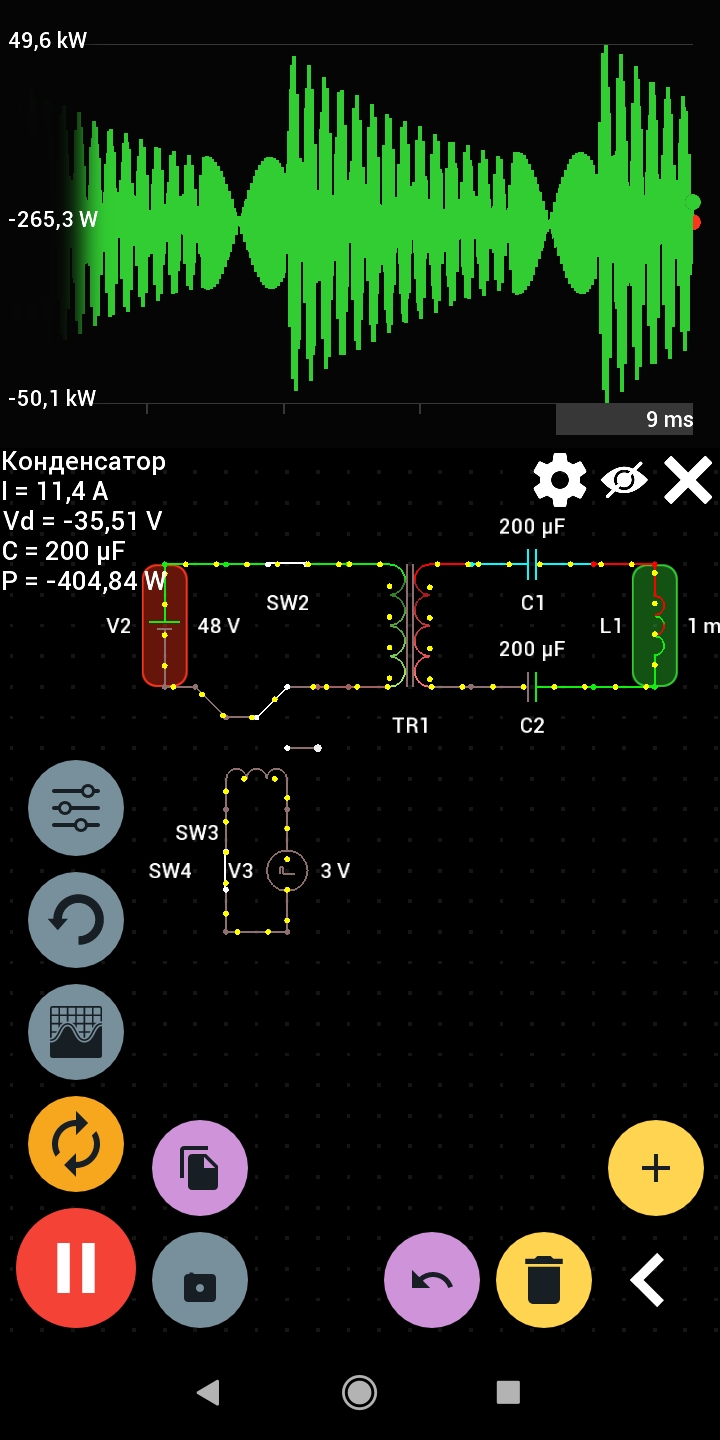

Та схема с теми транзисторами для "раскачки" постоянки в переменный, это для слаботочки, радиоэлектроники, ты хоть на голову встань индуктор для плавки они не потянут. Само надёжное это генератор импульсов с реле " твердотельное реле... Собственно сам генератор я тебе его и представил , на одном моп транзисторе, первый контур.. можно им питать электромагнитное реле которое через трансформатор и конденсаторы на вторичке большой ёмкости могут раскачать твой индуктор ... Что касается мощности неизвестно откуда взявшейся то это реактивная энергия... Это обычное дело для контуров с индукивеостью и конденсатором, просто она "официально" считается не рабочей ей " нельзя" питать нагрузку.. Вот генератор импульсов на 3В питает реле частота 130 герц, Источник 48 В трансформатор 16 mH трансформация 1 индуктор 1 mH конденсаторы на 200 микрофарад.

Это было недавно !?? Это было давно !!!

Святослав.. пишет:

Это было недавно !?? Это было давно !!!

Ночной вид на Луна-парк , Кони-Айленд, штат Нью-Йорк (Соединенные Штаты Америки). Фотография сделана примерно в 1905 году и опубликована Detroit Publishing Co.
Свеча Яблочкова была впервые продемонстрирована на выставке физических приборов в Париже 15 апреля 1876 г, т.е. за 29 лет до создания этой фотографии.
