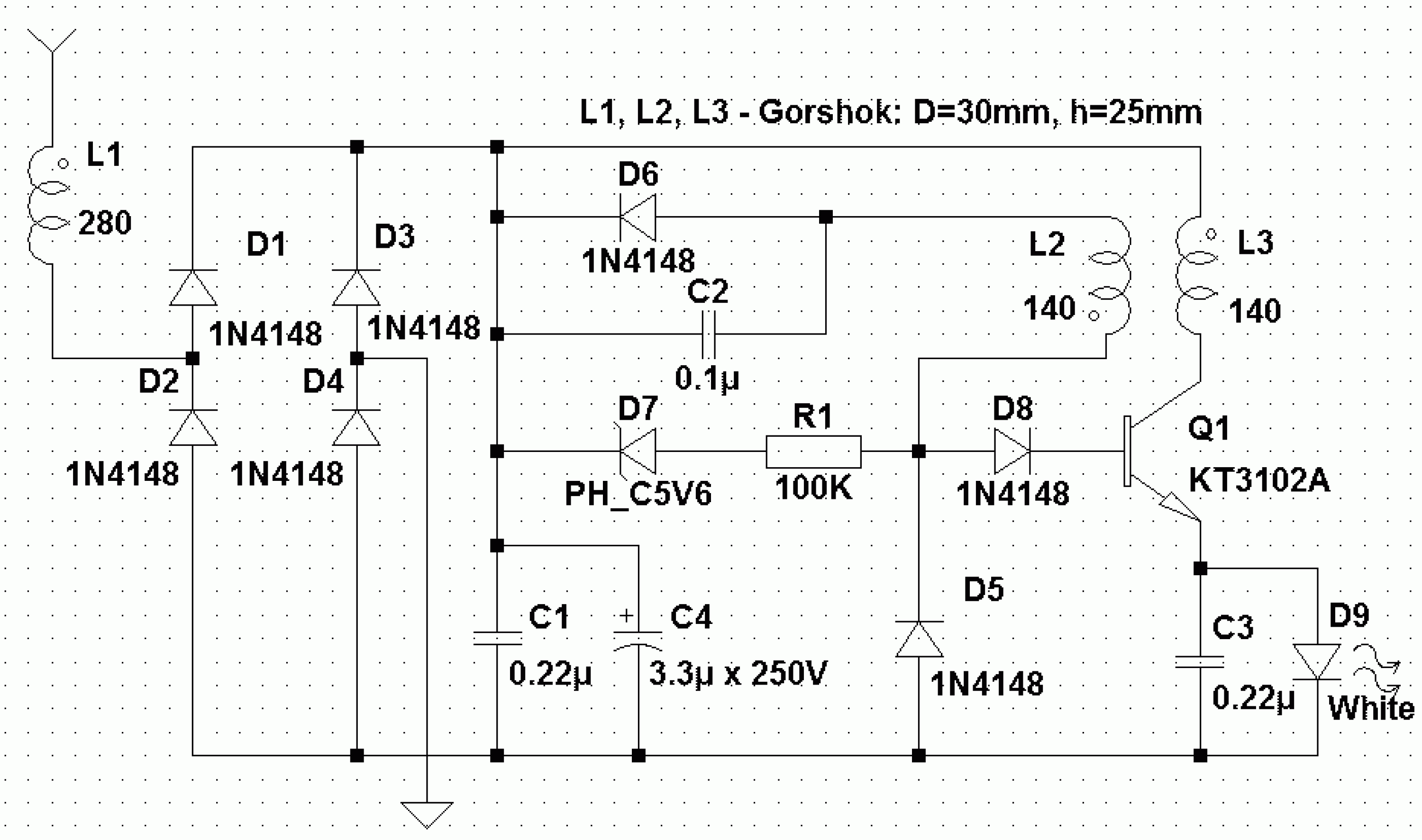

Multik пишет: Примерную схему прилагаю. Когда мне удастся проверить, не знаю, но делюсь идеей, может, кому будет интересно.

Приветствую, Валерий!
Заинтересовался Вашей схемкой и есть желание собрать ее, но прежде хотелось уточнить следующее: критичны ли марка транзистора и стабилитрона, или вместо D7 достаточно будет любого на 5 вольт, а транзистор можно заменить на похожий по параметрам?

И еще вопрос по катушке - как я понял, все три намотаны в одном горшке, в связи с этим вопрос - намотка секционная или можно мотать поочередно: первой мотать L1, сверху нее L2 и уже на нее L3? Провод любой, лишь бы соблюсти указанную индуктивность 100мкГн?

Ну и последнее: между D3 и D4 - это полноценная земля или моток кабеля (железная пластина) на полу?

Спасибо!

natasha пишет:

doktorsvet пишет: неси, посмотрим...

на днях "придёт" конденсатор, изначально было так

В этой схеме 3 минуса:
- необходимость заземления
- большой антенны
- потери на выпрямление и детектирование

NikAndr пишет: критичны ли марка транзистора и стабилитрона, или вместо D7 достаточно будет любого на 5 вольт, а транзистор можно заменить на похожий по параметрам?

И еще вопрос по катушке - как я понял, все три намотаны в одном горшке, в связи с этим вопрос - намотка секционная или можно мотать поочередно: первой мотать L1, сверху нее L2 и уже на нее L3? Провод любой, лишь бы соблюсти указанную индуктивность 100мкГн?

Ну и последнее: между D3 и D4 - это полноценная земля или моток кабеля (железная пластина) на полу?

Спасибо!

Привет!
Я уже писал, что не собирал эту схему. Собирал без третьей обмотки схему на первой странице этой ветки. А потом доработал её до того, что нарисовано.
Стабилитрон лучше такой, который пробивается сразу, а не постепенно, как отечественные КС147 и им подобные. Можно использовать переход база-эмиттер транзистора КТ315. Он пробивается при напряжении около 4 В. Транзистор у меня был КТ3102А. Работал и КТ315Г.
Катушки были взяты готовые. Нашлись на одной плате шесть одинаковых горшков. Обмотки намотаны на двух секциях, по 280 витков в каждой секции. Отмотали с одной секции 140 витков и в таком виде применили.
Какая индуктивность, я не знаю. Измерить нечем. То, что нарисовано - это модель в LTspice IV. В модели надо что-то указывать, я и указал от фонаря. В трансформаторе важно отношение индуктивностей, а не сами индуктивности, поэтому на ходовые качества модели это не сказывается.
Земля настоящая. Контур вокруг фундамента. Заложен при строительстве дома.
Сейчас я уже в другом месте. Здесь даже магазин с радиодеталями есть. Сегодня купил детали для схемы. Катушку взял такую же, только размотал одну секцию, сложил провод вдвое и намотал обратно. Это будут L2 и L3, по 140 витков в каждой. L1 будет первая секция 280 витков. За пару дней надеюсь собрать и проверить.
___

doktorsvet пишет: В этой схеме 3 минуса:
- необходимость заземления
- большой антенны
- потери на выпрямление и детектирование

Схема явно заточена на приём какой-то радиостанции. Статические потенциалы она не видит. А истинно свободная энергия - это всё же потенциал ионосферы относительно земли.

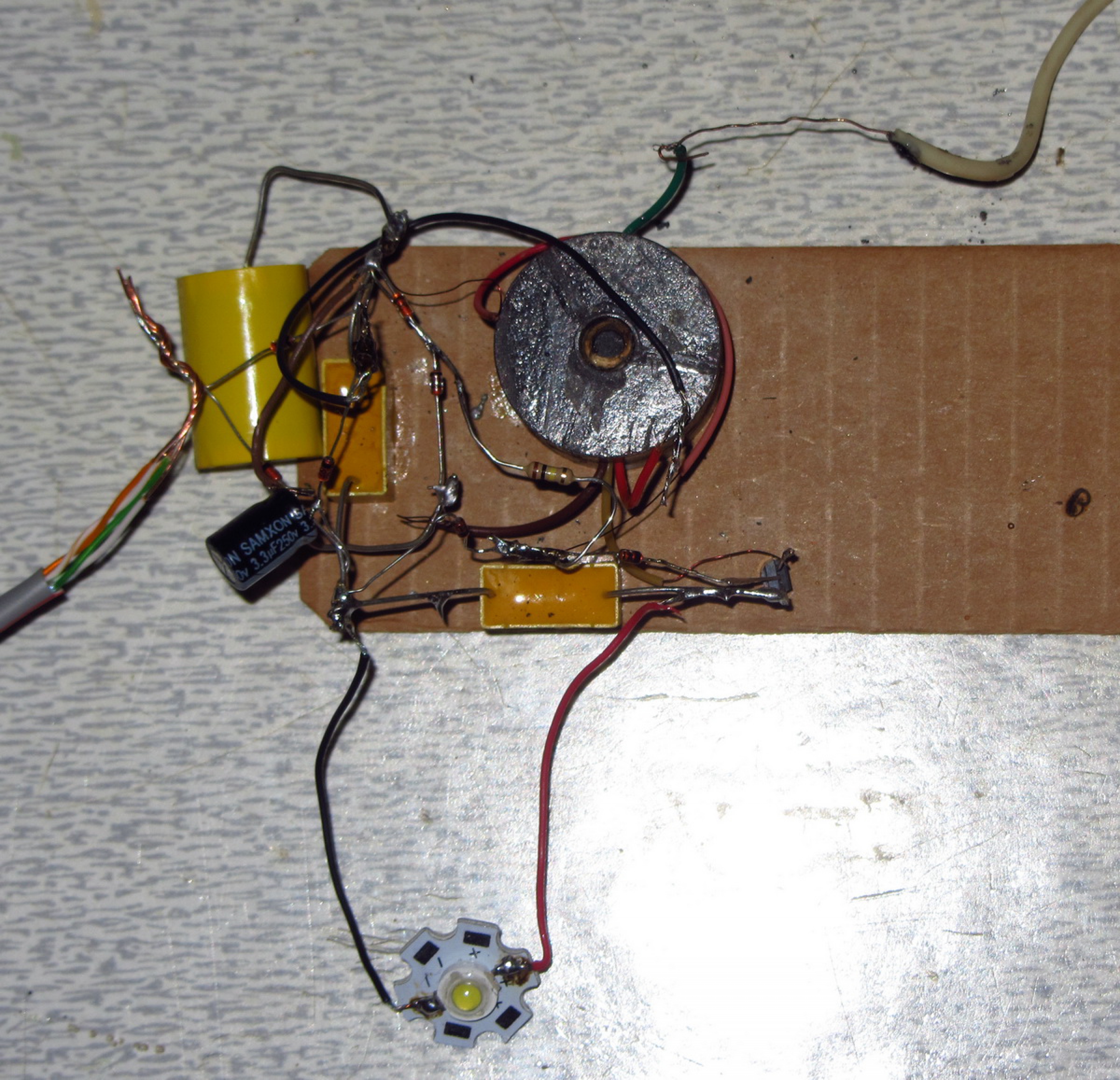

Собрал схему:



из того, что было:



Живу на третьем этаже старого кирпичного дома.
Заземлился к батарее отопления.
Сначала сделал антенну из изолированного провода (изоляция ПВХ - телефонная "лапша") длиной 3 м.
На конденсаторе С1 напряжение (при измерении вольтметром с входным сопротивлением 1 Мом) не более 0,15 В.
Потом содрал изоляцию. Напряжение на конденсаторе С1 выросло до 0,45 В. К переменным наводкам добавилась статика.
Отсюда вывод: антенна должна быть сделана из голого провода.

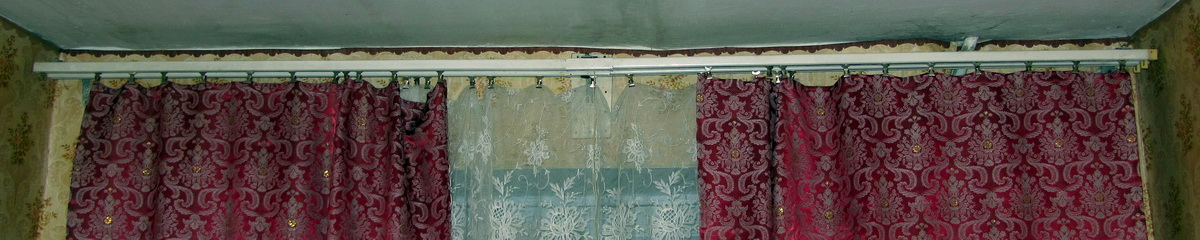

Подключился к железному карнизу:



Напряжение то же самое. При ударе шерстяной тряпкой по карнизу светодиод вспыхивает.

При отключённом приборе в темноте видно мигание светодиода. Подключил параллельно С1 электролит 3,3 мкФ х 250В (достал из разбитой энергосберегайки). Теперь светодиод мигает редко, зато ярко.
Как и предполагалось, блокинг включается при пробое стабилитрона. Стабилитрон 5,6 В выдрал из поломанной телефонной трубки. При включении его последовательно с вольтметром, показания напряжения падают на 4 В. Полагаю, это и есть настоящее напряжение пробоя.

С обмоткой раскачки антенны пока не разобрался. Пока я не вижу другого способа определения эффективности, кроме частоты мигания светодиода. Светодиод мигает слишком редко. Надеюсь провести эксперимент в частном доме. На природе.

...попробуйте так:

Не квадрат пишет: ...попробуйте так:

Попробовал. Вместо заземления провод 3 м перпендикулярно антенне, на полу.
Напряжение на конденсаторе С1 0,05 В.
Интересуюсь. Вы ожидали другого результата?

...заземение должно быть хорошим. Думаю схемка вполне работоспособна нечто подобное на работе пробовал, но заземления тоже увы плохое. Потеплеет на даче испытаю.

jay80 пишет: Для хорошего заземления обмотай пилот вокруг отопления и будет тебе заземленное счастье.

Чё-то всех так и тянет на наводки переменного тока. А надо варганить цепь постоянного тока.

jay80 пишет: Одного гуру "тянуло" на наводки от молний,интересно на какой частоте их Имать и иметь????

Про молнии не знаю. Спросите у того гуру. А у меня светодиодик моргает круглые сутки. Хоть маленькая (пока), но всё же халява. Но эта халява с трёх метров провода в квартире. Надеюсь через некоторое время выйти из квартиры и научиться реально заряжать аккумуляторы.

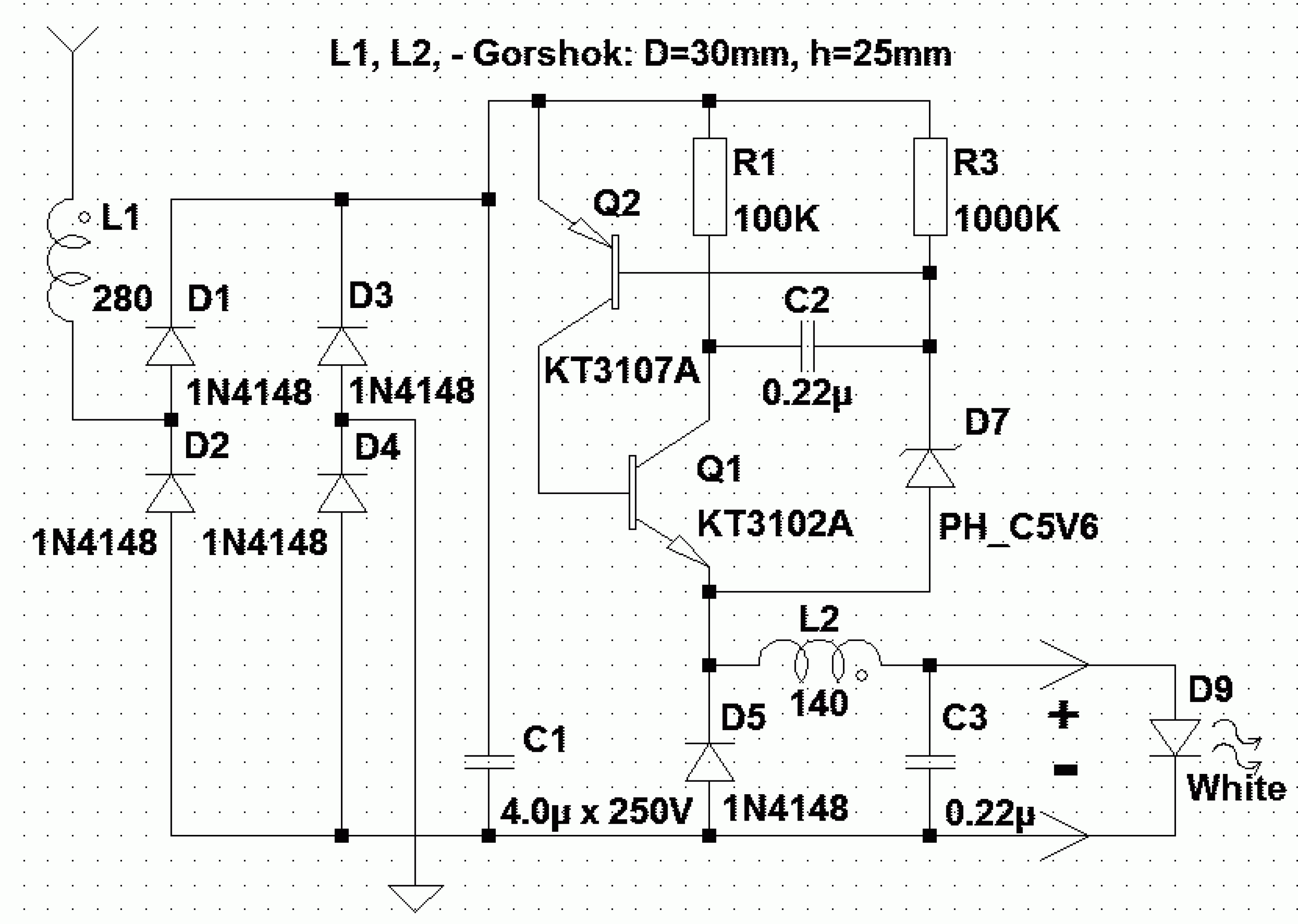

Усовершенствовал схему:



Недостатком предыдущей схемы было то, что при малом токе из антенны транзистор при отпирании стабилитрона не открывался и ток антенны начинал протекать через цепь стабилитрона и светодиод. Светодиод вспыхивал только при достаточно большом токе из антенны или появлении в антенне помех.
Теперь светодиод вспыхивает при достижении на конденсаторе С1 напряжения пробоя стабилитрона D7 даже при очень слабых токах из антенны, то есть, практически всегда. Кроме того, передача заряда из накопительного конденсатора С1 в выходной конденсатор С3 происходит при посредстве индуктивности L2, с максимальным коэффициентом передачи.
Таким образом, мы имеем инструмент, позволяющий оценивать эффективность антенны по частоте вспышек светодиода.

P.S. Чем больше номинал резистора R3, тем выше чувствительность схемы. Лучше вообще убрать этот резистор (я его убрал). Тогда конденсатор С2 в паузе будет разряжаться током стабилитрона D7 через резистор R1 до напряжения отпирания базового перехода транзистора Q1, после чего транзистор откроется и лавинообразно сформируется очередной импульс тока.
Для справки. Без резистора R3, при использовании карниза в качестве антенны, светодиод мигает каждые 25 секунд. Зная ёмкость конденсатора С1 и перепад напряжения на нём, можно рассчитать поток энергии из антенны (мощность источника).
