Спасибо Vladimir_S. А то мне бы пришлось доказывать.Vladimir_S пишет: Green прав работает схема за счёт наводки, если проще то это что то вроде детектора электромагнитного поля. Работает даже при отключенных тюнерах, если их даже и выдернуть из сети. Кстати на КТ3102 схема более чувствительная и работает с маленькими антеннами. То что я показал на видио, это лишь повтор схемы автора ролика( Светодиод без батареек). Cхема на ютубе –LaserSaber
Если кто не в курсе Vladimir_S автор данного видео со спутниковой антенной.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Сижу в глухом селе на краю цивилизации. Часто вырубают свет. Взяли кусок провода длиной метра два - три. Диодный мост на Д220 - уж какие нашли. Конденсатор КМ-6б 0,22 мкФ. Заземление в доме есть.Vladimir_S пишет: Green прав работает схема за счёт наводки, если проще то это что то вроде детектора электромагнитного поля. Работает даже при отключенных тюнерах, если их даже и выдернуть из сети.
При измерении китайским тестером напряжение на конденсаторе при подключении тестера сразу вольт пять, потом падает до 0,5 В. Понятно, тестер имеет сопротивление и разряжает конденсатор. При измерении тока показывал до 10 мкА.
Когда вырубают свет, напряжение не падает, а даже немного возрастает. Отсюда делаю вывод, что определяющими в этом случае являются не наводки от сети, а статические заряды. Помнится, делал электрометр, ходил с ним по всему дому, везде обнаруживал наличие электрического поля, величина и знак которого зависит от места и времени. А вот то, что напряжение при отрубании сети возрастает, после сложных умозаключений привели меня к выводу, что антенну надо "трясти" импульсами, например, с третьей обмотки блокинга, тогда должна увеличиваться область, с которой берётся заряд.
Идея не нова. Где-то на старом Страннике такой вариант уже обсуждался, но никто так и не проверил.
А сейчас, когда вдруг стало очевидно, что даже с куска провода можно снимать вполне поддающиеся измерению токи, и в связи с простотой схемы, проверка этой идеи становится вполне целесообразной. Тем более, что энергия для импульсов берётся из той же антенны. Если идея работает, будет саморазгон. А там, глядишь, и к принципу Капанадзе подойти можно.
Примерную схему прилагаю. Когда мне удастся проверить, не знаю, но делюсь идеей, может, кому будет интересно.
Вместо накопительного конденсатора на выходе схемы можно использовать аккумулятор, но я специально нарисовал конденсатор, чтобы особо одарённые не указывали, что он питает всю схему. Очень возможно, что выводы катушки L1 лучше поменять местами, но не факт.
Сразу скажу, что схема, приведённая в этой ветке, у меня не запускалась. Стала запускаться только после введения цепи смещения на базу через стабилитрон. Диоды в цепи базы стоят для уменьшения потерь в схеме.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
без этого условия система будет молчать, как шпрота в банке....
И вместо заземления желательно использовать обратную антенну - встречную копию L1...
Схема будет кушать всё, на что настроен входной контур и сожрёт, пока не кончится электричество в радиоэфире:
сотовые вышки, радиостанции, телевидение и т.д......
Full activated
...Setup is complete....
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Ну вот и попробуйте сделать! Потом расскажите нам что получилось. Без заземления работать не будет! (Это так Вам к сведенью).
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Спасибо за проделанную Вами работу,молодцы! Хотел уточнить про катушки: L1 L2 L3 они все намотаны на одном сердечнике типо ферритового кольца или есть свой определённый конструктив? Если можно расскажите про них по подробней.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
A-tac пишет: На базу Q1 при старте должен прийти потенциал положительной полярности... Вероятно, D7 надо перевернуть...
без этого условия система будет молчать, как шпрота в банке....
И вместо заземления желательно использовать обратную антенну - встречную копию L1...
Схема будет кушать всё, на что настроен входной контур и сожрёт, пока не кончится электричество в радиоэфире:
сотовые вышки, радиостанции, телевидение и т.д......
Это стабилитрон, он для смещения и поставлен, автоматом еще и как ограничитель.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Синим цветом на сером фоне ..... видать не очень, даже после протирки экрана....
Спасибо за разъяснялки!!!!!!
Full activated
...Setup is complete....
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
При заряженном конденсаторе схему запускать нельзя, пробиваются низковольтные светодиоды и транзистор, конденсатор у меня в мостике секунд за 12 набирает до 18 вольт. Так пока я запускал схему спалил два КТ3102 и штук восемь светодиодов. Поэтому просадку по напряжению я не могу сказать. При нагрузке когда измеряю напругу на кондёре показывает 6 -8 вольт. С куском провода-антенны практически тоже 6 вольт, и так как токи мизерные напряжение начинает сразу падать из за тестера.jay80 пишет: Владимир на сколько падают вольты под нагрузкой????
Спасибо огромное,за видео!
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Это развитие схемы, приведённой в первом посте ветки. realstrannik.com/forum/svobodnaya-energi...r?limitstart=0#23472dozor пишет: Multik
Спасибо за проделанную Вами работу,молодцы! Хотел уточнить про катушки: L1 L2 L3 они все намотаны на одном сердечнике типо ферритового кольца или есть свой определённый конструктив? Если можно расскажите про них по подробней.
Схема запускалась только при подаче смещения на базу транзистора. Но тогда конденсатор С1 не успевал заряжаться и напряжение на выходе было очень маленьким. Для того, чтобы перед запуском конденсатор успел зарядиться до некоторого напряжения, был введён стабилитрон D7. Теперь напряжение на конденсаторе С1 не растёт больше величины, заданной напряжением стабилитрона плюс напряжения отпирания базы, диода D8 и на конденсаторе С3. Если из антенны течёт большой ток, просто увеличивается частота срабатывания блокинга.
К выходу (параллельно С3) надо включить один или несколько светодиодов, которые ограничат рост напряжения на конденсаторе С3.
Катушки L2 и L3 намотаны на горшке, как у автора. Катушка L1 не моталась. Мысль пришла позже, когда я уже уехал. При случае проверю сам.
A-tac пишет: И вместо заземления желательно использовать обратную антенну - встречную копию L1...
Схема будет кушать всё, на что настроен входной контур и сожрёт, пока не кончится электричество в радиоэфире:
сотовые вышки, радиостанции, телевидение и т.д......

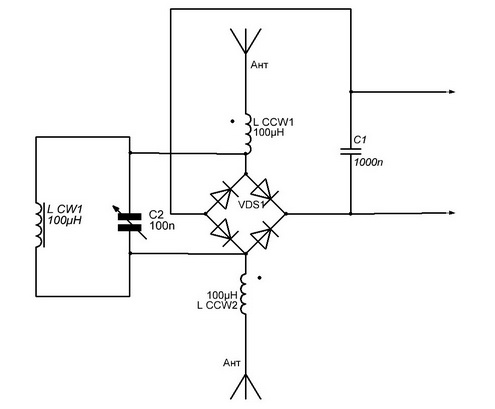

Ваша входная цепь:
как раз предназначена для ловли переменных полей. А в данном случае принципиально важно ловить не столько переменные поля, сколько статические заряды. В связи с тем, что над землёй действует поле конденсатора Земля-ионосфера, оно есть везде, независимо от наличия помех, радиостанций и сетевых проводов.
