Мотор-Генераторы, Ротоверторы
Наверное привязаться ко времени ролика 10:50 мин. не вышло , с того момента идёт пояснение по направлению магнитного потока ( силовых линий ) , это надо учитывать а полюсы S , N это условности .mebius пишет: Treacle, я бы дополнил Вашу картинку для более отчетливого понимания. Если дорисовать проводники ротора до замкнутого контура (а иначе току не куда течь
), то на роторе получится элементарный электромагнит из короткозамкнутого витка с индуцируемым в нем током.
И тогда становится очевидным притяжение одного магнита к другому.
ВНИМАНИЕ: Спойлер!
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Вот еще интересный рисуночек из курса школьной программы
Но насколько будет график тока сдвинут от графика напряжения вот тут и вся бяка.Перейдем теперь к изучению графика переменной ЭДС. На рис. 3 в верхней части показана рамка, вращающаяся в магнитном поле, а внизу дано графическое изображение возникающей переменной ЭДС.
Начнем равномерно вращать рамку по часовой стрелке и проследим за ходом изменения в ней ЭДС, приняв за начальный момент горизонтальное положение рамки.
В этот начальный момент ЭДС будет равна нулю, так как стороны рамки не пересекают магнитных силовых линий. На графике это нулевое значение ЭДС, соответствующее моменту t = 0, изобразится точкой 1.
При дальнейшем вращении рамки в ней начнет появляться ЭДС и будет возрастать по величине до тех пор, пока рамка не достигнет своего вертикального положения. На графике это возрастание ЭДС изобразится плавной поднимающейся вверх кривой, которая достигает своей вершины (точка 2).
По мере приближения рамки к горизонтальному положению ЭДС в ней будет убывать и упадет до нуля. На графике это изобразится спадающей плавной кривой.
Следовательно, за время, соответствующее половине оборота рамки, ЭДС в ней успела возрасти от нуля до наибольшей величины и вновь уменьшиться до нуля (точка 3).
При дальнейшем вращении рамки в ней вновь возникнет ЭДС и будет постепенно возрастать по величине, однако направление ее уже изменится на обратное, в чем можно убедиться, применив правило правой руки.
График учитывает изменение направления ЭДС тем, что кривая, изображающая ЭДС, пересекает ось времени и располагается теперь ниже этой оси. ЭДС возрастает опять-таки до тех пор, пока рамка не займет вертикальное положение. Затем начнется убывание ЭДС, и величина ее станет равной нулю, когда рамка вернется в свое первоначальное положение, совершив один полный оборот. На графике это выразится тем, что кривая ЭДС, достигнув в обратном направлении своей вершины (точка 4), встретится затем с осью времени (точка 5).
На этом заканчивается один цикл изменения ЭДС, но если продолжать вращение рамки, тотчас же начинается второй цикл, в точности повторяющий первый, за которым, в свою очередь, последует третий, а потом четвертый, и так до тех пор, пока мы не остановим вращение рамки.
Таким образом, за каждый оборот рамки ЭДС, возникающая в ней, совершает полный цикл своего изменения.
Если же рамка будет замкнута на какую-либо внешнюю цепь, то по цепи потечет переменный ток, график которого будет по виду таким же, как и график ЭДС.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
NikAndr пишет: Двигатель привязывать не хочется, может быть для снятия осциллограммы достаточно будет крутнуть ротор рукой?
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Пока едут квадратные магниты, хочу попробовать на круглых 25х10мм, их у меня как раз 8 штук
Сегодня изготовил под них ротор, до завтра эпоксидка высохнет и смогу погонять на разных-всяких катушках, которые скопились в закромах, а вот чем крутить ротор - не придумаю... Двигатель привязывать не хочется, может быть для снятия осциллограммы достаточно будет крутнуть ротор рукой?[/quote]
Обыкновенно: ручками.

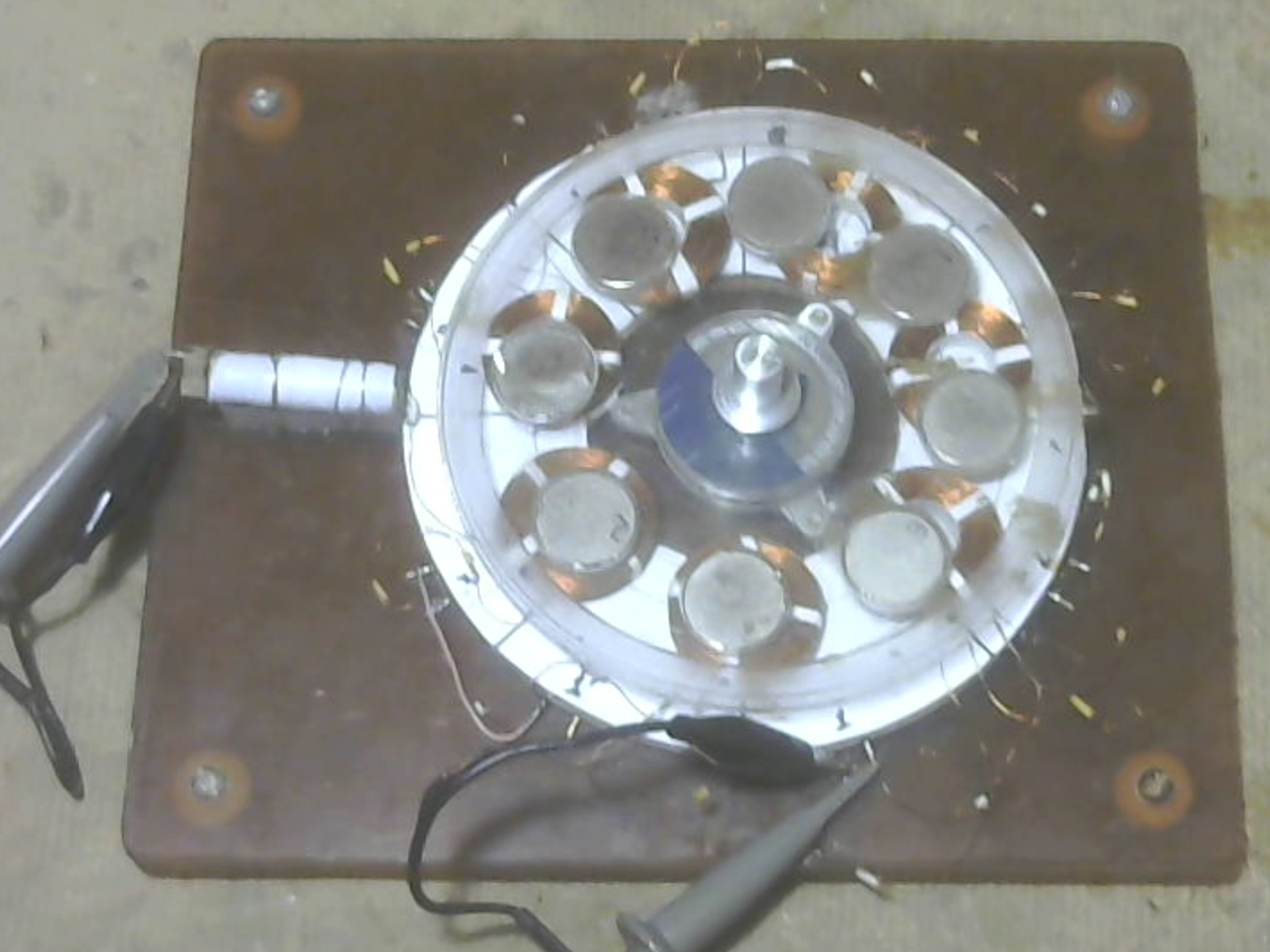

Вот собрал наконец свой макет.
В центре ручка - крутилка. Ей и кручу.
Восемь магнитов и семь бифилярных катушек.
Вал - из основания старого флопешника.
Пришел к заключению, что в устройстве сем важна индуктивность обмоток: она создает требуемый фазовый сдвиг.
Поэтому накрутил катушки максимально возможные в моем конструктиве.
Долго подгонял одинаковость, потом фазировал. Даже индукционный датчик оборота прикрутил для этого.
Но все равно где-то ошибся: заметно подтормаживает в любую сторону.
Завтра буду разбираться.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Видишь ли, это значит "забыть" данную конфигурацию.Rakarskiy пишет: Тормозят по всей видимости моторные катушки. попробуй сделать просто генератор количество полюсов равно количеству катушек
Пока я не уверен, что сделал все как надо. Ведь у Андрея работает вариант 11/12. А там фазовые сдвиги еще меньше.
Переходить к 8/8 для меня означает отдирать все катушки от основания (они на клею), что несколько рискованно изза тонкого провода.
Поэтому пока поразмышляю что может быть не так в данном сочетании.
У Андрея в простых макетах большие катушки с большой индуктивностью.
Там - вроде напрашивается объяснение с позиционным сдвигом фаз моторной и генераторной секций, за счет чего произведения тока на магнитный поток для смежных катушек получаются несимметричными.
Я в своей конструкции не могу себе позволить такие большие катушки. Поэтому действовал "на авось", потому что имел готовый диск и магниты.
Но в мощном варианте вроде бы у Слободяна катушки совсем не большие. Потому я и сделал у себя тоже разное число магнитов и катушек.
Видимо, что-то упустил
Возможно, соединять надо не смежные, а по крайней мере - через одну. Тогда фазовый сдвиг будет более выражен.
Но по конструкции Слободяна на такое не похоже. Соединений практически не видно, те похоже соединены лишь соседние секции между собой.
