vitja пишет: Если найду последний ролик от КентаРено (Виктор) выложу он там именно с коллекторным якорем балуется с увеличением мощности на выходе. Только в его варианте добавлена третья щетка.

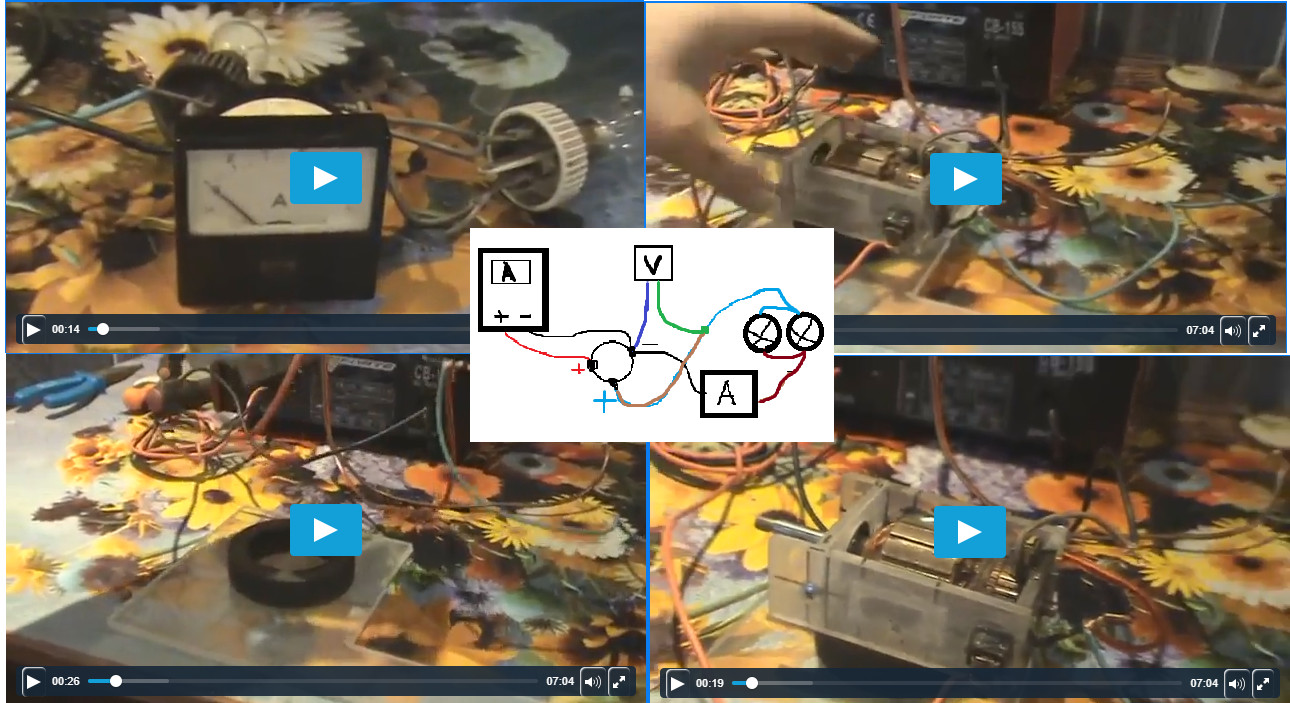

Посмотрел внимательно видио и попробовал нарисовать схему подключения, тут что то не так... В сторону лампочек и амперметра идут два провода, но один из них от мультиметра который замеряет вольты. Вопрос как могут они гореть?

У меня тот же самый вопрос?! Как могут гореть лампочки, если один из проводов идёт к мультиметру?

Rakarskiy пишет:

vitja пишет: Если найду последний ролик от КентаРено (Виктор) выложу он там именно с коллекторным якорем балуется с увеличением мощности на выходе. Только в его варианте добавлена третья щетка.
[/URL]

Посмотрел внимательно видио и попробовал нарисовать схему подключения, тут что то не так... В сторону лампочек и амперметра идут два провода, но один из них от мультиметра который замеряет вольты. Вопрос как могут они гореть?

Наверно с восприятием туговато. Я чтобы четко прорисовать покадрово листал. Амперметр можно втулить только последовательно и самое интересное не важно где в контуре. Там больше интересен сам электромашинный усилитель тока. От источника если по памяти 13,7В* 2А = 27 ватт (постоянный ток)
Две лампочки по 12в как включены параллельно или последовательно? если параллельно (что более вероятно) нагрузка на по току 3,8А *13В = 49 Ватт также постоянный ток условно.Амперметр в таком случае показывает среднее значение. (напряжение только визуально по свечению лампочек)
Итого при дельте мощности у нас есть 49-27= 22 Вата прирост. Якорь с коллектором у автора по визуальной оценке имеет сложную намотку от механизма дворников стеклоочистителя, у которого также три щетки подводятся к коллектору и имеется двухскоростная обмотка. Только если кто в курсе третья щетка установлена не пол углом 90 гр к линии основных щеток а с небольшим углом. У автора угол прослеживается четко 90 гр.
Ссылка на схему где именно такой электродвигатель

Сергей, это у тебя с восприятием плохо!

От источника питания идёт 24 вольта а не 13,7. Отсюда 24в*2а=48ватт! Ток потребления ламп 3,5а при напряжении 13,47вольт. Получается 3,5*13,47в=47ватт! Итого вход 48 ватт а выход 47 ватт. Какая тут прибавка? Где?

Сори, сам немного ошибся с расчетами. Исправил. Но все равно вход больше или равен ( с учётом погрешностей приборов) выходу.

Почему ты решил что на выходе ЗУ 24В? возьми любой моторчик стеклоочистителя двухрежимный 12в и подай 24В, вопросы о напряжении питания отпадут сами собой.
Данное ek.ua/FORTE-CB-15S.htmзарядное устройство имеет два режима для 12в и 24В АКБ.

Хотя пардон, действительно переключатель стоит на 24В
возможно включил две обмотки последовательно, в сквозном режиме на конце лампочки.

Интересно проверить какую нагрузку потянет сей вращательный момент.
Этот ролик на его канале меньше недели провисел потом. увы....... объяснений не было.

Rakarskiy пишет: Интересно проверить какую нагрузку потянет сей вращательный момент.

Я тоже об том сразу подумал. Но мне кажется, задействовав крутящий момент от этого мотора, неизменно приведет к увеличению потребляемой мощности.

Но самый главный вопрос!

vitja пишет:
Посмотрел внимательно видио и попробовал нарисовать схему подключения, тут что то не так... В сторону лампочек и амперметра идут два провода, но один из них от мультиметра который замеряет вольты. Вопрос как могут они гореть?

Одно только по факту, ток цепи лампочек вдвое больший, что противоречит закону равности на всех его участках в контуре. Падение напряжения, вдвое есть а ток? Хотя есть мысли электромеханический преобразователь DC/DD 24/12 c 99% 'эффективности. Его ролик был с названием "усиление тока"

Интересно. кто нибудь такие генераторы в авиации встречал. Они еще при совке были в основном на военной технике.

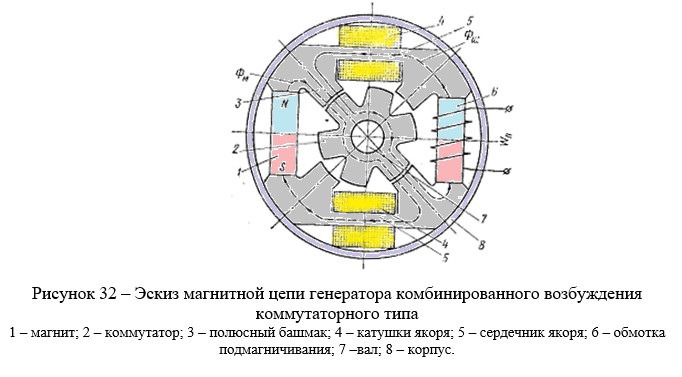

Я раскрасил немного для наглядности. При том что индуцируется всего половина обмотки, они эффективнее в плане отрицательного крутящего момента на валу.
Вам конструкция ничего не напоминает. У них только один недостаток потребность высоких оборотов.
