Свободная энергия конденсатора при его заряде через индуктивность.

matros пишет:

Ну пипец, выж вроде электронщик, тут и ежу понятно что схема структурная чтоб логику работы показать, поставте диод последовательно с транзистором. По логике накачки, возражения есть?

Я не электронщик, я программки писать люблю. Но а так да! Логика супер!!

amischuk пишет:

Рассматриваемая схема не отличается новизной, проверена если не всеми, то многими.

гляди какой умный. знаеш почему такая херня происходит

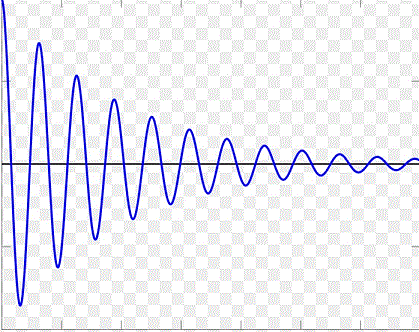

энергия носится по катушке туда суда

и если её окажется вдруг больше то колебания будут возрастающие и катушка взорвётся

Юрий М пишет:

amischuk пишет:

Рассматриваемая схема не отличается новизной, проверена если не всеми, то многими.

гляди какой умный. знаеш почему такая херня происходит

энергия носится по катушке туда суда

и если её окажется вдруг больше то колебания будут возрастающие и катушка взорвётся

И какова сила взрыва?

Юрий М пишет:

amischuk пишет:

Рассматриваемая схема не отличается новизной, проверена если не всеми, то многими.

гляди какой умный. знаеш почему такая херня происходит

энергия носится по катушке туда суда

У меня такое ощущение, что Дык осциллограф только по телевизору во времена безвременно ушедшей эпохи СССР видел и то, когда ошибся каналом. Где ты откопал этот бред?!! Случайно не в своём больном воображении? Даже я, будучи далёким от всякого рода электронных дел, до такого не додумался бы. Дык, поступи следующим образом, собери схему возьми осциллограф и посмотри, что там происходит с токами и напряжениями на самом деле и прилепи осциллогамму к своему сообщению, а не эти вот больные фантазии.

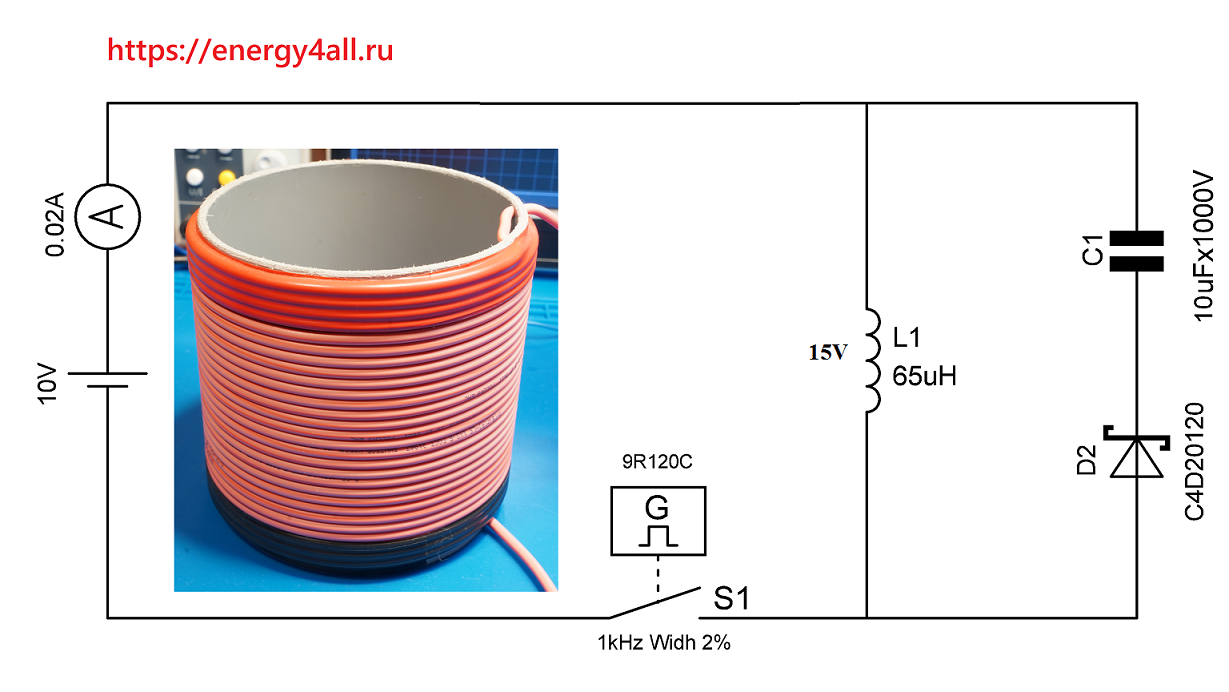

amischuk. тупая схема

вот смотри у тебя на катушке образуется больше ну допустим 15 вольт обьясни как ты будиш давать свои 10 вольт туда где уже есть 15 вольт

Юрий М пишет:

amischuk. тупая схема

вот смотри у тебя на катушке образуется больше ну допустим 15 вольт объясни как ты будешь давать свои 10 вольт туда где уже есть 15 вольт

Дык, понятно, что ты здесь самый умный, и с этим никто уже давно не спорит, но ты уже большой мальчик, пытайся читать не только заголовки, но и весь материал который присутсвует в данной теме.

"Следует понимать , что конденсатор заряжается после закрытия транзисторного ключа и завершения переходных процессов. Образуется потенциальная энергия, потенциал которой в сотни раз выше напряжения источника питания. Сформированная потенциальная энергия заряжает конденсатор до высоких напряжений. Важен выбор накопительного конденсатора, так в преобразователях после катушки индуктивности рекомендуют ставить керамческие конденсаторы и вместо одного большой ёмкости, использовать несколько меньшей. В рассмотренной схеме рост напряжения более тысячи вольт ограничен техническими возможностями конденсатора."

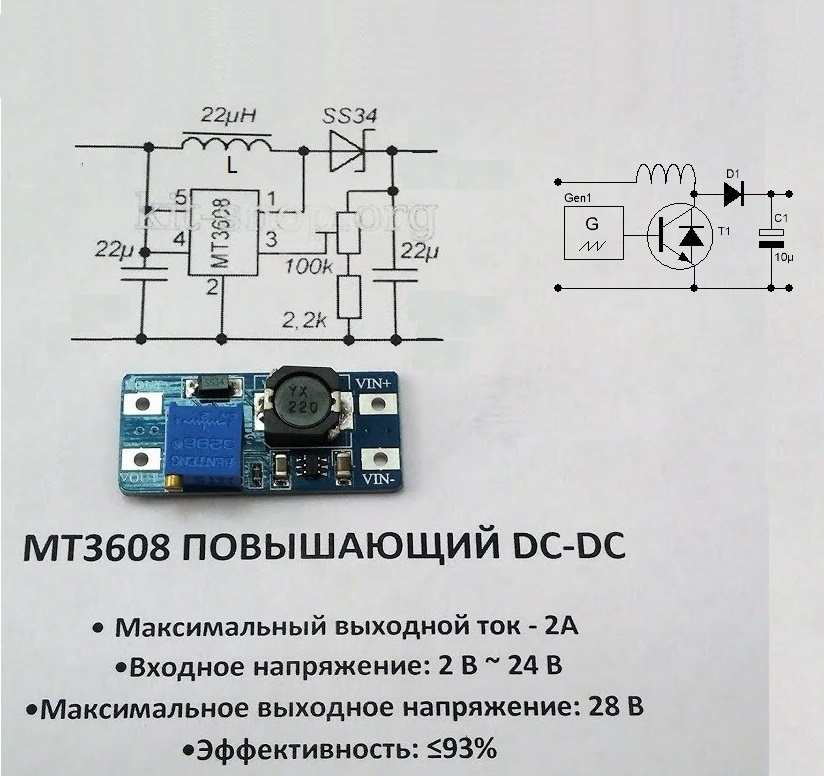

amischuk. ну тогда покупай это и пытайся получить больше

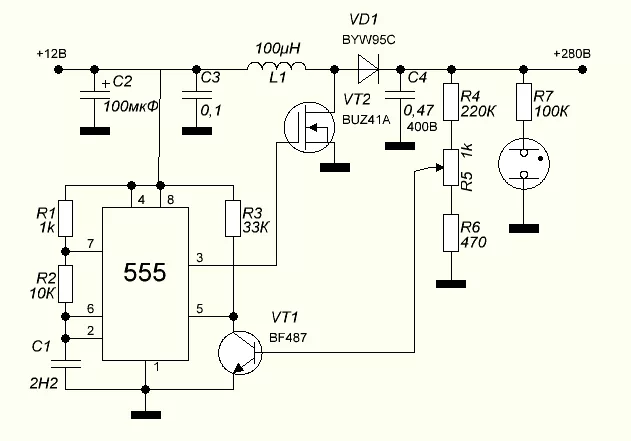

ну или делай это

Юрий М пишет:

amischuk. ну тогда покупай это и пытайся получить больше

ну или делай это

Дык, ещё раз! Понятно, что ты здесь самый умный, и с этим никто уже давно не спорит, но ты уже большой мальчик, пытайся читать не только заголовки, но и весь материал который прилагается к заголовку!.

"Нюансы. Если работать в районе напряжения источника питания, то COP, (коэффициент преобразования) потенциальной энергии в заряд конденсатора меньше единицы. Порции энергии тока от источника питания всегда одинаковы. Заряд конденсатора растет линейно, энергия квадратично. Свободная энергия проявляет себя максимально при высоком напряжении.

Нужно искать баланс, между током и напряжением источника питания и эффективность заряда. Так если несоразмерно увеличить длительность импульса, а значит ток на момент закрытия ключа, тут же получаешь COP < 1. Связано это с тем, что из-за технических ограничений элементной базы не вся образованная потенциальная энергия конвертируется в заряд конденсатора."

Циклы заряда и разряда накопительного конденсатора на нагрузку должны разнесены по времени, а не так как это нарисовано в твоей схеме.

Поэтому можешь смело отправиться сам и отправить всё что ты написал в толчок, не интересно. А электролитическим конденсатором, где ты "собираешь" энергию можешь смело подтереться.

Вы не даете ссылку на сам опыт, На сайте чорт ногу сломит(не нашел) Как выглядит схема с фильтром Юрия Глебова?

3dmax пишет:

Вы не даете ссылку на сам опыт, На сайте чорт ногу сломит(не нашел) Как выглядит схема с фильтром Юрия Глебова?

Ссылка общая, текущий опыт в достатке описан в данном топике. Если только видео выложить, как синий луч (заряд конденсатора) под музыку движется от нуля до 1000 вольт.

Фильтр Юрия Глебова. На выходе источника питания перед фильтром Вы получите на токовом датчике постоянное напряжение, просадки напряжения и тока вызванные работой транзисторов отсутсвуют.

Фильтр в сборе:

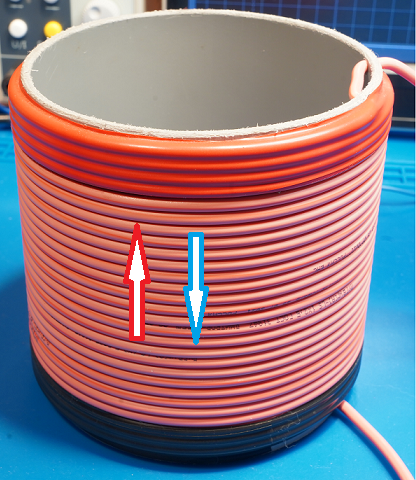

Намотка:
Объяснения и демонстрация работы автором фильтра:
