Принципы получения свободной энергии с трансформатора.

amischuk, приветствую,
У нас есть технология.

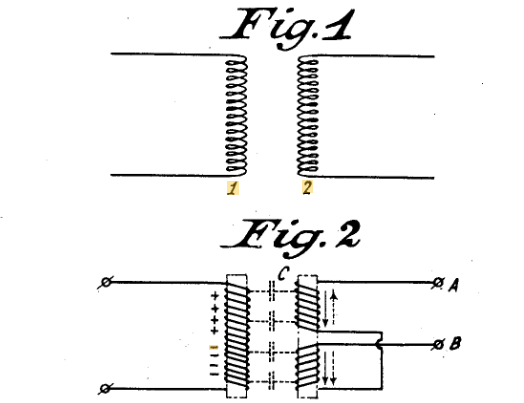

www.google.com/patents/US1702771?dq=US+1...YJoKHZGhCEEQ6AEIJzAA
А именно ассиметричный трансформатор, в котором вторичка не влияет на первичку.
С этим можно что-то делать интересное.
Но вот что - это уже вопрос.

Я заказал детали для сборки схемы китайца.
Буду собирать схему китайца.

А пока буду думать, чтобы такого придумать для ассиметричного трансформатора.
Может у Вас какие-то идеи есть нарисованные ?
Спасибо за внимание.

SMD пишет:

ВНИМАНИЕ: Спойлер! [ Нажмите, чтобы развернуть ] [ Нажмите, чтобы скрыть ]

skazochnik пишет:

amischuk, добрый день,
Собрал я схему без усилителя класса-Д.
В общем первую обмотку, где 5 и 28 витков надо мотать на Ш образном трансформаторе, посередине, как показывает китаец.
По-другому, если мотать на 2х-П образных сердечниках, на выходе транса 2Мгц появляются биения.

Дальше, на входе у меня 4.8В на выходе 8.80В(при нагрузке лампочке на 12в).

Ток на входе 0.130А на выходе 0.010А, при коротыше на входе - на входе ток 0.090А. На холостом ходу, если не подключать ничего к первому трансформатору ток так же 0.090А.
Конденсаторы в схеме обязательные. 0.100Мкф и 0.020Мкф. Без 0.100Мкф - не работает генерация. Без 0.020Мкф очень маленькая мощность на выходе.
При повышении напряжения с источника повышается и ток, но т.к. у меня ZVS - транзисторы начинают греться.

На сколько я понял, ZVS жрёт стандартно 4.8В 0.090А.
Остальное идёт на дальнейшую схему.

Мне не удалось соблюсти равные индуктивности во втором контуре.
У меня первая катушка 4.5мГн и вторая катушка 4 обмоточная с ферритами в центре 11мГн. (двигал ферриты, всё равно с ними лучше, когда они полностью засунуты в центр).

Возникнут вопросы - пишите.
У меня одна катушка на последнем трансформаторе, который ассиметричный, не совсем равное количество витков.
Самый последний трансформатор-фильтр я не использовал.

Подозреваю, что если поднять напряжение до 24 вольт, на выходе появится что-то интересное.
Но для повышения напряжения надо делать усилитель класса-Д.
А для него у меня детали где-то разбросаны - надо заказывать новые.

В контуре, который с кондёром 0.020мКф амплитуда малая 35В. На выходе 20В амплитуда.
Думаю надо перематывать последний трансформатор.

У ассиметричного трансформатора действительно вторичка не влияет на первичку.
Ферриты в ассиметричном трансформаторе обязательны, без них не работает трансформатор.

Спасибо за внимание.

P.s. сейчас заказал детали для создания усилителя класса-Д.
Буду эту схему до последнего мучать. =)

здарова .ты лампочку накаливания поставь хотя бы 12 в 5вт а потом 12в 60вт и попробуй с ними включить. что будет ?

Привет, там на выходе маленькая мощность.
20В амплитуда малая и 10мА тока.
Я заказал детали для сборки усилителя класс-Д, думаю с ним будет больше мощности.
Придут детали - буду делать схему и буду делать измерения.
Спасибо за внимание.

spaceon123 пишет:

Смотрю вам не нужно СЭ! Тогда пока придурки! Я всё удалил, а без принципа работы вы ничего не сделаете!

у тибя чо крыша поехала ?

Ребята, девчата,
У нас у всех появился грааль www.google.com/patents/US1702771?dq=US+1...YJoKHZGhCEEQ6AEIJzAA

Теперь можно придумывать схемы разные не влияя на контуры.
Давайте, подключайтесь. Сделаем БТГ-шки. =)
Спасибо за внимание.

spaceon123 пишет:

Пока! Чтоб мне вас не видеть никогда!

так ты нас и не видишь .

Привет.

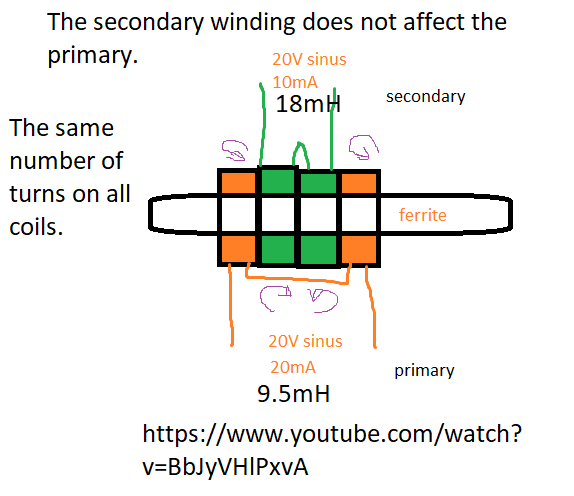

В общем вот китаец показывает как мотать.
ПО его намотке у меня транс, с сердечниками ферритовыми внутри. Без ферритовых сердечников - не работает трансформатор.

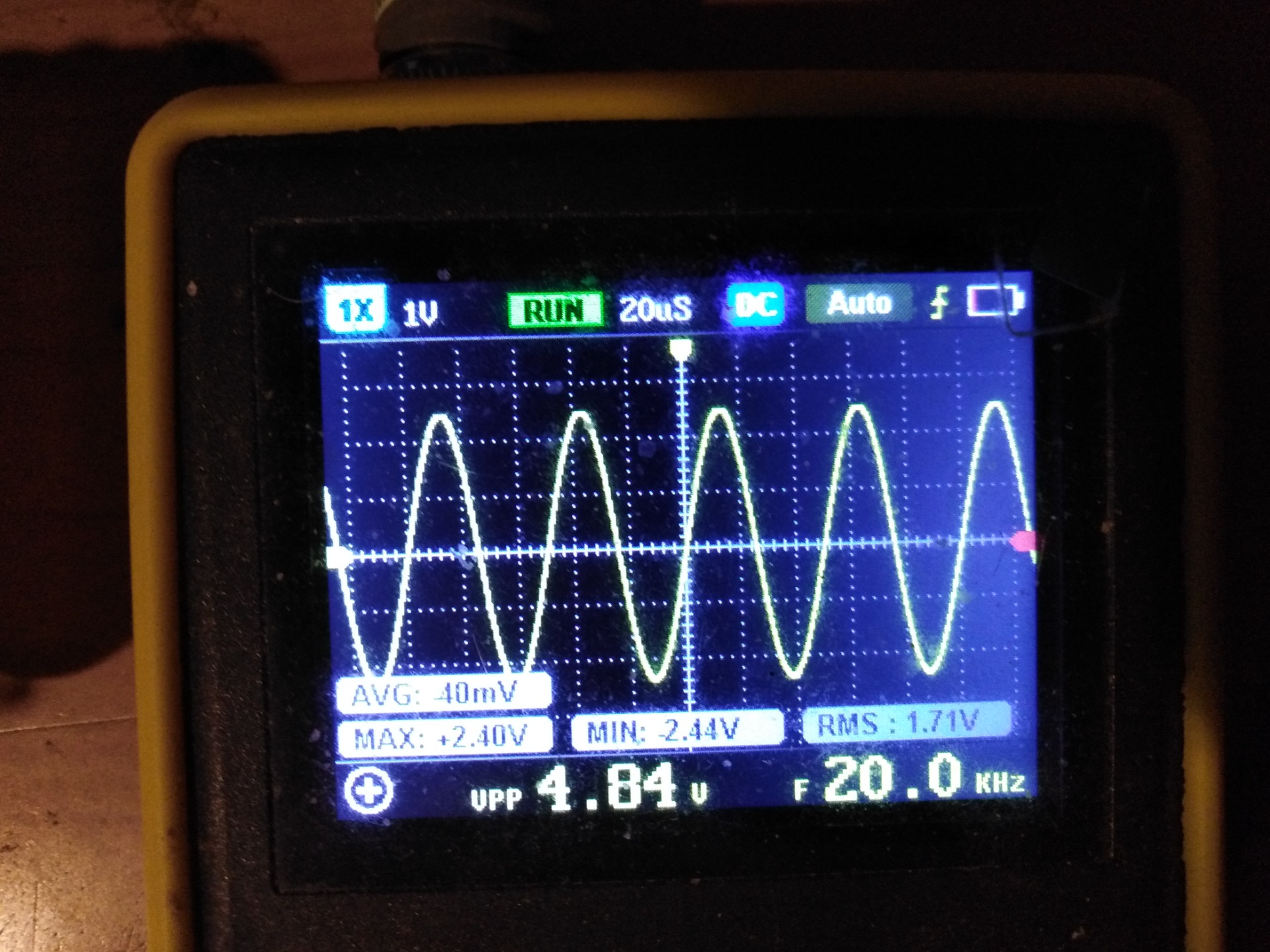

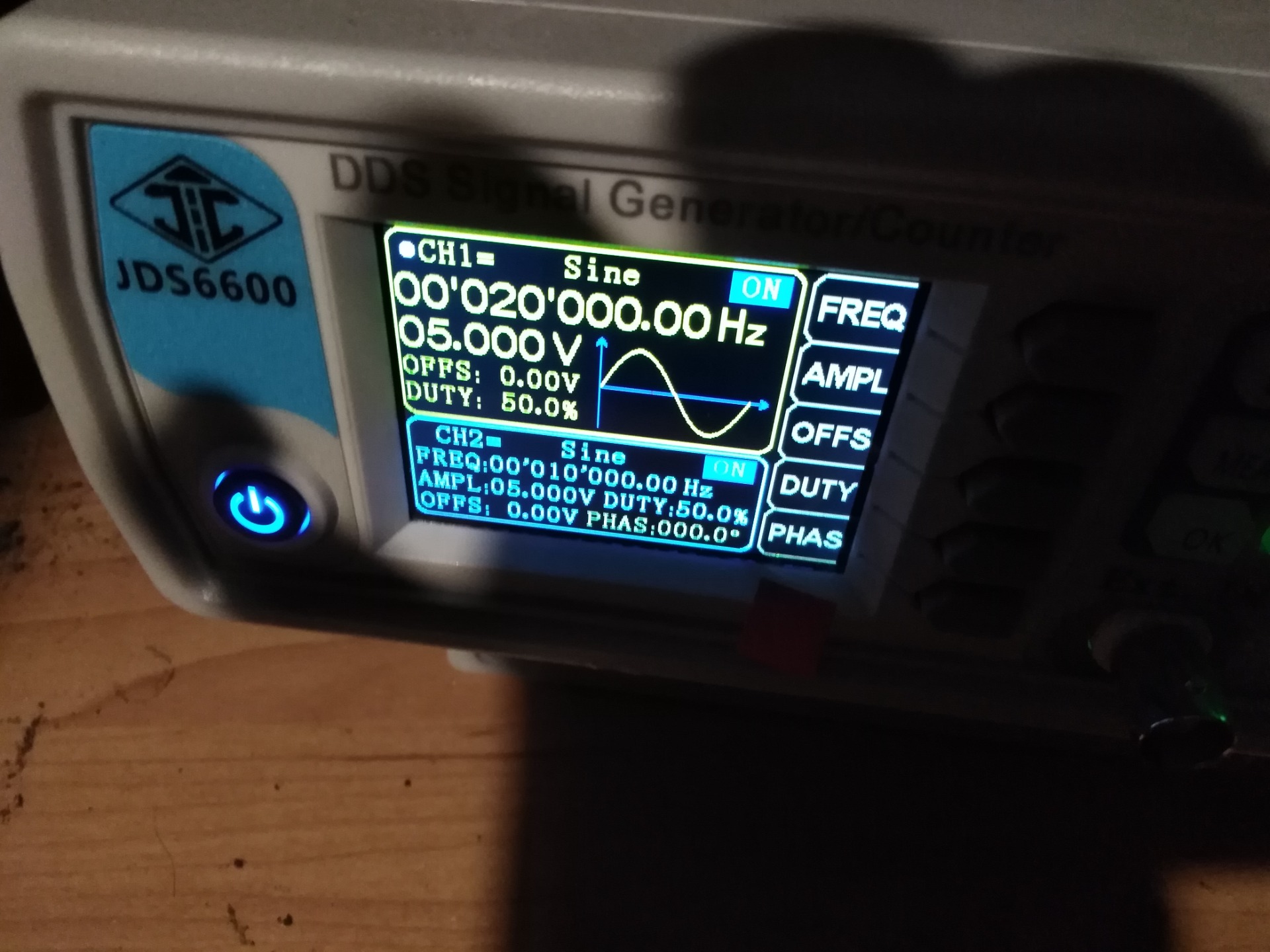

Напряжение на генераторе

Напряжение на входе с накоротко замкнутой вторичкой.


Напряжение на вторичке.

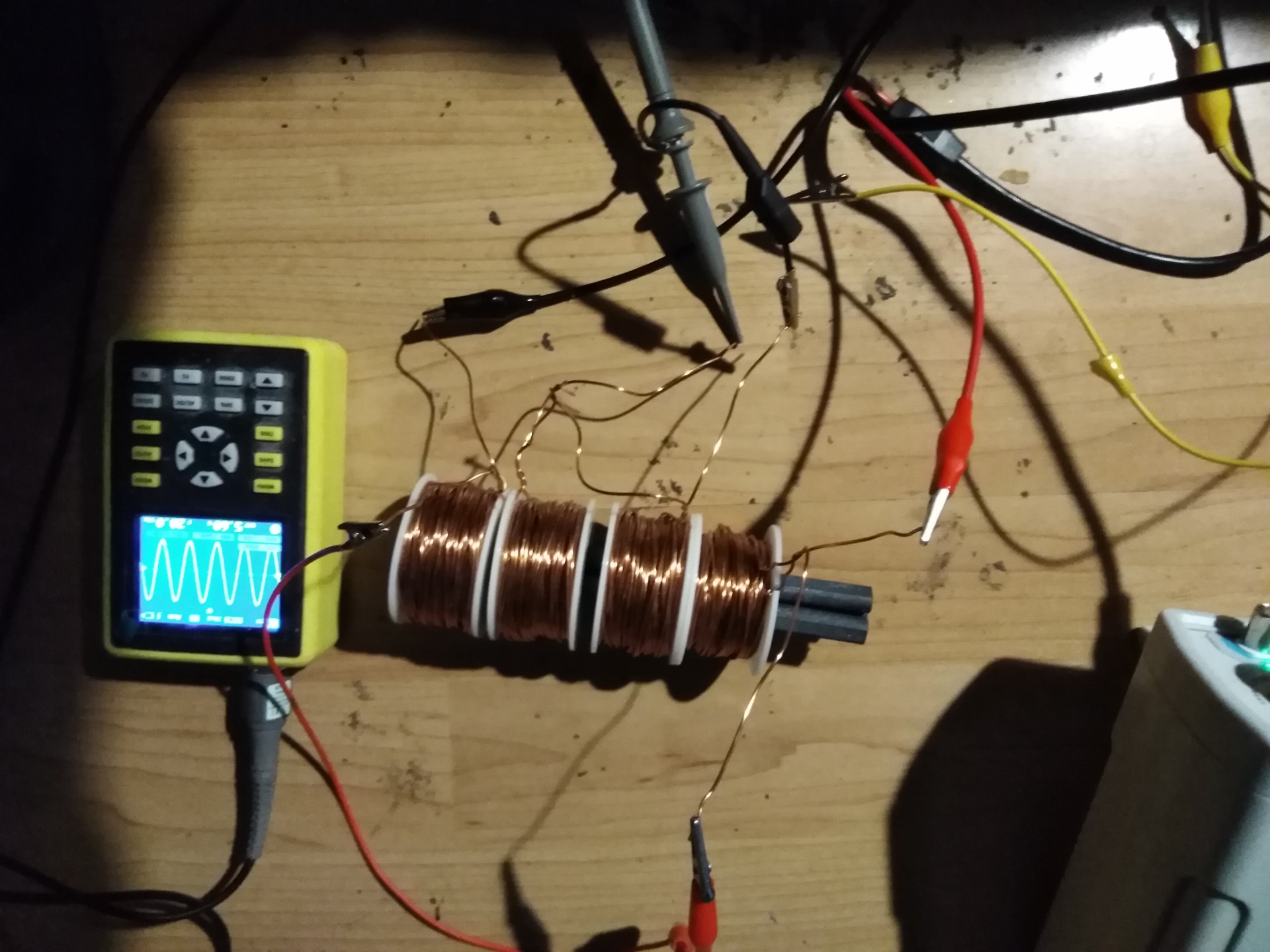

Общий вид трансформатора.


Спасибо за внимание.

Господа!
вопрос риторический.
кто что будет делать когда получит СЕ,для чего она вам нужна?
я вот как я понимаю приблизился к финалу,и как отрубило,не могу уже месяца три с этим заниматься,как отрубило,сам не знаю что такое????

berendey пишет:

Господа!
вопрос риторический.
кто что будет делать когда получит СЕ,для чего она вам нужна?
я вот как я понимаю приблизился к финалу,и как отрубило,не могу уже месяца три с этим заниматься,как отрубило,сам не знаю что такое????

Привет. У меня такое же происходило.
Раскачать себя надо.
Хорошего дня.

Только что включил лампочку на 12В с выпрямителем и замерил ток на входе и на выходе трансформатора. Ток на входе в два раза больше, чем ток на выходе. Но это малость.
Главное, что этот ассиметричный трансформатор работает и вторичная обмотка не влияет на первичную. Хорошего дня.
Спасибо за внимание.

skazochnik пишет:

berendey пишет:

Господа!
вопрос риторический.
кто что будет делать когда получит СЕ,для чего она вам нужна?
я вот как я понимаю приблизился к финалу,и как отрубило,не могу уже месяца три с этим заниматься,как отрубило,сам не знаю что такое????

Привет. У меня такое же происходило.
Раскачать себя надо.
Хорошего дня.

Согласен полностью, бывает, что не можешь себя заставить проверить, хотя все есть!
Зимой мою лабу в гараже грел Айсик (это первая зима с ним была). если взять расход за электричку, то да отопление бесплатно.
Стимул - сделать СЕ для питания айсиков. Тем более с 1.07.25 поднимут тариф за электричку.
