Принципы получения свободной энергии с трансформатора.

BUZ11 отстойный транзистор

Xrom пишет:

BUZ11 отстойный транзистор

Согласен. Нашёл для примера схему.

Синие намотки подключены к синусоидальному источнику питания с частотой порядка 100kHz - включены встречно. Правильное включение даёт меньший ток потребления. Красные намотки - так же встречно, правильное включение не изменяет ток холостого хода. Нагрузка подключается между соединением вторичных намоток (красные витки). Проблема та же, эффективность энергии среды зависит от тока холостого хода, ток от источника питания среда не увеличивает, но по итогу выводит данные трансформатора к КПД близкому к 100%



Видео работы трансформатора с отключением нагрузки ЛН 12Vx10W. Единственное, за чем следует следить, зелёный луч - ток с резестивного шунта, жёлтый луч - исходное напряжение. В информационной строке осциллографа зелёная надпись - пиковое значение тока.

Согласующий трансформатор

29jay пишет:

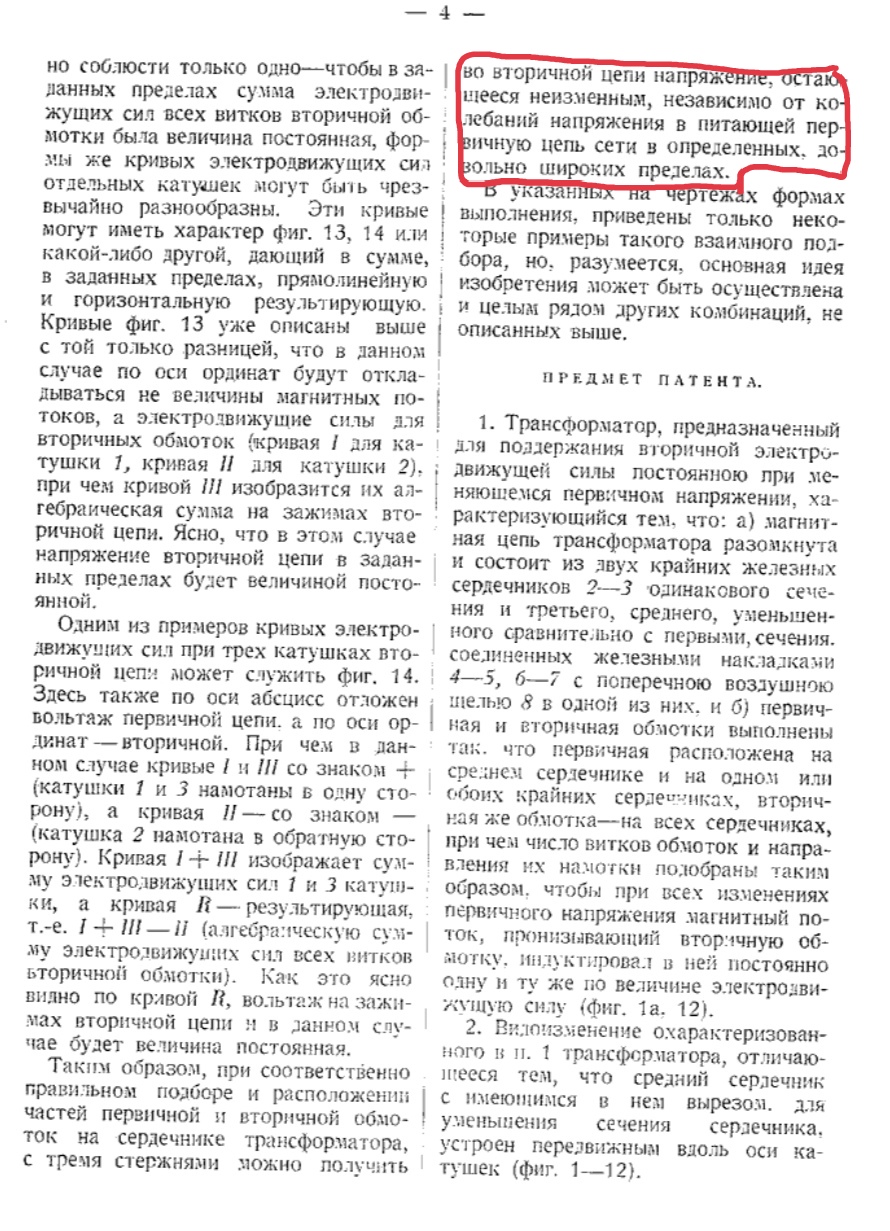

Это вам патент начала 20 века
Винт нужен ,чтоб настраивать под конкретную нагрузку.
В патенте написано При Любом Изменени Мощности в Первичном контуре,во Вторичном контуре

В предложенной мной конструкции из П образных сердечников, средний стержень в качестве общего не работает вообще, фактически это два разнесённых в пространстве трансформатора. Я проверял общий средний стержень, не убедительно, сколько убыло, столько и прибыло, но посмотрю ещё, попробую другие включения. Так-то интересно. А как называется патент и где его посмотреть?

Вы хотели желаемое за действительное.

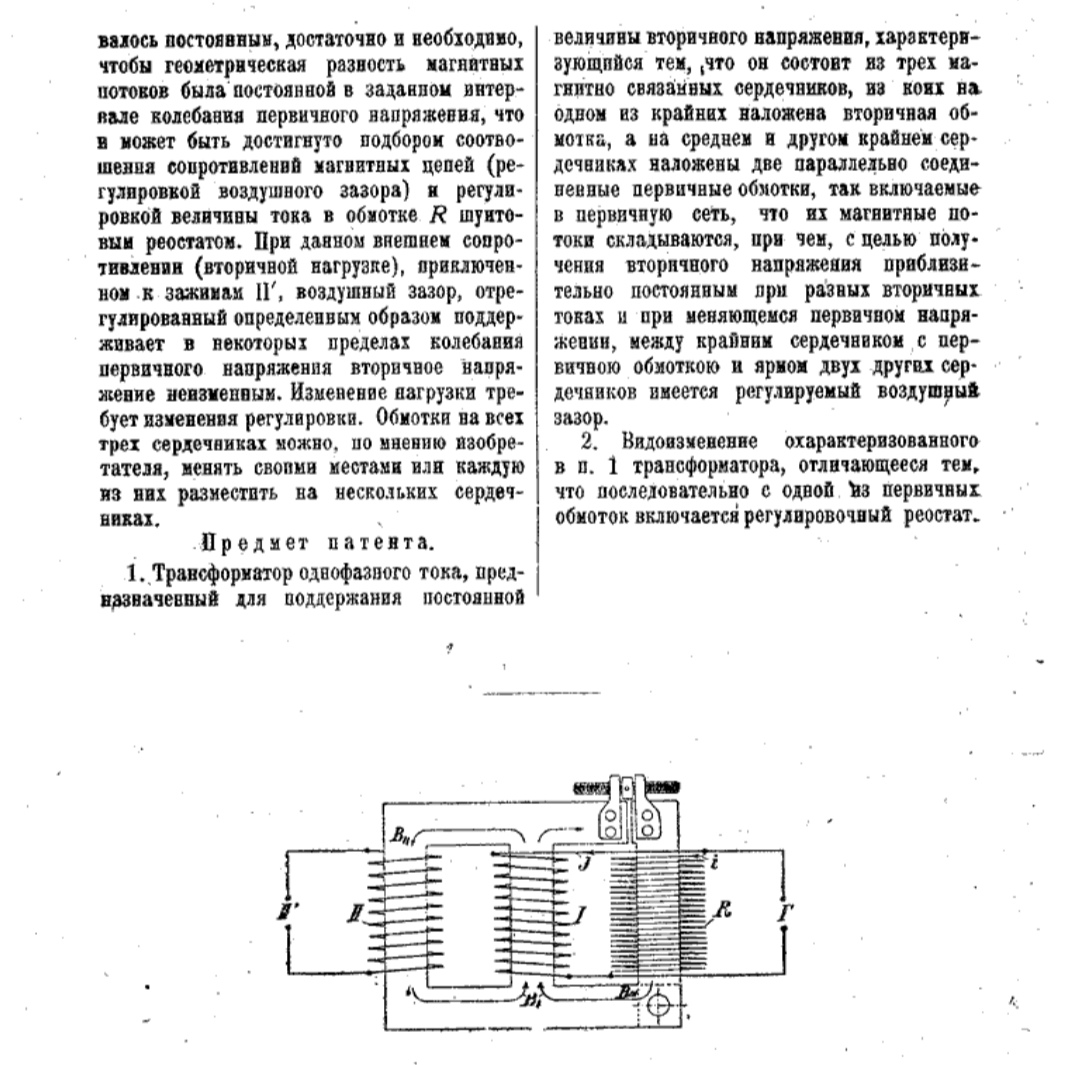

Это дальнейший патент,не знаю почему но фигур с кривыми тока в патенте не было

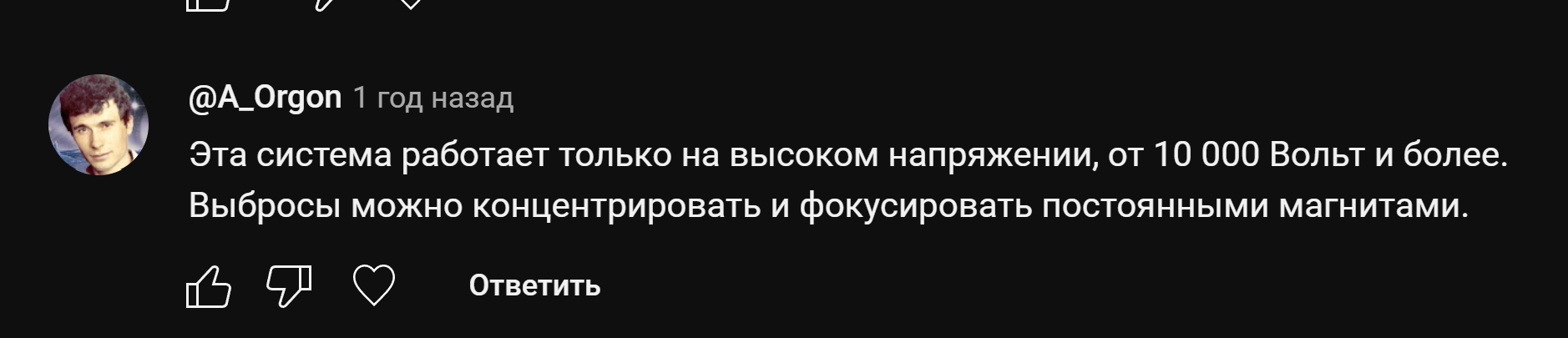

Это фотка из моего видео "квазар и тороидальный трансформатор" , и комментарий к нему

но я не знаю как вкачать в транс 10000 вольт или выше

Первую страницу не могу найти

Rivaros пишет:

29jay , а что это за патент, какой у него номер?

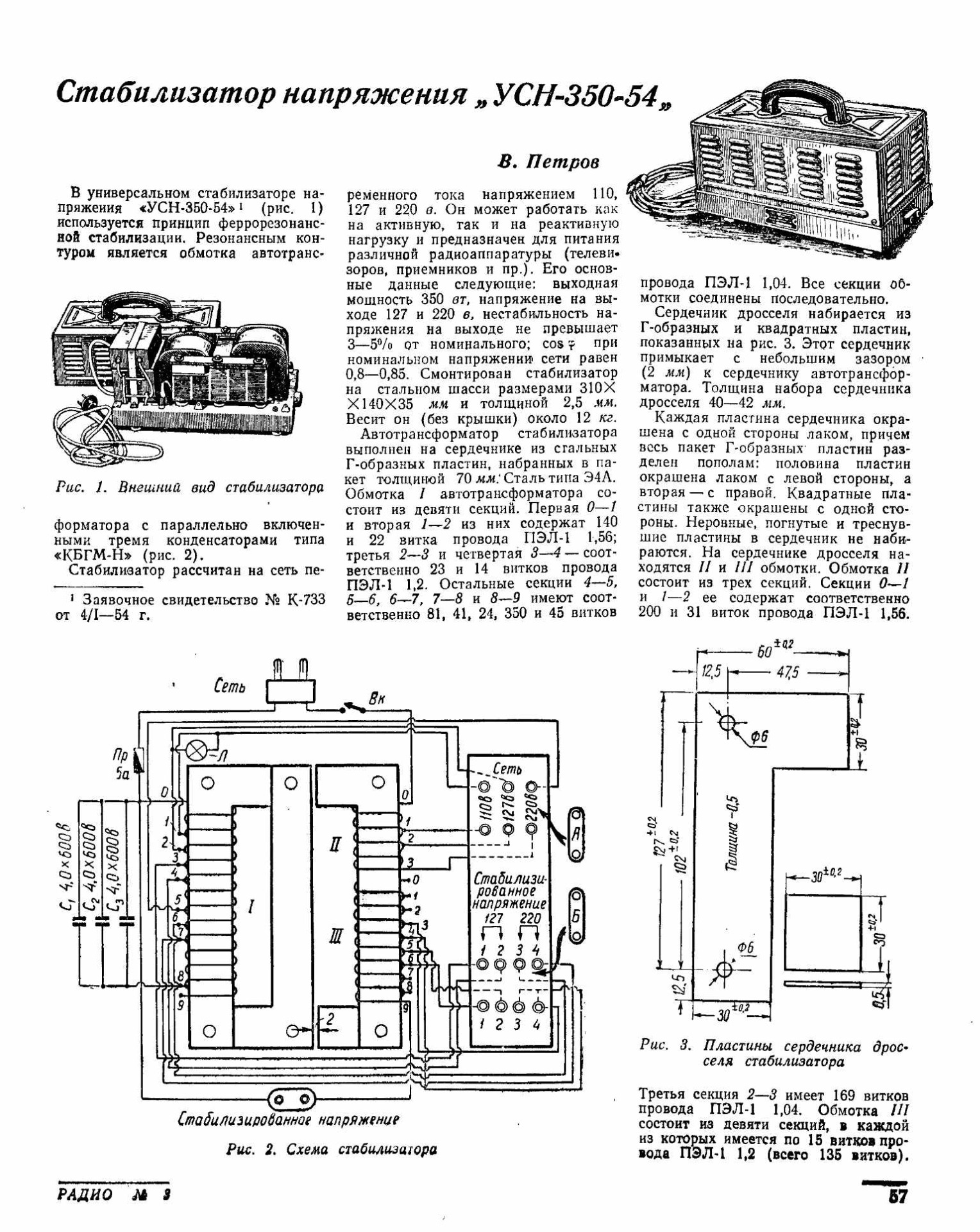

Думаю, тот же автор:
