Принципы получения свободной энергии с трансформатора.

Трансформатор повторим на любых кольцах, или для этого только нанокристаллин необходим? Какую марку колец использовали?

Access пишет:

Трансформатор повторим на любых кольцах, или для этого только нанокристаллин необходим? Какую марку колец использовали?

Годятся любые кольца, обращайте внимание чтобы сердечник не уходил в насыщение, это частоты порядка 100кГц, провод - удобно работать с проводом 0.5-0.75кв., число витков для исследования 1-5. Начинать следует с равного числа витков, затем начинаются варианты - изменить пропорции на бифилярной намотке и т.д. Проблема которую следует решить. Ток холостого хода внешнего кольца, является рабочим током малого кольца, то есть он очень мал. Поэтому на выходе слёзы. Если нагрузка, подключенная к малому кольцу, не согласована, увеличение тока побеления на малом кольце увеличивает его на первичной обмотке внешнего кольца.

Изменением сопротивления потенциометра, подключенного ко вторичной обмотке на малом кольце из белого провода,который до 150 Ом максимально, можно настроиться на оптимальные значения тока потребления первички? Что то мне подсказывает, сопротивление нагрузки должно быть 40-80 Ом для оптимальной работы.

Access пишет:

Изменением сопротивления потенциометра, подключенного ко вторичной обмотке на малом кольце из белого провода,который до 150 Ом максимально, можно настроиться на оптимальные значения тока потребления первички? Что то мне подсказывает, сопротивление нагрузки должно быть 40-80 Ом для оптимальной работы.

Всё верно. У меня вышло 57 ом. При меньшем значении, на малом кольце идёт резкое увеличения тока и оно проваливается в режим "короткого замыкания".

Коррелирует со значением волнового сопротивления в длинных линиях и коаксиальных кабелях - 50-100 Ом.И у горящей лампочки накаливания такое же сопротивление.

Access пишет:

Коррелирует со значением волнового сопротивления в длинных линиях и коаксиальных кабелях - 50-100 Ом.И у горящей лампочки накаливания такое же сопротивление.

Вряд ли. Обычный синус, обычный трансформатор, низкая частота.

Автор пишет :
<< Затем следует начало вторичной обмотки большого кольца соединить с концом первичной обмотки внутреннего кольца. Важное замечание. При подобном способе подключения ток холостого хода остаётся практически неизменным. Далее следует намотать на малом кольце вторичную обмотку (белый провод) и определить сколько вольт на виток приходится на вторичной обмотке малого ферритового кольца.>>
Теперь по конструктиву трансформатора Юрия Глебова.
Значит, есть первичная обмотка на большом кольце,замкнутые вторичные обмотки,которые работают сами на себя - для отзеркаливания потока, и третья обмотка белым проводом на малом кольце.
Если это так, то есть возможности для введения вольтодобавки на вторичные обмотки (разными способами) и так очень эффективного трансформатора.

Access пишет:

Теперь по конструктиву трансформатора Юрия Глебова.
Значит, есть первичная обмотка на большом кольце,замкнутые вторичные обмотки,которые работают сами на себя - для отзеркаливания потока, и третья обмотка белым проводом на малом кольце. Если это так, то есть возможности для введения вольтодобавки на вторичные обмотки (разными способами) и так очень эффективного трансформатора.

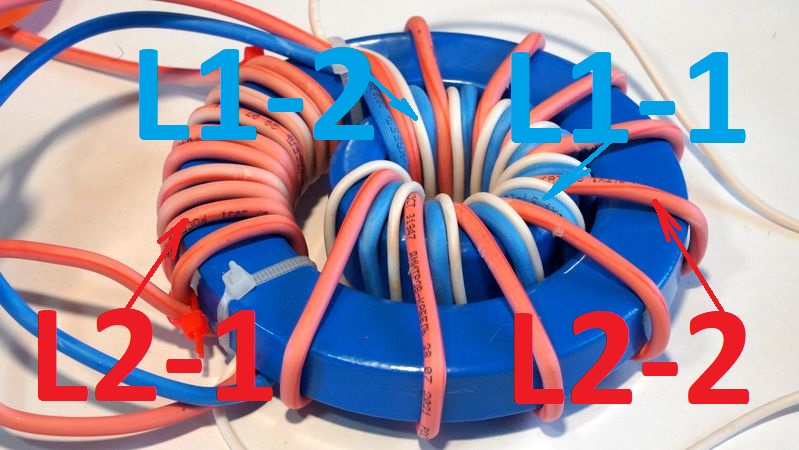

L2-1 - первичная намотка большого кольца, подключается к генератору. Бифилярное подключение катушек - L2-2 и L1-1 (синий провод) Начало одной, необходимо соединить с концом второй катушке. Если намотка малого кольца отличается от той, что на фотографии, следует соединить так, чтобы напряжение на вторичной уменьшилось в два раза, при равном количестве витков на всех обмотках. L1-2 (белый провод) подключается нагрузка.

Проверил трансформатор с такой топологией, сделал их всего два, один на 122 кольце, второй на 66. Форма сигнала практически такая, если синус подать.Но смещение не 180, а 150 град выходного сигнала относительно входного.Самое интересное проявилось при питании импульсами 20% - на сопротивлении 57 Ом амплитуда сигнала от 70 до 250 Вольт при 45 Вольт на входе. Частота 125 кГц. Но импульс на выходе более остроконечный, длительность его меньше, а амплитуда больше.Фото позже выложу.

Топологию обмоток надо менять, и качать первичную обмотку еще более коротким импульсом.

amischuk пишет:

Access пишет:

Теперь по конструктиву трансформатора Юрия Глебова.
Значит, есть первичная обмотка на большом кольце,замкнутые вторичные обмотки,которые работают сами на себя - для отзеркаливания потока, и третья обмотка белым проводом на малом кольце. Если это так, то есть возможности для введения вольтодобавки на вторичные обмотки (разными способами) и так очень эффективного трансформатора.

L2-1 - первичная намотка большого кольца, подключается к генератору. Бифилярное подключение катушек - L2-2 и L1-1 (синий провод) Начало одной, необходимо соединить с концом второй катушке. Если намотка малого кольца отличается от той, что на фотографии, следует соединить так, чтобы напряжение на вторичной уменьшилось в два раза, при равном количестве витков на всех обмотках. L1-2 (белый провод) подключается нагрузка.

вы не пробовали на сердечниках из трансформаторного железа.
может можно сделать тоже самое на сердечниках ОСМ ?
