Автономное устройство IndeProf

Для тех, кто ещё не видел. Вот простое решение - один диод на каждый полупериод и полевик:

Следует дать комментарий к этой схеме. В схеме применен модуль DC-DC NSD10-12 Этот модуль имеет гальваническую развязку между входом и выходом, но его проходная емкость (вх - вых) порядка 1000 пикофарад. Таким образом неполярный ключ собранный на этой схеме имеет ограничение по применению на высоких частотах.
У меня есть схема неполярного ключа, в которой практически устранен этот недостаток (С вх-вых 15..20 пф).
При интересе коллег могу её выложить.
С уважением.

Люди!!! Задумайтесь!!!
Если на выходе вторичной обмотки вы используете двуполярный ключ, то о каком выходе вы мечтаете!!!
Вторичная обмотка должна закорачиваться только на одной полуволне, да и то не полной.
Иначе на выходе будет НОЛЬ МОЩНОСТИ.

viknel пишет: ..Вторичная обмотка должна закорачиваться только на одной полуволне, да и то не полной. Иначе на выходе будет НОЛЬ МОЩНОСТИ.

Это не совсем так.. точнее совсем не так.

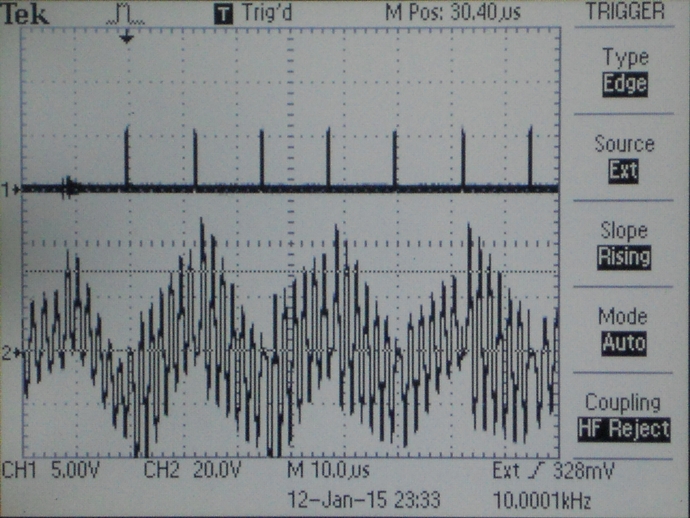

Так выгдядит осциллограмма снятая на втором ключе. При этом на конденсаторах подключенных к выходу мостового выпрямителя присутствует постоянное напряжение (и это с подключенной к нему нагрузкой)
Верхний луч - импульсы управления вторым ключом.
С ув.

Объясните, пожалуйста, как может появиться выход при закороченной на обеих полуволнах вторичной обмотке???

У Автора ветки идея схожая .. только вместо генератора используется контур.
Корочение вторичной обмотки приведет к уменьшению индуктивности первички, что вызовет в свою очередь подъем частоты колебания на данном интервале времени И увеличению амплитуды в контуре на данном интервале времени..зависит от отношения периода замыкания.
И еще одно замечание .. все схемное решение кроме модулятора частоты .. "снято" из патента Теслы 1896 года, 568178.

В качестве замыкателя вторичной обмотки необходимо использовать двунаправленный ключ на полевиках, показанный в схеме у radioman-а. Сопротивление ключа должно быть как можно меньше, замыкать через диодеры и т.д. крайне не рекомендуется.
Примерно так.

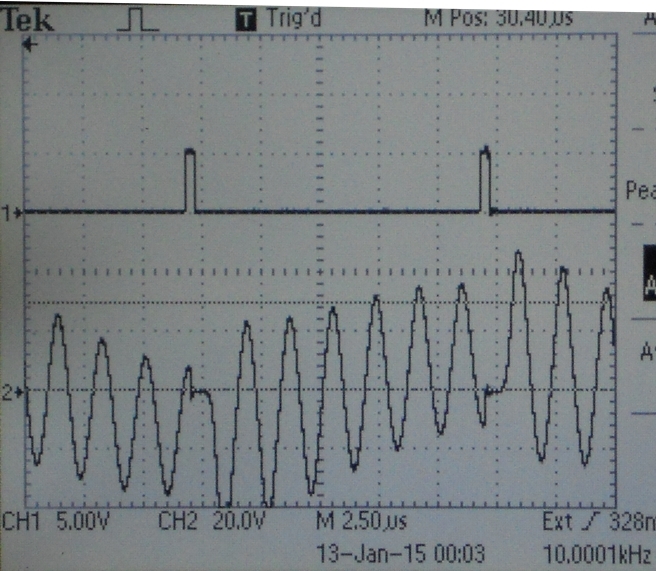

Та же осциллограмма в ином масштабе.



Отчетливо видно, что в момент срабатывания ключа К2 напряжение на закорачиваемой индуктивности равно 0.
Амплитуда Этого колебательного процесса зависит от момента (фазы) закорачивания (относительно основного колебания контура) и от длительности времени самого закорачивания.
С ув.

Замыкать вторичку можно через оптосимистор и развязка есть и как нормальный ключ работает. Работает устойчиво до 400Гц.

viknel пишет: Объясните, пожалуйста, как может появиться выход при закороченной на обеих полуволнах вторичной обмотке???

Появится, как только обмотка будет раскорочена

RLC пишет: Mibor можете закоротить всю четверть периода?

Можно, но будет плохо..
С ув.

Авизо закорачивает до 5 раз подряд за 1 пик. Интервалы, тайминги нужно подбирать.

Относительно ключа, то, как уже говорили ребята выше, нужно минимальное сопротивление ... просто можно ставить много igbt паралельно. А вот про симистор... нужно смотреть параметры.
