СЕНСАЦИЯ. УМНОЖИТЕЛЬ ТОКА.

yuri999 пишет: Ник Мудрецов, уважаемый Вы в (Схема БТГ 2019+) случаем не лоханулись ??? А где потребление по току и мощности от источника 12 Вольт ??? И к тому же ваши транзисторы, когда открываются, "коротят" источник питания 12 Вольт. И почему Вы мощность управления ключей вдруг называете входной мощностью ??? Вы по осторожнее будьте с высказываниями. Так ведь и в больничку можно попасть, с нервами...

День добрый,
Вы дополняйте, не стесняйтесь.
Всегда открыт новым разумным и дальновидным знаниям.
Учусь каждый Божий день.
Всегда рад тем, кто может чему-то разумному и дальновидному научить на своём примере. =)

Подкорректируйте если не сложно и присылайте схемку. =)
Все вместе мы сила. =)

yuri999 пишет: Ник Мудрецов, уважаемый Вы в (Схема БТГ 2019+) случаем не лоханулись ??? А где потребление по току и мощности от источника 12 Вольт ??? И к тому же ваши транзисторы, когда открываются, "коротят" источник питания 12 Вольт. И почему Вы мощность управления ключей вдруг называете входной мощностью ??? Вы по осторожнее будьте с высказываниями. Так ведь и в больничку можно попасть, с нервами...

Мы вместе развиваем проект. Почему мне надо лоханутся. Мы же в процессе совершенствования все вместе и каждый по одиночке. Верно ? =)

1) Потребление по току и мощности слева внизу экрана.
Там можно поглядеть на диаграмму и выбрать отображение тока или напряжения.
2) Транзисторы открываются попеременно. Какой именно источник питания они коротят , МЕАНДР ? Подскажите как лучше.
3) Входная мощность отображается слева внизу на графике в симуляторе. Она равна от 1 до 6 Ватт в зависимости от мощности нагрузки.
4) В больничку для профилактики никому не повредит. =)

Вы пришлите исправленную версию. Мы все умеем критиковать друг друга.
А вот предложить что-то дельное все умеют,но не у всех получается в первого раза. =)

Я руководствуюсь такими принципами:
1) Предложение вместо критики
2) Сотрудничество вместо конкуренции

Буду рад,если кто-то возьмёт их к себе на вооружение. =)

Всего Вам доброго.
И спасибо за неравнодушие к общей деятельности. =)

Так что тут корректировать ? Добавьте в симуляторе ток потребления от источника 12 Вольт и все сами поймете.

Внизу слева показан источник 50 Гц. С транзисторами согласен, не досмотрел, работают по очереди. Где ток источника 12 Вольт ??? Разобрался, с симуляторами дела не имею. Так все таки какая мощность потребления от источника 12 Вольт получается ?

yuri999 пишет: Так что тут корректировать ? Добавьте в симуляторе ток потребления от источника 12 Вольт и все сами поймете.

Уважаемый, нажмите на диаграмме правой кнопкой мышки
1) Параметры
2) Поставьте галочку на ток
3) ОК

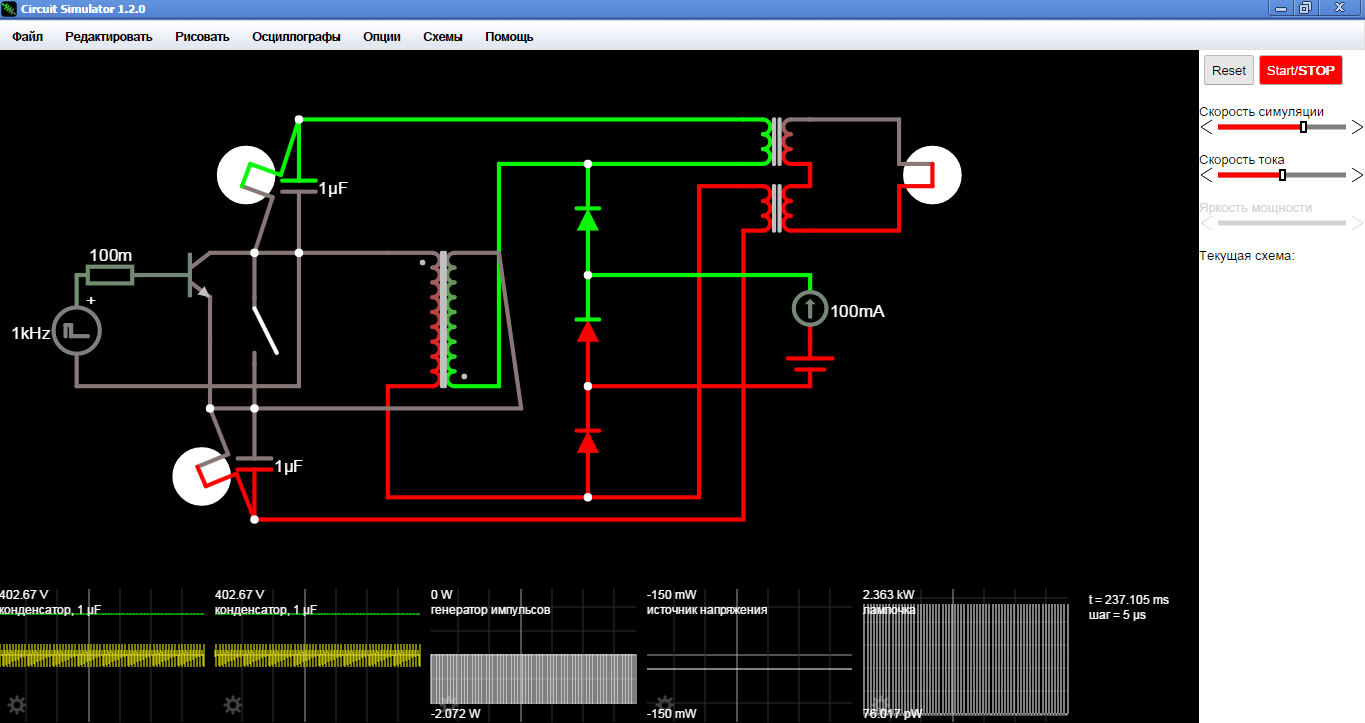

Симулятор.

Ток меньше, чем ток в схеме при резонансе.
А общая мощность на входе меньше общей мощности на выходе.
Если я не ошибаюсь.

Я увидел - напряжение источника 24 Вольта, ток максимальный около 8,5 Ампер. Пиковая мощность от источника 24*8,5=204 вт И где БГТ ? В случае с источником в 12 Вольт ток 4,6 Ампера примерно. И того 12*4,6=55 вт в пике. Вот это и надо сравнивать с выходной мощностью на лампе. Но отнюдь не с напряжением 50 Гц.

yuri999 пишет: Внизу слева показан источник 50 Гц. С транзисторами согласен, не досмотрел, работают по очереди. Где ток источника 12 Вольт ??? Разобрался, с симуляторами дела не имею. Так все таки какая мощность потребления от источника 12 Вольт получается ?

На входе сейчас 40 вольт, это учитывая компенсацию для резисторов.
Но общая мощность во много раз превосходит входящую.
Если я ошибаюсь - исправьте. Благодарю.

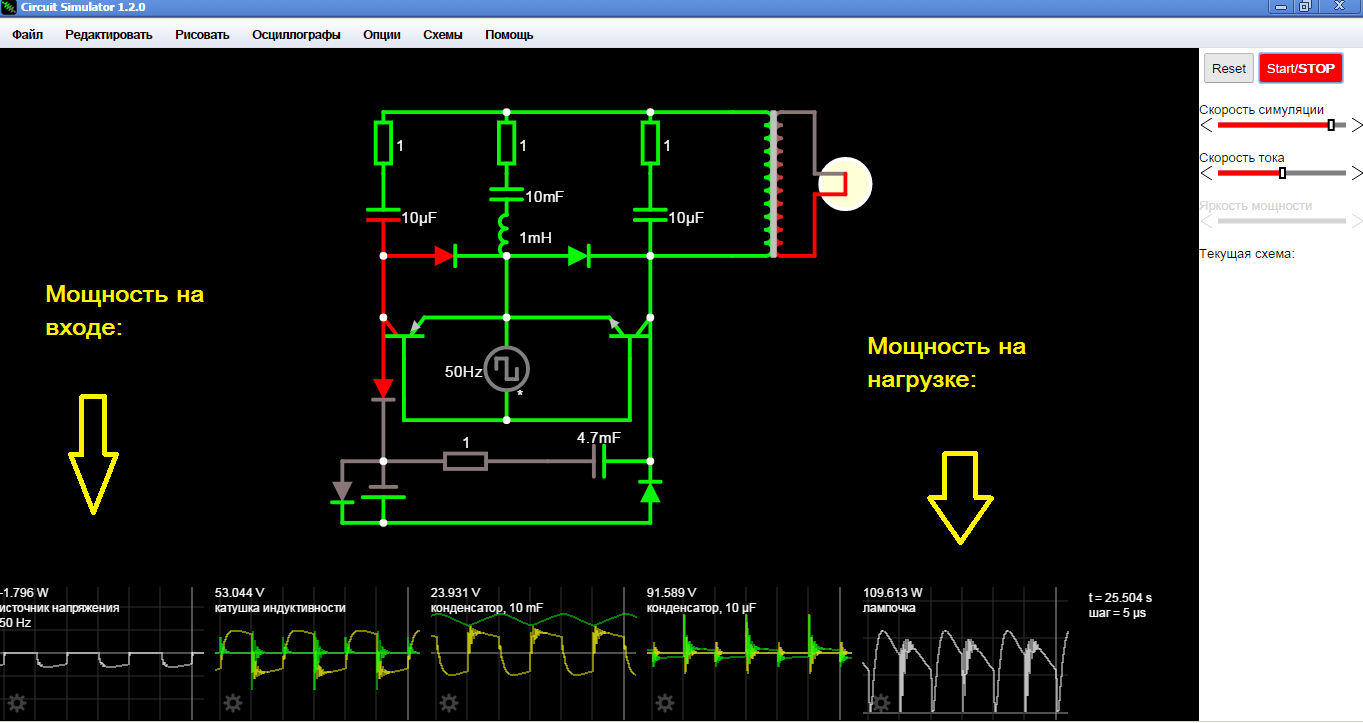

Симулятор.

Мощность.

В симуляторе, на графике нагрузке правой кнопкой.
1) Параметры
2) Галочку "Показывать потребляемую мощность"
3) ОК

То же самое на графике с лампочкой.
Если что просто увеличьте нагрузку на входе.
Там из-за резисторов мощность немного меньше, но всё же есть большой плюс в пользу прибавки.

Ещё раз спасибо за неравнодушие. Бог нам всем в помощь.
Корректируем себя и схему по мере новых предложений.

Всё, спокойной ночи, я ушёл спать. До новых встреч.
С уважением и с наилучшими пожеланиями,
Ник Мудрецов.

yuri999 пишет: Я увидел - напряжение источника 24 Вольта, ток максимальный около 8,5 Ампер. Пиковая мощность от источника 24*8,5=204 вт И где БГТ ?

Пожалуйста, сморите внимательнее.
Симулятор показывает общую мощность за период отображения, если я не ошибаюсь.

Всё, я спать. До завтра. Будет то предложить - предлагайте.

Сравните мощность на входе и на резонансном LC контуре.
После на выходе.

У меня по симулятору показывает, что общая мощность на выходе больше, чем на входе.
Плюс, если установит на лампочке немного большую мощность - то схема сама за чёт резонанса делает повышение мощности, правда это зависит от источника питания напрямую.

Можно пробывать делать самозапит. Т.к. во временном диапазоне выходящая мощность больше входящей.
Лично я так вижу.

Ник Мудрецов пишет:

yuri999 пишет: Я увидел - напряжение источника 24 Вольта, ток максимальный около 8,5 Ампер. Пиковая мощность от источника 24*8,5=204 вт И где БГТ ?

Пожалуйста, сморите внимательнее.
Симулятор показывает общую мощность за период отображения, если я не ошибаюсь.

Всё, я спать. До завтра. Будет то предложить - предлагайте.

Сравните мощность на входе и на резонансном LC контуре.
После на выходе.

У меня по симулятору показывает, что общая мощность на выходе больше, чем на входе.
Плюс, если установит на лампочке немного большую мощность - то схема сама за чёт резонанса делает повышение мощности, правда это зависит от источника питания напрямую.

Можно пробывать делать самозапит. Т.к. во временном диапазоне выходящая мощность больше входящей.
Лично я так вижу.

Мощность равна произведению тока и напряжения.
Посмотрите пики на резонансном LC контуре.
Изучите немного симулятор и поймёте.

Это,по моему всё же, БТГ.=)

Мощность равна произведению тока и напряжения.

Только для цепей постоянного тока.

Посмотрите пики на резонансном LC контуре.

А при чем тут это? Фазы тока и напряжения там различаются ровно на четверть периода. Друх, изучай матчасть.
