СЕНСАЦИЯ. УМНОЖИТЕЛЬ ТОКА. #131790
СЕНСАЦИЯ. УМНОЖИТЕЛЬ ТОКА.
Приветствую. Первый раз нашёл нечто. Работает это или очередной лохотрон неизвестно.
Но суть очень простая.
УМНОЖИТЕЛЬ ТОКА.

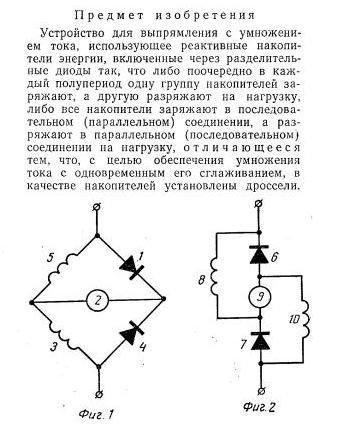

patents.su/4-605297-umnozhitel-peremenno...stoyannogo-toka.html

Если кто исследовал подобное поделитесь. Симулятор при такой схеме глючит.
Может кто знает, какой-то симулятор, где это будет работать на ура.

Вложенный файл:

Имя файла: 605297-patents.su.zip
Размер файла:154 KB

Сегодня мы от всего сердца благодарим Бога и Вселенную за всѐ то доброе и хорошее, что у нас у всех вместе было и есть.
Вложения:

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

1 мес. 2 нед. назад
Ник Мудрецов
Завсегдатай
Завсегдатай
Сообщений: 245
Больше
Автор темы
СЕНСАЦИЯ. УМНОЖИТЕЛЬ ТОКА. #131792

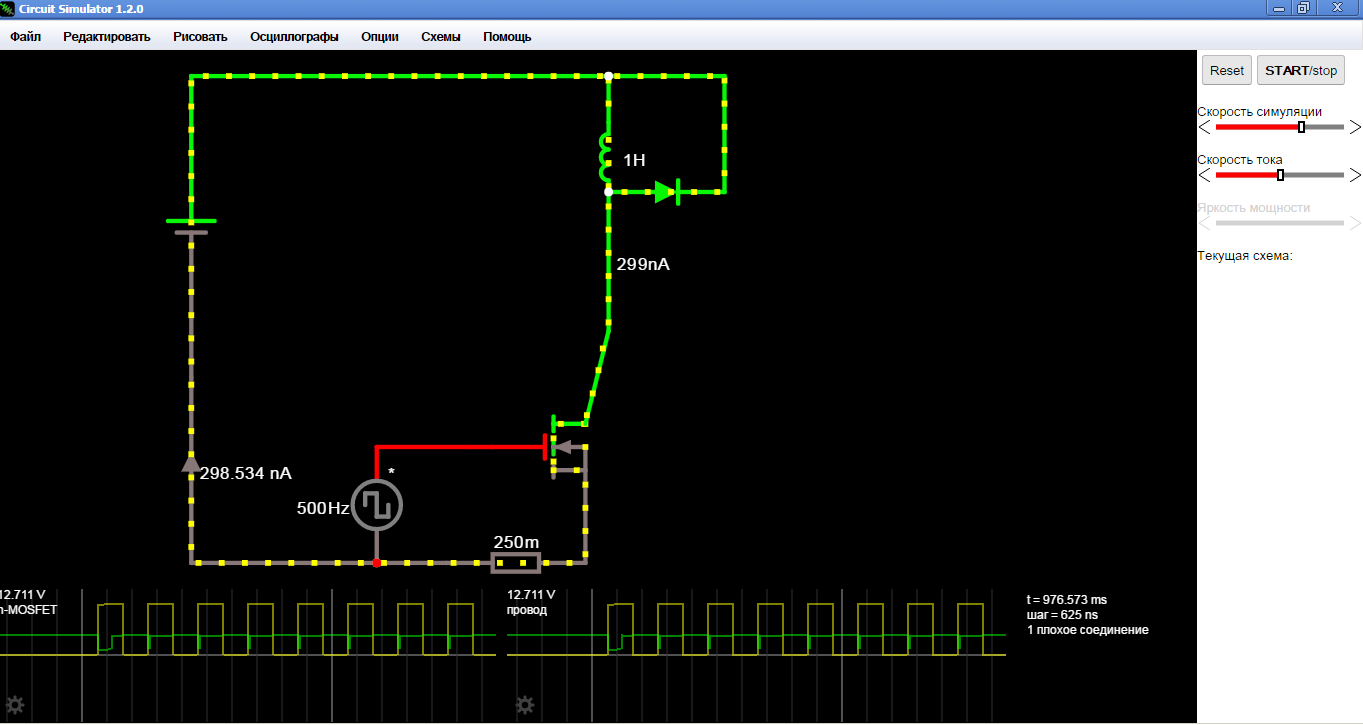

Попробовал я запустить часть половинчатую с симулятором через управление по средству МОСФЕТ и симулятор ведёт себя странно, на больших частотах глючит. Видно этот симулятор этой схемы не учитывает вообще. =)

Придётся экспериментировать тем, у кого есть осциллограф.С расчётом проблем особых то нету, но вот эффект, когда индуктивность отключают от постоянного тока, по моему, так же симулятор не учитывает.



Помогите, может кто знает и сможет расчитать и вычислить подходящие параметры, тогда дело за малым.

УМНОЖИТЕЛЬ ТОКА + УМНОЖИТЕЛЬ НАПРЯЖЕНИЯ = УМНОЖЕНИЕ МОЩНОСТИ. Хехехе

Сегодня мы от всего сердца благодарим Бога и Вселенную за всѐ то доброе и хорошее, что у нас у всех вместе было и есть.
Вложения:

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

1 мес. 2 нед. назад
Ник Мудрецов
Завсегдатай
Завсегдатай
Сообщений: 245
Больше
Автор темы
СЕНСАЦИЯ. УМНОЖИТЕЛЬ ТОКА. #131793
Есть одна схемка, рассматриваю её исключительно теоретически.
В общем контур с индуктивностью и МОСФЕТ управление.

МОСФЕТ управление можно сделать по средству АРДУИНО , а после поэкспериментировать с параметрами.

В общем если кто в теме - пишите, будем исследовать тему вместе. =)


Вложенный файл:

Имя файла: electric_h...t-1-.pdf
Размер файла:150 KB


Сегодня мы от всего сердца благодарим Бога и Вселенную за всѐ то доброе и хорошее, что у нас у всех вместе было и есть.
Вложения:

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

1 мес. 2 нед. назад
Ник Мудрецов
Завсегдатай
Завсегдатай
Сообщений: 245
Больше
Автор темы
СЕНСАЦИЯ. УМНОЖИТЕЛЬ ТОКА. #131795

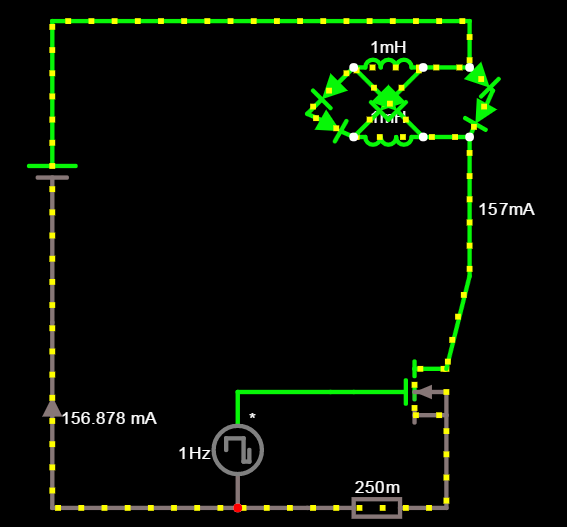

В общем в программе Circuit Simulator 1.2.0 смоделировал этот умножитель тока, и ток растёт в диаграмме.
Вначале я даже находки испугался. Думал, а вдруг энергия настолько увеличиться, что взорвутся батарейки.
То, что перегорят диоды и катушки не страшно, главное остаться живым после эксперимента и не спалить измерительные приборы.

В общем я собрал на диодах на макетной плате, вместо катушек простые провода прилепил, но пока никаких результатов особенных.
Надо менять параметры катушек. В общем всем удачных экспериментов.


Вложенный файл:

Имя файла: umnozitelj...itjs.rar
Размер файла:0 KB

Сегодня мы от всего сердца благодарим Бога и Вселенную за всѐ то доброе и хорошее, что у нас у всех вместе было и есть.
Вложения:

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

1 мес. 2 нед. назад
Ник Мудрецов
Завсегдатай
Завсегдатай
Сообщений: 245
Больше
Автор темы
СЕНСАЦИЯ. УМНОЖИТЕЛЬ ТОКА. #131798
Какие минимальные параметры для катушек нужны ? Может кто подскажет как намотать катушку,которая будет соответствовать параметрам схемы ?
Сколько Генри или мили Гентри нужно ? Возможноо есть смыл заказать маленькие катушки в Алиэксперсс ? Или сердечники купить и намотать ?Подскажите, кто знает... Интересно, будет ли работать схема умножения тока. =)

В симуляторе ток растёт прямо пропорционально проходу тока по контурам схемы, если не ошибаюсь. В общем симулятор показывает добро, а вот на практике надо проверять. =)

Сегодня мы от всего сердца благодарим Бога и Вселенную за всѐ то доброе и хорошее, что у нас у всех вместе было и есть.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

1 мес. 2 нед. назад 1 мес. 2 нед. назад от Ник Мудрецов.
Ник Мудрецов
Завсегдатай
Завсегдатай
Сообщений: 245
Больше
Автор темы
СЕНСАЦИЯ. УМНОЖИТЕЛЬ ТОКА. #131800

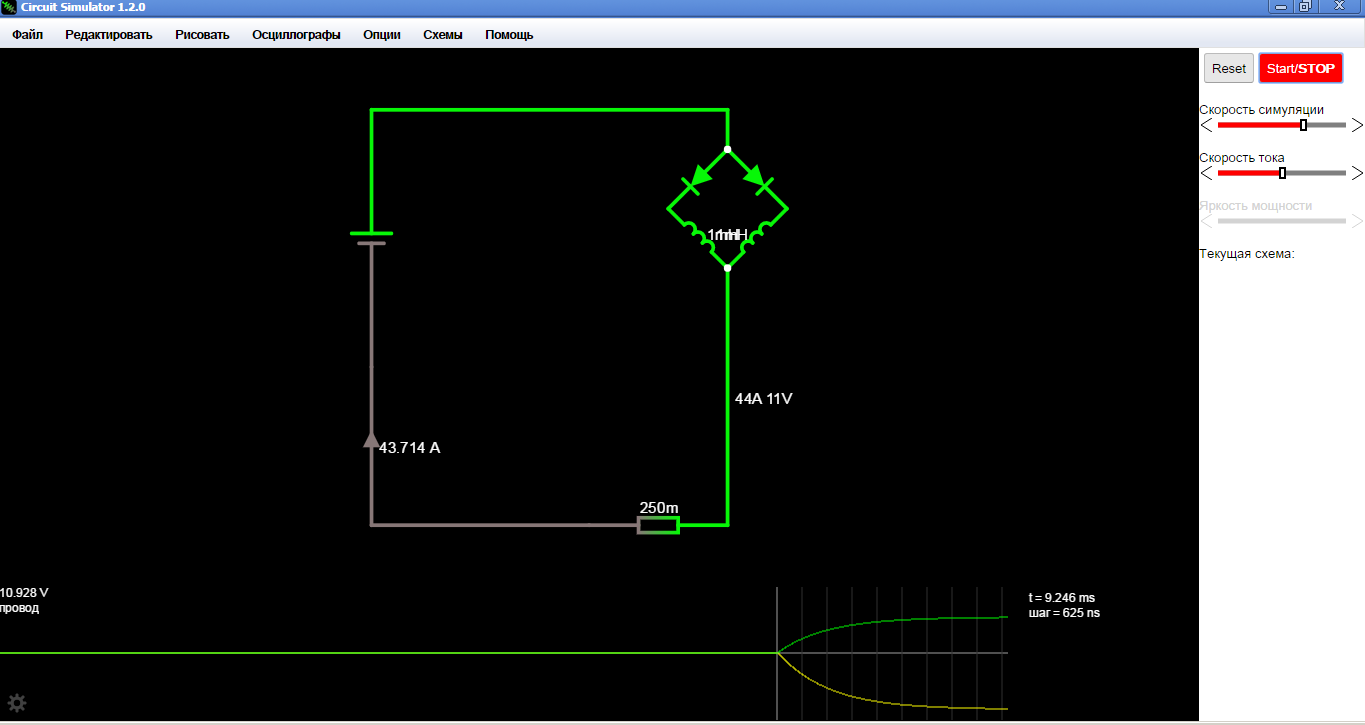

Если в симуляторе установить значение катушек на 1 микро Генри - ток так же растёт. Напряжения устанавливаю от 3 до 12 вольт. И всё работает в симуляторе. =)

Сегодня мы от всего сердца благодарим Бога и Вселенную за всѐ то доброе и хорошее, что у нас у всех вместе было и есть.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

1 мес. 2 нед. назад
Extint Spin
Живу я здесь
Живу я здесь
Сообщений: 553
Больше
СЕНСАЦИЯ. УМНОЖИТЕЛЬ ТОКА. #131802
Эта тема родственна Касьянову Г.Т.
Здесь пытался понять.

Я изменяюсь, не пытаясь стать кем-то другим.
Я изменяюсь, приходя к полному пониманию того, кто я есть.
Целем Элоким
Спасибо сказали Ник Мудрецов

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

1 мес. 2 нед. назад
chiksat
Живу я здесь
Живу я здесь
Сообщений: 824
Больше
СЕНСАЦИЯ. УМНОЖИТЕЛЬ ТОКА. #131803

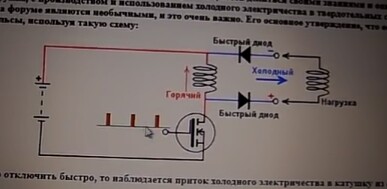

соберал я на дросселях 400ватных вот эту схему прибавки не заметил
Вложения:
Спасибо сказали Ник Мудрецов

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

1 мес. 2 нед. назад
Ник Мудрецов
Завсегдатай
Завсегдатай
Сообщений: 245
Больше
Автор темы
СЕНСАЦИЯ. УМНОЖИТЕЛЬ ТОКА. #131805

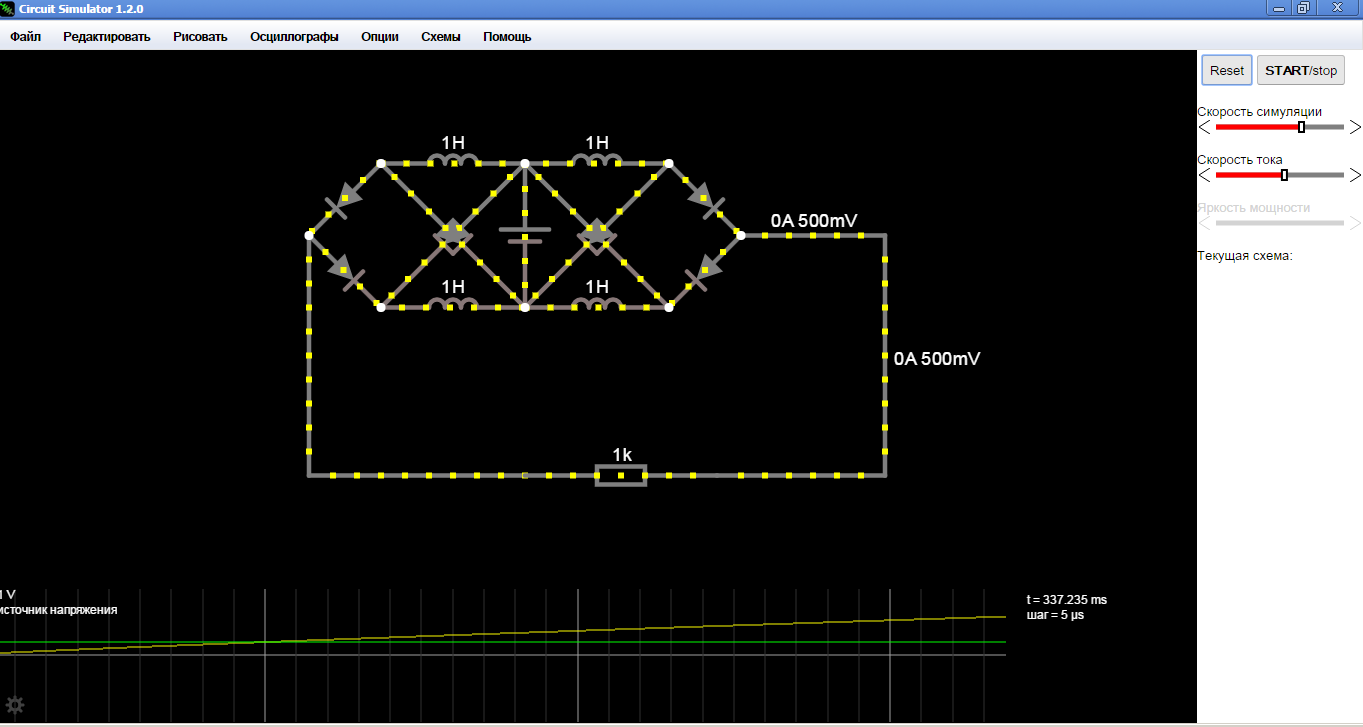

Да уж. Симулятор показывает, что умножение тока происходит.
