СЕНСАЦИЯ. УМНОЖИТЕЛЬ ТОКА.
Ник Мудрецов пишет:
Ник Мудрецов пишет:
yuri999 пишет: Я увидел - напряжение источника 24 Вольта, ток максимальный около 8,5 Ампер. Пиковая мощность от источника 24*8,5=204 вт И где БГТ ?
Уважаемый Ник Мудрецов, Вы явно тупите в этом вопросе. Источник 50 Гц выдает мощность только для управления ключей. И эту мощность надо добавлять к мощности потребления от источника 24 Вольта. Это будет где то 204 + 1,8 = 205,8 вата на пиках. А на лампе выделяется около 110 ват. Так что КПД этой схемы примерно +/- 50%. А симулятор как раз и не хочет показывать мощность от источника 24 Вольта. Пример - если кроной Вы включите катушку пускателя, который в свою очередь включит двигатель 10 квт, надеюсь Вы не будете утверждать, что крона крутит двигатель ? Вот и в этой схеме источник 50 Гц это крона из примера, а все остальное от источника 24 Вольта. Так шо таких БГТ в инете процентов так под 99,9999...
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
radioman пишет:
Только для цепей постоянного тока.Мощность равна произведению тока и напряжения.
А при чем тут это? Фазы тока и напряжения там различаются ровно на четверть периода. Друх, изучай матчасть.Посмотрите пики на резонансном LC контуре.
Учусь товарищ. =)
Я это всё проходил, но только 5% мозга, когда учился на энергетическом факультете.
Сейчас всё давно позабылось, но восстановить знания думаю не проблема.
Хорошее окружение всегда поможет встать на ноги.
Так что там с мощностью,признаёте прибавку в схеме ?
Или Вы ещё до схемы не добрались? =)
Кстати, если Вы сам такой мудрый, так расскажите формулу мощности в цепи переменного тока. =)
Давайте лучше будем показывать друг другу добрый пример.
А то если мы начнём придираться друг к другу, без предложения и без примеров, то пользы очевидной от этого будет, по моему, маловато. =)
Тем более программа симулятора считает мощность. Думаю она считает верно.
Вы лучше что-нибудь скажите по поводу БТГ. Как по Вашему, польза есть в схеме ? =)
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
yuri999 пишет:
Ник Мудрецов пишет:
Ник Мудрецов пишет:
yuri999 пишет: Я увидел - напряжение источника 24 Вольта, ток максимальный около 8,5 Ампер. Пиковая мощность от источника 24*8,5=204 вт И где БГТ ?
Уважаемый Ник Мудрецов, Вы явно тупите в этом вопросе. Источник 50 Гц выдает мощность только для управления ключей. И эту мощность надо добавлять к мощности потребления от источника 24 Вольта. Это будет где то 204 + 1,8 = 205,8 вата на пиках. А на лампе выделяется около 110 ват. Так что КПД этой схемы примерно +/- 50%. А симулятор как раз и не хочет показывать мощность от источника 24 Вольта. Пример - если кроной Вы включите катушку пускателя, который в свою очередь включит двигатель 10 квт, надеюсь Вы не будете утверждать, что крона крутит двигатель ? Вот и в этой схеме источник 50 Гц это крона из примера, а все остальное от источника 24 Вольта. Так шо таких БГТ в инете процентов так под 99,9999...
Уважаемый yuri999,
Спасибо за Ваши конструктивные комментарии.
Тупить я начну тогда, когда не высплюсь. А Вы мне как раз не даёте спать, направляя свои мозговые волны на мою энергетическую сущность. =)
1) Добавлять мощность управления МЕНДРОМ надо, но там очень маленькая мощность. 1 вольт где-то и 0,010 ампер, если не ошибаюсь.
2) При чём тут пики? Схема стабилизируется при работе.
3) На нагрузку я выделил 100 ватов. Можно 200, можно 300, но надо увеличивать питание на входе, чтобы схема потянула.
БТГ работает пока что в симуляторе.
Да нашёл, Генератор МЕАНДРА жрёт много тока. =) Не замечал этого ранее.
Хорошо, что Вы заметили. Попробую реализовать эту схемку иначе.
Вдруг заработает. =)
А пока БТГ 2019+ отменяется. =)
Что собственно и к лучшему.
Можно спать со спокойной душой. =)
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Приехал ко мне индуктор для одной схемки 300 мили Генри, 1 Ампер, максимум 500 Вольт постоянки.
Вот протестил его.
ru.files.fm/u/wpxh3y9s#/view/VID_20191108_221913.mp4;play
По сути при помощи прерывания можно с 1.5 вольтовой батарейки получать 12 вольт и тратить при этому минимум мощности.
На ардуинке создал таймер с реле с частотой 50 герц, лампочка на 12 вольт горит очень неплохо.
Опыт с увеличением тока и напряжения на индукторе, при отсоединении его от источника питания проверен успешно. =)
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Кто-то собирал схемку, которую ранее опубликовал INVIS 2013 ?
realstrannik.com/forum/razdel-avtorskikh...raza?start=234#51460
Она, по моему, даёт хороший результат при симуляции.
www.falstad.com/circuit/circuitjs.html?c...0480+0.4+4+1+2560%0A
На входе 3 Вата, на выходе 2,5 Киловатта.
Но если источник тока убрать, то надо подбирать другие параметры.
А так схема даёт больше, чем потребляет при некоторых условиях.
Правда диаграмма немного не синусоидальная на выходе.
НО я уверен, что лампочка будет гореть.
Если прицепить на выходе конденсатор, то выходная мощность уменьшается.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Ник Мудрецов пишет: Приветствую!
Кто-то собирал схемку, которую ранее опубликовал INVIS 2013 ?
realstrannik.com/forum/razdel-avtorskikh...raza?start=234#51460
Она, по моему, даёт хороший результат при симуляции.
www.falstad.com/circuit/circuitjs.html?c...0480+0.4+4+1+2560%0A
На входе 3 Вата, на выходе 2,5 Киловатта.
Но если источник тока убрать, то надо подбирать другие параметры.
А так схема даёт больше, чем потребляет при некоторых условиях.
Правда диаграмма немного не синусоидальная на выходе.
НО я уверен, что лампочка будет гореть.
Если прицепить на выходе конденсатор, то выходная мощность уменьшается.
Если прикрутить в симулятор лампочку на 100 Ватт, то источник тока надо повысить до 1 Ампера.
В реале схемка должна работать, но теория она и в Африке теория, поэтому нужен эксперимент или даже эксперименты.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

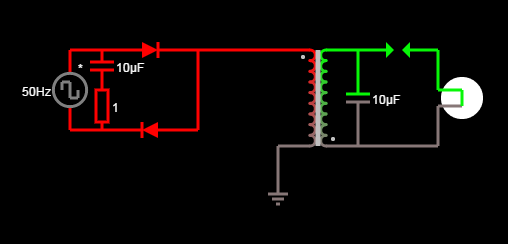

Симулятор.
Invis 2013 написал, что её можно публиковать с цитатой FREE FOR ALL.
По сути,если симулятор не врёт, то это БТГ.
Смотрите, на входе около 3 Ватт, а на выходе 290 Ватт.
Разве это не БТГ ?

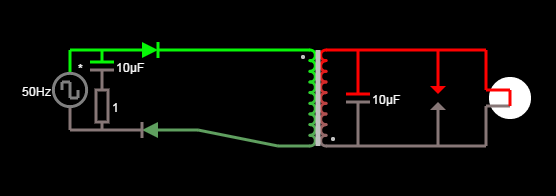

Симулятор.
А если делать более редкие импульсы замыкания цепи выключателя, то пики мощности достигают киловатт.
Зацените симуляцию.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
вот мил человек ты всунул параметр ИСТОЧНИК ТОКА с Источником напряжения . Вопрос что у тебя такое источник тока. у капы в патенте тоже все построено на 9 элементе схемы (усилитель тока)
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Rakarskiy пишет: Симулятор это математика с графикой. че всунешь то и подсчитаешь, убери источник тока tinyurl.com/y6g6p3sy
вот мил человек ты всунул параметр ИСТОЧНИК ТОКА с Источником напряжения . Вопрос что у тебя такое источник тока. у капы в патенте тоже все построено на 9 элементе схемы (усилитель тока)
Источник тока в симуляторе - это есть постоянный ток, который идёт вместе с элементом питания.
Это как батарейка или аккумулятор, у которого постоянный ток присутствует.
Источник напряжения как раз группируется с источником тока и получается стабильная мощность на входе схемы.
