СЕНСАЦИЯ. УМНОЖИТЕЛЬ ТОКА.

Игорёк нормальная рабочая схема, ведь , L, базы имеет идуктивное сопротивления,

Ничего. Тут надо понимать - сопротивление катушки переменному току является комплексным (Активное + реактивное) и может быть весьма велико.

Р базы по постоянному току! и и служит для смещения, т.е. создание рабочей точки! т.е более 0.6в для приоткрытия транзистора и начала генерации!

Самое главное в жизни - это начать с себя. =)

studopedia.su/13_26630_generatori-LC-tipa.html

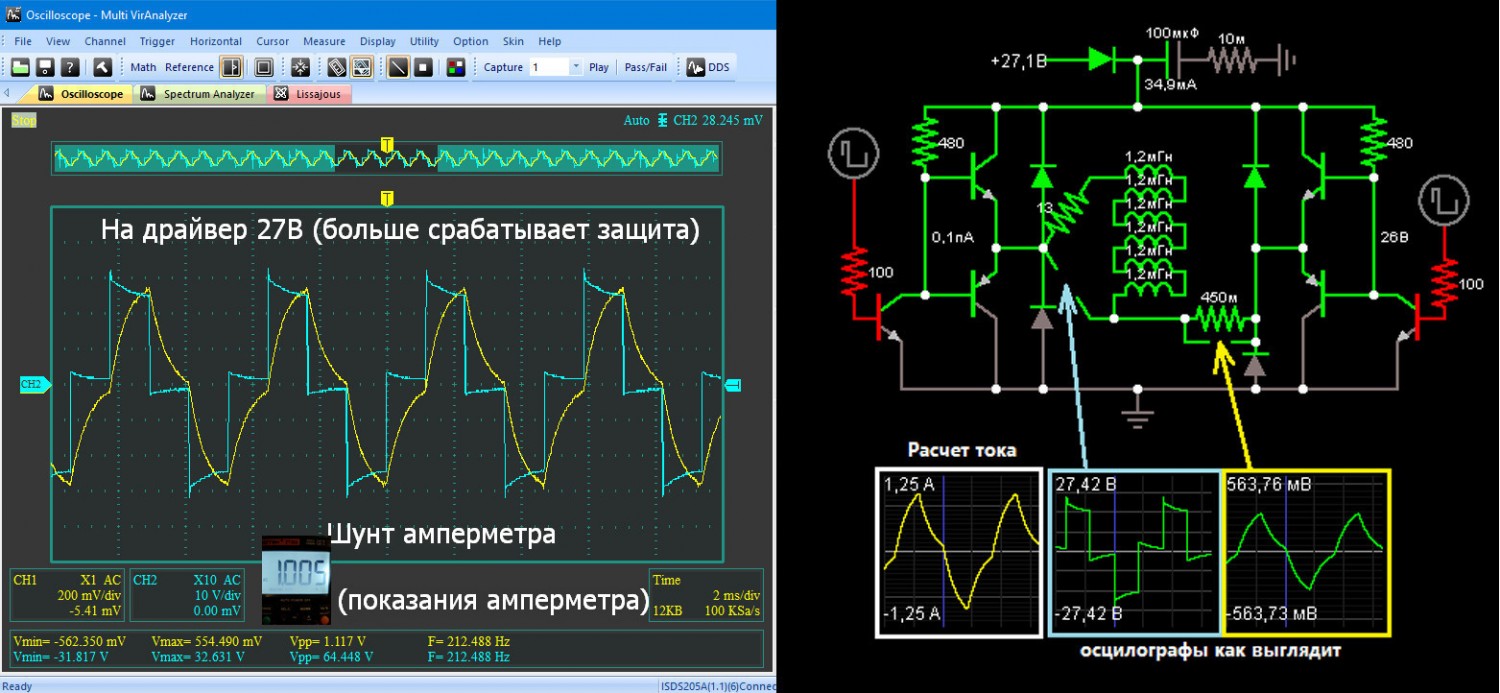

Ну вот видно на симе, как генератор прямоугольных сигналов на второй катушке увеличивает амплитуду.
Это и надо добиться в магнитном поле и совместить амплитуды двух или более катушек, чтобы амплитуда их магнитного поля суммировалась.
Вот и вечный фонарик получиться. =)

Симуль.



В общем, волна не всегда растёт. Чтобы она постоянно росла надо подбирать частоту.
А так можно пробовать совместить два контура одной схемы, на периодах, когда волна растёт, и поле направить сумму этих амплитуды на выход.
Так по теории можно получить прибавку к амплитуде и к сигналу.

В общем надо экспериментировать.

Ник Мудрецов пишет: Добрый день,

Подскажите пожалуйста, где достать конденсаторы на:

30mF 250V неполярный
4700mF 25V полярный

Буду очень благодарен.

В старых советских люминесцентных светильниках в которых установлены 2 лампы ЛБ - 40 есть бумажные конденсаторы 10 мкф х 250 в . Служили для сдвига фаз пульсации ламп и исключения эффекта синхронного мерцания. Можно найти в школах и т.п где они постепенно заменяются на современные, а старые просто выбрасывются.
Электролиты там же. В списанной аудио аппаратуре, но они могут быть высохшие. Вообще, загашники физкабинетов учебных заведений, это просто клад.

Незатухающие колебания в контуре автогенератора установятся лишь при выполнении двух основных условий. Первое из этих условий называют условием баланса фаз, которое сводится к тому, что в схеме генератора должна быть установлена положительная обратная связь между выходной и входной цепями транзистора.В этом режиме обеспечивается восполнение потерь энергии в контуре. Практически фазовое условие удовлетворяется, если напряжения на коллекторе и базе будут сдвинуты на , т.е. находится в противофазе. Это достигается соответствующим включением концов катушек и . При отсутствии самовозбуждения необходимо переключить концы катушки . Второе условие называют условием баланса амплитуд, которое состоит в том, что для возникновения автоколебательного режима необходима положительная обратная связь с выхода усилительного элемента на его вход, причем затухание в контуре должно компенсироваться

Спасибки.

Вот ещё ссылка.
Так же LC-generator
И показана нужная максимальная амплитуда после насыщения(Рисунок 3).
studbooks.net/2351205/tehnika/postroenie_shemy_generatora

Вот такие бы графики максимальных насыщенных амплитуд получить, и суммировать их сигналы, сложить амплитуды по пикам и тогда сумма получиться гораздо больше. Ещё можно подключить антенну и землю и там навести сигналы амплитуды, и после суммировать.

Вот и поле для новых экспериментов.

Вот и про обратную связь нашлось что-то.

studme.org/302748/tehnika/avtogeneratory...obrazovateli_spektra

Тоже в этот "ящик"

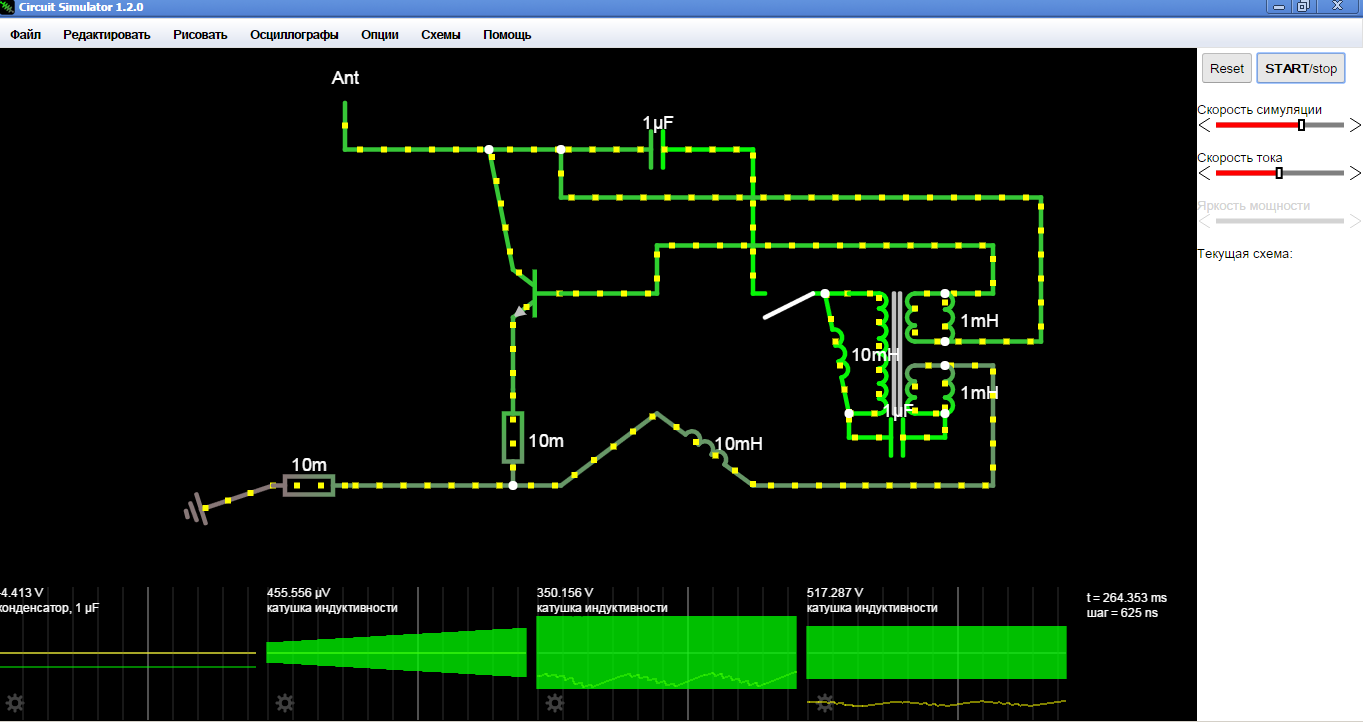

Симуль. Глюк при включении транзистора. Симуль показывает заоблачные числа. Быть может это и есть замозапит. (Куда-то из схемы пропали трансформатор и конденсаторы.)

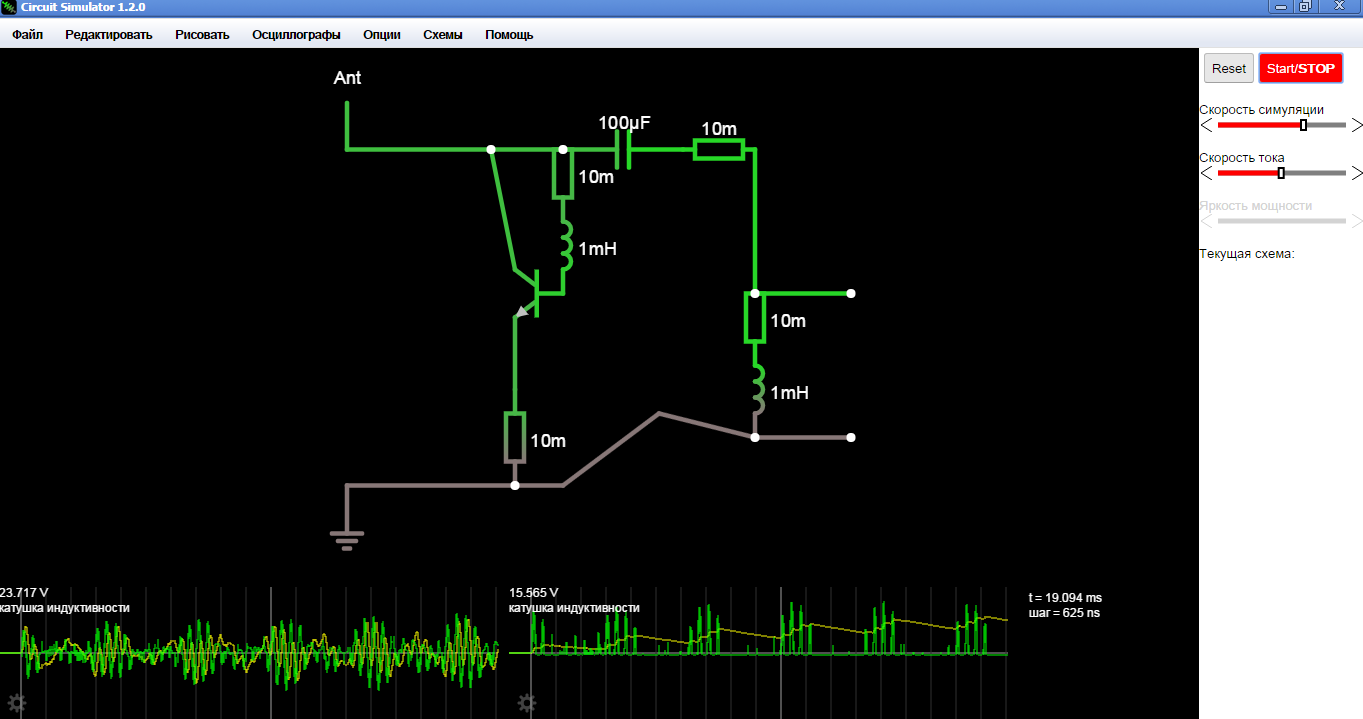

Симуль. Растут амплитуды.

ВОПРОСЫ:
1) Что покажут приборы измерительные, если эти две катушки(из второй ссылки симуля), намотать вместе встречно, последовательно и бифилярно ? С сердечником и без ? И что если намотать там третью катушку и снять с неё оказания тока и напруги ?
1)Что будет рядом с антенной, землёй, если их прислонить к катушкам и намотать на них частично, когда они работают на максимальной амплитуде.
Я думаю катушки навьют какую-то ЭДС на антенну и землю и с них можно будет снять ток индуцированный от пульсаций.
А может и антенна, работающая на какой-то частоте подстроичной специально передаст катушкам свою ИНДУКТИВНОСТЬ.

Всем,кто участвовал в опытах огромное спасибо.
Удалось выяснить, что можно создать амплитудный рост.
И после появилась идея поэкспериментировать с магнитным полем катушек.
Ведь если объединить магнитные поля катушек, они могут дать дополнительный ток.

А может быть надо создать что-то типа приёмника, с помощью пульсации батарейки настроиться на нужную частоту и получить прирост тока по резонансу катушек с магнитным полем земли или любого другого устройства.

Снова теории, но всё же есть продвижение.
Есть желание экспериментировать с магнитным полем катушек.
1) Встречное магнитное поле
2) Однонаправленное магнитное поле
3) Наводки от земли и антенны в катушках.

А для этого надо скорее всего покупать осциллограф и генератор сигналов. А они собаки дорого стоят.
Поэтому лучше сразу создать БТГ, продать его, а после купить осциллограф. =)))

До сих пор интересно, что будет с катушками намотанными на одном сердечнике с одинаковыми амплитудами и с разными амплитудами.
Что будет меняться при этом. Ток, напруга.

Спасибо всем за потраченное время и за делёжку опытом.
С вами интересно. =)
