А что есть какая то рекомендованная схема? Выложите ее а то я по своим разумениям конструирую)yvs пишет: Да, примерно так. Только у вас почему то ключуется на одной полуволне, может ошибка в схеме? Попробуйте выставить в генераторе ключевания скважность 50% и пройтись по частоте для получения максимальной амплитуды импульсов.

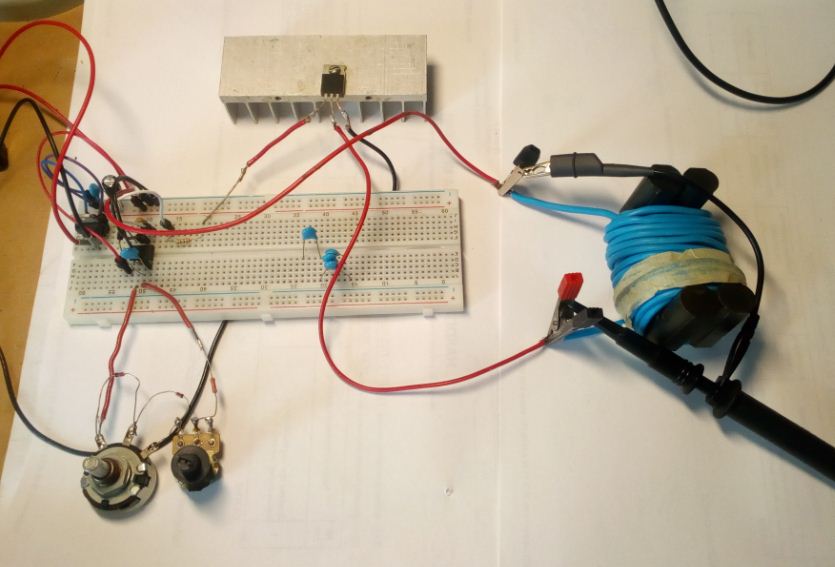

Всеж я пытаюсь повторить Капу у него то она рабочая а Чип то не показывал самозапит.

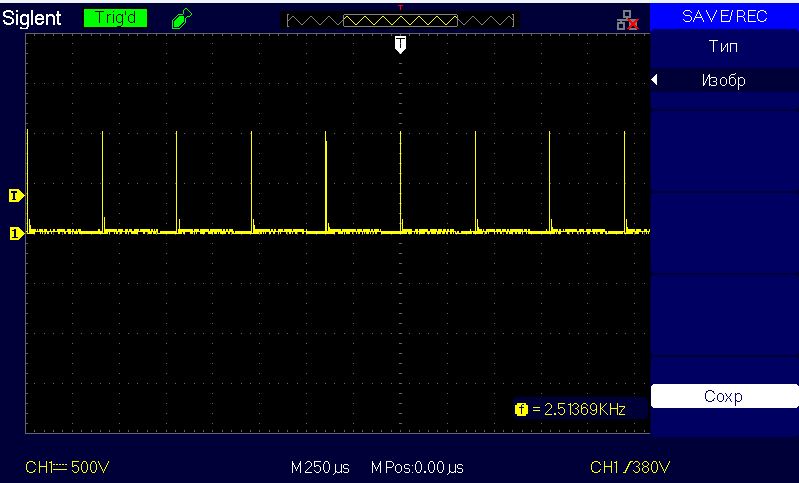

Хочу спросить у тех кто в теме, что дальше делать с этими выбросами?)
radius пишет: А ну ясно, этим путем я уже ходил, сомневаюсь что можно по этой схеме получить то что я привел выше, хотя смотря что там дальше по стрелкам...
Всеж я пытаюсь повторить Капу у него то она рабочая а Чип то не показывал самозапит.
Хочу спросить у тех кто в теме, что дальше делать с этими выбросами?)
Видимо у вас попался слабый трансформатор, поэтому не получили хороший результат. Любая, уважающая себя схема требует настройки . При достаточно хорошем токе короткого замыкания во вторичке импульсы ОЭДС легко могут пробить 500-вольтовые транзисторы.

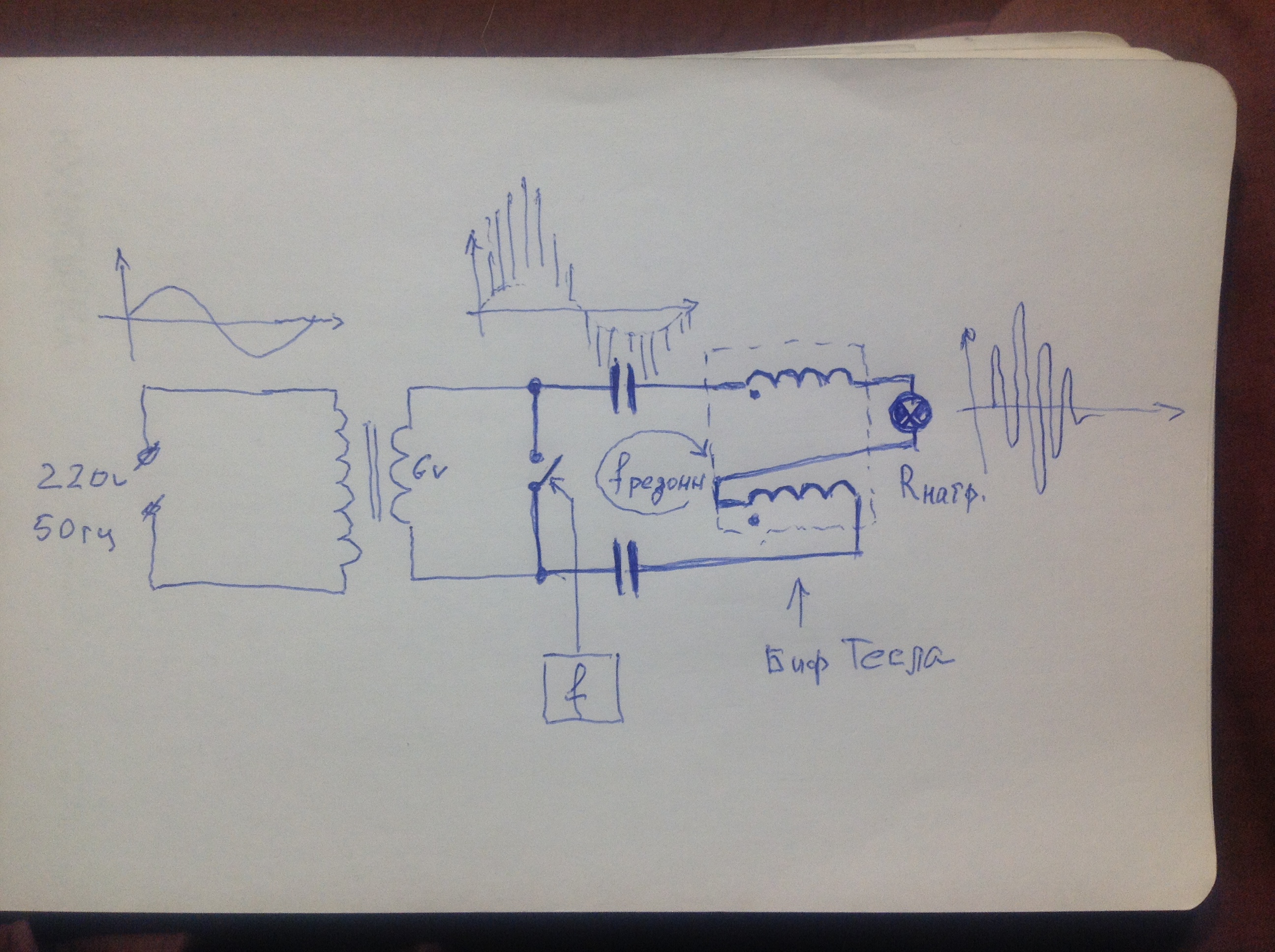

В двух словах - нагрузка через бифиляр подключена к бесперебойнику через разделительный трансформатор. Ключуемый трансформатор включен в розетку непосредственно. Биф включен началами к бесперебойнику, концами к нагрузке.

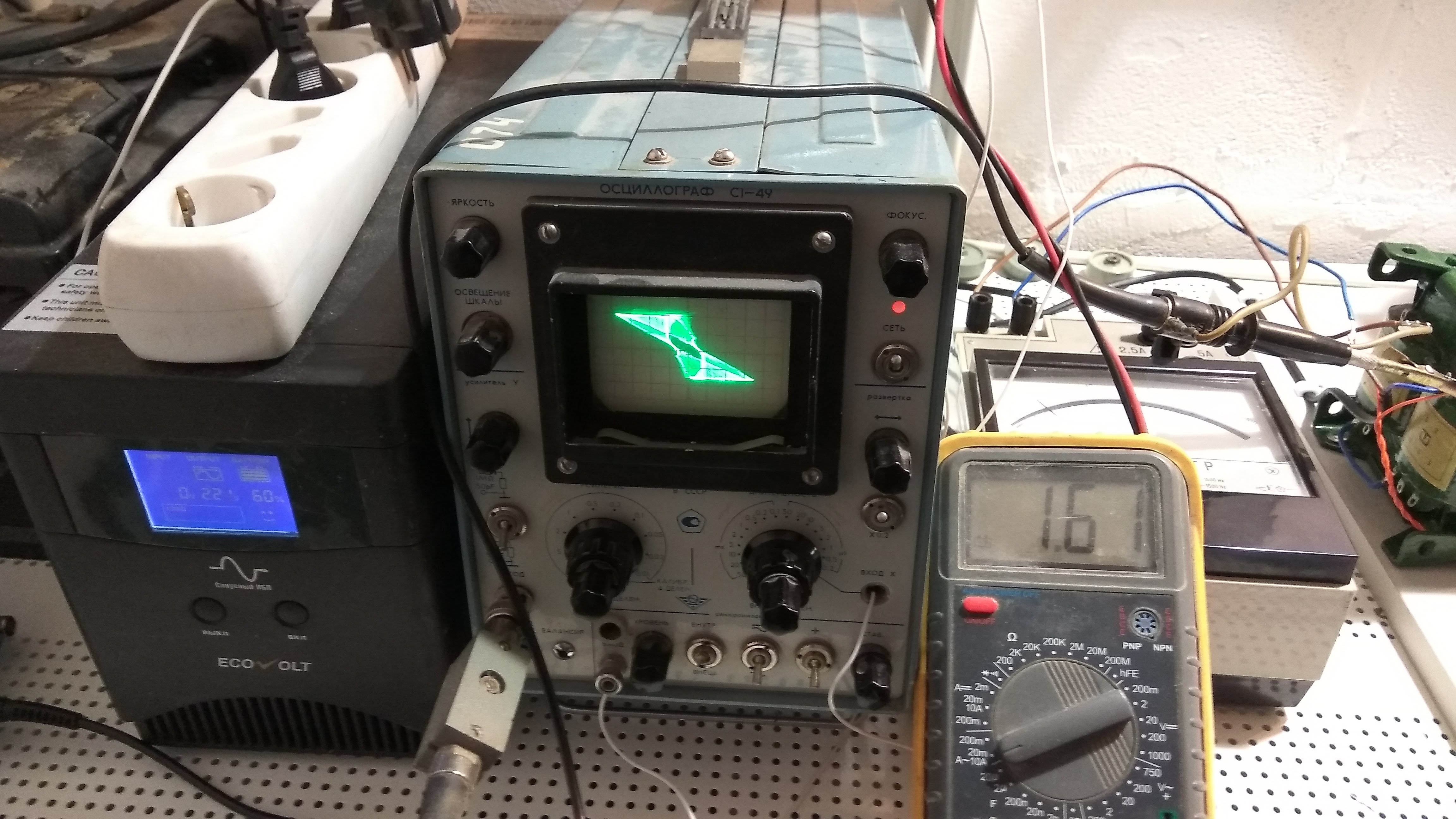

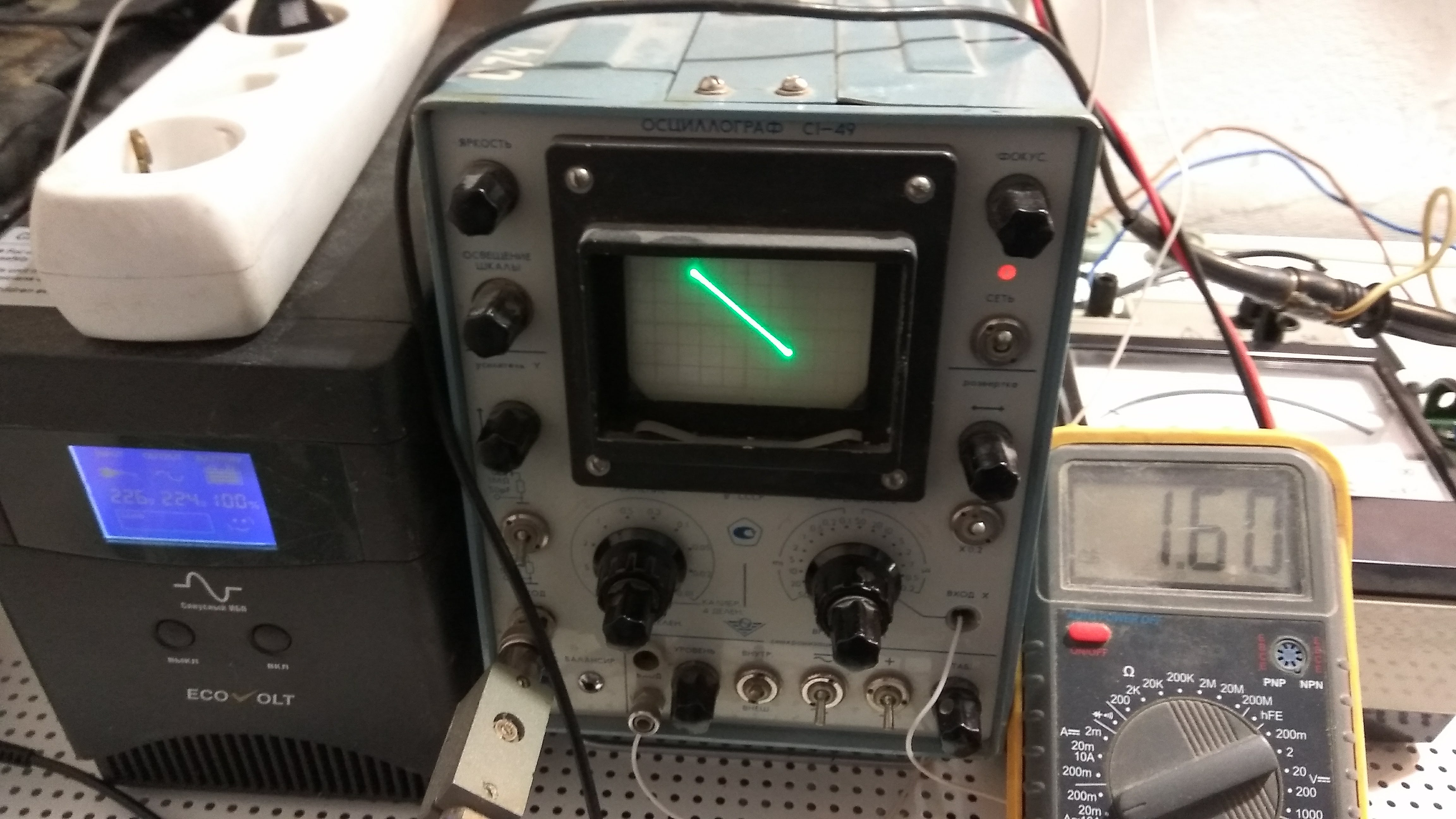

Это фигура лиссажу с включенным в сеть бесперебойником. Углы между фазами на входе ключуемого трансформатора и входом бифиляра не изменяется во времени.

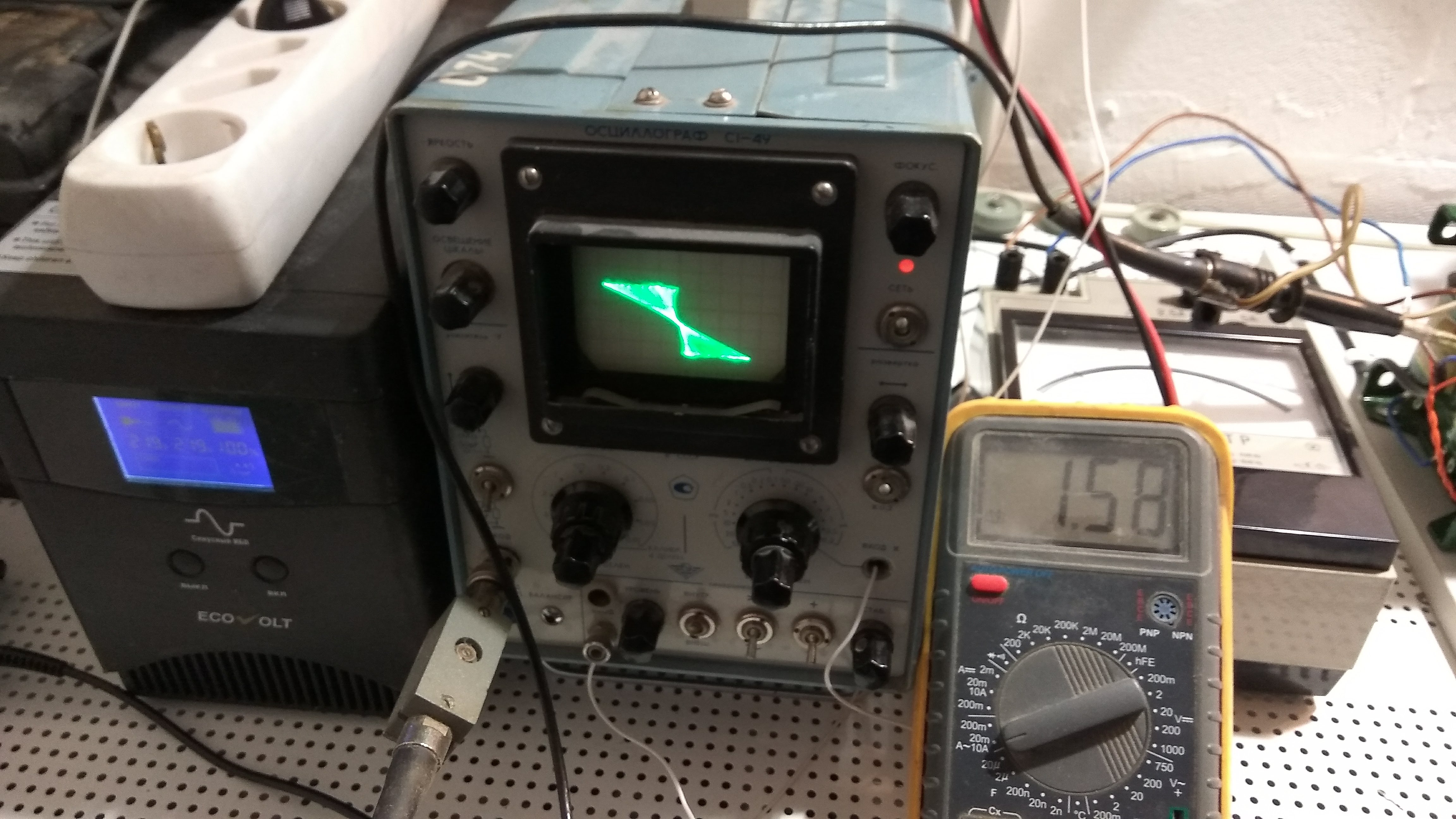

Это та же фигура, но с включенной схемой ключевания. Помехи ВЧ пролезают через ключуемый трансформатор и превращают фигуру в косую букву Х.

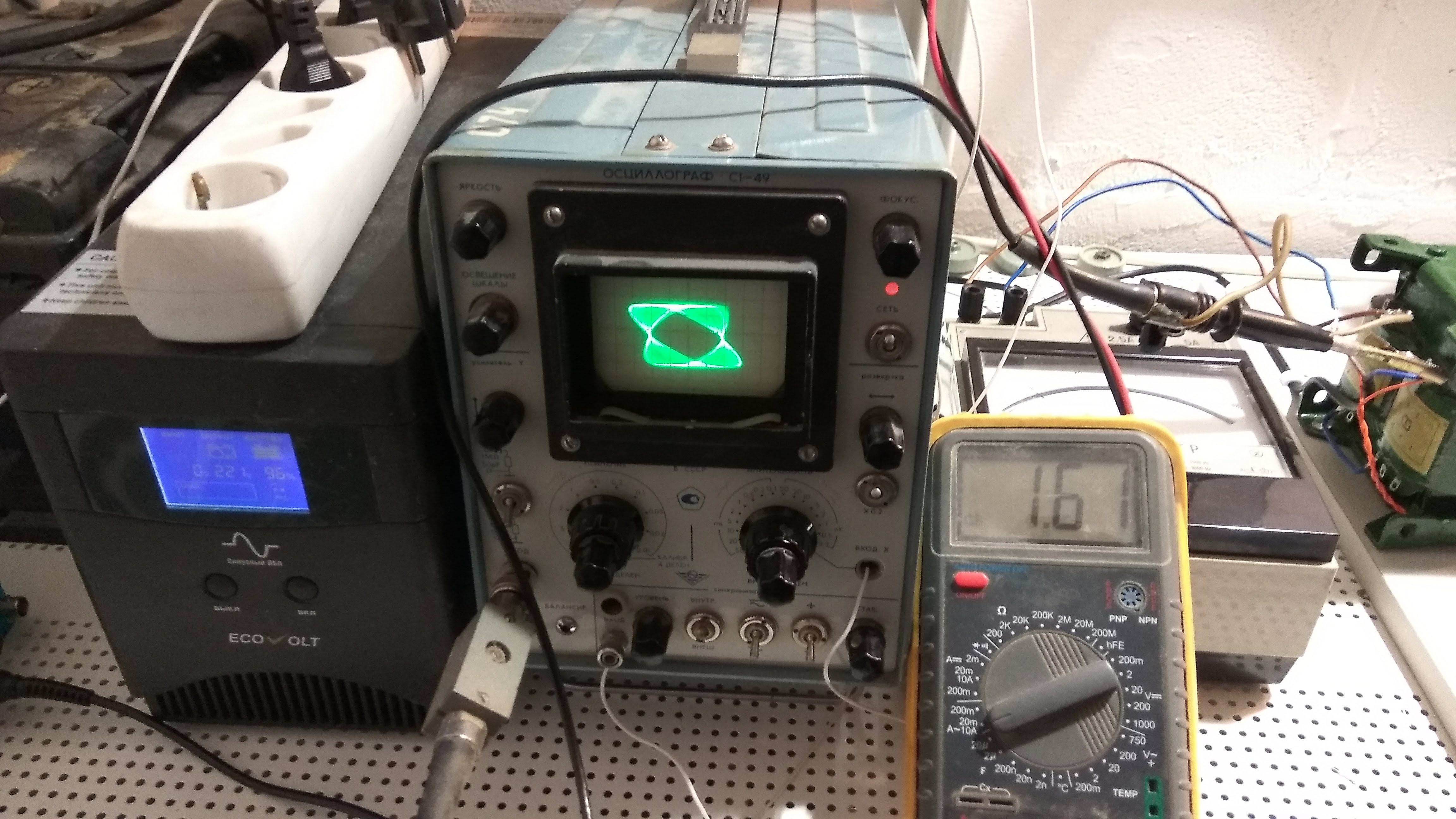

Бесперебойник отключен от сети и 50Гц отвязывается от розетки и в работе собственный генератор бесперебойника. Фигура начинает вращаться с периодом около 10-15 секунд. Фаза сдвинута на 90 градусов по отношению к предыдущей. Ток на входе бифиляра не изменяется 1,61-1,62А.
Фаза сдвинута на 180 градусов. Ток на входе бифиляра не изменяется 1,61-1,62А.

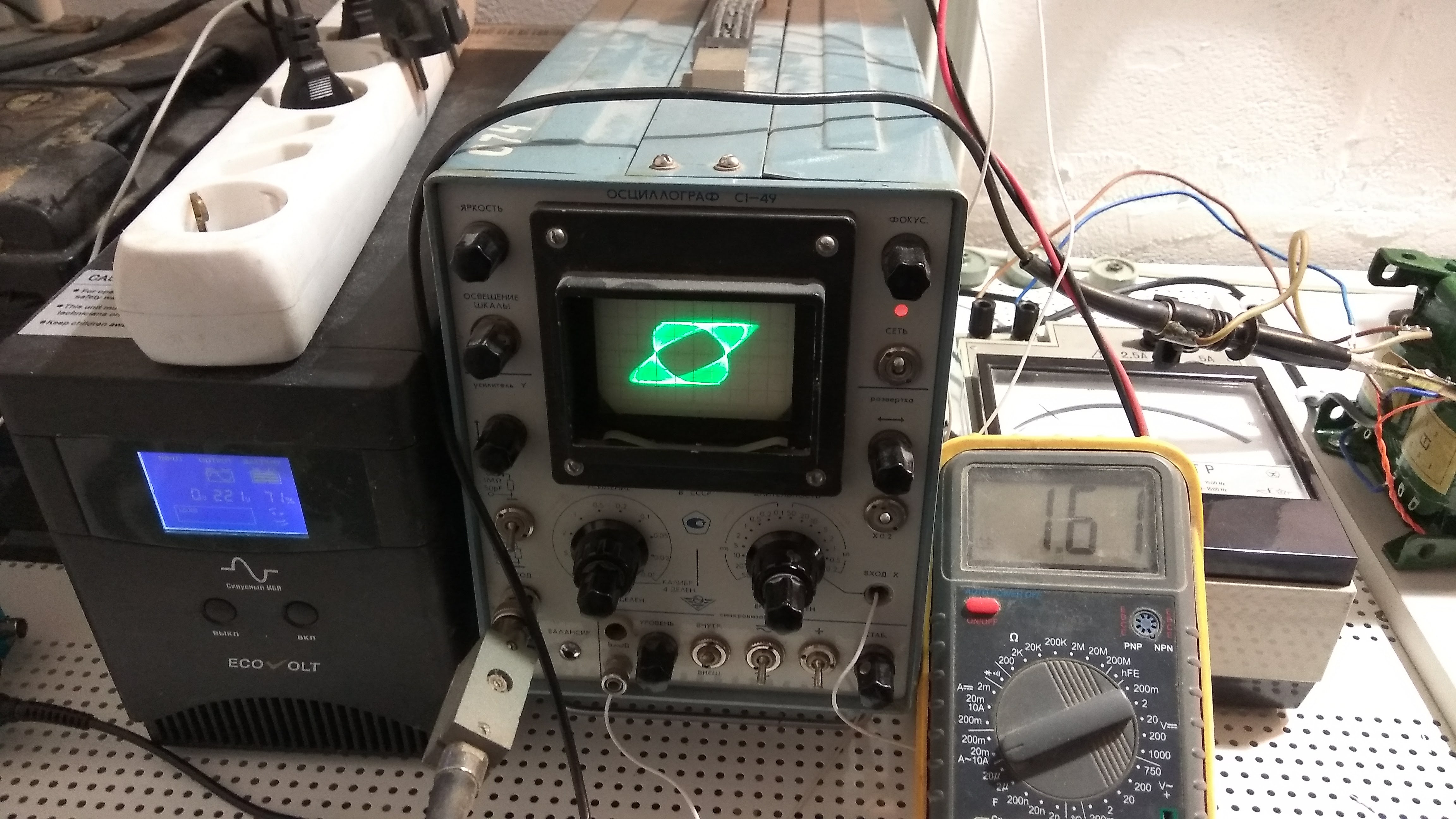

Фаза сдвинута 270 градусов. Ток на входе бифиляра не изменяется 1,61-1,62А.
Фаза сдвинута на 360 градусов. Ток на входе бифиляра не изменяется 1,61-1,62А.

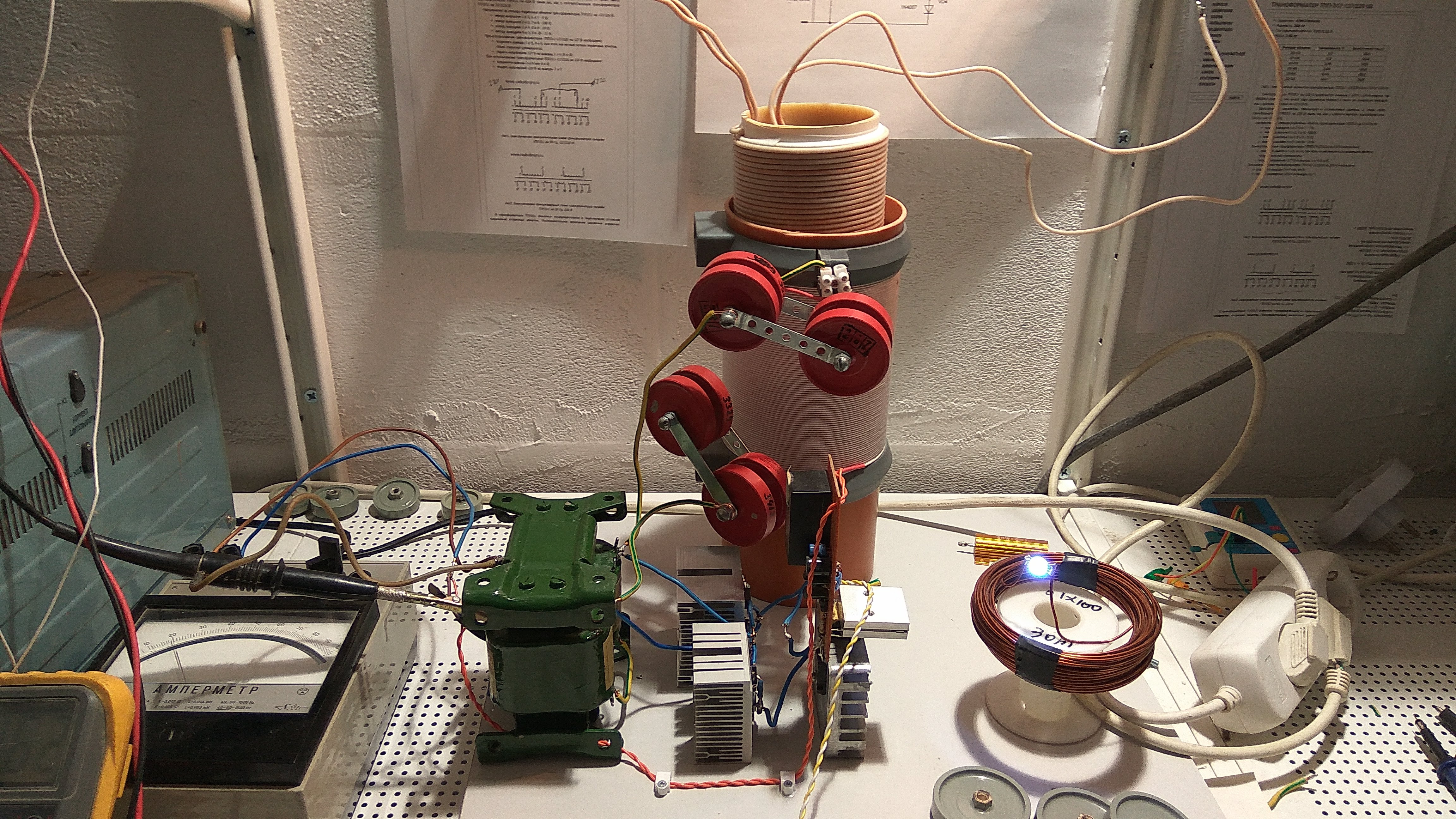

Бифиляр на фотке слегка криво стоит, но я его двигал и переворачивал по разному и повторял экс снова и снова.

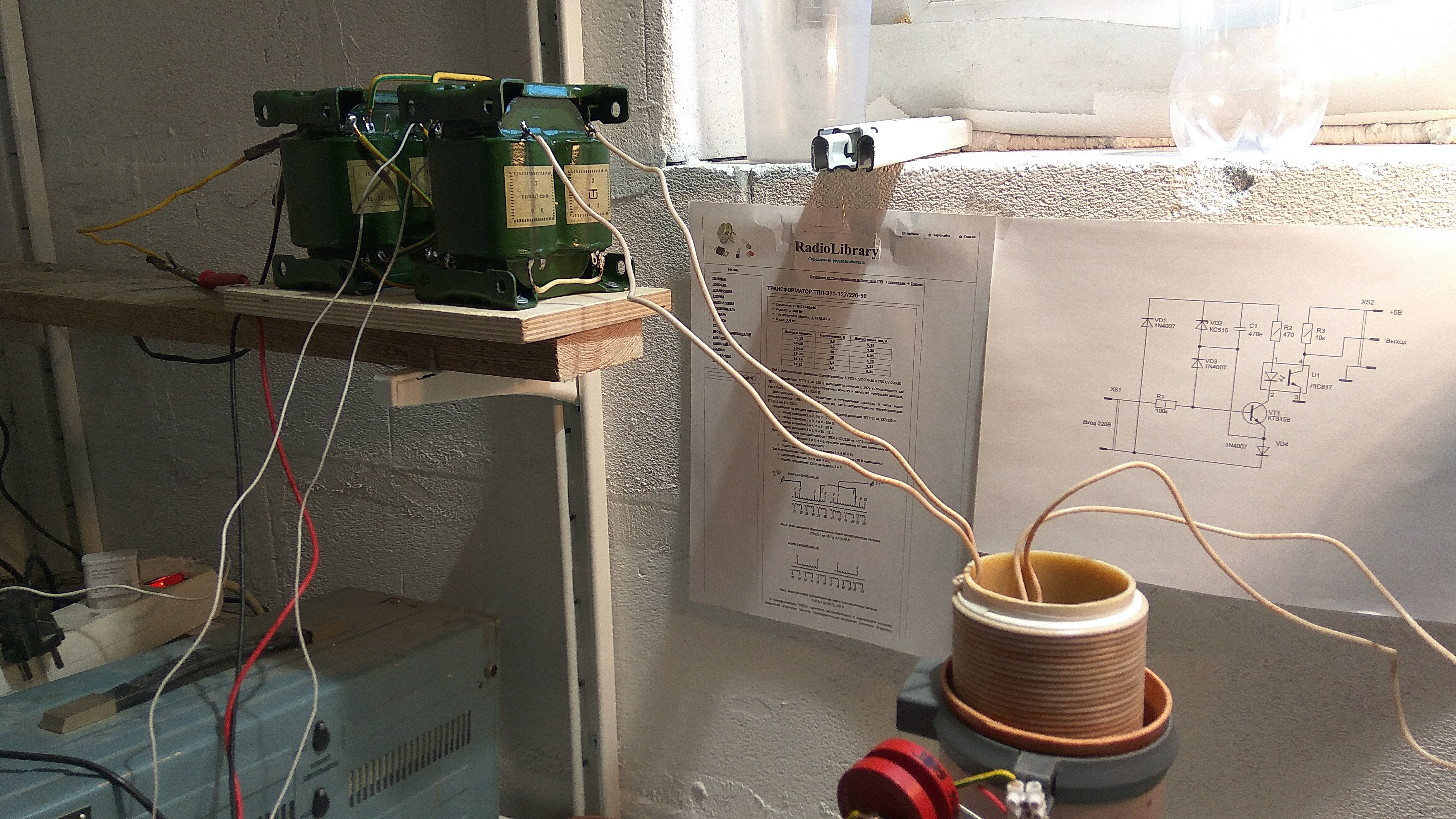

Слева вверху трансформаторы, питающие биф. Поскольку у меня не было развязывающего трансформатора 1:1 включил последовательно 2 одиноковых и соединил их вторичками. Со вторичек снимается сигнал на вход Х.

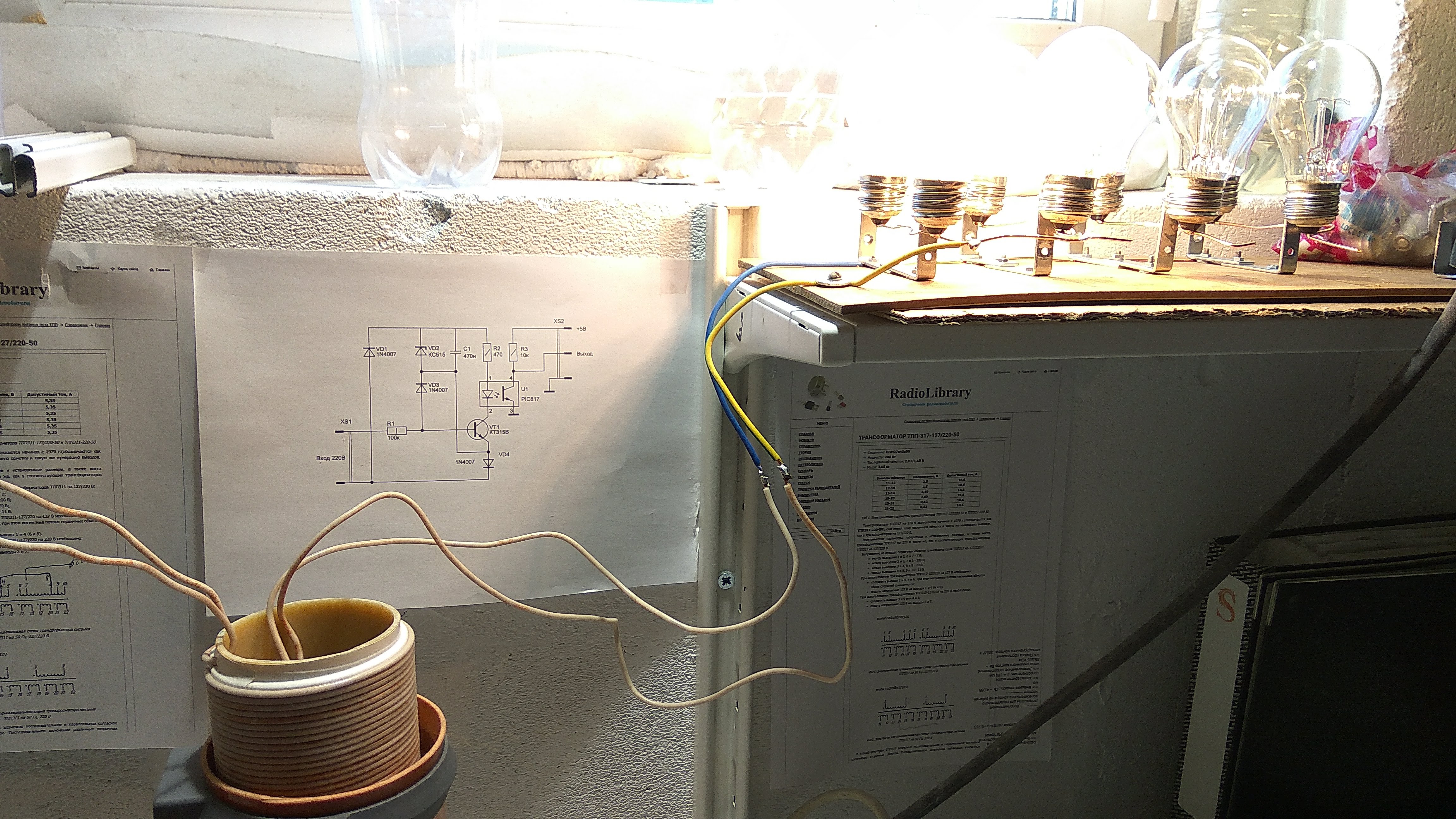

Это нагрузка, включены 4х75Вт.

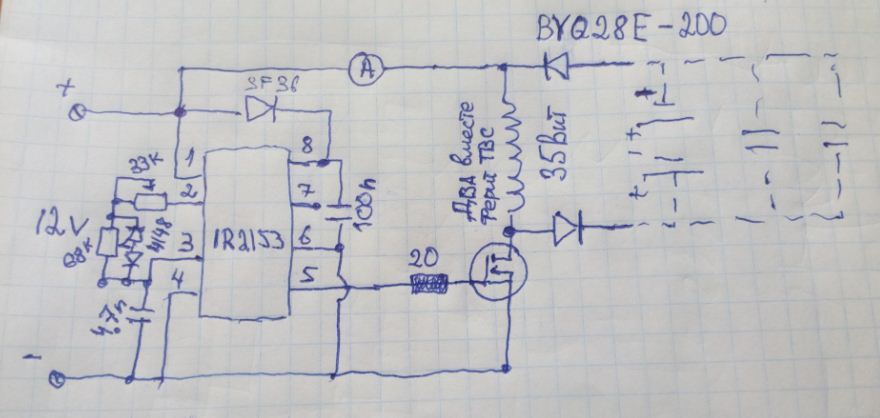

Для тех, кто дочитал до конца - я ранее приводил схему драйвера, здесь , оказалась очень живучая. DDS сглючил и подал постоянку на его вход. Транзистор оказался полностью открытым и амперметр, который большой, зеркальный, зашкалил за 5 ампер по 220В (!). Пока я репу чесал, из драйвера начал идти лёгкий дымок. Подумал - пипец... Оказалось - живой.
P.S. Резонаторная катушка и бифиляр выполнены ортодоксально друг другу.
