yvs, а вы по мирву эту схему пробовали на практике? в ней не понятен Тр.1- его данные какие? так-то на выходе 2,2кВт красиво если оно так и есть. Кстати в ней генераторы тоже есть, а если подключаешь хоть и китайский генератор ценою более 4тр, конечно боишься его убить, поэтому я тоже подключил бы через опторазвязку или трасф-р развязывающие. Или у вас отработаны другие схемные решения?

valeriy2 пишет: yvs, а вы по мирву эту схему пробовали на практике? в ней не понятен Тр.1- его данные какие? так-то на выходе 2,2кВт красиво если оно так и есть. Кстати в ней генераторы тоже есть, а если подключаешь хоть и китайский генератор ценою более 4тр, конечно боишься его убить, поэтому я тоже подключил бы через опторазвязку или трасф-р развязывающие. Или у вас отработаны другие схемные решения?

Как правило нужна защита от дурака , но всего не предусмотришь. Вот недавно чинил свой 25 мегагерцовый. Только то, что сделано людьми, ими может быть починено. Не бойтесь. Попадание на выход генератора нескольких сотен вольт фатального ущерба не делает. Летят обычно операционники на выходе, а замена их стоит копейки. КЗ выхода они вообще не боятся.

Я многие схемы Мирва пробовал и эту тоже, правда частями. Что то меня отвело до конца ее завершить. Возможно то, что у Мирва схемы сыпались одна за другой. Объяснений никаких, а иногда нужна бывает всего то маленькая подсказка. Да как бы это и не схема, а больше принцип действия. У всех его схем есть мало заметная маленькая деталь, это обмотка с разрядником. А вот в ней видимо и вся изюминка.
Здесь вижу шишки набивают на том, что давно пройдено. Решил помочь, может кто и нарвется на нужный эффект.
Конкретно ТР1 у него запитан с пуш пула, либо с полумоста. Посмотрите как Кухтецкий разгоняет свой индукционный нагрев. Трансформатор тока и все дела. Что тут еще объяснять, я не знаю.
Оставьте КК на потом, разберитесь сначала с трансформатором как у Чипа.

Alvis пишет: Неужели нигде нет инфы про воздействие внешним электромагнитным импульсом по электрическому полю...... ни как немогу наити......
Попадается всякая чепуха..... но может кому интересно

Вложенный файл:

Имя файла: file856kjf548.pdf
Размер файла:1,188 KB

Внешний электромагнитный импульс можно получить от антенны . Во вложении , в пдф-ке , есть схема, написанная от руки , но с поправкой, которая дает интересную подсказку...

Кроме заземления ,в подобных установках надо еще использовать правильную антенну, подобную тем, которые использовались в купольных сооружениях. Высокое напряжение на Бифе должно подсасывать ионы из антенны особой конструкции, поднятой над поверхностью земли метров на 6-7. Тогда, напряжение 220 В (первичка, параллельно поставить емкость для резонанса). совместно с высоким напряжением на РЕЗОНАТОРЕ, дадут значительную прибавку мощности на
БИФе (при подключении заземления к нижней обмотке первички трансформатора, и антенны к БИФу)

Access подскажи, если знаешь, автор пишет, что открыл тему по своему гену, надо ссылку. Спасибо.

Magnit пишет: Что общего , между магнетроном и этой темой.

nazar-ia-49 пишет: В радиоприёмнике сигнал несущей частоты радиостанции подпитывает своим потенциалом резонансный контур(особенно наглядно это проявляется в простейшем детекторном приёмнике), а в нашей конструкции импульсный сигнал от ключа поддерживает незатухающие колебания в контуре резонатора.

Если на пути сферического слоя набора электромагнитных волн, соответствующего спектру переднего фронта прямоугольного электрического импульса поставить ряд объемных приемников-резонаторов (каждый – на свою частоту спектральной составляющей) и далее продетектировать принятые колебания, то мы получим ряд напряжений, которые можно сложить друг с другом последовательно, и получить реальную электрическую энергию величиной соответствующей энергии всех принятых спектральных составляющих. Т.е. не затратив ни йоты энергии «теплого мира», мы чисто информационным воздействием на «холодный мир» получим от него взамен реальную электрическую энергию, которую можем применить по своему усмотрению. ... Примером адаптированного устройства работающего на таком алгоритме электромагнитных взаимодействий, является особой конструкции магнетрон.

Тыц

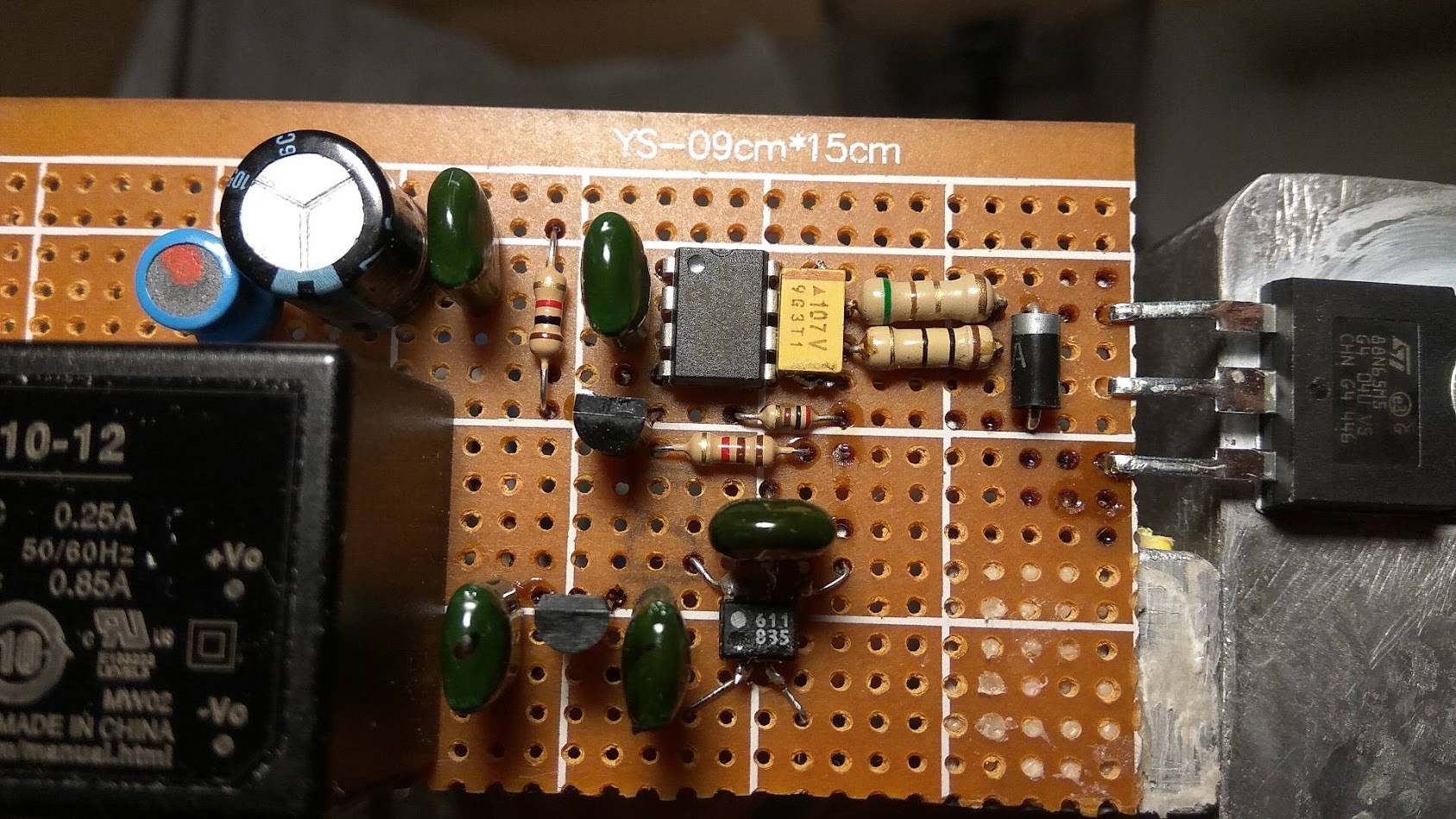

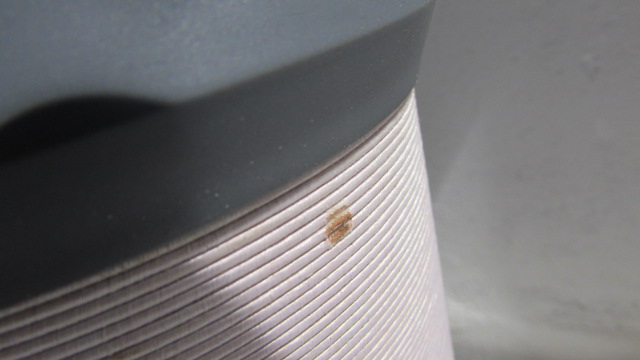

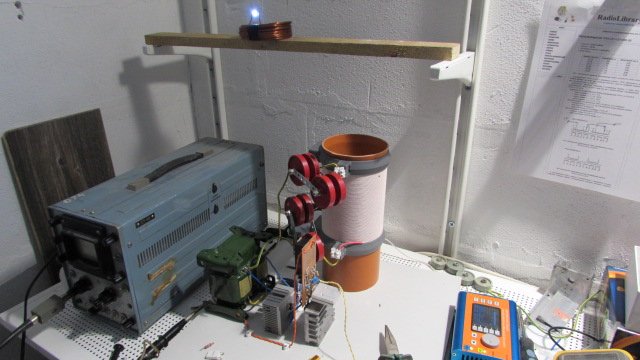

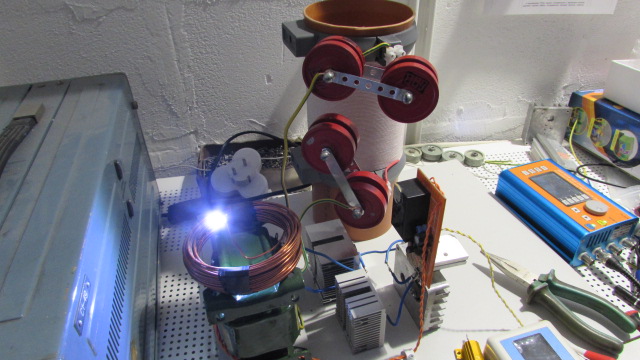

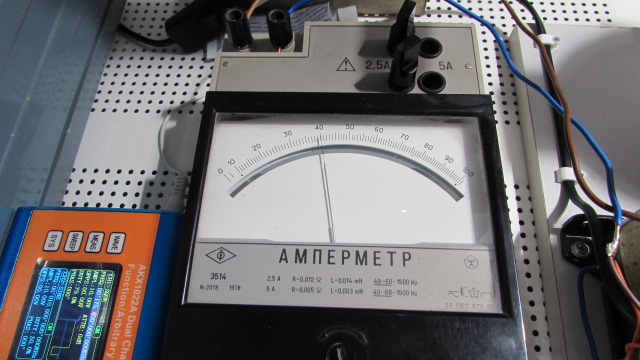

Поэксил здесь с левой частью. КВИ-3 греются, в следствие чего из-за их ненормированного ТКЕ, ёмкость уходит и частота уплывает. Сейчас поставил по 4 шт. на плечо, нагреваются до 40 градусов примерно, дальше не растёт температура и частота стоит. Если делать генератор, надо с витка катушки обратную связь снимать, чтобы следило. Других конденсаторов пока нет, приходится использовать эти. Потребление от 220 - 1А. Трансформатор ТПП-311-127/220-50, на выход используются 2 обмотки по 10Вх5,35А (по даташиту), соединённые последовательно, на ХХ дают 28 В, Диоды 30ETH06, транзистор STW88N65M5. Драйвер TC4420. Генератор китайский DDS, частота 171,6 кГц, фронты с генератора увеличены использованием 100 мегабитной логикой с оптоизоляцией на входе драйвера. Драйвер с независимым собственным изолированным ИП. Пик резонанса на заполнении 79,8%. Конденсаторы 2х4 шт 3н3х10кВ, соединенные параллельно/последовательно (т.е. выходит 2 конденсатора по 3300 пФ, т.е. общая их емкость 1650 пФ). Катушка 30м литцендрата 100х0,1 на трубе 110мм 86 витков, индуктивность 0,51 мГн. Неонка горит с расстояния около 10 см от катушки. Приборы пока не глючат, но близко не ставил. Поднес к катушке железный предмет, держа его рукой - голубая искра проскочила с расстояния около 5 мм (!) и выгорела тканевая изоляция литцендрата (см фото). На пальцы - неприятные ощущения с красной искрой. На пальцах остаются черные точки ожогов. Ток и напряжение резонанса пока не измерял. Магнитный датчик - моток провода со сверхярким светодиодом 8 Вт горит с расстояния 15-20 см. Катушка тоже греется, градусов 30-35. Катушка закреплена вертикально, т.к. планируются и другие эксперименты, помимо бифиляра Чипа. По косвенным данным в контуре гуляет более 10кВт реактивки.

P.S. Забыл сказать. У меня в схеме нет ограничительного резистора. Ставил сначала 10 Ом, потом 4,7, потом 0,54, затем выкинул совсем. Выше 40 градусов ничего не греется.

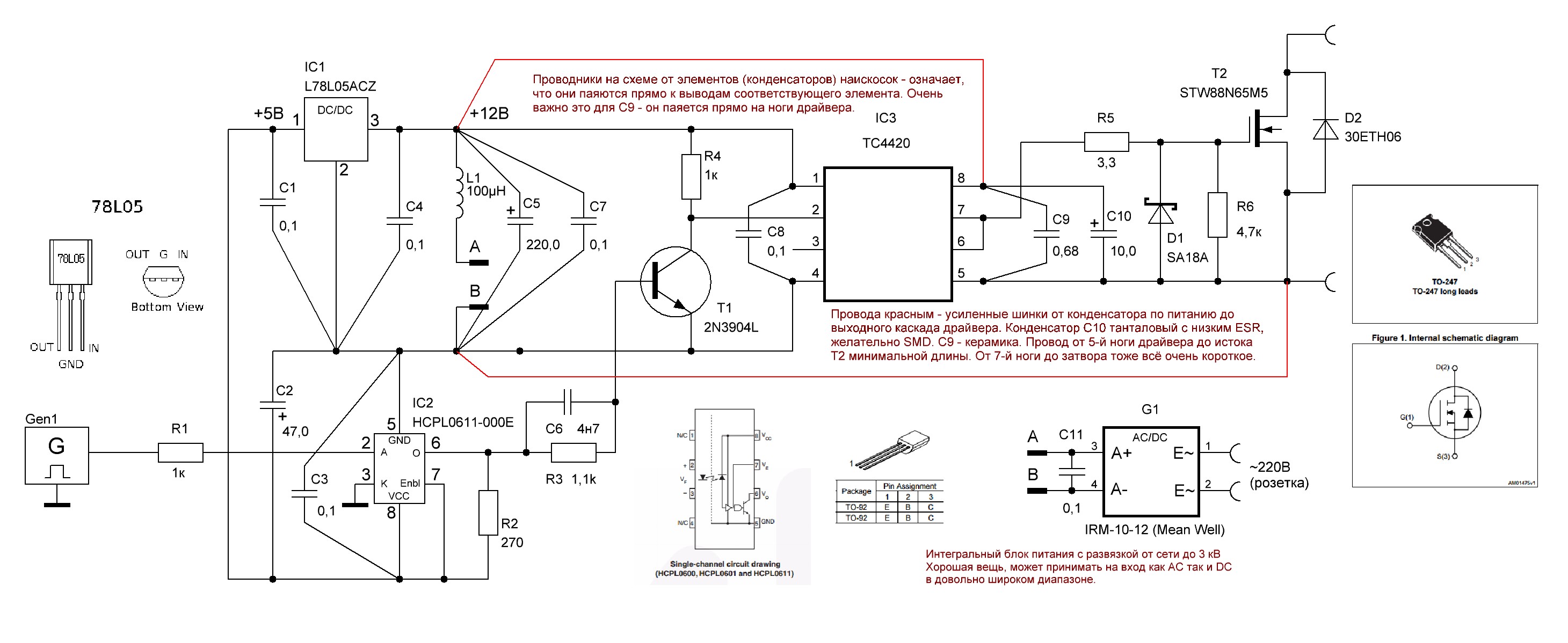

P.P.S. Схема обновлена, дорисованы мелочи, которые для себя не рисуют))

novator75: есть успехи? обратил внимание на ответ?
А как мы можем понять где фазный провод на выходе трансформатора?
.... При подкорачивании с одного провода вырывается тонкая электростатическая искра - это нейтральный, с другого - ничего не вырывается - это фазный. Либо просто контрольной неоновой лампой проверять.

Уважаемый novator75, судя по вашему запросу, вы всё таки решили использовать принципы радиоприёмников в схемах съёма мощности, накопленной в контуре резонатора.
К сожалению должен вас расстроить, т.к. запрашиваемых вами схем для сигналов в несколько киловольт в длинноволновом диапазоне не существует.
Все схемы приёмников данного диапазона рассчитаны максимум на несколько вольт. А прямое детектирование сигналов в несколько сотен, а тем более тысяч вольт никому никогда не приходило в голову.
Так же прошу обратить внимание на то, что сигнал в контуре резонатора не частотно модулированный (ЧМ), а амплитудно модулированный (АМ) импульсами ключа с относительно неизменной частотой, равной частоте резонанса параллельного контура резонатора.
Если вы хотите детектировать АМ сигнал, то здесь вполне подходит детектор на одном диоде для напряжений до 1-2 вольт, а для более высоких напряжений наиболее эффективным является 2-х полупериодная схема (со средней точкой или мостовая без средней точки в выходной обмотке).
Данные схемы вы можете взять из схем выходных каскадов преобразователей напряжения на киловатные мощности, которых полно в интернете.

Но и последний вариант не проходит критики для прямого его подключения к контуру резонатора даже при использовании расстроенных контуров, как вы указали в своём запросе. Второй контур хоть и расстроенный, но имеет очень высокую электромагнитную связь с первичным контуром (иначе вы не сможете снять никакой мощности на выходе детектора) и мгновенно закоротит оба контура.

Кроме указанных типов детекторов, существуют схемы синхронных детекторов выполненных на транзисторах.
И в этом варианте прямое копирование схемных решений от приёмников так же не приемлемо.

Остаётся только один вариант приемлемый для подобных конструкций - это синхронное преобразование мощными транзисторными ключами сигнала после вторичного контура в моменты времени, в которые напряжение в контуре резонатора ="0". Т.е. сначала нужно обеспечить сдвиг по фазе на 90 градусов сигналов в контуре резонатора и в контуре, с которого будет сниматься сигнал.

А это уже схемные решения, которые вам никто не выдаст, кроме как в виде блок-схемы - это те же квадратики и прямоугольники как в патентах Капанадзе, схемах Чипа и т.п.

Думайте, анализируйте, коли уж вы почти согласились с тем, что в установке Чипа используется аналог принципа, применяемого в радиоприёмниках.
Но увы этот принцип не может быть точным схемным решением детектора радиоприёмника, которое вы хотите получить.

Удачи в решении данного вопроса.

nazar-ia-49 пишет: ... Т.е. сначала нужно обеспечить сдвиг по фазе на 90 градусов сигналов в контуре резонатора и в контуре, с которого будет сниматься сигнал. ...

Это очень важная фича не только для детектирования. Должна быть возможность регулирования фазы на резонаторе даже с "обычным" бифиляром Чипа. Дабы косинус фи обнулить. Ну или хотя бы в фазу попасть
Выходит надо либо фазосдвигающую цепочку перед трансформатором делать либо еще лучше, резонатор (вернее его трансформатор питающий) от генератора синуса питать с возможностью управления фазой.

creasysee пишет: Поэксил здесь с левой частью. КВИ-3 греются, в следствие чего из-за их ненормированного ТКЕ, ёмкость уходит и частота уплывает. Сейчас поставил по 4 шт. на плечо, нагреваются до 40 градусов примерно,

Вот молодец товарищ, только зачем в резонатор толстенный провод вматывать , Вы что индукционную печку делаете? конечно ёмкости греться будут. У резонатора функция другая, для него тонкий провод требуется.
P.S. Вместо УПС использую небольшой 3х фазный моторчик, дешево и сердито.
