БТГ Владимира и Чипа

Alvis пишет:

...

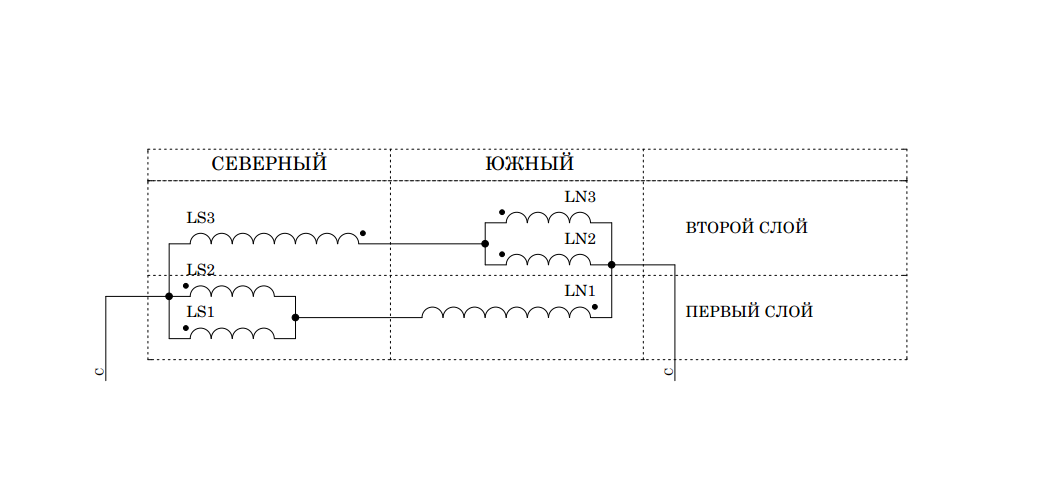

Схема необычная, красивая. А зачем катушки запаралелены LN2 ,LN3 ? Если между ними должны возникать ,,биения,, как снимать эти биения, вот если бы там был сердечник фер ритовый например?

Повторно обращаю внимание на то, что это не принципиальная электрическая схема установки, а блок-схема.
И если вам хочется работать с ферритом, т.е. на НЧ, то это ваше право.

Про биения, о которых вы говорите, то это мнение автора и его понимание принципа работы, а что там на самом деле, как говориться, одному Богу известно.

Но если вы разработаете установку по указанным принципам, являющимися общими для всех подобных устройств (это мнение автора и того же Романова) и снимите все её характеристики, то это будет огромной пользой для всех форумчан.

Лично я пришёл к выводу, что самым энергоёмким устройством накачки энергией резонатора, он же первичный контур в последних пояснениях Романова, является использование ключевания выпрямленного пульсирующего напряжения вторичной обмотки силового трансформатора.
При этом шунтирование транзисторного ключа конденсатором с С=0,1 мкФ, позволяет увеличить напряжение на всё таки параллельном контуре примерно в 3 раза. И разделительные конденсаторы с рабочим напряжением в 1000 и 1600 вольт греются как печка, даже при их параллельном соединении из 5-7 штук. Подобного не наблюдалось в последовательном LC контуре после горшка с индуктором на гранате конструкции Калабухова, хотя там токи текут значительно больше. чем в нашем случае. Установка высоковольтных разделительных конденсаторов (на 9-:-15 кВ) также дала отрицательные результаты - они греются!!
Т.е. мы имеем дело с мощной реактивной энергией, где необходимо применять высоковольтные конденсаторы с высокой рассеиваемой реактивной энергией.
Установка разделительных емкостей из последовательно включённых конденсаторов типа СВВ81 на 2000 В, дала положительные результаты!!!

Но это в моём случае, а если у вас другая конструкция резонатора, то и результаты будут совершенно другими.
Только ЭКС позволит вам выбрать наиболее подходящий вариант комплектации установки и никакие теоретические измышлизмы здесь не помогут.

Удачи!

nazar-ia-49 пишет: Повторно обращаю внимание на то, что это не принципиальная электрическая схема установки, а блок-схема.
И если вам хочется работать с ферритом, т.е. на НЧ, то это ваше право.

Про биения, о которых вы говорите, то это мнение автора и его понимание принципа работы, а что там на самом деле, как говориться, одному Богу известно.

Но если вы разработаете установку по указанным принципам, являющимися общими для всех подобных устройств (это мнение автора и того же Романова) и снимите все её характеристики, то это будет огромной пользой для всех форумчан.

Лично я пришёл к выводу, что самым энергоёмким устройством накачки энергией резонатора, он же первичный контур в последних пояснениях Романова, является использование ключевания выпрямленного пульсирующего напряжения вторичной обмотки силового трансформатора.
При этом шунтирование транзисторного ключа конденсатором с С=0,1 мкФ, позволяет увеличить напряжение на всё таки параллельном контуре примерно в 3 раза. И разделительные конденсаторы с рабочим напряжением в 1000 и 1600 вольт греются как печка, даже при их параллельном соединении из 5-7 штук. Подобного не наблюдалось в последовательном LC контуре после горшка с индуктором на гранате конструкции Калабухова, хотя там токи текут значительно больше. чем в нашем случае. Установка высоковольтных разделительных конденсаторов (на 9-:-15 кВ) также дала отрицательные результаты - они греются!!
Т.е. мы имеем дело с мощной реактивной энергией, где необходимо применять высоковольтные конденсаторы с высокой рассеиваемой реактивной энергией.
Установка разделительных емкостей из последовательно включённых конденсаторов типа СВВ81 на 2000 В, дала положительные результаты!!!

Но это в моём случае, а если у вас другая конструкция резонатора, то и результаты будут совершенно другими.
Только ЭКС позволит вам выбрать наиболее подходящий вариант комплектации установки и никакие теоретические измышлизмы здесь не помогут.

Удачи!

Я предыдущем сообщении добавил схему
Alvis получилось непонятно о какой схеме разговор. Думал что это только на схеме Alvis катушки запаралелены.
И вот теперь не пойму , разве и Чип говорил о биениях в запаралеленных катушках?

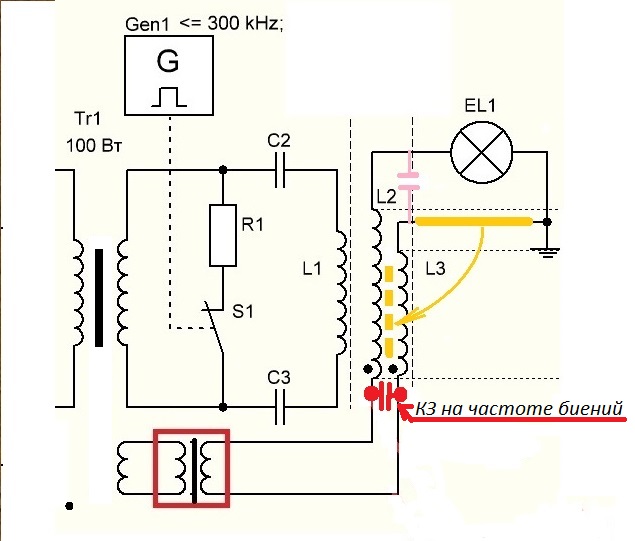

Тогда можно дополнить вот так схему
Желтым, это как виток или несколько только под 90гр.
Смотреть только нижний Тр и катушки с дорисованными конденсаторами, а то что на верхнем трансе, там по моему , коротить обмотку нужно и получать однополярные импульсы но потом эти импульсы подавать на выходную катушку для раскачки в ней колебаний как то по другому нужно и синхронизировать с биениями в катушках, по моему нужно.
Это конечно если действительно в схеме Чипа используется биение частот этих выходных катушек.

vpk пишет:

Alvis пишет:

...
Схема необычная, красивая. А зачем катушки запаралелены LN2 ,LN3 ? Если между ними должны возникать ,,биения,, как снимать эти биения, вот если бы там был сердечник фер ритовый например?

Сердечников нет все на воздухе надо рассматривать прохождение потоков..... да ее-ма-ее не видели что ли, это же очень подробно обяснил оди парень...... чуть позже бутет времени побольше найду и выложу

В моем видеоархиве сохранились старые видео Виктора Грига. Если кому интересно можете посмотреть на моем канале.

Добрый вечер. Вот ети пояснения, имеет отношения к нами разбираемой схемы резонатору да и обще к съему энергии в любой другой установке

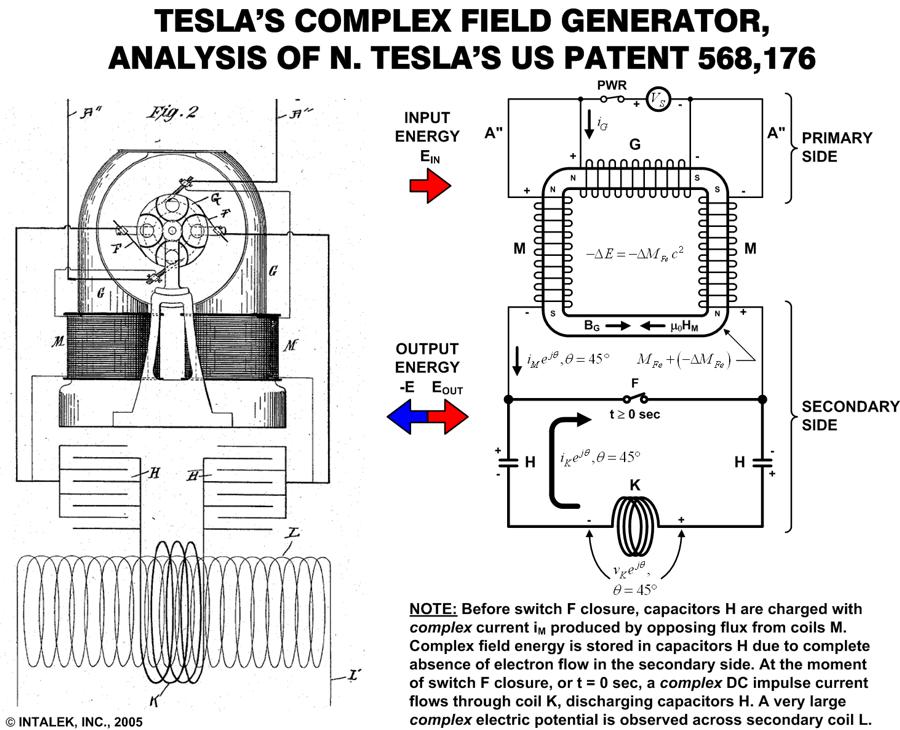

Before switch F closure, capasitors H are charged with complecx current I, produced by opposing flux from coil M. Complex field energy is stored in capasitors H due to complete absence of electron flow in the secondary side. At the moment of switch F closure, or t=0 sec., a complex DC impulse current flows trough coil K, discharging capasitors H. A very large complex electric potential is observed across secondary coil L.
Перед замыканием клуча F, конденсаторы H заряжаются с током I, созданным противоположными потоками от катушки M. Сложная энергия поля сохраняется в конденсаторах H из-за полного отсутствия потока электронов во вторичной стороне. В момент замыкания переключателя F или t = 0 сек, поток постоянного тока протекает через катушку K, разряжая конденсаторы H. Очень большой комплексный электрический потенциал наблюдается через вторичную катушку L.

Если делать как в ратенте Тесла 568.176, тогда ключ упрощается, потому что питание пульсирующая постоянка и кондеры заряжаются резными потоками, с хитро намотанного транса, отпадает диодный мост но нужен мощный IGBT (или полевик). Мощный в смысле напряжения (1200-1500в), потому что в кондерах будут закручены сильные потоки которые, при закрывании ключа попрут через него. Кондеры тоже не все подойдут и если расматривать закручивание потока наиболее подходят дисковые. Помниш когда чипа попросили дорисовать схему, он сначала разбирался, че то мямлил под носом: -фаза, -фаза,-фаза,-фаза,.... и потом уже нарисовал транс и пририсовал к бифу. А почему? потому что у него другая схема, а по той сх. (в конференции) уже надо было подумать как "разлогаются" фазы. Как то так, мнения ни кому ненавязываю.
Вроде бы на основе этово патента Теслы проводился злополучный Филадельфийский эксперимент.

Темное дело) А поток катушки G воду мутит наверно и как следствие в катушках М баланса нет.....( Надо заниматься темой БТГ В и Чипа! Ксатити что-то мне Мишин тоже не нравится(

Alvis пишет: Before switch F closure, capasitors H are charged with complecx current I, produced by opposing flux from coil M. Complex field energy is stored in capasitors H due to complete absence of electron flow in the secondary side. At the moment of switch F closure, or t=0 sec., a complex DC impulse current flows trough coil K, discharging capasitors H. A very large complex electric potential is observed across secondary coil L.
Перед замыканием клуча F, конденсаторы H заряжаются с током I, созданным противоположными потоками от катушки M. Сложная энергия поля сохраняется в конденсаторах H из-за полного отсутствия потока электронов во вторичной стороне. В момент замыкания переключателя F или t = 0 сек, поток постоянного тока протекает через катушку K, разряжая конденсаторы H. Очень большой комплексный электрический потенциал наблюдается через вторичную катушку L.

Вот что написано об этом патенте в книге патентов Теслы.
