БТГ Владимира и Чипа

creasysee пишет: В бифиляре фаза 50-ти герц противоположна накачке - вспомните - Чип не завёл 220 напрямую на бифиляр. Он завел 220 через еще один разделительный трансформатор.

creasysee, здравствуйте.
То есть вы хотите сказать, что разделительный трансформатор меняет фазу? Если поменять провода местами разделительного трансформатора фаза изменится?

Конечно,меняет...На 180⁰

Наверное, все-таки, транс сдвигает фазу. ?

creasysee пишет:

Extint Spin пишет: Джонлис двигает пучность тока , с того и имеет ЭДС на ортогональной катушке.
А Вам для чего разворот на 90 градусов?

Я полагаю, что невозможно при соосном расположении катушек добиться отсутствия влияния их друг на друга. И резонанс с реактивкой будет убит. Здесь предполагаю, что магнитный тор двигается с помощью изменения частоты накачки +/- 50Гц (или 100 если мост). Тогда волновой резонанс в резонаторе будет двигаться +/- во сколько раз частота его выше. Вот этот градиент и может быть захвачен ортогональной бифилярной катушкой. (Я так надеюсь).

по методу Джонлиса пучность тока ползает по осевому штырю вне резонатора, над этой зоной расположена съемная обмотка. Ток в пучности не наведет эдс в съемной, поскольку штырь и обмотки находятся по 90гр. Модуляционная обмотка, находящаяся под резонатором изменяет магнитную проницаемость феритов, надетых на ось, что, в свою очередь, влияет на электрическую длину оси вкупе с длиной заземляющего провода. пучность двигается, а вместе с ней двигается тор, в котором линии магнитной индукции расположены под любым углом к съемной, в том числе и перпендикулярно.
а вот сейчас подумалось - а зачем двигать, если тор там пульсирующий от удара к удару по резонатору? - МП-то переменное
да и зачем заморачиваться с волнами, подгонкой длины... можно же использовать солитон - явление тоже в рамках классики, а по сути тот же перенос энергии в торе

К чему тут Джонлис,если у Чипа нетрансформаторный метод усиления тока в бифе? А на то он и биф,чтобы не оказывать обратного влияния на резонансный контур...

HIDE пишет: Съём

Вложение не найдено

Что в сухом остатке? По-ходу, ток - не движение зарядов,а нечто,связанное с ориентацией спина...И магнитная волна по-разному влияет на ток в проводнике,в зависимиости от его направления ...А в плечах бифа текут разнонаправленные токи...
И получается,что диспропорция в генерации тока в обмотках бифа должна быть скомпенсирована разностью индуктивности плеч,чтобы обратное действие на резонатор было также скомпенсировано...

вы абсолютно правы, мало того я такие бифы делал для импульсных моторов, но у меня цель была магнитный поток.

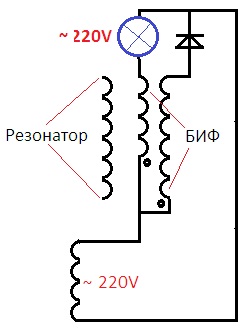

В этой схеме дополнительный ток должен течь через лампочку в каждой полуволне, и не проходить через задающую обмотку 220В транса. В примере который изобразил, только одна полуволна будет задействована


ПС к сожалению для лампочки схема не рабочая, для поля да т.е. в моторах имела смысл

Надо ключевать нагрузку? А в переложении на два периода или не использовать вторую полуволну?

HIDE пишет: Надо ключевать нагрузку? А в переложении на два периода или не использовать вторую полуволну?

только через поле, к сожалению

HIDE пишет: Конечно,меняет...На 180⁰

Ну, а "выбросы" в каком месте?
И ещё, вот осциллограмма Чипа при зарядке АКБ, толком ни чего не видно, если там 300 КГц то какая скважность?
Чип говорил, на вторичной обмотки 7в переменки при зарядки АКБ 12в и её нельзя применить для аккумулятора 1,2 в. Т.е. если, условно, АКБ 24в её то же не применить?

Спасибо.
