БТГ Владимира и Чипа

Получается чип коротит,вернее размыкает в определённом месте одной полуволны синусоиды . А может быть и по всей полуволне делает размыкание.Тогда поидее получатся импульсы однонаправленные , в определённой фазе.

Надо генератор 50 Гц синхронизировать с прерывателем через задержку на микросх.логики, прерывания делать на 100 Гц.для положит полуволны. Генератор заполнения имп.100-300 кГц управляется от задающего генератора.

Как завещал ВИ...

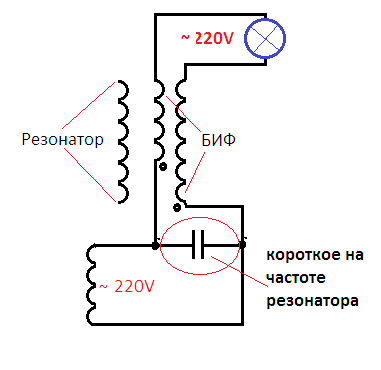

Ты хочешь сказать что межвитковая ёмкость бифа будет кз для резонатора, или я неправильно понял?

Навесным кондером подобрать...

А мы что уже с генератором, с корочением разобрались? Я уже наразмыкался по всему синусу, начинаю в голове все ролики чипа слаживать в кучу, А ОНИ НЕ СЛАЖИВАЮТСЯ.

Ёмкость чип говорил ставить по выходу, чтобы убрать вч с нагрузки.

Прально...Как тута... 5:38 8:30 9:40 11:30

К сожалению пустых, не подтверждённых эксом разговоров многовато, а анализ конференций Чипа завис. Иногда появляются отдельные цитаты, но все они скоропалительные, без предварительного многократного прослушивания и анализа, хотя бы по голосам.
А там чётко слышен голос Романова, который чаще всего и доминирует и его реплики принимаются за Чипа.
А чип на 3ч11мин. сказал, что у него есть готовая установка, но он её не покажет, после чего ушёл с конференции...

Кроме того я проверил вариант модуляции выпрямленного пульсирующего напряжения и увидел, что сигнал на резонаторе при этом вырос процентов на 20.
Также появились сильные периодические всплески напряжения на транзисторном ключе величиной в 4-5 раз больше основного сигнала. Эти всплески не проходят через разделительные конденсаторы по 10 нФ. ВЧ напряжение проходит через НЧ выпрямитель на обмотку трансформатора, что приводит к приличному нагреву 25-и ватного НЧ выпрямителя. Т.е. нужно ставить ВЧ выпрямитель на 50Гц.

После установки на выходе НЧ выпрямителя шунтирующего конденсатора 0.1 мкФ на 2000В (это оптимальное значение) напряжение полезного сигнала на РЕЗОНАТОРЕ поднялось в 3 раза и стало ровным без периодических всплесков (всеми так любимые рыбки).
Сигнал на РЕЗОНАТОРЕ остался как и прежде симметричный с модуляцией 50 Гц, хотя на разделительные конденсаторы подаётся промодулированные высокой частотой импульсы 100 Гц от выпрямителя.
Т.е. резонатор сам разворачивает однополярные импульсы 100 Гц и преобразует их в симметричные на 50 Гц.
Резонансная частота РЕЗОНАТОРА после подачи пульсирующего сигнала уменьшилась на 300 Гц, а после подключения блокирующего С=0.1 мкФ, увеличилась на 700 Гц и хорошо стабилизировалась, т.е. прекратились скачки амплитуды и частоты. И вдоль верхних полуобмоток второй катушки БИФа появилось горизонтальное магнитное поле, чего раньше не было (было только поперечное)!

Опять предлагаю хорошо обдумать рекомендации Чипа (с многократным прослушиванием) и без предварительной практической проверки выкладывать только хорошо продуманные предложения без экстрима который и близко не подходит к теме форума.

А вот предложения по съёму полезной мощности в нагрузку очень желательны, желательно после ЗКСов, или отмечать что не проверялось.
И, хотел заметить, что включение блокирующего конденсатора в несколько десятков нФ на выходе БИФа ничего не даёт - ВЧ пульсации чётко видны на нагрузке. Возможно нужна ёмкость на десятки мкФ?

HIDE пишет: Прально...Как тута...

5:38 8:30

Проверяли это. Сколько на нагрузке ватт столько и от источника берёт минус потери.
