Зелёный пишет: Уважаемый Alvis вы данным полученным сигналом уже заряжаете негодные аккомуляторы за 20 минут??? ЗАЧЕМ ДАЛЬШЕ ЛЕЗТЬ В ДЕБРИ. я также как и писал раньше, что похоже нужно что то с чем то синхронизировать, а НЕ ТУПО ДЕЛАТЬ НАРЕЗКУ ВЧ СИГНАЛА ПО ВСЕМУ СИНУСУ.И ЕЩЁ В ТЕМУ,: РЕЗОНАТОР У ЧИПА В НУТРИ, ПОСЛУШАЙ: ЧИП БИФИЛЯР НА СЬЁМЕ. Я тоже уже всю голову поломал.

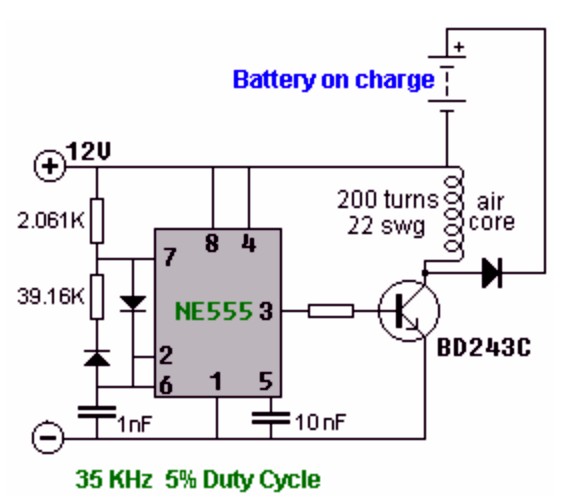

Я уже заряжаю негодные аккомуляторы за 20 минут и притом уже давным давно вот самое простое из них при питании 12вольт обратные импульсы на выходе 400вольт эти импульсы называют по разному кто радиант кто холодный ток и.т.д. Можно из этих обратных импульсов составить хоть синусоиду хоть чего еще про это и говорит чип.

mobilayzer пишет: Я уже заряжаю негодные аккомуляторы за 20 минут...

Мобилайзер, если делать "тупо", там просто ОЭДС.
Сергей Дейна в видео " Регистрация радиантной энергии - 1 " показал формирование таких импульсов.
Но уточнил, что не всякий транзистор подходит. И катушка у него в безиндуктивном варианте.
А как Вы получаете нужные импульсы для зарядки?

Так ОЭДС то что идет нам на встречу нам и нужно брать. Сейчас освобожусь соберу по быстрому на коленке простенький вариант и выложу

Alvis пишет:

NikAndr пишет:

mobilayzer пишет: Как только начали закоротить обмотку схем появилось масса и что дальше есть ли толк?

ВНИМАНИЕ: Спойлер! [ Нажмите, чтобы развернуть ] [ Нажмите, чтобы скрыть ]

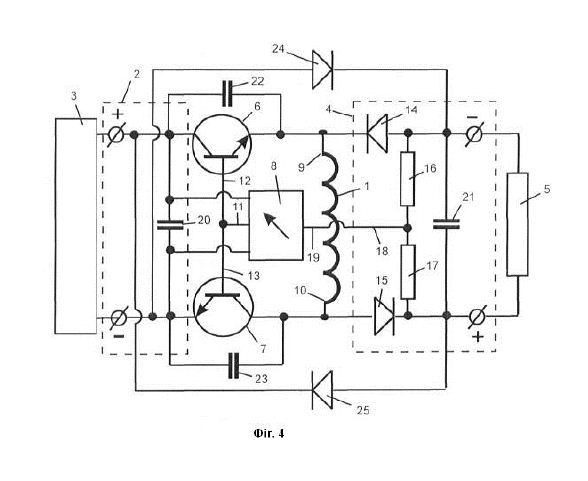

Что это за схема? Кто-то делал по ней?
Если схема твоя, то каковы результаты, в смысле чем она хуже или лучше той, что в начале ветки?

Это схема Тигра.

спасибо

Кстати чип когда в видео когда движок от батареи крутит потом замыкает он не крутится в общем это просто батарея с защитой он тупит жёстко а в остальном он прав это проверено еще до него

Alvis Я думаю что нужно разрывать нагрузку в определённом месте синуса с частотой контура 100 ....400 кгц Но как это сделать я незнаю

Зелёный пишет: Alvis Я думаю что нужно разрывать нагрузку в определённом месте синуса с частотой контура 100 ....400 кгц Но как это сделать я незнаю

Ну тогда однозначьно, сигнал который будет нарезатся, должен быть в резонансе и подаватся нарезание в моменты замедления, тоест в первую половину полупериода.
Незнаю, ...... я так не думаю и делать не буду

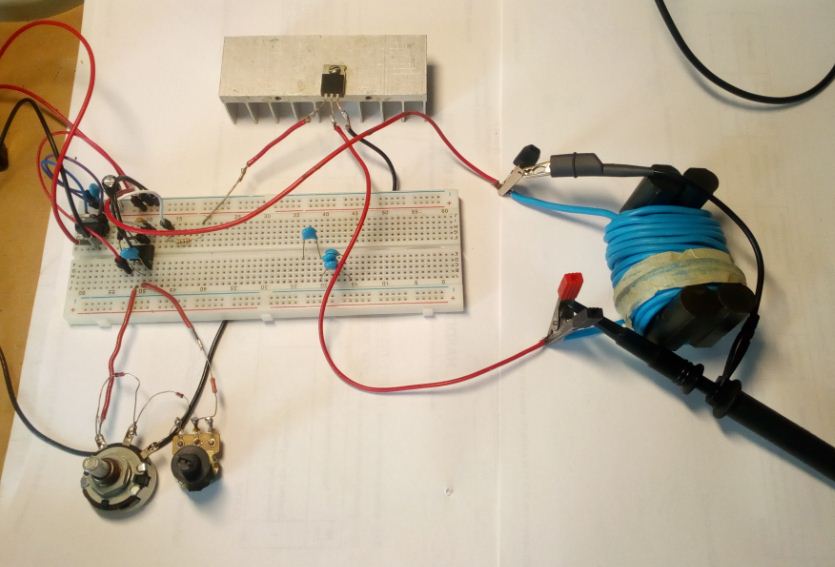

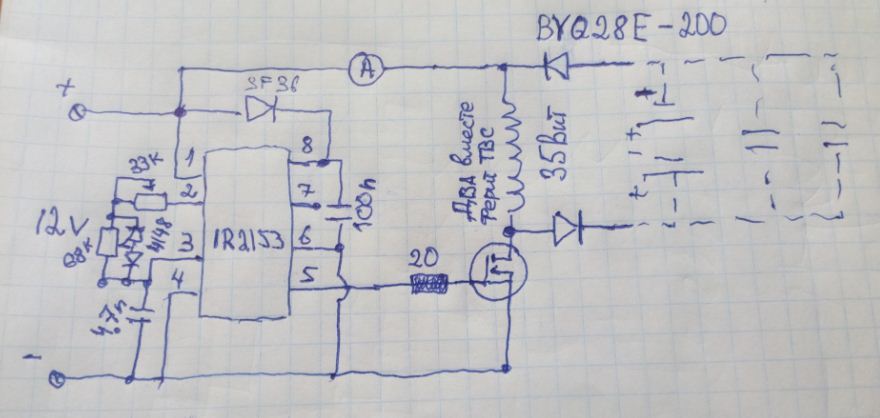

Пока появилось немного свободного времени собрал быстренько за 10минут схемку из того что попалось подруку значит первое что валялось под рукой IR2153 схема экса

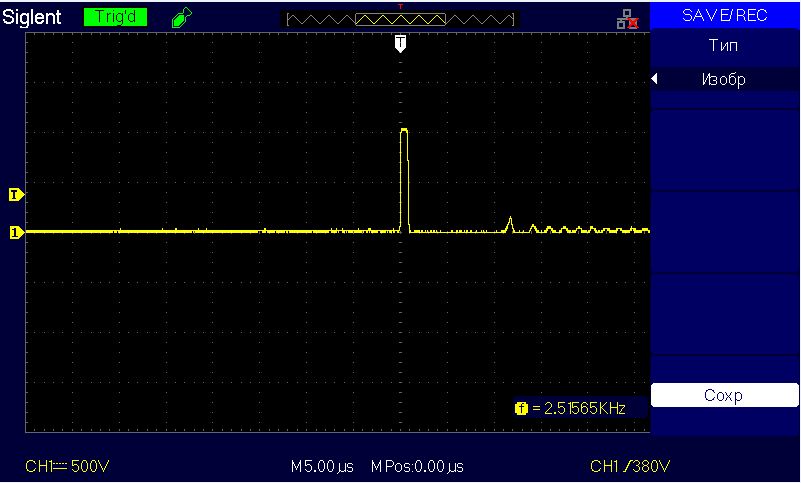

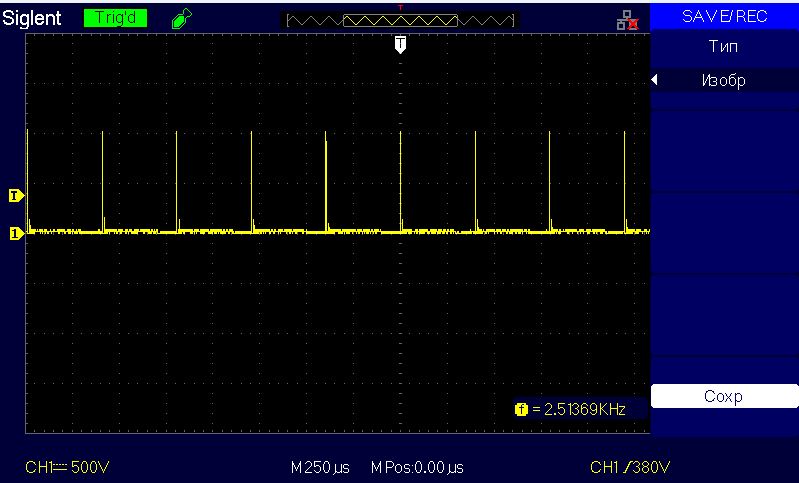

Теперь о поле вике поставил BUZ11 смотрим осциллограмму на катушке

Это никуда не годится ни о какой зарядке не может идти речи

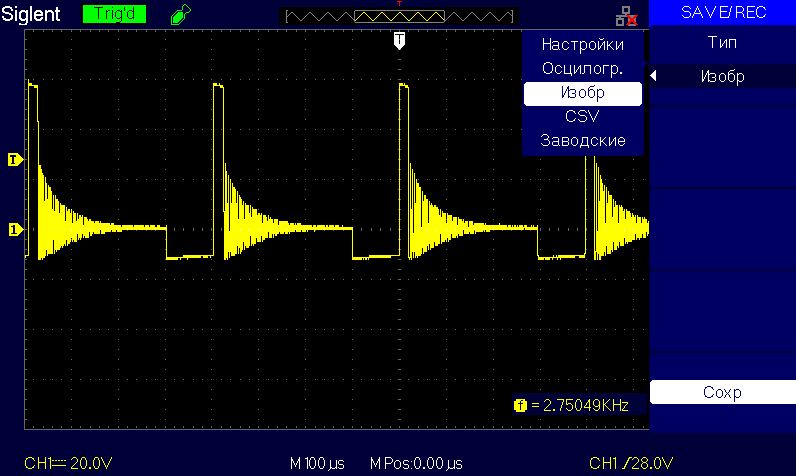

Теперь ничего не меняя ставим вместо буза11 полевичок STW 7NA80 и вуаля смотрим ослик Теперь можно ставить диоды и заряжать и.т.д.

Судя по осцилке что чип рисовал на воздухе в районе резонатора у него ключюется одна полуволна, либо вторая переворачивается, и получается однонаправленные импульсы. Я ДУМАЮ ЕСЛИ КЛЮЧЕВАТЬ ТАК КАК МЫ КЛЮЧУЕМ ТОЛКУ НЕ БУДЕТ. Как вы думаете раскручивать вихрь? чуть крутнули сюда, потом назад??? и что? нужны ИмпулЬсы в одном направлении, Я ТАК ДУМАЮ

mobilayzer пишет: Пока появилось немного свободного времени собрал быстренько за 10минут схемку из того что попалось подруку значит первое что валялось под рукой IR2153 схема экса

ВНИМАНИЕ: Спойлер! [ Нажмите, чтобы развернуть ] [ Нажмите, чтобы скрыть ]

Теперь о поле вике поставил BUZ11 смотрим осциллограмму на катушке

Это никуда не годится ни о какой зарядке не может идти речи

Теперь ничего не меняя ставим вместо буза11 полевичок STW 7NA80 и вуаля смотрим ослик Теперь можно ставить диоды и заряжать и.т.д.

ВНИМАНИЕ: Спойлер! [ Нажмите, чтобы развернуть ] [ Нажмите, чтобы скрыть ]

Что за транзистор такой редкий STW 7NA80, что его даже на Али нету, не говоря уж про российские ебеня..
