БТГ Владимира и Чипа

NikAndr пишет:

ПРОСЬБА к val_128

Дружище, большая просьба к тебе - приведи, пожалуйста вот эту схему, которую набросал наш коллега 1q2w3e4r в посту #91217 realstrannik.com/forum/spaceon/1237-btg-...hipa?start=234#91217 по мотивам последних разъяснений от Зебры, в удобочитаемый вид, как ты умеешь это делать и делал с другими схемами, нарисованными "от руки"
Думаю, эта схема, с некоторыми минимальными дополнениями, может кому-то и пригодиться
Спасибо!

aliak07 пишет:

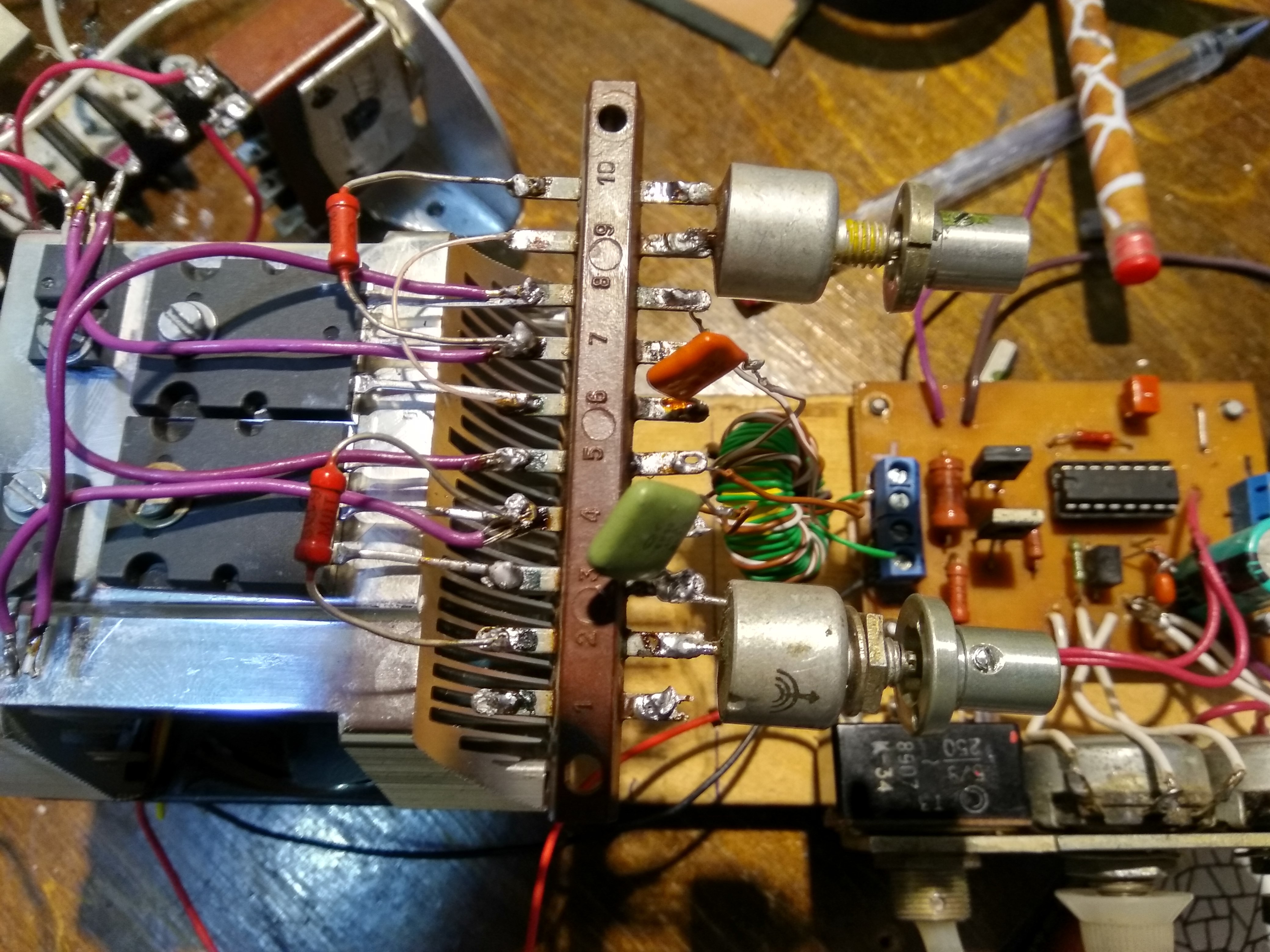

Сидорович пишет: aliak07, а схему ключа и резонатора, именно того что на видео, нарисуйте пожалуйста.

Вложение не найдено

NikAndr пишет:

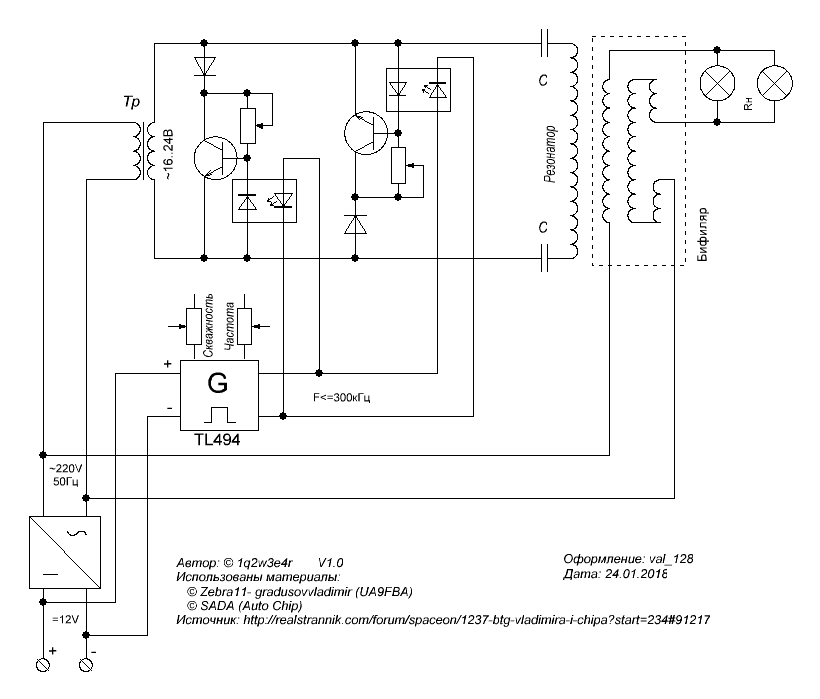

1q2w3e4r пишет: Схема ключа корочения со стабилизацией начального тока мне видится так:

Дык, а в чем проблема? Именно эту схему val_128 и нарисовал в удобочитаемом виде..

Это просто уточнение с примером конкретной схемы ключа корочения.

HIDE пишет: aliak007, съем планируете индуктивный или в цепи резонатора?

diod пишет:

ВНИМАНИЕ: Спойлер! [ Нажмите, чтобы развернуть ] [ Нажмите, чтобы скрыть ]

aliak07 пишет:

Сидорович пишет: aliak07, а схему ключа и резонатора, именно того что на видео, нарисуйте пожалуйста.

Вложение не найдено

Желтые кольца применяются в основном в импульсных БП в качестве ДГС(дроссель групповой стабилизации)! А ТГР(трансформатор гальванической развязки), - это немного другое! Я бы порекомендовал перемотать ТГР на ферритовом кольце, например 20-12-6 2000НМ. И вторички намотать 10-15витков. У вас получается при 12в. питании и 40 витков в первичке 0,3в. на виток. Следовательно при 3 витках на вторичках будет всего 0,9в.! Это маловато для насыщения транзистора.
