БТГ Владимира и Чипа

mobilayzer пишет: Я не пойму чего старую схему забросили модернизировать некто не хочет

ВНИМАНИЕ: Спойлер! [ Нажмите, чтобы развернуть ] [ Нажмите, чтобы скрыть ]

ВНИМАНИЕ: Спойлер! [ Нажмите, чтобы развернуть ] [ Нажмите, чтобы скрыть ]

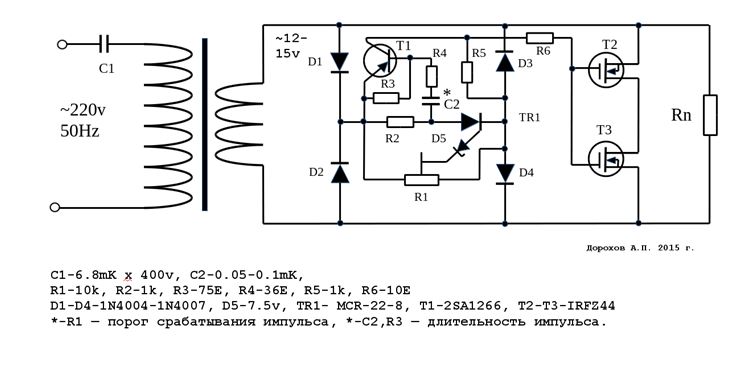

Это попытка борьбы с ОЭДС, ошибка в точке ее формирования. Точка на выходе трансформатора, а вернее в самой обмотке, все то же что и в генераторах сетевого напряжения. Поэтому задуматься нужно над схемой ЧИПа, хотя и он содрал ее у других. Патенты Тесла помогут и те где показана работа на двух и трех конденсаторах и двух обмотках, одна из которых выступает в роли источника, а вторая нагрузка. Назар, а если пересмотреть Дорохова А., многие вопросы отпадут.

По всем вариантам решений типа "варавайка" - результат отрицательный, как справедливо отметил Советник

Тогда (в случае успеха ) светит длинная дорога и казённый дом, но в дороге кормить никто не обещал.

Чем это отличается от теоретиков - вопрос не по адресу, спросите у теоретиков как это они представляют иметь подобную установку на своём языке?

Я не занимаюсь изготовлением БТГ в том смысле который вы вкладываете в это название, т.к. мой вариант энергоустановки требует подачи на его вход питающего напряжения от внешнего источника тока с частотой сети 50Гц!
По своим характеристикам это устройство больше похоже на усилитель мощности.
После окончания отладки узла съёма в нагрузку как минимум 1/10 части энергии от накопленной в резонаторе, для всех любителей поговорить, ответ будет положительный.
Можете не сомневаться.

А до тех пор полемика на эту тему бессмысленна и очень раздражительна для любителей всё поиметь на халяву, не шевельнув для этого даже пальцем!

Извините что не оправдал ожидания от вам подобных форумчан.

nazar-ia-49 пишет: ...И генератор Г5-78 - это ВЧ генератор УКВ диапазона....Однако у тебя в голове приличная каша...

realstrannik.com/forum/spaceon/1307-btg-...pa?start=1638#131088

Основные технические характеристики прибора Г5-78:
Частота повторения основных импульсов: 1 кГц - 500 МГц.
Амплитуда основных имлульсов: 0,5 - 5 В (на нагрузке 50Ом).
Длительность имлульсов: 1 нс - 500 мкс.
Временной сдвиг основного импульса относительно синхроимпульса: 1 нс - 500 мкс.
Длительность фронта, среза:
минимальная: 0,5 нс;
регулируемая: 1 нс - 500 мкс.
printsip.ru/radioizmeritelnye-pribory/ge...-signalov/item/g5-78

А вот СВЧ генератор Г4-78 совсем другой:
Основные технические характеристики прибора Г4-78:
Диапазон частот, ГГц: 1,16-1,78.
Пределы допускаемой основной погрешности установки частоты: ±0,5 %.
Нестабильность частоты за 15 минут работы: 1*10-4f.
Уровень выходного сигнала, Вт:
10-4-10-15(калиброванный выход),
3*10-3-3*10-8 (некалиброванный выход).
printsip.ru/radioizmeritelnye-pribory/ge...hastotnye/item/g4-78

nazar-ia-49 пишет: По всем вариантам решений типа "варавайка" - результат отрицательный, как справедливо отметил Советник

Тогда (в случае успеха ) светит длинная дорога и казённый дом, но в дороге кормить никто не обещал.

Чем это отличается от теоретиков - вопрос не по адресу, спросите у теоретиков как это они представляют иметь подобную установку на своём языке?

Я не занимаюсь изготовлением БТГ в том смысле который вы вкладываете в это название, т.к. мой вариант энергоустановки требует подачи на его вход питающего напряжения от внешнего источника тока с частотой сети 50Гц!
По своим характеристикам это устройство больше похоже на усилитель мощности.
После окончания отладки узла съёма в нагрузку как минимум 1/10 части энергии от накопленной в резонаторе, для всех любителей поговорить, ответ будет положительный.
Можете не сомневаться.



А до тех пор полемика на эту тему бессмысленна и очень раздражительна для любителей всё поиметь на халяву, не шевельнув для этого даже пальцем!

Извините что не оправдал ожидания от вам подобных форумчан.

Это не главное, какой источник, главное в другом, как его правильно использовать.
Вопрос съема с резонатора, остался открытым.
Хотелось, бы, отметить главный признак правильной работы резонатора, это создание пульсаций диполей МП на входе и выходе по индикатору и сильный разогрев проводов сечением в 2,5 кв.мм и более до температуры плавления защитной оболочки. Это первое, что нужно получить, без измерения тока и глупого заявления. что в резонаторе ток 12-15А. Если провод греется, значит и ток приличный, если холодный, то тока нет и это факт.
Сбрасываю видео от ЧИПа, очень внимательно прислушайтесь к его словам. Пусть многих на раздражают физиологические свойства его организма, главное как он мыслит. Всем приятного просмотра и быстрейшего понимания главных принципов генератора.
С уважением ТРА.

Если TPA известно что

не главное, какой источник, главное в другом, как его правильно использовать

может ты нас убогих просветишь по этой части конкретными схемно-технологическими решениями.

И как только ты смог догадаться, что

Вопрос съема с резонатора, остался открытым

мы об этом и не догадывались.

Да и следующая информация для нас слишком нова и трудно перевариваемая

Хотелось, бы, отметить главный признак правильной работы резонатора, это создание пульсаций диполей МП на входе и выходе по индикатору и сильный разогрев проводов сечением в 2,5 кв.мм и более до температуры плавления защитной обол

особенно меня убивает наповал плавление мифической защитной оболочки у литцендрата, которым намотана катушка резонатора.
И где такое накопал, просвети нас непонятливых.

А вот насчёт информации по

... видео от ЧИПа, очень внимательно прислушайтесь к его словам. Пусть многих на раздражают физиологические свойства его организма, главное как он мыслит. Всем приятного просмотра и быстрейшего понимания главных принципов генератора.

Могу сказать одно, что мы 2 года назад начинали разбираться именно с этой информации озвученной в видеоролике и лично я ничего не смог понять в божественных хитросплетениях пояснений Чипа, почему и предложил форумчанам создать группу специалистов способных расшифровать информацию из этого и других видео от Чипа и собрать воедино всю расшифрованную информацию с опубликованием её на нашей ветке.
Желающих как всегда не нашлось!

Может быть TPA решиться нас осчастливить такой расшифровкой, вместо цитирования всем известной информации???

Попробуй, вдруг получится.

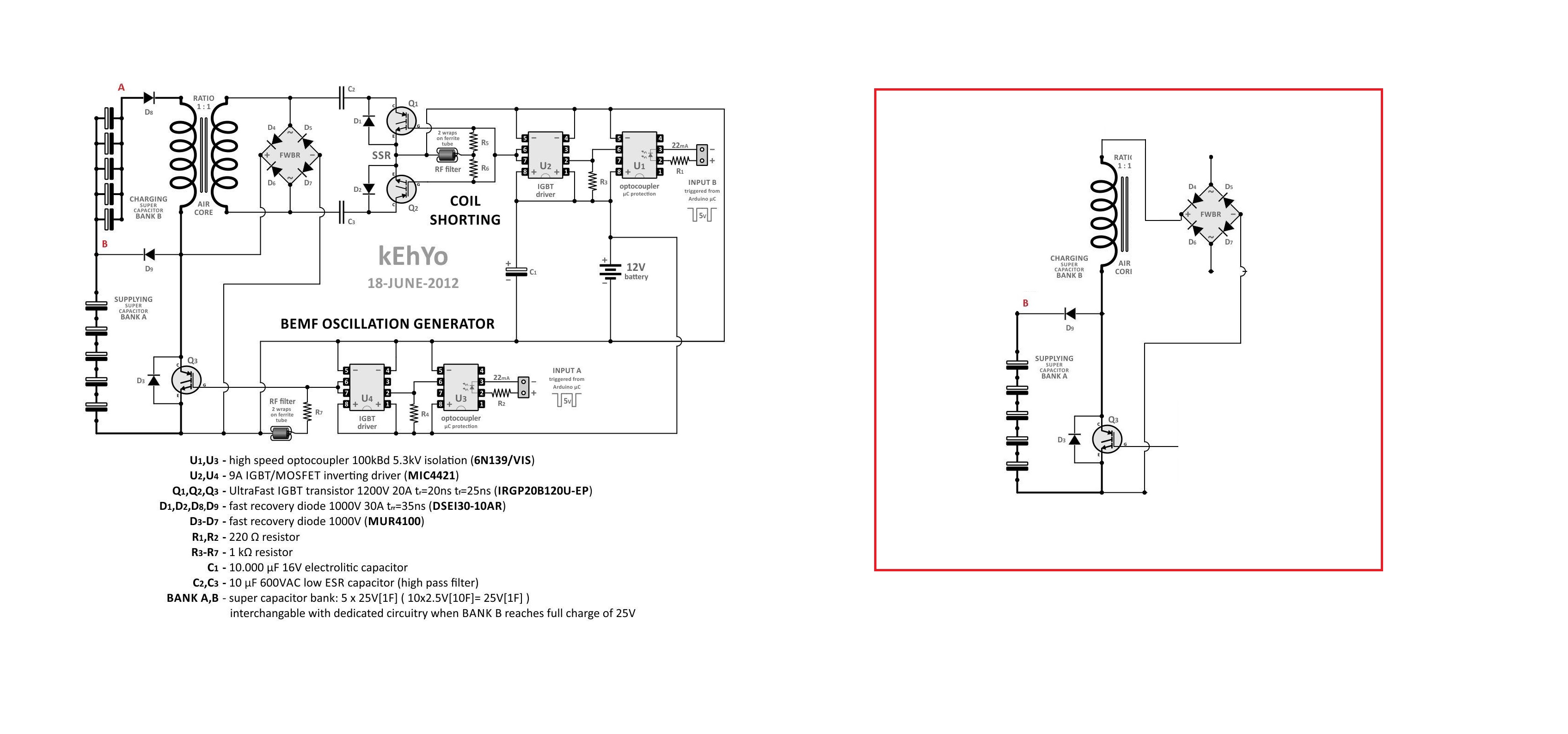

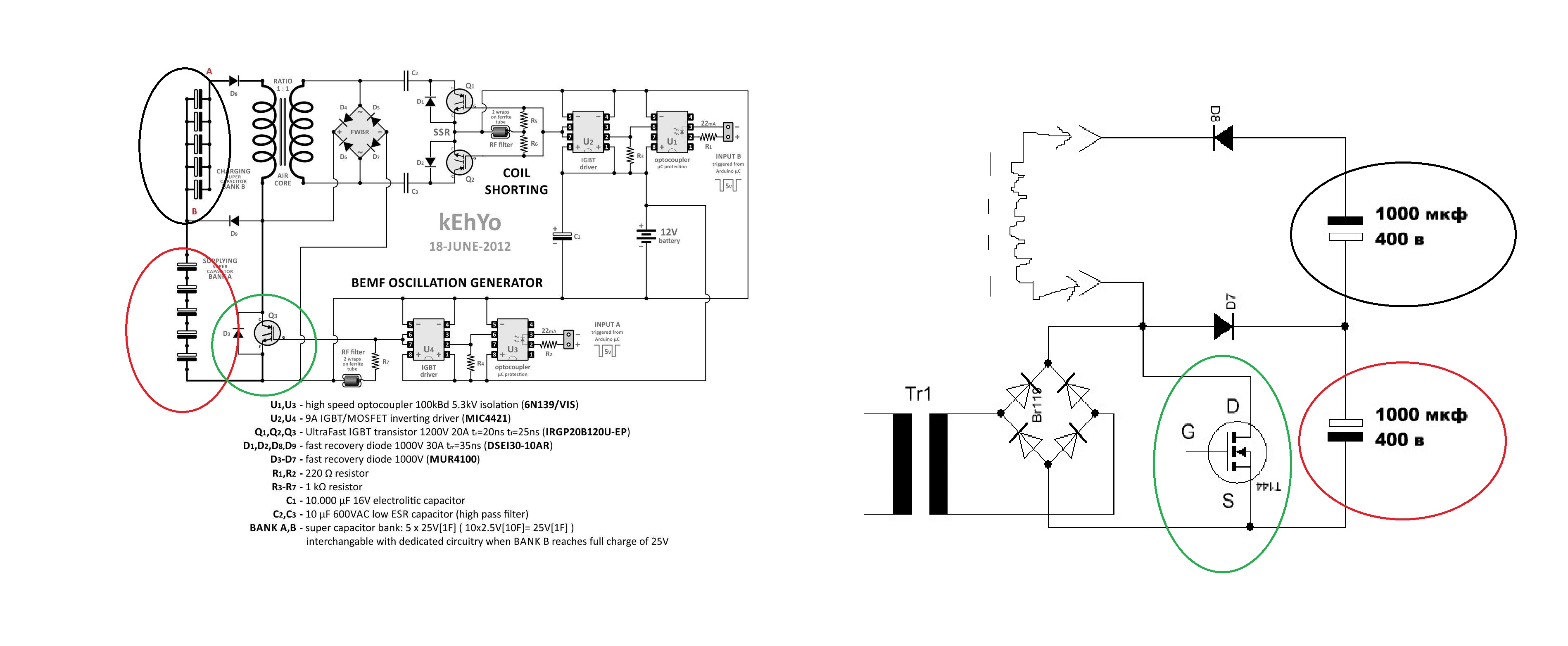

Если перерисовать схему по человечески, то более менее понятно как она работает:

- ключ после диодного моста подкорачивает питающую обмотку (питающий трансформатор), затем образующаяся таким образом ОЭДС идёт через диод который идёт сразу после диодного моста, катодом к электролитическому конденсатору, и заряжает электролитический конденсатор, а вот что происходит дальше тут надо думать, по схеме мы видим что к зараженному электролиту к его плюсовой клемме подключается еще один такой же электролит, минусовая клемма которого шунтирована диодом включенного уже анодом к минусовой клемме и все это дело замыкает еще одна обмотка...

- готов выслушать еще версии работы этого узла...

Без этой части схема смысла не имеет....

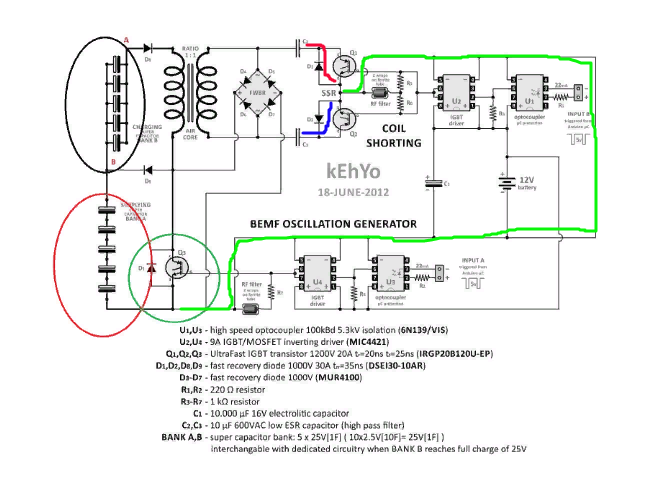

При включении в фазу любого транзистора добавляется импульс разряда конденсаторов справа от
диодного моста со всеми вытекающими последствиями....

AntonW, если бы твои способности объёмного представления схемно технических решений направить в нужное русло да ещё и в содружестве с единомысленниками, то у такой компашки получилась бы бешеная производительность в части разработки и внедрения в жизнь полезных обществу устройств.
Остаётся самая малость - это снизить градус твоего скептицизма ко всем ранее достигнутым научным данным, а просто уточнять и развивать в нужном направлении их недодуманную суть, вместо присущего тебе их полного отрицания!

Всё дело заключается в том, что абсолютное большинство схем циркулирующих на просторах интернета представлена именно в УПРОЩЁННОМ виде и если эти решения преобразовать подобно сделанному тобой со схемой электронной Бедини (только в обратную сторону), то изменится и понимание принципа работы многих непонятных схем с ещё более непонятными, возможно специально запутанными, пояснениями этих схем их авторами.

А вот A-ta, судя по его скороспелому высказыванию, не очень дружит с объёмным мышлением, видя в упрощённом варианте схемы изображённом AntonW изъятие её отдельных элементов, чего на самом то деле и не имеет место быть!

Продолжай в том же духе и...

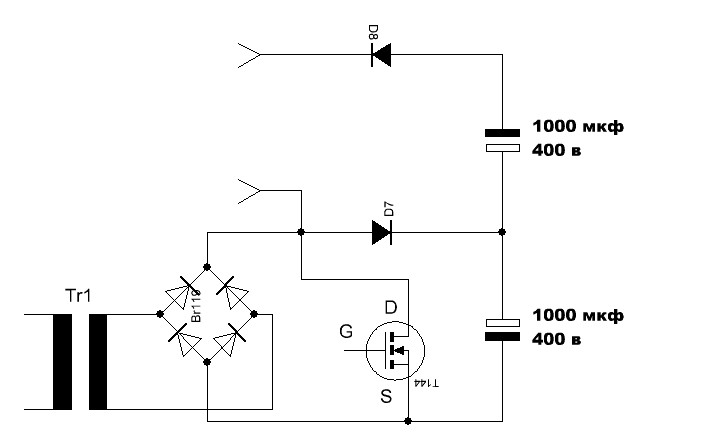

Проверяем вот эту часть схемы, схема по добыче ОЭДС, но в моем случае я использую ферромагнитный сердечник из 6 ферроколец, в оригинале схемы же написано что сердечник это воздух, странно, но может это специальные внесенные ошибки, частота работы ключа в моем случае в диапазоне от 1 кГц и до 20 кГц, эффективная работа на 9-11кГц, напряжение питания 12 вольт.


электролит 1000мкф 400в

полевой транзистор IRFP460

диод составной из HER508 (2000в 25 а)

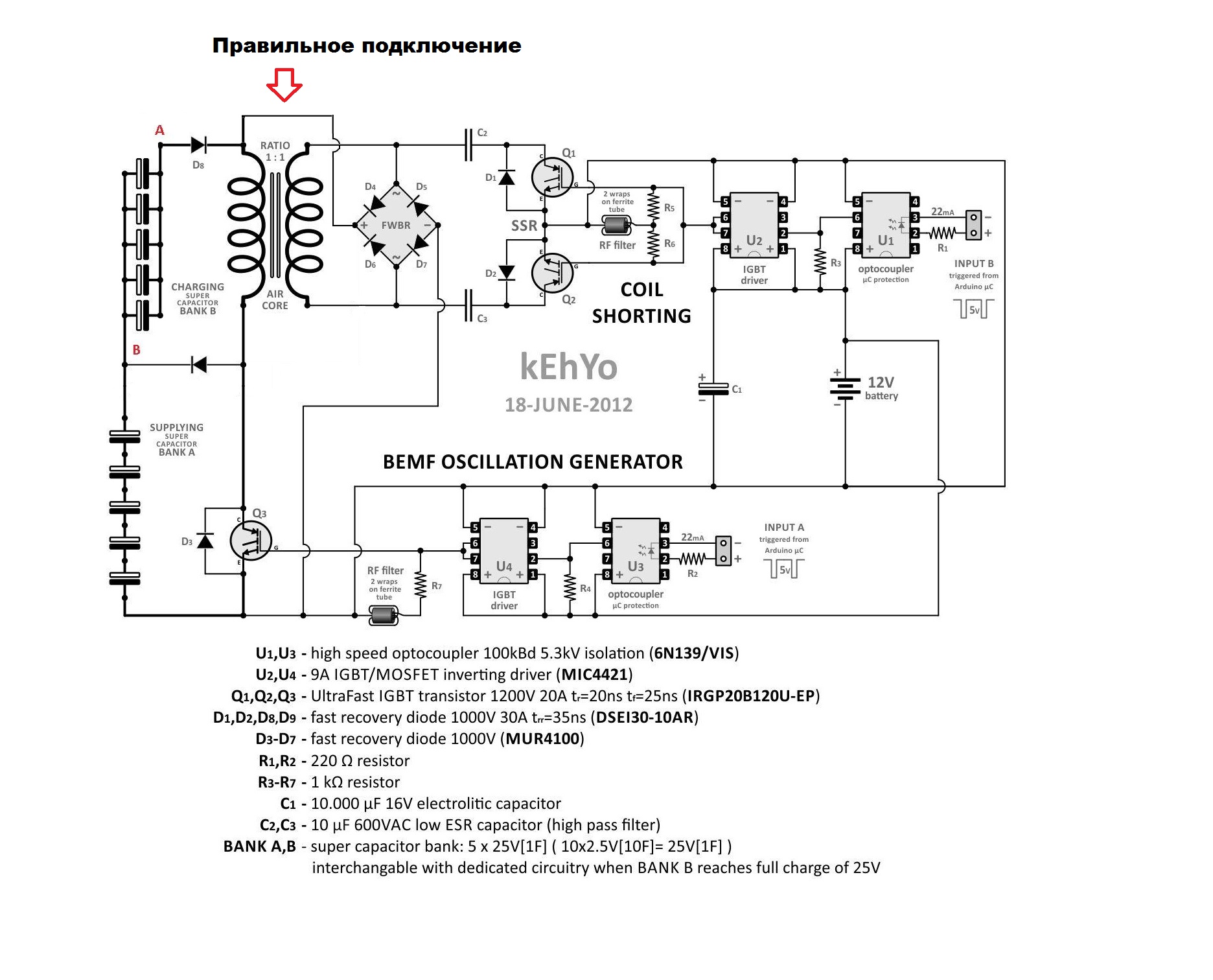

по логике вещей и стандартной схемотехнике должно быть вот так вот.
