БТГ Владимира и Чипа

Если есть возможность, то попробуйте эту марку!......www.i-p.com.ua/wp-content/uploads/wima.pdf

По конденсаторам фирмы ВИМА я пробовал, они хоть и не сильно но греются, что очень плохо для надёжности установки в её работе.

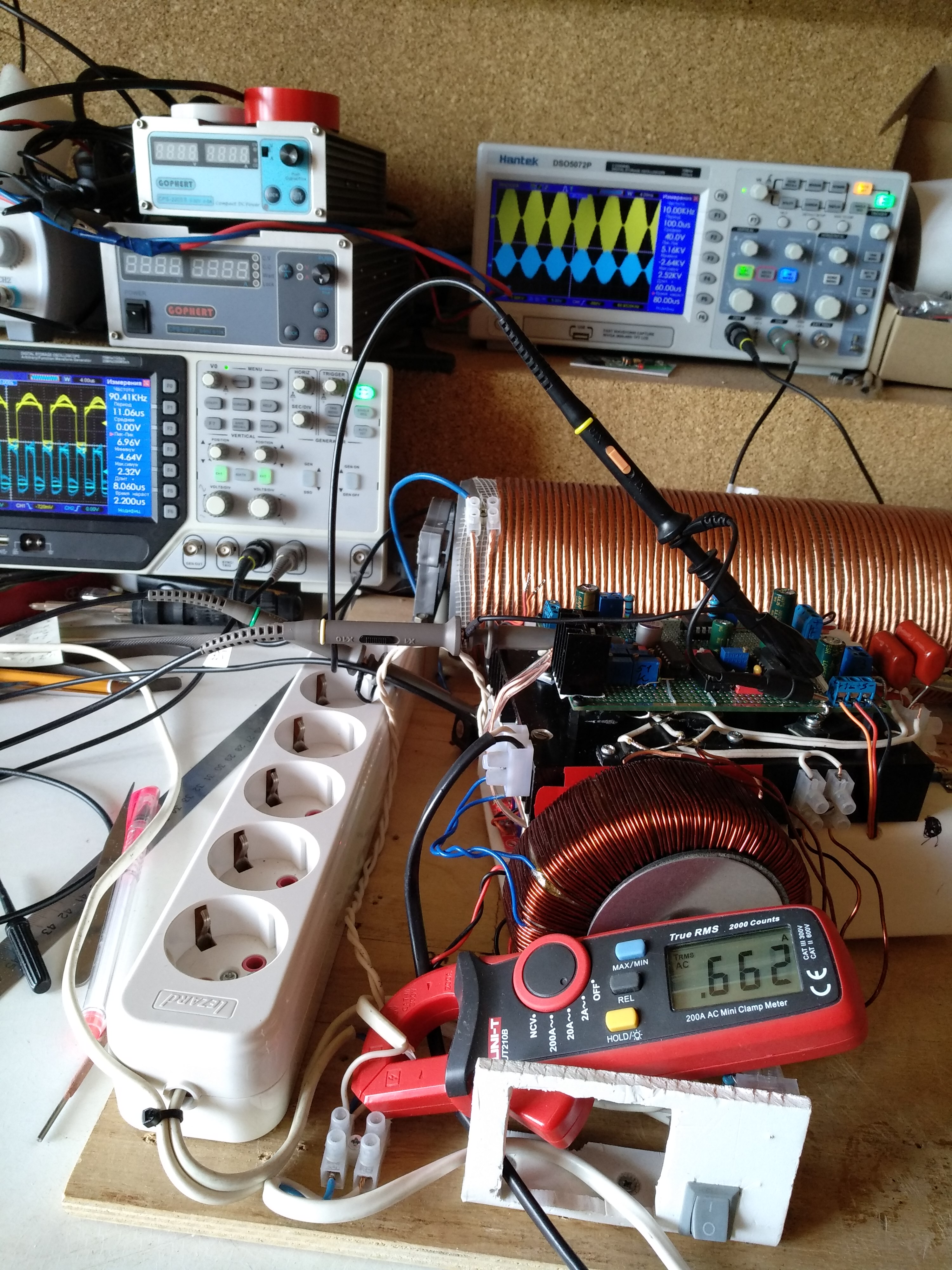

Я проверил работу установки с катушкой резонатора намотанной литцендратом 0,2х100 (на 110-й трубе намотка БИФиляром 2х52 витка и 270 микрогенри F=90,4 кГц), что составляет сечение 3,14 квадратных мм и получил реактивку в КК резонатора в течение нескольких минут 190 кВА при напряжении вторички 11,4В и питании 220В!!!
Полевик конечно горячий, но палец еле терпит проверку на нагрев.

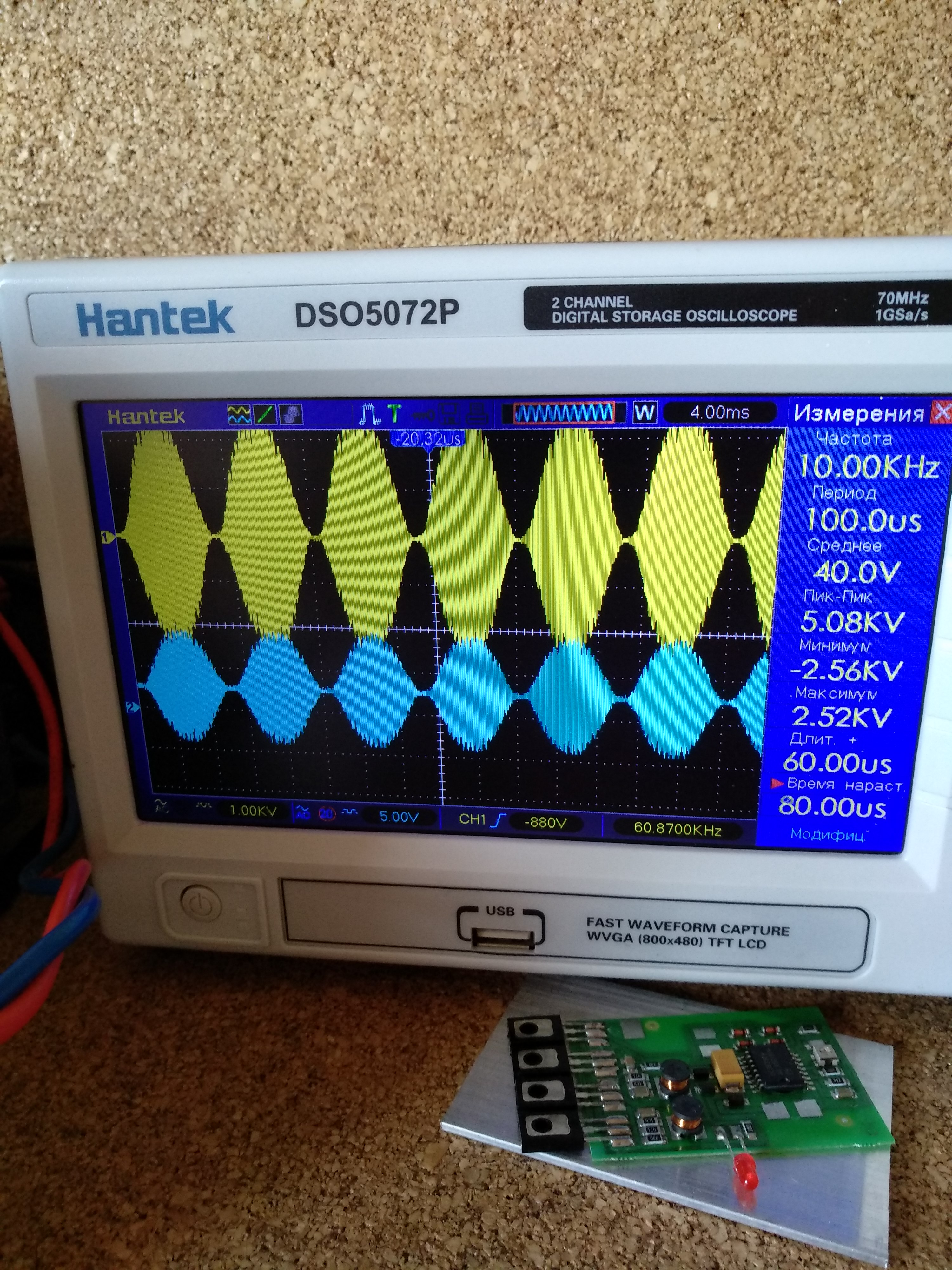

Ток транзисторного ключа получился более 37А, и напряжение на контуре более 5200В.

А на втором фото с более близкого расстояния и параметры немного изменились,
Правда при этом потребление от сети выросло до 150 Вт, но всё равно усиление по мощности более 1000 раз!

Так что при использовании подобной конструкции возможности по выхлопу в нагрузку можно считать неограниченными, конечно с коррекцией применяемых типов транзисторов (можно их и запараллелить, они работают нормально) и применять более мощный силовик...

Ну а для собственных нужд необходимо просто снизить выходное напряжение вторички силовика до получения напряжения на КК резонатора 1-2 кВ и высокостабильный генератор без малейшего нагрева провода резонатора будет готов!

Дело за малым - закончить начатое...

Удачи.

Добрый день форумчанам.
Проверил в работе применение ТОКОВОГО варианта резонатора.

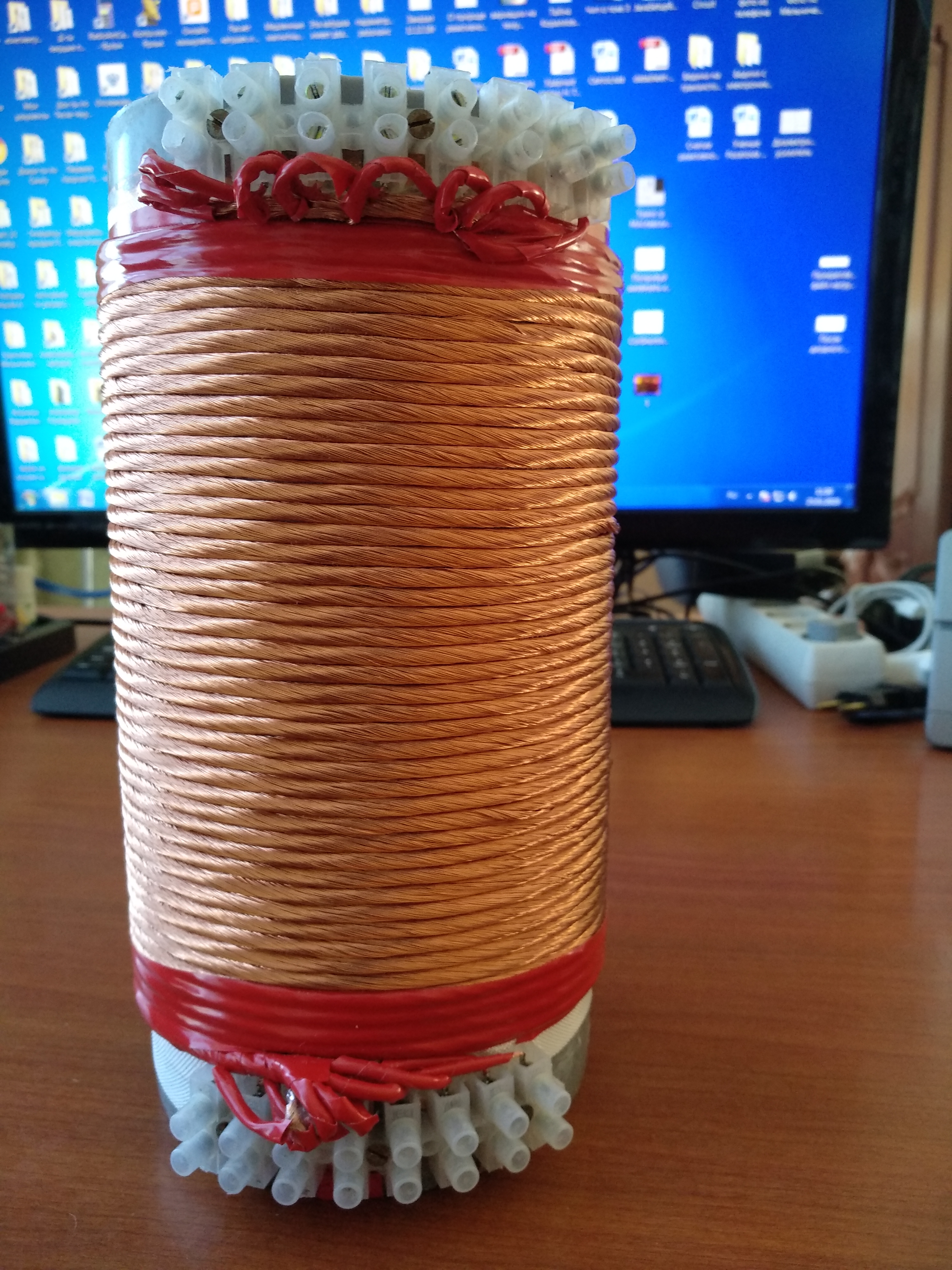

На 110-й трубе намотал как можно более плотно 38 витков/13м литцендрата без внешней изоляции 0.2х160, L=80 микрогенри, сопротивление провода катушки=0.2Ом.

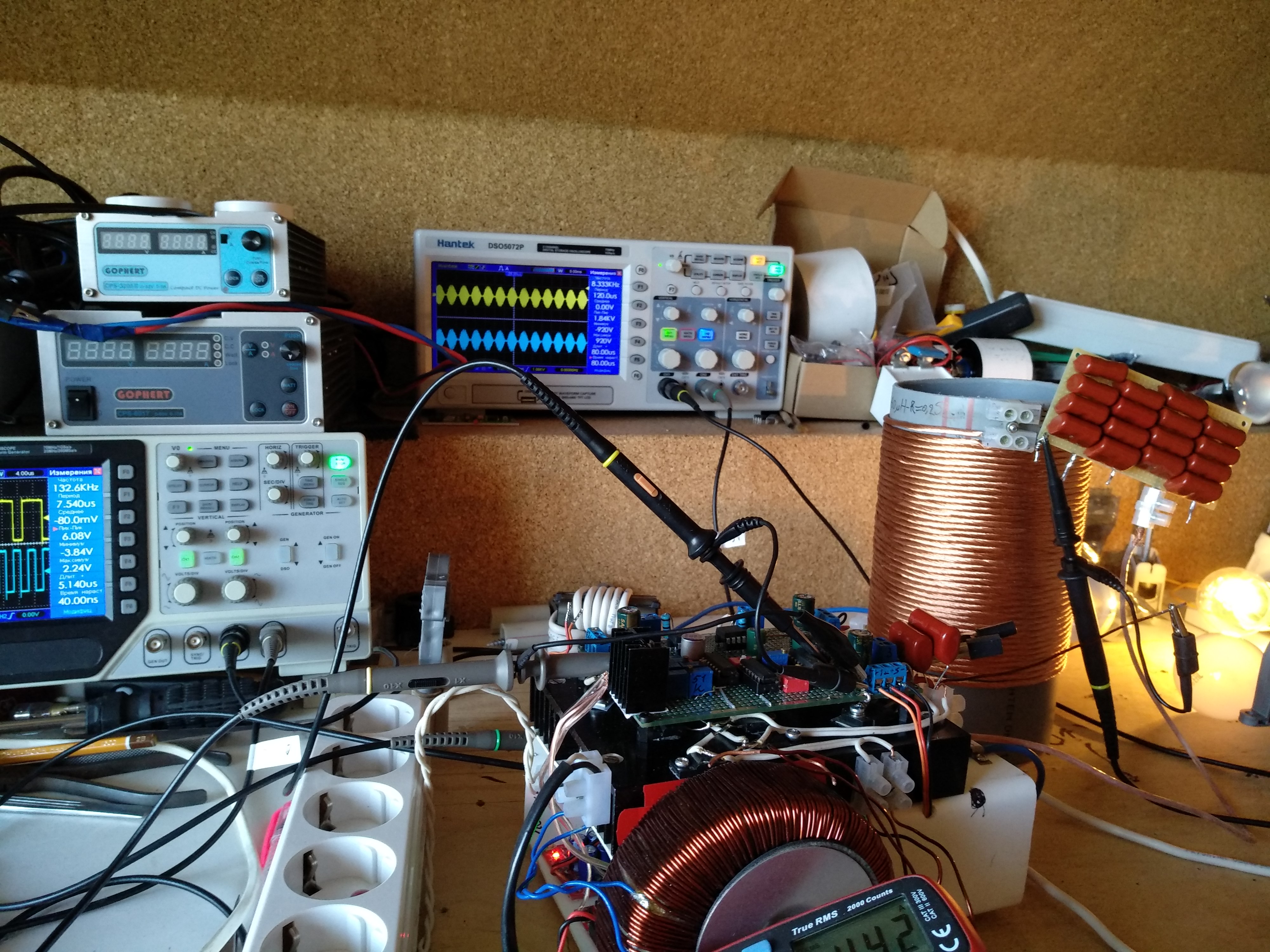

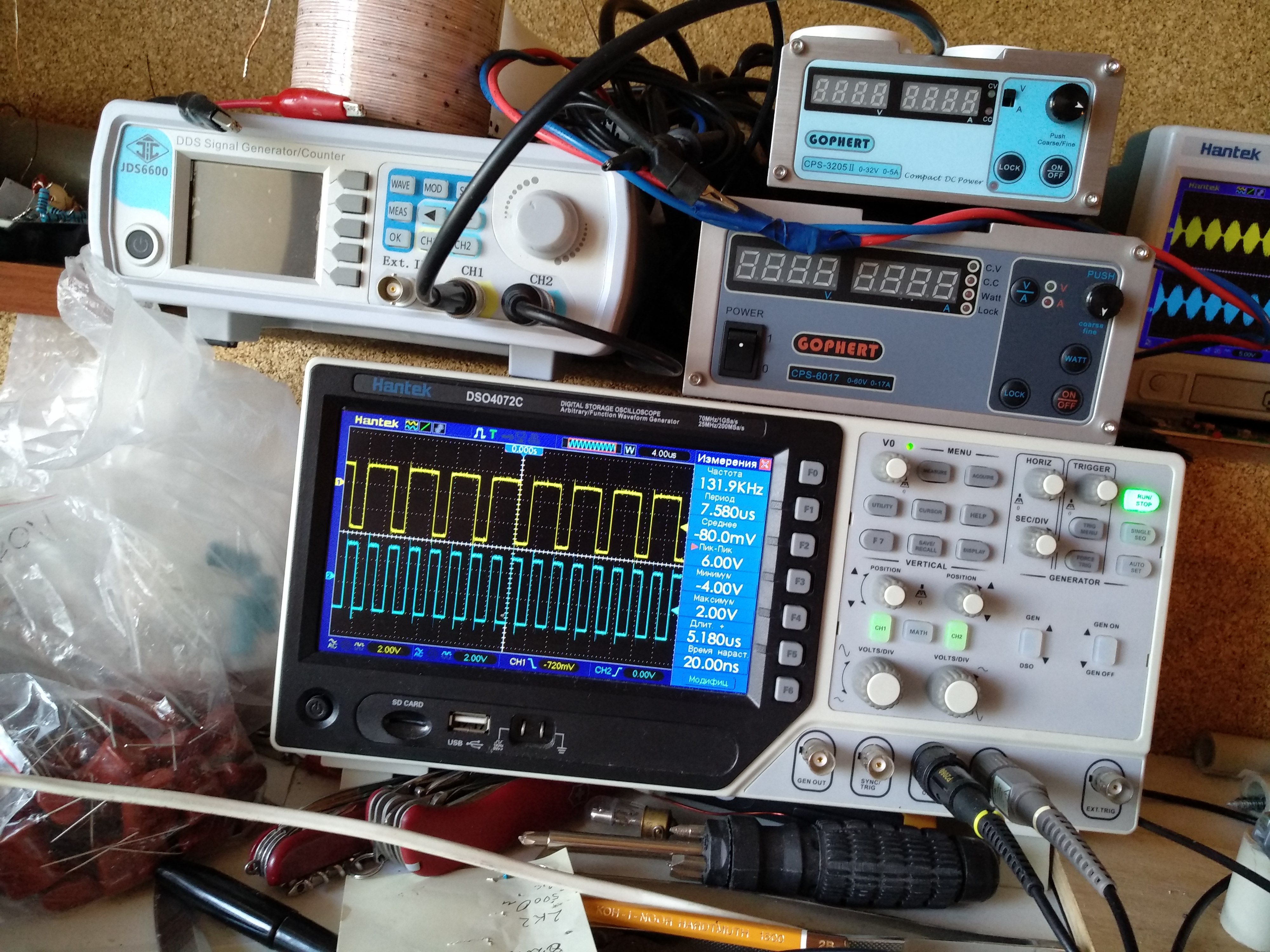

При использовании разделительного конденсатора =11нФ (6 конденсаторов в 2-х нижних рядах на фото установки) частота резонанса 132,6кГц.
Такая конструкция позволяет получать в КК резонатора при накачке с частотой резонанса около 150 кВА с током резонатора 40А и потреблением от сети 110Вт.
При накачке с 1/2 частоты резонанса резонатора около 37 кВа с током резонатора около 25А.
Провод резонатора холодный, а транзисторный ключ придётся закрепить на радиаторе без изоляционной прокладки с тонким слоем термопасты.

После установки на нижний провод резонатора трансформатора тока (ТТ) из 2-х замкнутых сердечников от ТВС с 24-я витками провода диаметром 6кв.мм получил почти полный накал эл.лампы 60Вт на выходе ТТ питающейся ВЧ без выпрямления и ниже следующие параметры установки:

Потребление из сети 98Вт, энергия в резонаторе=46кВА, ток резонатора и ТТ=25А.
При увеличении нагрузки на существующий ТТ до 95Вт увеличивается напряжение на КК резонатора до 2,5 кВ и увеличивается ток в резонаторе до 30А с одновременным увеличением потребляемой от сети мощности до 110Вт.

В итоге хорошо видна возможность организации упрощённого съёма части энергии с КК резонатора с большим током с помощью ТТ - например для всеми любимой самозапитки и питании какой-то небольшой нагрузки.

А если устанавливать несколько ТТ и выпрямлять напряжение на их выходе, то путём подбора параметров обмоток у ТТ можно снимать в упрощённом порядке значительно большую мощность по сравнению с потребляемой из питающей сети, но с обязательным применением катушки резонатора как можно с меньшим омическим сопротивлением используемого в нём провода.
Кроме всего выше отмеченного и исчезли наводки на сигнал управления собранный на одном из логических элементов по ранее приведённой мною схеме.

С учётом выше указанных результатов можно делать вывод о перспективности подобного вида конструктивного исполнения низкоомной катушки резонатора, с применением отработанной схемы накачки КК резонатора.
Но, по всей вероятности, снимать много энергии подобным образом не получится и нам необходимо продолжить доведение до ума схемы съёма реактивной энергии с КК резонатора с применением метода используемого в параметрических генераторах...

Удачи.

Назария вы посчитайте мощность на своих кондерах при резонансе и все встанет на свои места и понятно почему они не выдерживают, ( напряжение в квадрате умножить на емкость деленное на 2 ивсе это деленное на время периода от частоты контура) напруга выросла в разы при неизменной емкости т.е энергия через кондер качается охрененная потому и греется диэлектрик, тут выход либо спец кондеры для контуров, либо мотать самому лентой (без индуктивный)

Да matros, в нашем деле всё может быть, потому я и не стал пудрить мозги с конденсаторами на большие кВАРы и т.п., а методом научного тыка подобрал подходящие конденсаторы и успокоился.
И к тому же пришёл к выводу, что имею дело не просто с огромной мощностью прокачиваемую через конденсаторы, а огромной мощностью в мизерную единицу времени, а на такое "издевательство" основная масса конденсаторов не рассчитана.
Кроме того, во всех системах возбуждения колебаний в резонансном контуре или обычных системах накачки работает напряжение/потенциал, а здесь основная/первичная роль по всей видимости отведена ТОКУ, т.к. накачка огромной мощности в резонаторе происходит при очень маленьком напряжении на ключе (3-7)В, а при 11В напряжение и мощность циркулирующая в КК резонатора просто зашкаливает, но индикатор ЭМ поля на расстоянии 30-50 см от установки показывает зелёное поле как на рабочем месте любого бумагомараки.
А каким образом - никто не знает, просто не то что обычно и всё тут.

Да бог с ним, если не разберёмся с природой, то будем разбираться со способами применения данного явления на практике, поэтапно, не спеша...

Тем более что тропинки просматриваются боле или менее ясно...

Думаю где-то примерно в таком русле следует двигаться.

я тут ковырялся с резонаторами,
обратил внимае на тип провода в индукторе
у меня самые лучшие результаты были на витой паре 5Е категории
еще тема можно обойтись без кондеров вообще если
использовать межвитковую емкость витой пары (на воздухе скорее всего не заработает, нужен феррит)
попробуйте заменить ваш провод на витую пару
кстати качать резонатор лучше за середину (или 3/4) катушки, надо подбирать

Нет смысла, 10 нан тут не наберется
и это уже не будет последовательным КК.
Или вы намекаете уже на катушку Мишина?
Все надо пробовать.

обойтись без кондеров - это похоже тут критично в этой реализации
у меня получался стабильный резонанс до 100кГц на витой паре без кондера на феррите
резонанс более 1000в (с нагрузкой на вторичке), ток не мерил внутри контура,
у меня установка и тема немного другая, я исследую без ОЭДС трансформаторы

Видите ли ребята, всё дело в том, что ни каждая конструкция катушки работает как резонатор.
Вот например катушка показанная мною несколько месяцев назад из литцендрата 0.2х160 с 8-ю прядями свитыми между собой, в которой межпрядевая ёмкость, при соединении в квадрофиляр 4-х прядей, составляет более 30 нФ и индуктивность несколько миллиГенри каждого из 2-х получившихся квадрофиляров, но как резонатор такая катушка работать категорически отказывается.

Кроме того, попытка замерить индуктивность каждой отдельной пряди в квадрофиляре потерпела фиаско - прибор ничего не показывает кроме омического сопротивления каждой отдельной пряди!
Ну и попытка раскачки контура из такой катушки на любой части квадрофиляра даёт нулевой результат, хотя частотные характеристики такой катушки многократно лучше чем у витой пары 5-й категории???
А вот в установке Бедини, такая катушка способна накапливать просто бешенную энергию!!!

Именно по этой причине существует неписанное правило, что хорошо для одного случая использования какой-то катушки, то смертельно для другого вида!!

Здесь принцип аналогии не работает вообще и в частности, да и теоретические размышлизмы на подобные темы оказываются бессмысленными.

По этой причине не проверив в работе то или иное решение своими руками, я бы не решился предложить применять в нашей установке что-либо экстравагантное...

Короче там секрет что выход одной жилы должен замыкаться на вход другой на начале и так несколько раз, тогда происходит усиление,
Катушка не обязательно должна быть большая
Я наблюдаю стабильный эффект 15-20 витков витой пары на большом феррите, намотка все время в одну сторону, следующий слой если надо мотаем с возвратом к началу и продолжаем в туже сторону
