БТГ Владимира и Чипа

От сотрясения воздуха ничем не подтверждёнными словами мало что меняется.
А я, прежде чем выдать выше приведённую информацию, давно провёл сравнительное испытания с применением инструментарных способов контроля всех параметров на входе и выходе действующих образцов установки с разными способами ключевания, коих гораздо больше чем их обсуждаемое количество.
И спорить, тем более со ссылками на Бондаренко и других "авторитетов", я не считаю нужным.

Ну вы конечно же можете идти своим путём - это прекрасно, т.к. только в конце пути будет виден результат.

Удачи.

Решил поделиться своими наблюдениями.. При работе над иной темой, я попробовал рвать контур. Типа по Чипу, но не закорачивая, а разрывая. Результаты меня не просто удивили.. И я вместо простого эксперимента потратил на это несколько дней исследований, ничего толком не поняв.. Но теперь имею представление, что такое радиант..
Изложение в моих фильмах последовательное.. Не посмотрев ранишние ролики не поймёте последующие..
Начало здесь:

потом здесь:

потом четыре фильма под названием:

и там же (на канале) два фильма использование радианта контура на примере раскачки железного трансформатора..

VDandorf, привет! Похоже на помехи

Что же касаемо метода съема, то возможно, ключ S2 надо открывать в кратности к S1. Это даст возможность разрядные конденсаторы сделать много больше контурного, и создать мощный разрядный ток.. Тогда можно будет говорить о "стульчике тока" но придётся забыть о ПР..
В надежде на высокую добротность контура и ...необычные свойства экрана первичной обмотки входного трансформатора.
А выходную частоту сделать приемлемой..

Приветствую всех интересующихся данной темой.

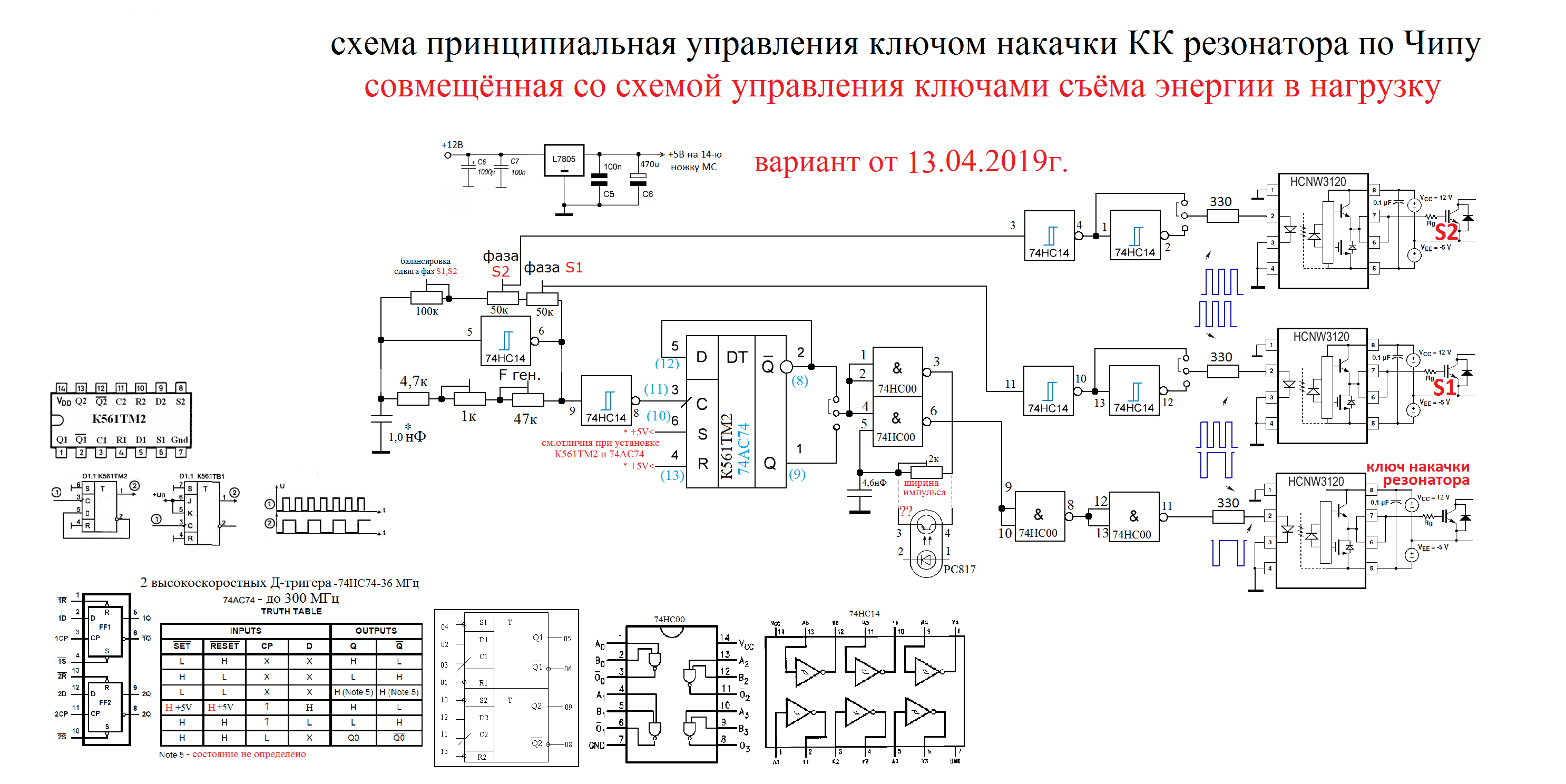

Предлагаю вниманию форумчан проверенный мною вариант схемы совместного управления ключами для накачки и съёма энергии в нагрузку.
В данной схеме я использовал высокоскоростной 74АС74 триггер и на входе оптодрайверов сигналы получились с крутизной фронтов (7-:-20) - наносекунд на разных частотах.
Работа схемы проверена в части формирования и поступления всех необходимых сигналов на все оптодрайверы ключей.
К сожалению я смог проверить работу ключей только на 2-х двухлучевых осциллографах, что даёт неточность из-за разной синхронизации сигналов.
Если кто-то имеет возможность, то прошу проверить работу схемы на 4-х лучевом осциллографе, т.к. только при общей синхронизации можно будет увидеть фактические моменты начала и окончания действия сигналов управления ключами.

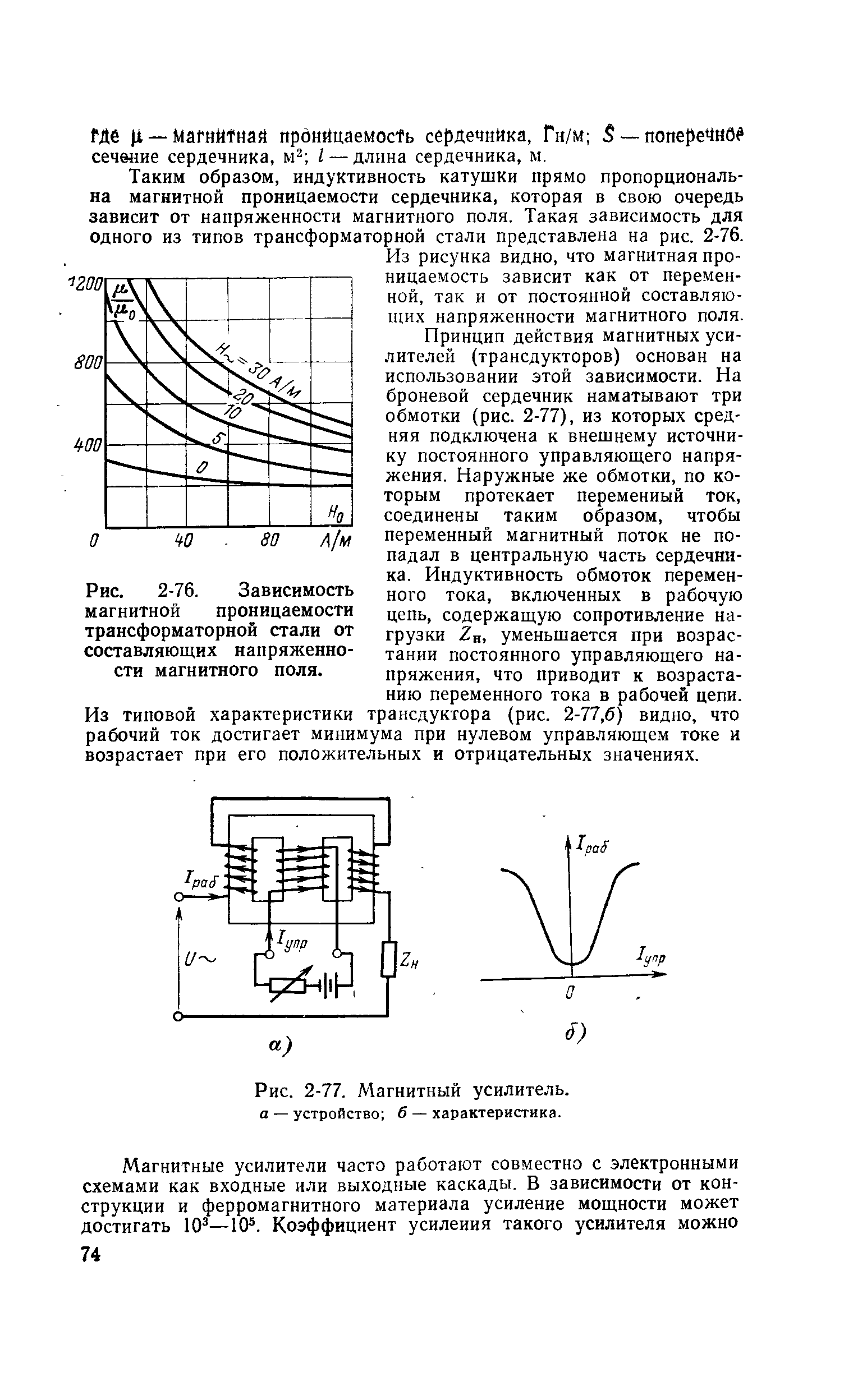

И ещё одна просьба к форумчанам в части определения первоисточника из которого взята страница с графиком изменения магнитной проницаемости трансформаторной стали, т.к. это может оказать нам помощь в более глубоком понимании первопричины появления энергетического всплеска из силового трансформатора при ключевании его вторичной обмотки.

Я надеюсь что асни сможет нам помочь в данном вопросе, т.к. это у него хорошо получается.

Схема накачки КК и съёма в нагрузку остались без изменений.

Надеюсь что данная информация поможет нам перейти к последнему этапу в создании действительно действующей установки с использованием принципа ключевания по Чипу.

Удачи.

И шо так всё замерло то?
А я хотел предложить было, тем кто повторяет обсуждаемую конструкцию и имеет экранированный трансформатор, провести один эксперимент:
Первичную обмотку трансформатора включить в контур, раскачиваемый, например, п-мостом или п-пулом, и рвать её, указанным в предыдущем моем посте (с фильмами), способом.. Получая радиант и колебания на выходной обмотке... А выходную обмотку закорачивать, известным вам способом.. Возможно, полезно будет увеличить толщину экрана, ибо для радианта, это особого значения иметь не будет, тогда как для магнитного поля и противо-ЭДС будет однозначно ...

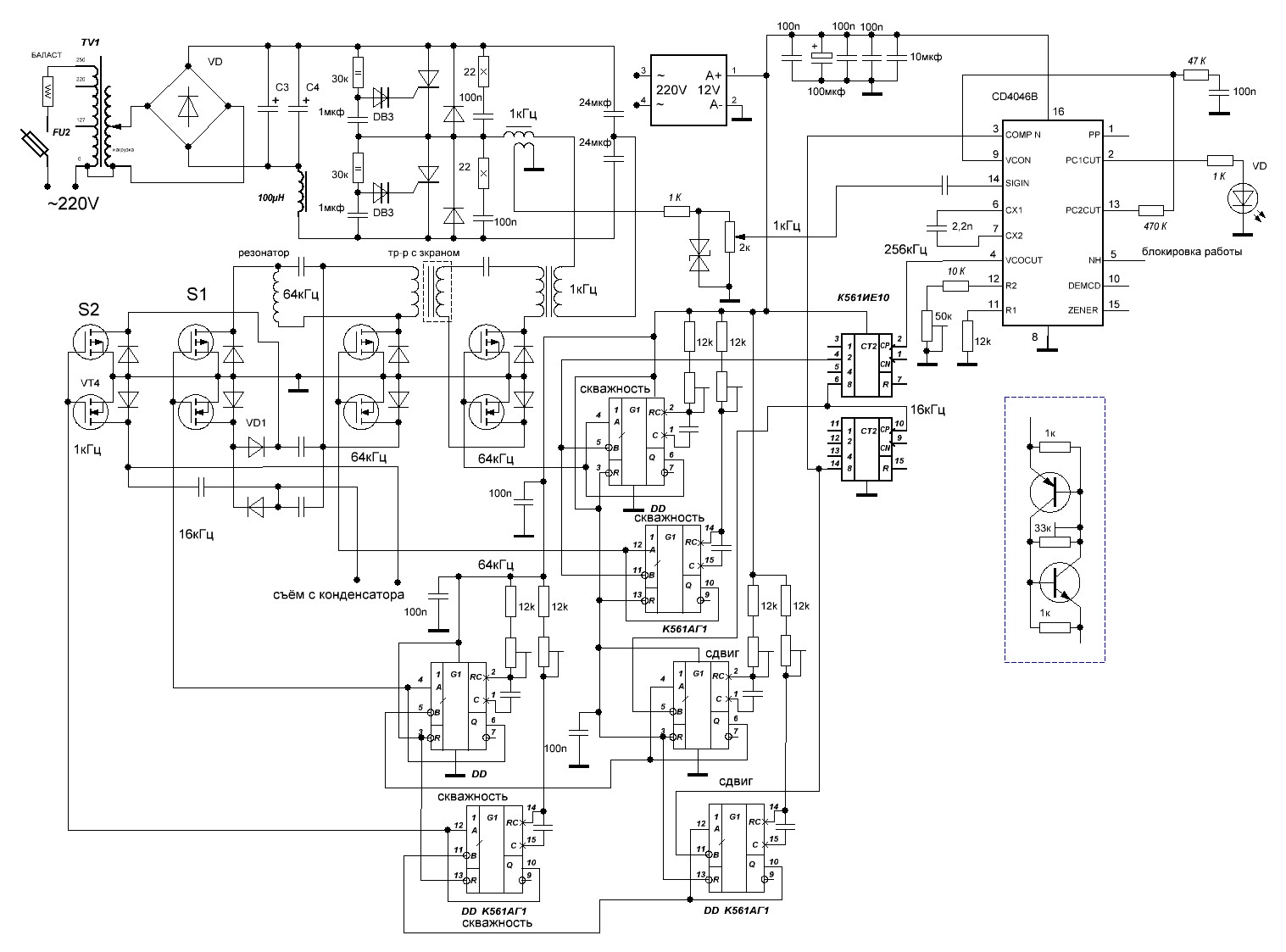

Схема, реализующая всё то, о чем я писал. Средней сложности. Пять корпусов микросхем.
Отличается большими токами и подводимой мощностью..
Частота модуляции 1 кгц.. Можно меньше.. частота резонатора 64кгц...Можно меньше. Ключи могут быть проще.
ЛАТР на входе позволит изменять частоту, что бы получить кратность НЧ и ВЧ частот.. Здесь несколько туманно, но даётся какое-то пояснение..

Да VDandorf, твоё выражение "Здесь несколько туманно, но даётся какое-то пояснение..", не намного прозрачнее пояснения данного в клипе, а это может отбить любое желание пытаться разобраться в том, о чём же идёт речь в приведённой тобой информации.

Так можно запросто выплеснуть на помойку наверняка интересную информацию о работе системы, предложенной Vasily Vorobyov с пояснениями подобными Чиповским ударам, заворотам электромагнитного поля, провалам и т.п., вместо модуляции и резонанса в связанных контурах неизвестной конструкции...

А что касается информации GeotechRU о системе Клёсова давно заглохшей на соседней ветке нашего форума, то всем надо понимать то, что эта установка разработана только для одного способа применения - для нагрева теплоносителя в системе отопления и для других целей её применить увы невозможно по причине использования в водонагревателе чисто реактивной энергии без преобразования её в активную.
И потребляемая мощность от сети составляет НЕСКОЛЬКО КИЛОВАТТ с последующим увеличением вроде как в 9 раз - по данным автора!!!...

Да и конструкция нерезонансного спецдросселя тоже неизвестна никому кроме самого Клёсова, что и привело к потере интереса к данной конструкции со стороны форумчан.

Идея в следующем.. Ты обратил внимание, что зона проявления радианта ограниченна?.. Резкое увеличение тока начинается примерно на 45 градусах по синусу... И заканчивается до 90 град... Я использовал только положительную п-волну, но уверен и в отрицательной тоже.. И не знаю, ток ли вообще это, но то, что это энергия несомненно (ибо я ей раскачивал железный трансформатор, просто прислонив провод к железу..лампочка на обмотке загоралась... использование земли усиливало эффект). Осциллографом её не увидеть.. Только косвенные признаки на низких под-диапазонах. Потому идеи, озвученные на ветке, могут зазвучать по-новому, если их усилить этой энергией... И по твоему алгоритму, именно на этот период (но на другой частоте) приходится время заряда разрядного конденсатора. И если в это время будет работать радиант, (или как его назвать), то возможны всякие неожиданные результаты. Именно потому использую киловатный генератор на раскачку, т.к. полагаю эффект будет расти в зависимости от тока в логарифмической последовательности.. И экран на первичку, может оказаться здесь очень даже кстати..
А из видео предыдущего моего поста... просто периоды модуляции и раскачки резонатора, должны быть кратны...без остатка..
В приведённой схеме заложена избыточность на эксперименты.. Предполагаемый (рабочий) режим:
частота модуляции 7-10кгц (тиристоры высокочастотные).
частота резонатора-в кратности.. не большой..к частоте модуляции..

Возник таной вопрос к Назару: пришли 2 транса ( купил ) примерно на 180 Вт с намотанной первичкой 800 витков проводом 0.5 мм. Хочу намотать экран из метал. канистры из-под масла или необходим Ме только из трансформаторной стали ? С ув.
