БТГ Владимира и Чипа

Константин пишет: --- Я до сих пор придерживаюсь мнения, что схема от Чипа работает на более экзотическом принципе, с применением скалярного МП.
---.

Ну, не такой уж он экзотический. Скалярный транс Романова работает, проверено. И также есть масса других вариаций СТР, а взять ту же широко известную ЕН-антенну (гугль в помощь) - она тоже скалярный транс, где вторичка - приемник на другом конце беспроводной линии энергопередачи, и возможно, со специальной антенной либо со штырем, "ненормально" ориентированным.

vpk пишет

На схеме не нарисован сам источник, откуда запитывается КК. Я так понимаю, что обмотка КК намотана на трансформаторе где уже есть первичка , розетка или генератор?

Абсолютно правильно, кроме этого можно накачивать контур импульсно, например как у Чипа, либо разрядом внешнего конденсатора на него - не суть важно. Важно научиться снимать с контура, не разрушая резонанса. Один из методов - предложенный мной подход.

Уважаемый radioman.
Предположение о том, что работает скалярная волна (она же магнитная по Чипу) я высказал еще в посту #91235 этой ветки, как и то что резонатор в приведенной мною в посту #91235 схеме (Установка Гость) по исполнению очень напоминает ЕН антенну. Не знаю, остались ли ролики, посвященные этому генератору в сети, но в одном из роликов практически полностью была показана схема устройства резонатора. Была также продемонстрирована работа Установки Гость в режиме "самозапита".
По этой схеме можно судить об устройстве резонатора.

И все - таки это довольно экзотический способ.

Как это не покажется странным, но ангельское терпение Радиомана иногда тоже требуется задействовать, хотя бы для того, что бы неоперившиеся СЕшники смогли научиться различать ХУ есть ХУ среди форумчан!

И в продолжение темы затронутой Константином и Радиоманом тоже хочу подлить масла в огонь - как бы мы не обосновывали влияние того или иного процесса на роль главного по чьей причине/вине происходит процесс накопления очень большой мощности переменного тока ВЧ в контуре резонатора, да ещё и как бы между делом модулированного низкой частотой 50 или 100 Гц, с применением десятка радиодеталей и силового трансформатора, мне почему-то видится, что между обмотками вторички силового трансформатора и витками катушки резонатора, довольно чётко проглядывается процесс ПАРАМЕТРИЧЕСКОГО РЕЗОНАНСА, т.к. при ключевании, помимо изменения намагниченности межобмоточного экрана, очень резко и в очень больших пределах изменяется ИНДУКТИВНОСТЬ вторички силовика!
А ведь это есть ни что иное как один из принципов параметрического генерирования - путём изменения индуктивности резонансного контура, состоящего из вторички силового трансформатора, индуктивности катушки резонатора и конденсатора контура резонатора - что бесспорно, т.к. убрав любой из указанных элементов, мы теряем всю энергию...

Кроме того до настоящего времени никто не смог определить как меняется (и меняется ли вообще) индуктивность катушки резонатора!
Хотя при ключевании резонансная частота контура резонатора меняется в диапазоне нескольких десятков, если не сотен Гц, что и показывает осциллограф контролирующий напряжение на резонаторе - просто надо постараться обратить на это более пристальное внимание!!

Ну а в дальнейшем я не удивлюсь, если на арене Чиповского метода, появится ещё какой-нибудь физический процесс в роли главнюка, как говорил М.Задорнов!!

В общем есть над чем поломать голову.
Хотя главным всё равно остаётся наша конечная цель, без исполнения которой нет смысла говорить о работе БТГ - это организация утилизации накопленной в резонаторе энергии в нагрузку...

В чём и желаю всем удачи от всей души.

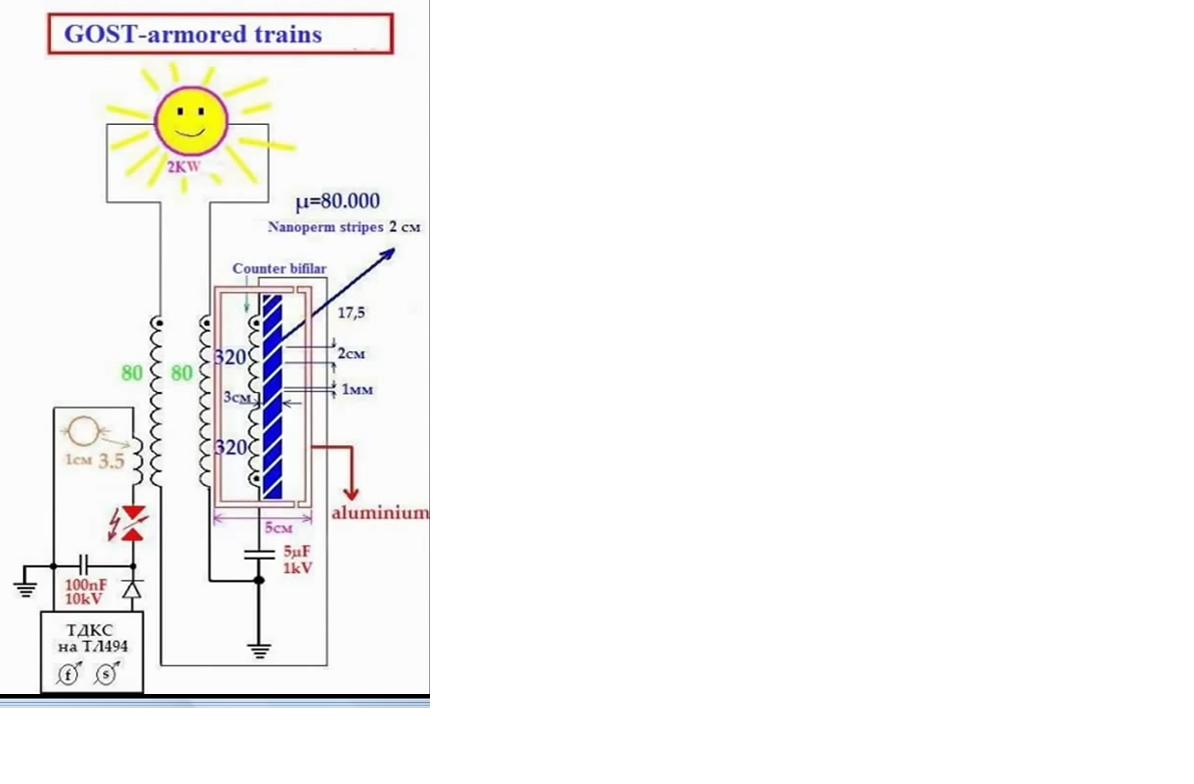

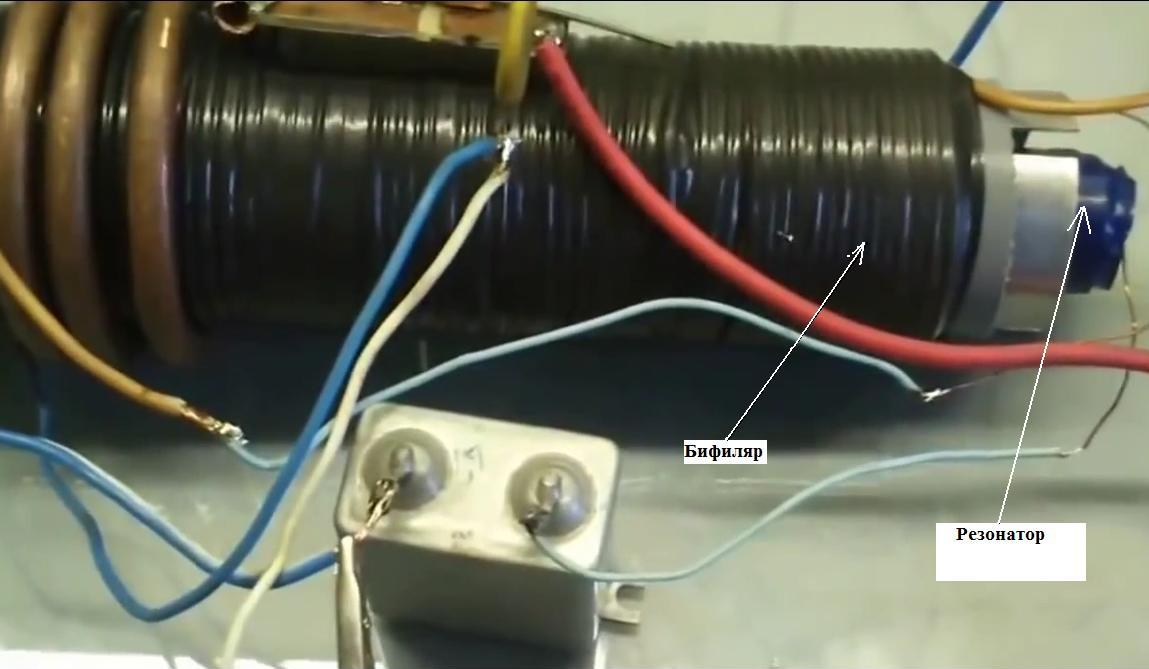

К установке Гость и устройству резонатора в этой установке:

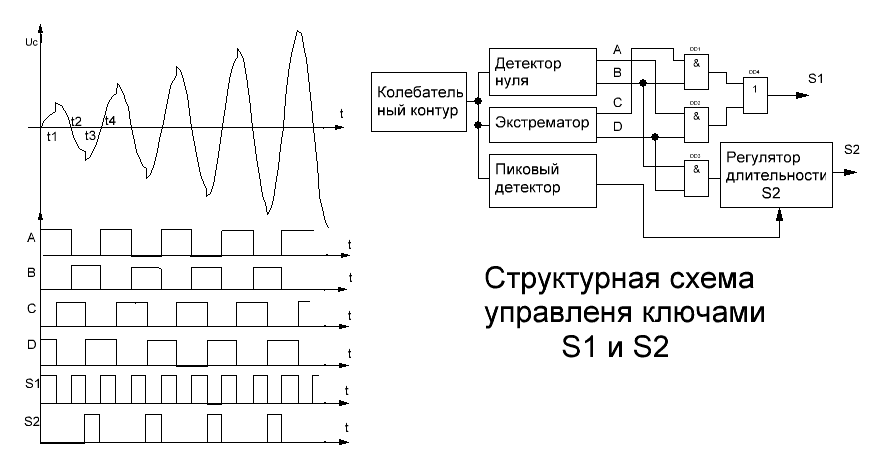

Структурная схема управления ключами к вопросу о снятии с КК при помощи параметриеского резонанса:

Левая часть установки Чипа изучена достаточно. Чего нельзя сказать о правой части.
Вопрос 1:
У кого получилось раскрутить электроны в выходном бифиляре и получить дополнительный ток?
Вопрос 2:
Кто может объяснить (а может быть и приложить расчет), почему раскрученные электроны при той же приложенной разности потенциалов отдают в нагрузку дополнительную мощность?
Вопрос 3:
Чем объясняется необходимость несимметрии обмоток выходного бифиляра?
Только объяснения должны быть более-менее внятными без применения выдуманных сущностей. (Объяснение Чипа в скайпе, выложенное кем-то из форумчан, относительно того что происходит в бифиляре мягко говоря не совсем внятное).
На сегодня пока 2 пути: первый - съем реактивной мощности с резонатора (довольно затратно и требует применения мощных высоковольтных полупроводников) и второй путь - по Чипу с получением мощности в нагрузке от "раскрученных электронов".

После кондеров поставить токовый трансформатор и с него управление на коротилку.

Вопрос 3:
Чем объясняется необходимость несимметрии обмоток выходного бифиляра?
Если развернуть обмотки ,то это просто автотрансформатор...имхо.

29jay пишет:

Если развернуть обмотки ,то это просто автотрансформатор...имхо.

А для чего? Что он трансформирует? 50Гц его как бы не видят. А зачем он нужен резонатору? Нет, не складывается.

GeotechRU пишет:

1. !!!
2. Тесла может объяснить - "из-за избавления от избыточного заряда. НИКОЛА ТЕСЛА: "Мои идеи относительно электрона противоречат тем, что обычно были представлены. Я считаю, что это сравнительно большое тело, несущее поверхностный заряд, а не элементарная частица. Когда такой электрон покидает электрод чрезвычайно высокого потенциала, он несет электростатический заряд во много раз больший, чем нормальный. Это может удивить некоторых из тех, кто думает, что частица имеет одинаковый заряд в трубке и за ее пределами в воздухе. Мной был задуман красивый и поучительный эксперимент, показывающий, что это не так, как только частица выходит в атмосферу, она становится пылающей звездой из-за избавления от избыточного заряда. Большое количество электричества, хранящееся в частице ответственно за трудности функционирования отдельных трубок и их быстрое ухудшение.

3. Несимметрия обмоток, правая намотка ток - левая напряжение. Читаем "режимы короткозамкнутой длинной линии", λ2 ток, λ/4 напряжение, Конечно же c учётом коэффициента укорочения КЗДЛ.

1.???
2.В установке Чипа нет чрезвычайно высокого потенциала и вакуумных трубок. Ваше объяснение более подходит для рентгеновской установки.
3.В бифиляре Чипа нет никаких волновых процессов. При длине плеч бифиляра 12 - 15 метров частоты волновых процессов λ/4 порядка 5МГц, а λ2 порядка 10 Мгц. У Чипа таких частот нет. Левосторонних и правосторонних намоток у Чипа тоже нет.
Так что, к сожалению мимо.
